高効率USBパワーマネージャおよびトリプル降圧DC/DC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

6 24, 2009 ellipse 日本語

LTC3555: 高効率USBパワーマネージャおよびトリプル降圧DC/DC データシート

データシートご利用上の注意
PDFファイルを開く external-link 2.00M
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 12
1Ku当たりの価格 最低価格：$6.09
特長

パワーマネージャ

  • Bat-Track™適応出力制御機能付き高効率スイッチングPowerPath™コントローラ
  • USBまたはACアダプタの電流制限をプログラム可能（100mA/500mA/1A）
  • フル機能リチウムイオン/ポリマー･バッテリ･チャージャ
  • 最大充電電流：1.5A
  • 内部180mΩ理想ダイオードと外付け理想ダイオード・コントローラがバッテリ・モードで負荷に給電
  • BATから給電時の無負荷消費電流が少ない（<30μA）

DC/DC

  • トリプル高効率降圧DC/DC（IOUT：1A/400mA/400mA）
  • レギュレータはすべて2.25MHzで動作
  • 2つの出力でダイナミックな電圧スケーリング
  • I2Cまたは個別イネーブルのVOUT制御
  • 少ない無負荷消費電流：20μA

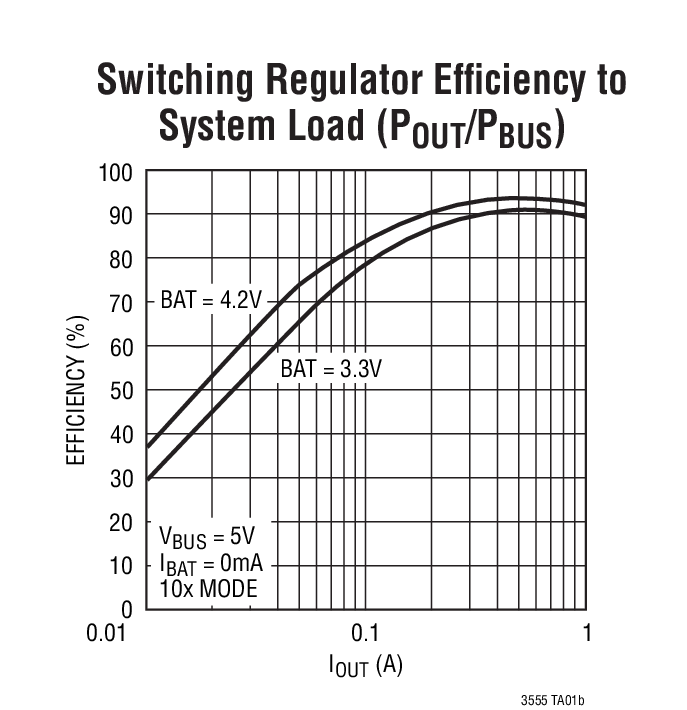

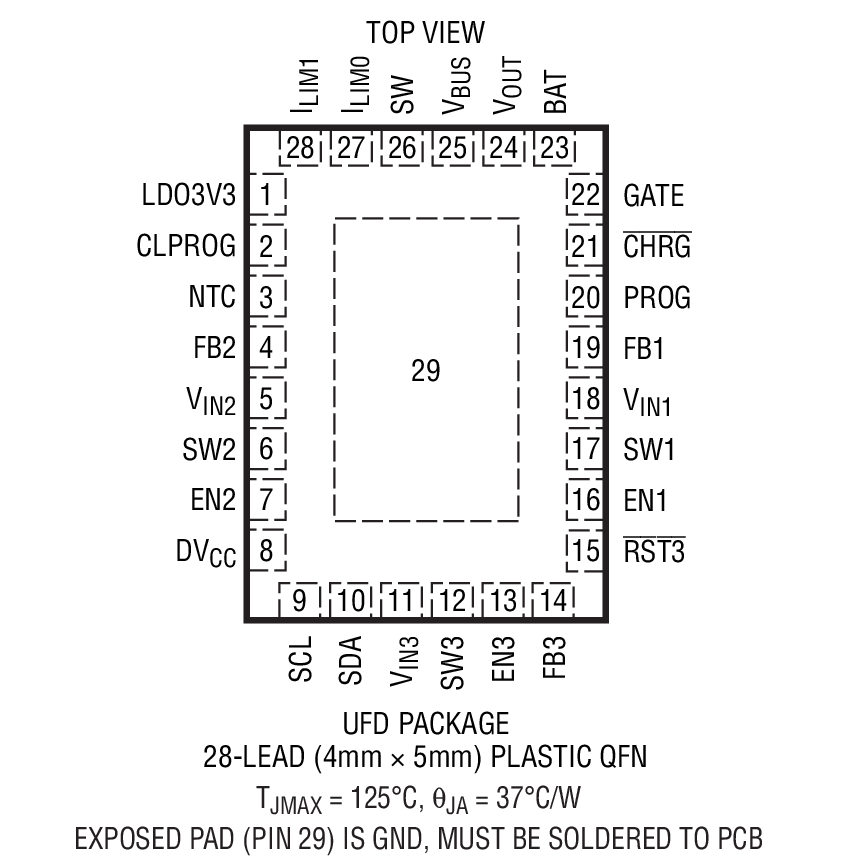

  • 28ピン（4mm×5mm×0.75mm）QFN表面実装パッケージ
製品概要
show more Icon

LTC3555ファミリは、リチウムイオン/ポリマー･バッテリ・アプリケーション向けの高度に集積されたUSB互換のパワーマネージメントおよびバッテリチャージャ･デバイスです。これらのデバイスは、負荷の優先順位付けを自動的に行う高効率な電流制限付きスイッチングPowerPathマネージャ、バッテリチャージャ、理想ダイオード、3個の汎用同期整流式降圧スイッチング･レギュレータを内蔵しています。

LTC3555ファミリは入力電流を、USBアプリケーション向けには100mAまたは500mA、ACアダプタ駆動アプリケーション向けには1Aに制限します。リニア・チャージャと異なり、LTC3555ファミリはスイッチング･アーキテクチャにより、損失と発熱を最小限に抑えながら、USBポートから得られる電力のほとんどすべてを負荷に送ります。このため、小スペースでの熱制約が緩和されます。

3個の汎用スイッチング･レギュレータのうちの2つは最大400mAを供給可能で、残りの1つは1Aを供給可能です。デバイス全体をI2CまたはシンプルなI/Oによって制御できます。LTC3555-1/LTC3555-3バージョンは、バッテリ消耗時でも、携帯機器への「瞬時オン」電力供給を行います。LTC3555-3バージョンはチャージャのフロート電圧が4.100Vと低いので、バッテリの安全性と長い動作時間を確保できます。

LTC3555ファミリは、高さの低い28ピン（4mm×5mm×0.75mm）QFN表面実装パッケージで供給されます。


アプリケーション

  • HDDベースのMP3プレーヤ、PDA、GPS、PMP
  • 携帯用医療機器
  • ハンドヘルド計測器
  • その他のUSBベースのハンドヘルド機器
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 12
1Ku当たりの価格 最低価格：$6.09
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3555
LTC3555-X

資料

8
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 信頼性データ
  • デザイン・ノート
  • ユーザ・ガイド
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 11/04/2016
English

LTC3555: High Efficiency USB Power Manager + Triple Step-Down DC/DC Data Sheet

PDFファイルを開く

redirect
380.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 06/24/2009
日本語

LTC3555: 高効率USBパワーマネージャおよびトリプル降圧DC/DC データシート

PDFファイルを開く

redirect
2.00M
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R540 Reliability Data redirect icon

23.32 K

download

PDFをダウンロード

デザイン・ノート

3

PDF Vector

PDF

更新 11/16/2007
English
DN420 - USB Power Solution Includes Switching Power Manager, Battery Charger, Three Synchronous Buck Regulators and LDO redirect icon

81.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 09/13/2007
中国語
DN420 - USB电源解决方案集成了开关电源管理器、电池充电器、三个同步降压型稳压器和LDO redirect icon

594.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 09/13/2007
日本語
DN420 - スイッチング・パワーマネージャ、バッテリチャージャ、3個の同期整流式降圧レギュレータおよび1個のLDOを内蔵したUSB電源ソリューション redirect icon

361.00K

download

PDFをダウンロード

ユーザ・ガイド

2

PDF Vector

PDF

更新 09/24/2009
English
DC1376A - Demo Manual redirect icon

1.00M

download

PDFをダウンロード

PDF Vector

PDF

更新 09/24/2009
English
DC1020A - Demo Manual redirect icon

797.00K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

技術資料 6
show more Icon

データシート 2

LTC3555: High Efficiency USB Power Manager + Triple Step-Down DC/DC Data Sheet
LTC3555: 高効率USBパワーマネージャおよびトリプル降圧DC/DC データシート

信頼性データ 1

R540 Reliability Data

ユーザ・ガイド 2

DC1376A - Demo Manual
DC1020A - Demo Manual

デザイン・ノート 1

DN420 - スイッチング・パワーマネージャ、バッテリチャージャ、3個の同期整流式降圧レギュレータおよび1個のLDOを内蔵したUSB電源ソリューション
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3555EUFD#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3555EUFD#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3555EUFD-1#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3555EUFD-1#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3555EUFD-3#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3555EUFD-3#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3555IUFD#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3555IUFD#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3555IUFD-1#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3555IUFD-1#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3555IUFD-3#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3555IUFD-3#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3555EUFD#PBF

製造中

LTC3555EUFD#TRPBF

製造中

LTC3555EUFD-1#PBF

製造中

LTC3555EUFD-1#TRPBF

製造中

LTC3555EUFD-3#PBF

製造中

LTC3555EUFD-3#TRPBF

製造中

LTC3555IUFD#PBF

製造中

LTC3555IUFD#TRPBF

製造中

LTC3555IUFD-1#PBF

製造中

LTC3555IUFD-1#TRPBF

製造中

LTC3555IUFD-3#PBF

製造中

LTC3555IUFD-3#TRPBF

製造中

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3555EUFD#PBF

製造中

LTC3555EUFD#TRPBF

製造中

LTC3555EUFD-1#PBF

製造中

LTC3555EUFD-1#TRPBF

製造中

LTC3555EUFD-3#PBF

製造中

LTC3555EUFD-3#TRPBF

製造中

LTC3555IUFD#PBF

製造中

LTC3555IUFD#TRPBF

製造中

LTC3555IUFD-1#PBF

製造中

LTC3555IUFD-1#TRPBF

製造中

LTC3555IUFD-3#PBF

製造中

LTC3555IUFD-3#TRPBF

製造中

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

バッテリ残量ゲージおよびクーロン・カウンタ1
LTC2942
popup image
Cart

新規設計には非推奨

温度および電圧測定付きバッテリ・ガスゲージ

プッシュボタン・コントローラ1
LTC2955
popup image
Cart

新規設計に推奨

自動電源投入機能を備えたプッシュボタン・オン/オフコントローラ

低電圧ホットスワップ・コントローラ1
LTC4362
popup image
Cart

新規設計に推奨

1.2A過電圧/過電流保護デバイス

電流検出アンプ1
LTC2990
popup image
Cart

新規設計に推奨

I2Cインタフェース搭載のクワッド電圧、電流、温度モニタ

製品モデル 製品ライフサイクル 詳細
LTC2942
popup image
Cart

新規設計には非推奨

温度および電圧測定付きバッテリ・ガスゲージ

LTC2990
popup image
Cart

新規設計に推奨

I2Cインタフェース搭載のクワッド電圧、電流、温度モニタ

LTC4362
popup image
Cart

新規設計に推奨

1.2A過電圧/過電流保護デバイス

評価用キット

評価用キット 3

reference details image

DC1376A-B

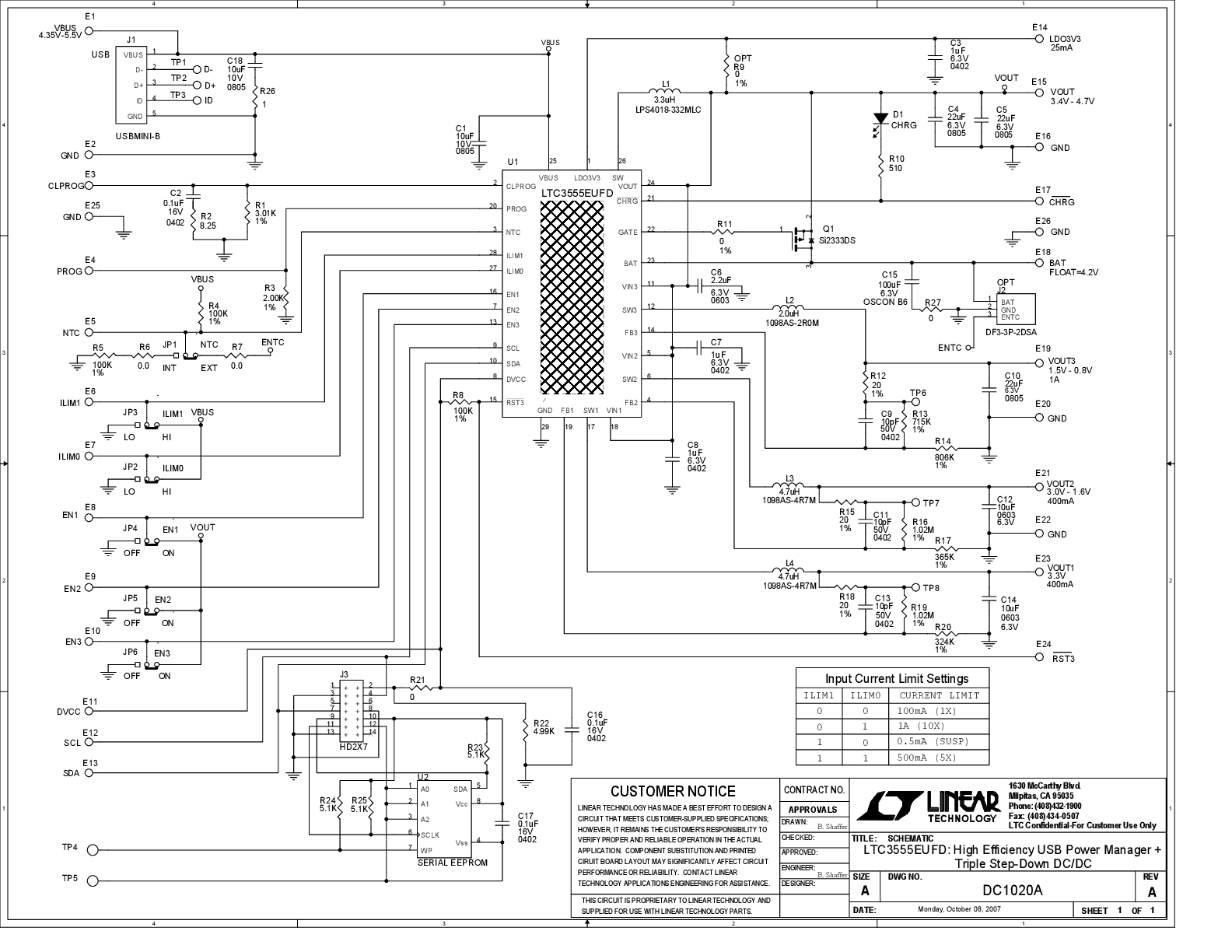

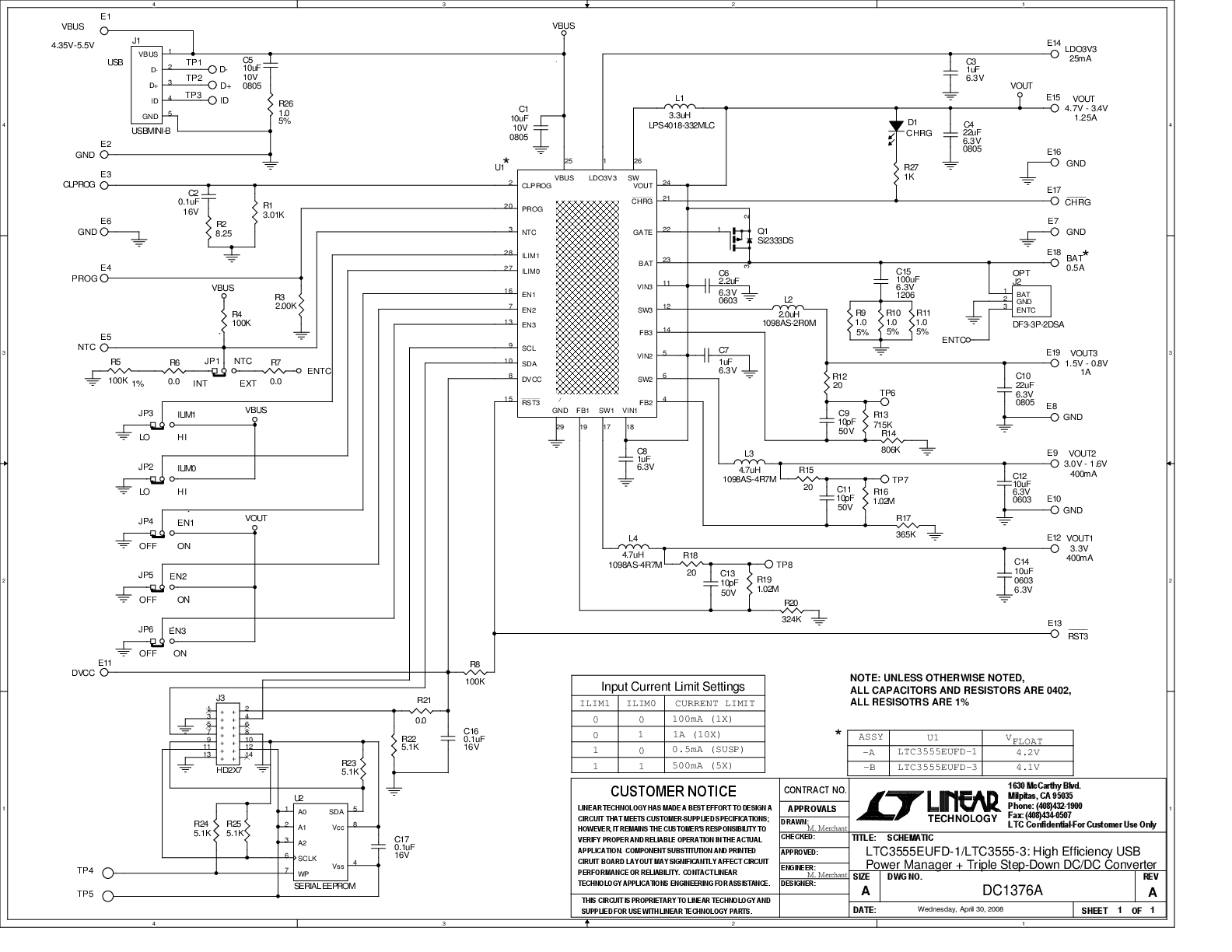

LTC3555EUFD | High Efficiency USB Power Manager Plus Triple Buck DC/DC
