製品概要
機能と利点
- 入力電圧：1.6V～5.5V
- ソフトスタート機能を搭載
- 低リップルのBurst Mode®動作
- 出力リップル：＜20mVP-P
- 消費電流：50μA
- 2.25MHzの固定周波数動作

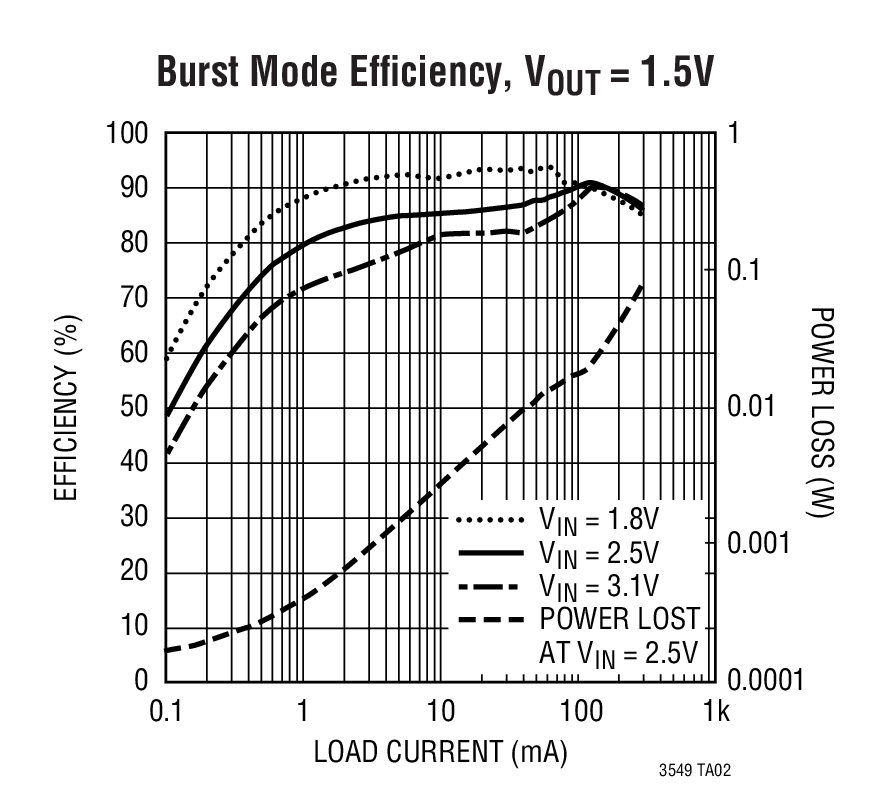

- 高効率：最大93%
- 出力電流：250mA（VIN＝1.8V、VOUT＝1.2V）
- ピーク･インダクタ電流：450mA
- ショットキー･ダイオード不要
- 低損失動作：100%デューティ･サイクル
- リファレンス電圧：0.611V
- セラミック･コンデンサで安定
- シャットダウン時の消費電流：＜1μA
- 電流モード動作による優れた入力および負荷過渡応答
- 熱保護機能

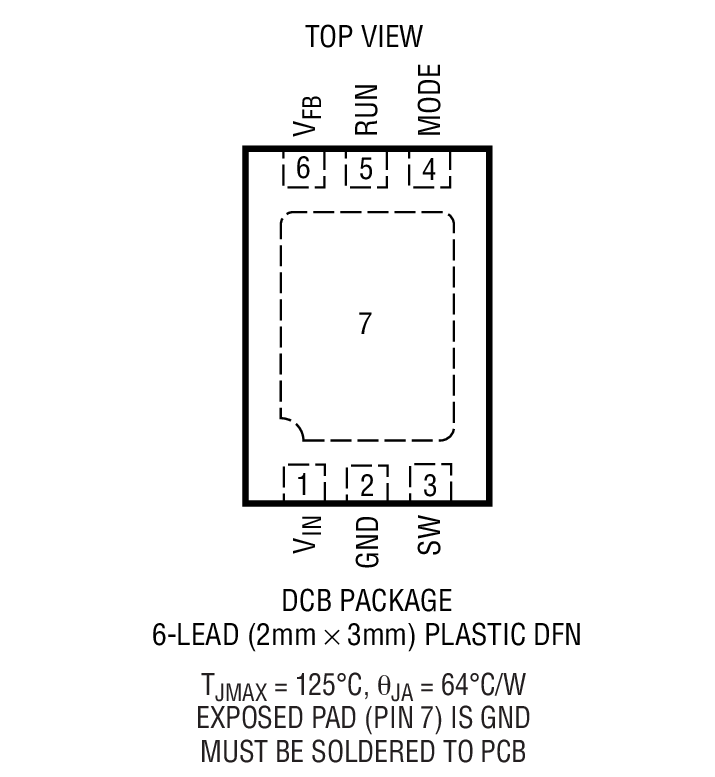

- 高さの低い（0.75mm）6ピン（2mm×3mm）DFNパッケージ
製品概要

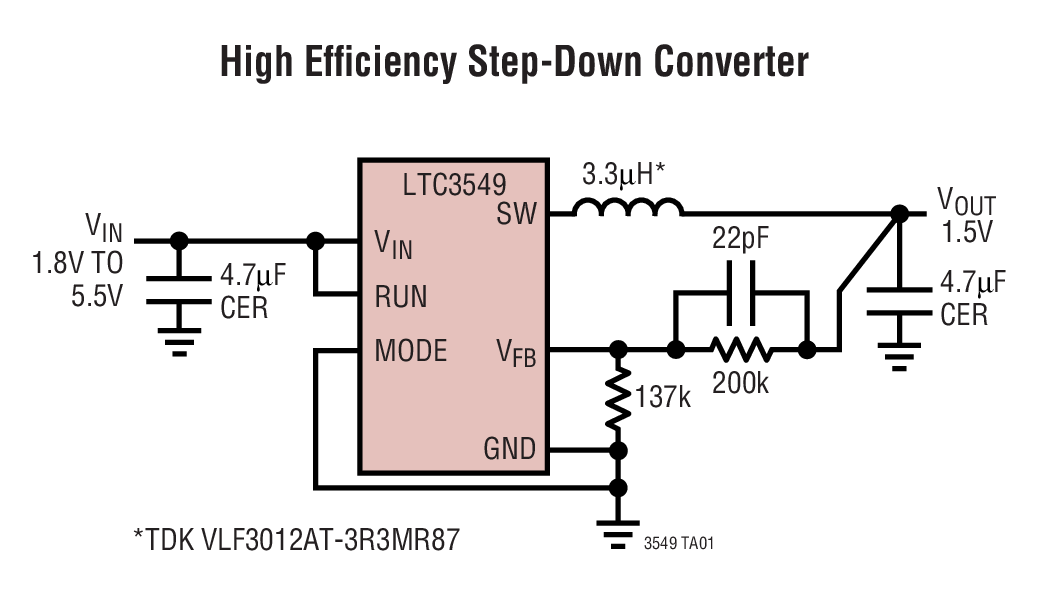

LTC3549は、固定周波数電流モード･アーキテクチャを採用した高効率モノリシック同期整流式降圧レギュレータです。出力電圧は外付け抵抗分割器によって調整されます。
2.25MHzの固定スイッチング周波数で動作するので、セラミックを含む小型の表面実装インダクタやコンデンサを使用できます。
Burst Mode動作時の消費電流はわずか50μAで、シャットダウン時には1μA以下に低減されます。入力電圧範囲が1.6V～5.5Vなので、1セル･リチウムイオン、リチウムメタル、2セル･アルカリ、NiCdまたはNiMHバッテリ駆動アプリケーションに最適です。100%デューティサイクルが可能なので、低損失動作を行い、携帯システムのバッテリ寿命を延ばします。ユーザがイネーブル可能なBurst Mode動作によって軽負荷時の効率が向上し、バッテリ寿命をさらに延ばします。
同期スイッチを内蔵しているので、効率が向上し、外付けショットキーダイオードが不要です。また、ソフトスタート機能により、外付け部品を使用せずに起動時の出力電圧上昇時間を制御します。
アプリケーション
- 2セルAAバッテリ･アプリケーション
- 携帯電話
- デジタルカメラ
- MP3プレーヤ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R415 Reliability Data3/23/2018
-

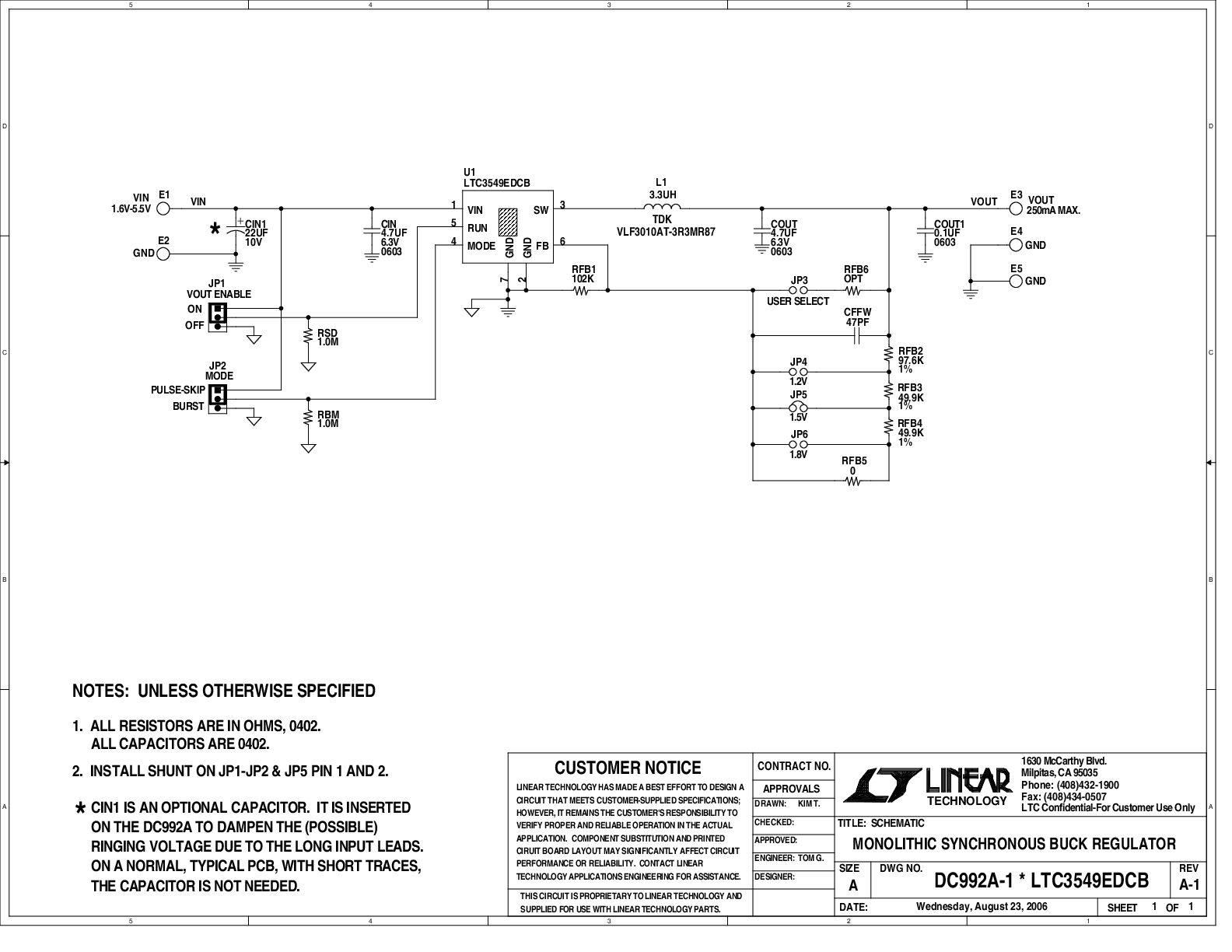

DC992A - Demo Manual9/24/2009
-
Monolithic Buck Regulator Operates Down to 1.6V Input9/1/2006 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3549
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
LTpowerCADプロジェクト・ファイル
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LTC3549
おすすめ製品
LTC3549 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3549EDCB#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 3mm w/ EP) | |
| LTC3549EDCB#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 3mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R415 Reliability Data |
