製品概要
機能と利点

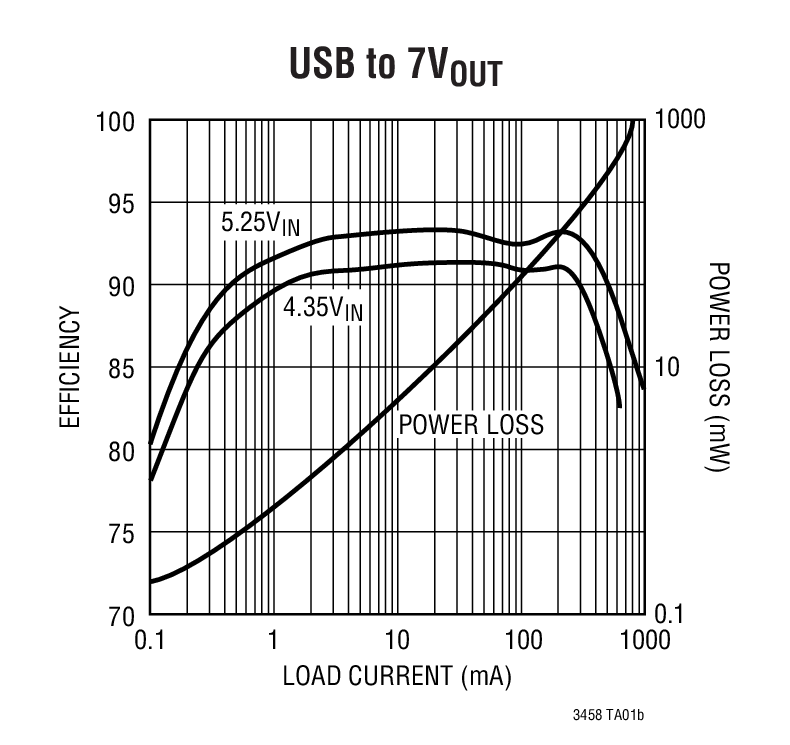

- 高効率：最大93%
- 突入電流制限と出力切断
- プログラム可能な出力電圧：最大7.5V
- 入力電圧範囲：1.5V～6V
- プログラム可能/同期可能な固定周波数動作：最大1.5MHz
- プログラム可能な自動バーストモード動作
- ソフトスタート期間とピーク電流制限をプログラム可能な電流モード制御
- 5V入力で7V/700mA
- 5VOUTで0.3ΩのNチャネル1.4Aスイッチと0.4ΩのPチャネル1.4Aスイッチ
- 超低消費電流：スリープ･モードで15μA、シャットダウン･モードで< 1μA
- 熱特性が改善された3mm×4mm DFNパッケージ
製品概要
LTC3458は、真の出力切断と突入電流制限を搭載した高効率、電流モード、固定周波数昇圧DC/DCコンバータです。LTC3458は7.5V出力定格で、0.3ΩNチャネルMOSFETと0.4ΩPチャネルMOSFET同期整流器を内蔵しています。LTC3458はバッテリ駆動アプリケーションに適し、出力電圧、スイッチング周波数、ループ補償をプログラム可能です。発振周波数は最大1.5MHzまで設定可能ですが、外部クロックに同期も可能です。
バーストモード動作時の消費電流はわずか15μAで、携帯アプリケーションのバッテリ寿命を最大限に延ばすことができます。バーストモード電流のスレッショルド、ピーク電流制限、ソフトスタートは外部設定可能です。この他に、1μA以下のシャットダウン電流、アンチリンギング制御、熱制限などの機能を搭載しています。LTC3458は高さの低い（0.75mm）3mm×4mm 12ピンDFNパッケージで供給されます。
| Vout Range | Switch Current | |
| LTC3458 | 2.0V to 7.5V | 1.4A |
| LTC3458L | 2.0V to 6.0V | 1.7A |
アプリケーション
- Point-of-Loadレギュレータ

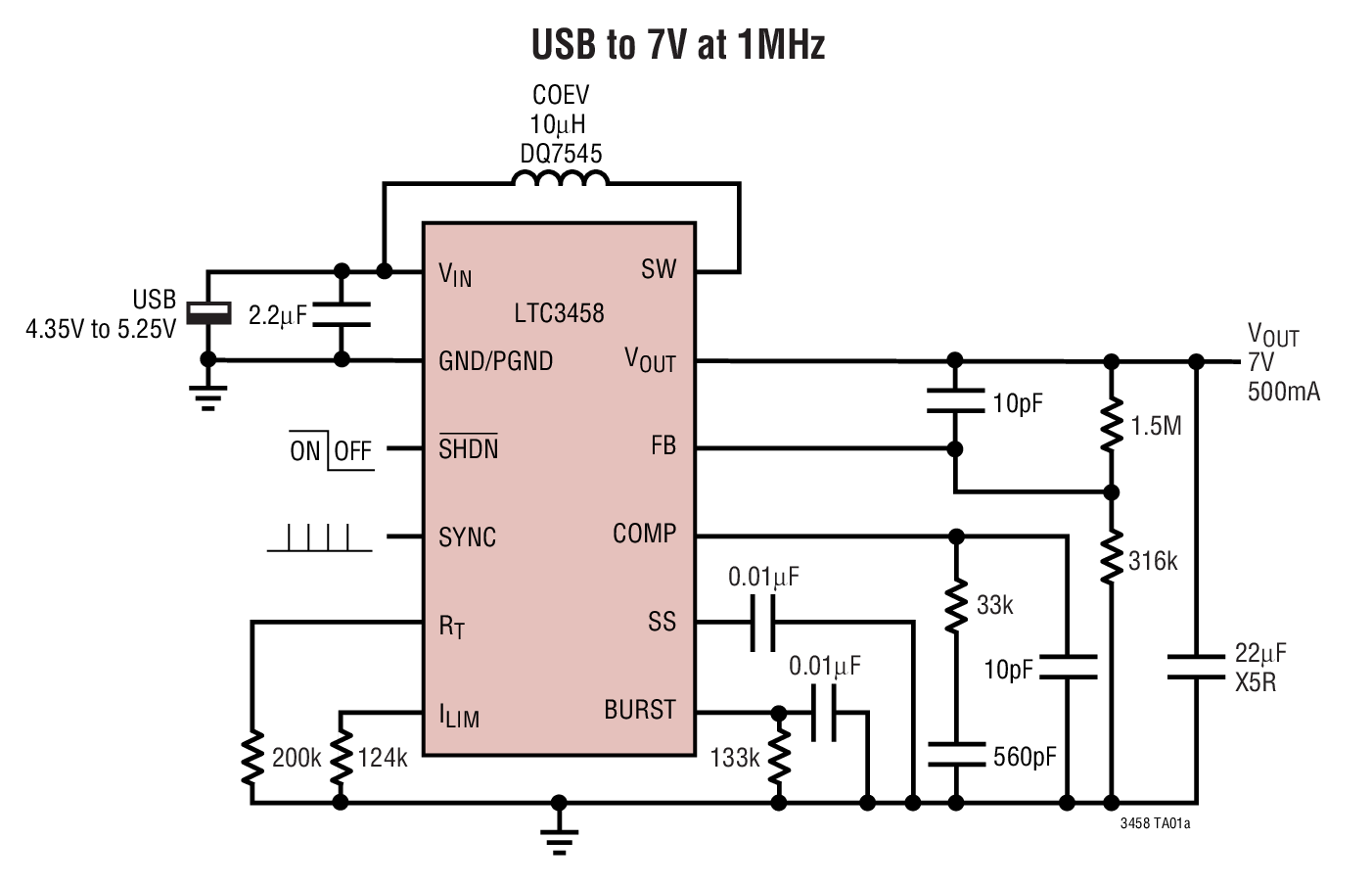

- USB VBUS電源
- LCDバイアス
- OLEDディスプレイ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

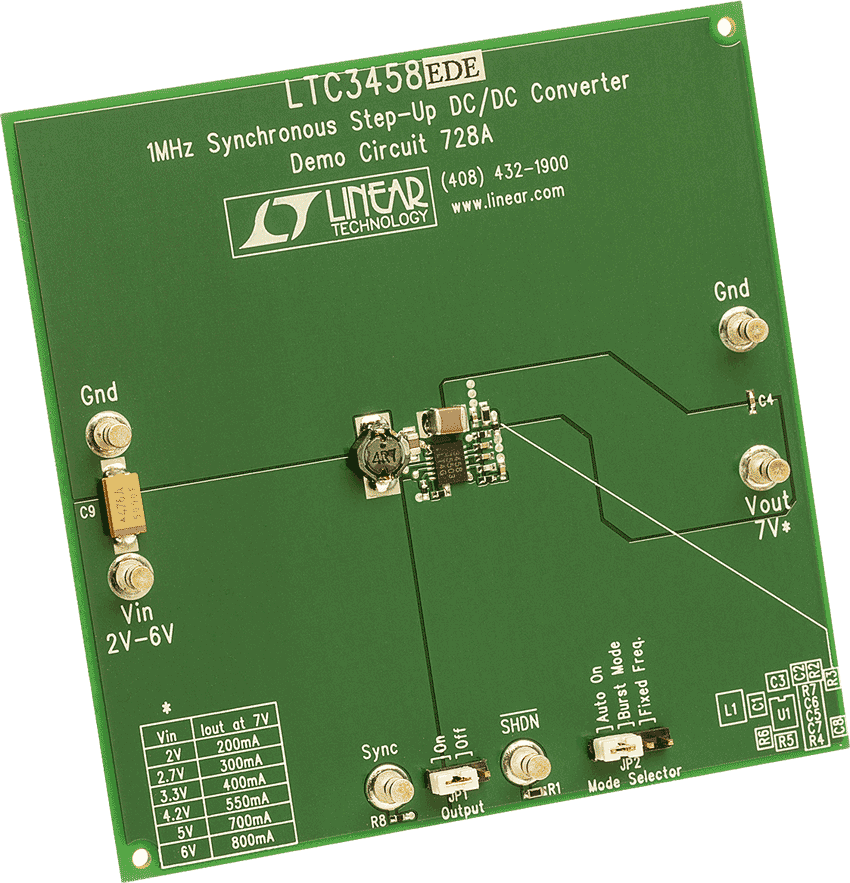

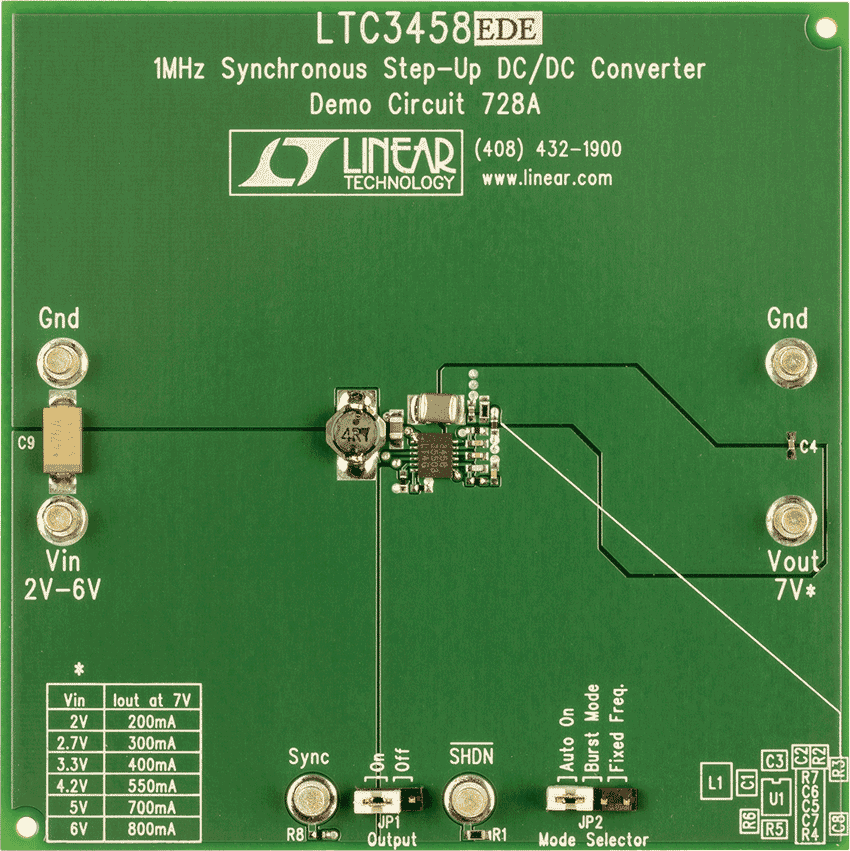

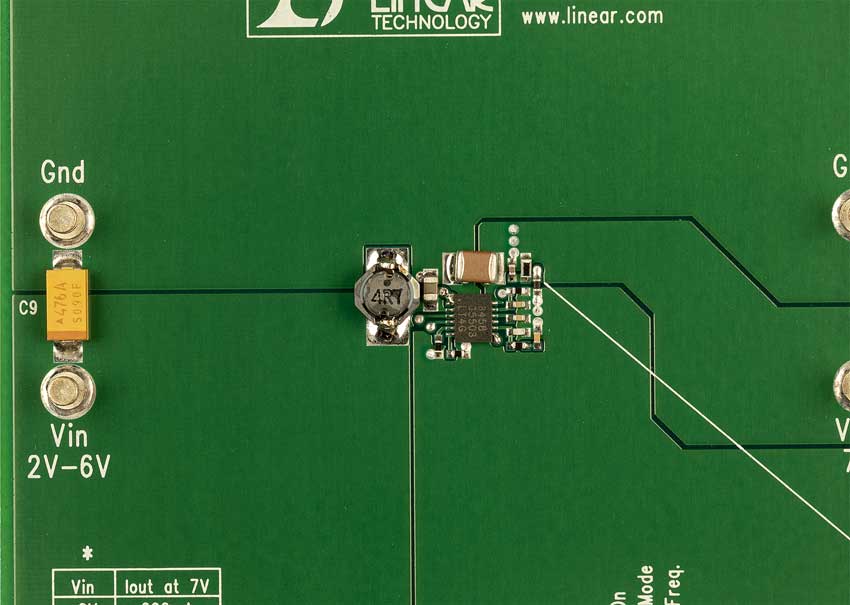

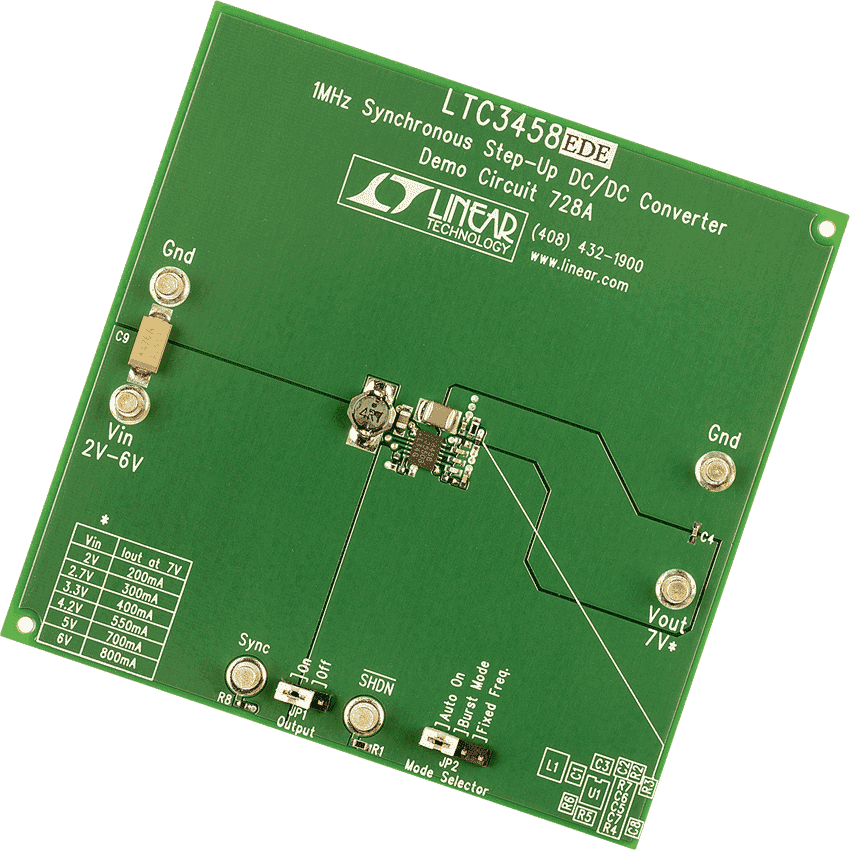

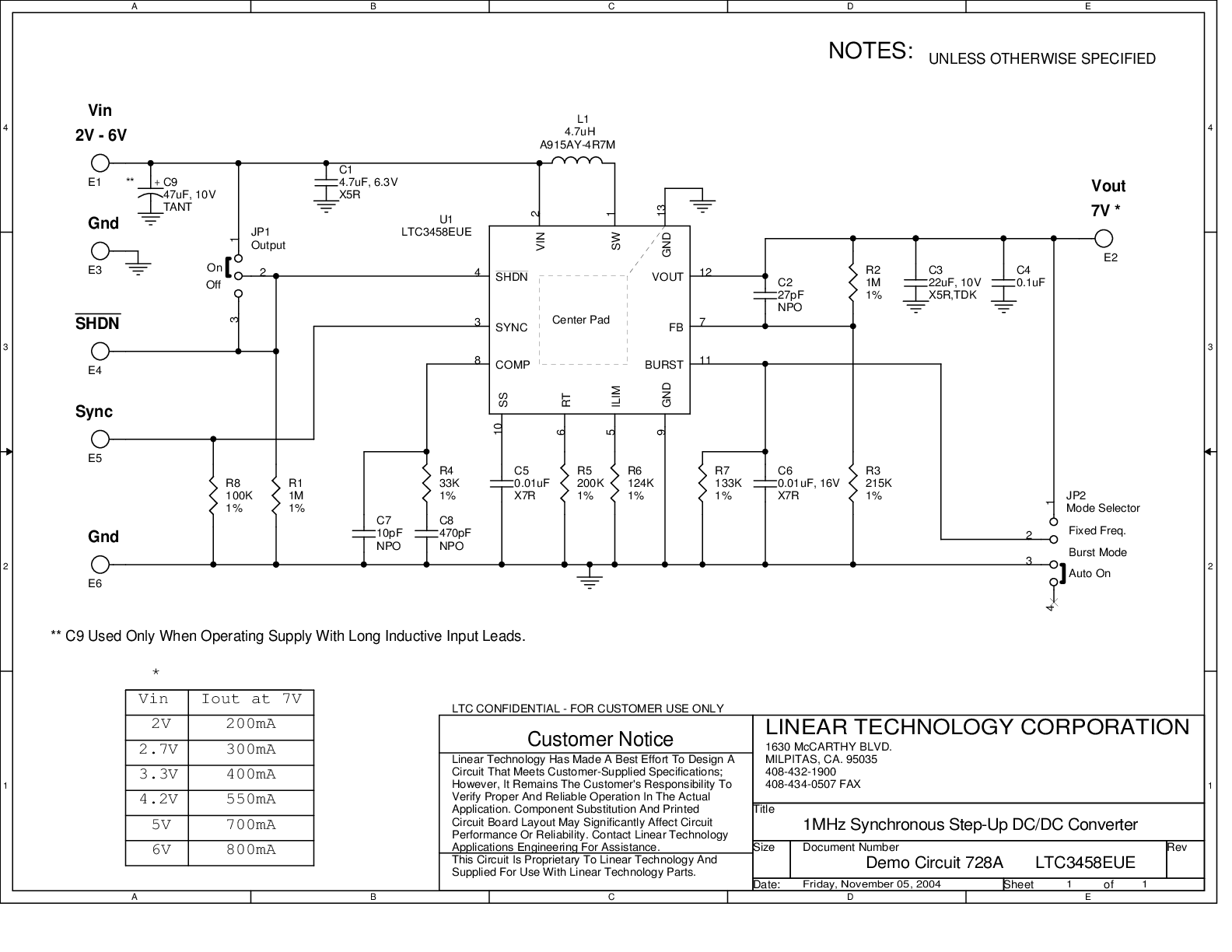

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC3458
LTC3458L
おすすめ製品
LTC3458 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

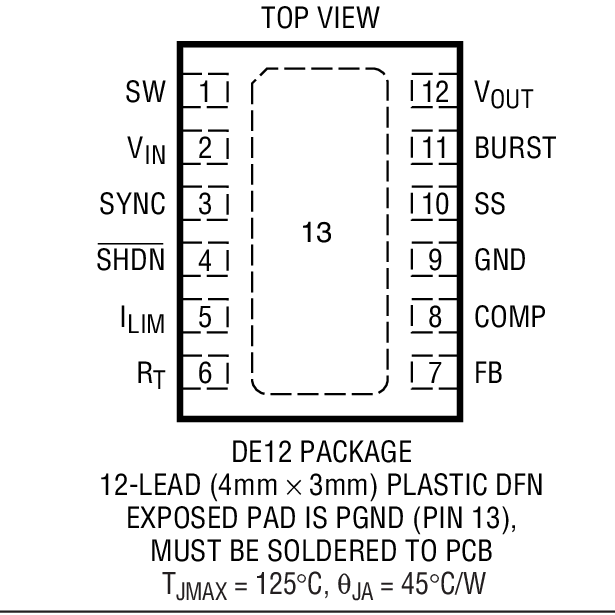

| LTC3458EDE#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC3458EDE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (4mm x 3mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R419 Reliability Data |
