LTC3458L

新規設計に推奨

出力切断機能付き1.7A、1.5MHz同期整流式昇圧DC/DCコンバータ

製品モデル
2
1Ku当たりの価格
最低価格:$4.00
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 高効率:最大95%
  • 突入電流制限と出力切断
  • プログラム可能な出力電圧:最大6V
  • 入力電圧範囲:1.5V~6V
  • プログラム可能/同期可能な固定周波数動作:最大1.5MHz
  • プログラム可能な自動バーストモード動作
  • ソフトスタート期間とピーク電流制限をプログラム可能な電流モード制御
  • 0.2ΩのNチャネル・スイッチと0.3ΩのPチャネル・スイッチ
  • 超低消費電流:スリープ・モードで12μA、シャットダウン・モードで< 1μA

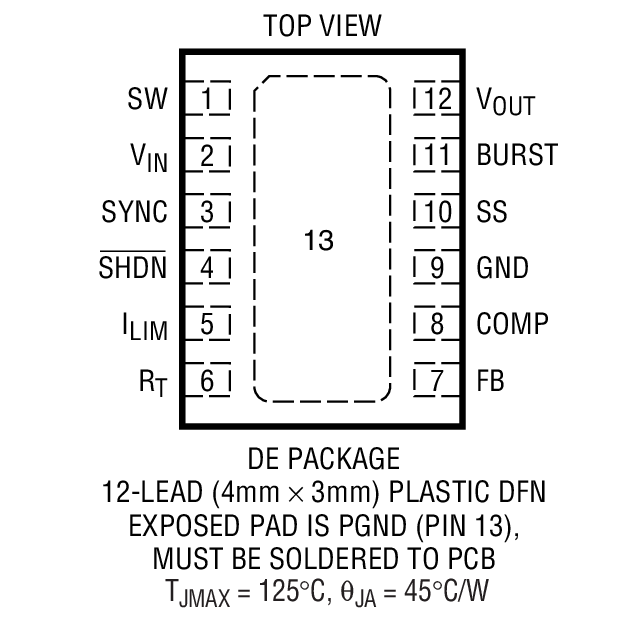

  • 熱特性が改善された12ピン4mm×3mm DFNパッケージ
LTC3458L
出力切断機能付き1.7A、1.5MHz同期整流式昇圧DC/DCコンバータ

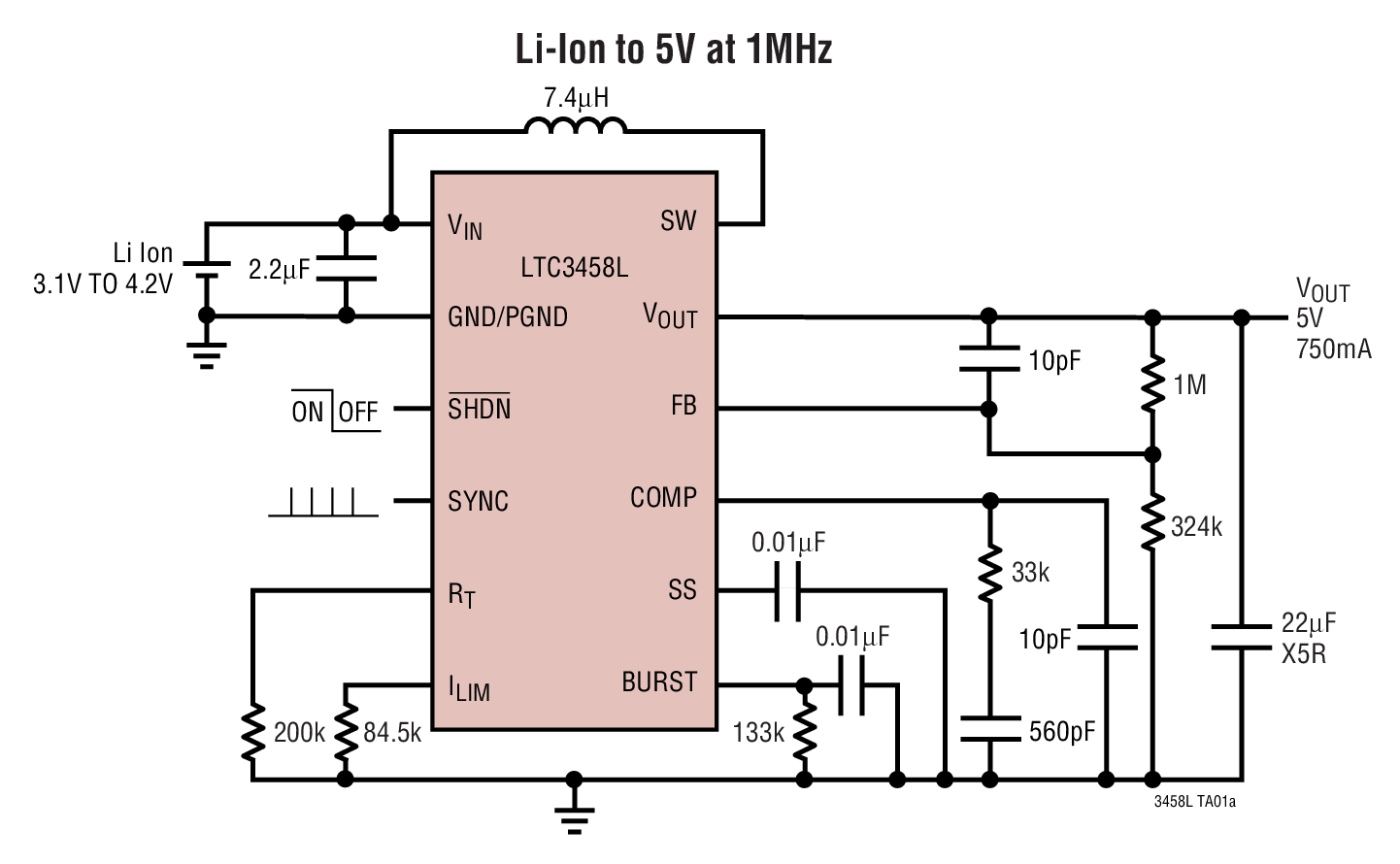

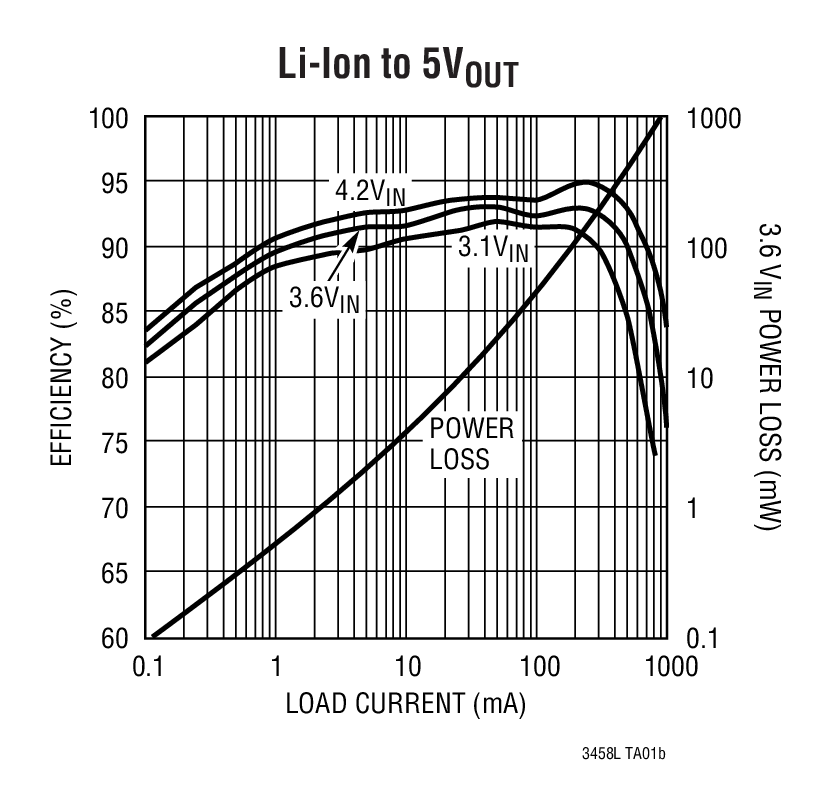

Li-Ion to 5V at 1MHz Li-Ion to 5VOUT Product Package 1
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
シリコン発振器 2
LTC6908 スペクトル拡散変調付き抵抗設定SOT-23発振器
LTC6909 製造中 スペクトル拡散変調付き、1~8 出力、マルチフェーズ・シリコン発振器
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2


下記製品はLTspiceで使用することが出来ます。:

  • LTC3458
  • LTC3458L
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。




評価用キット

eval board
DC878A

LTC3458LEDE Demo Board | 2V ≤ VIN ≤ 5V, VOUT = 5V @ 300mA to 900mA

製品詳細

Demonstration circuit 878 is a 1MHz Synchronous Step-Up DC/DC Converter featuring the LTC3458LEDE. The demo board demonstrates a DC/DC boost converter, with a 1.7A switch, providing 5V at 300mA to 900mA depending on input voltage, which ranges from 2V to 5V.


The circuit demonstrates the advantages of output disconnect and inrush current limiting.

DC878A
LTC3458LEDE Demo Board | 2V ≤ VIN ≤ 5V, VOUT = 5V @ 300mA to 900mA

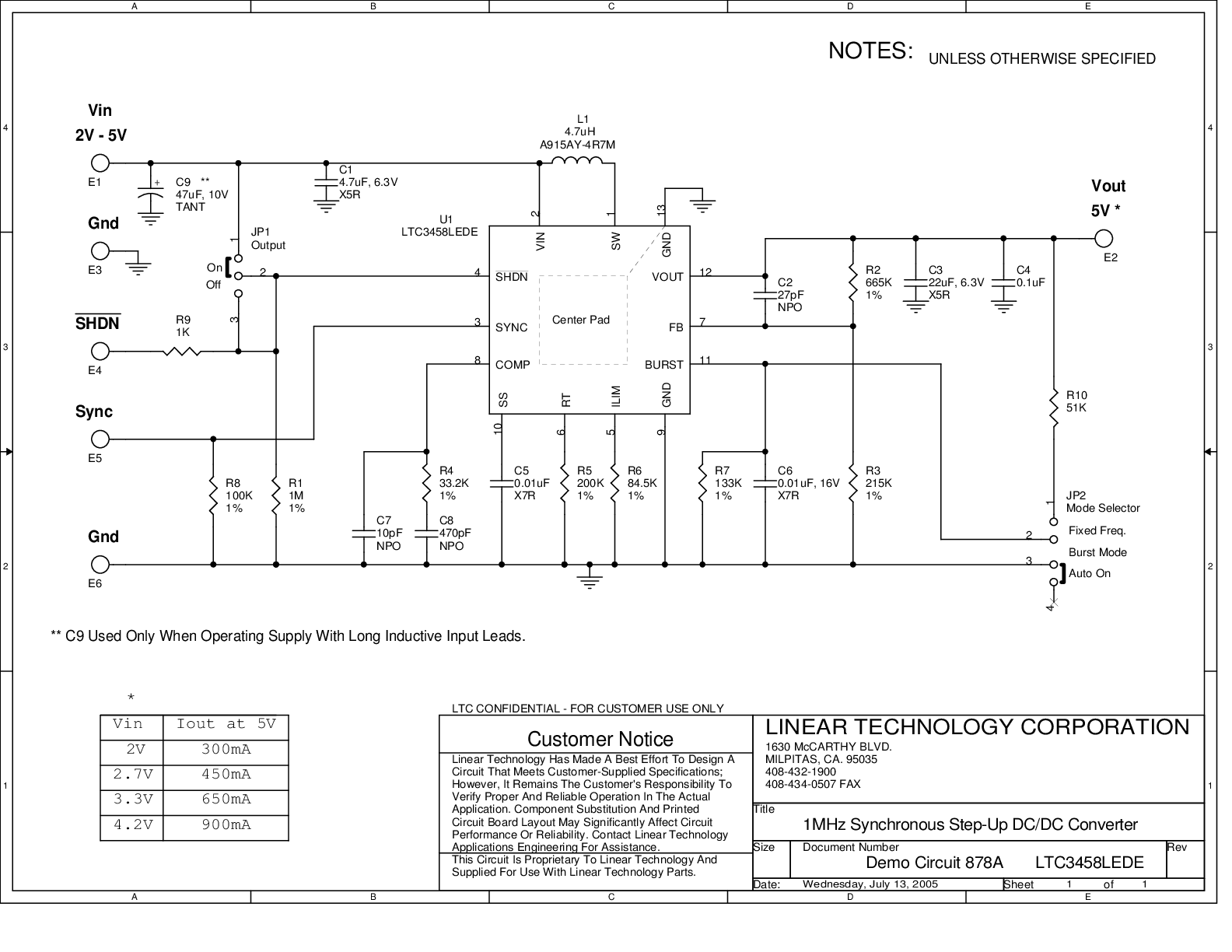

DC878A - Schematic
