製品概要

機能と利点

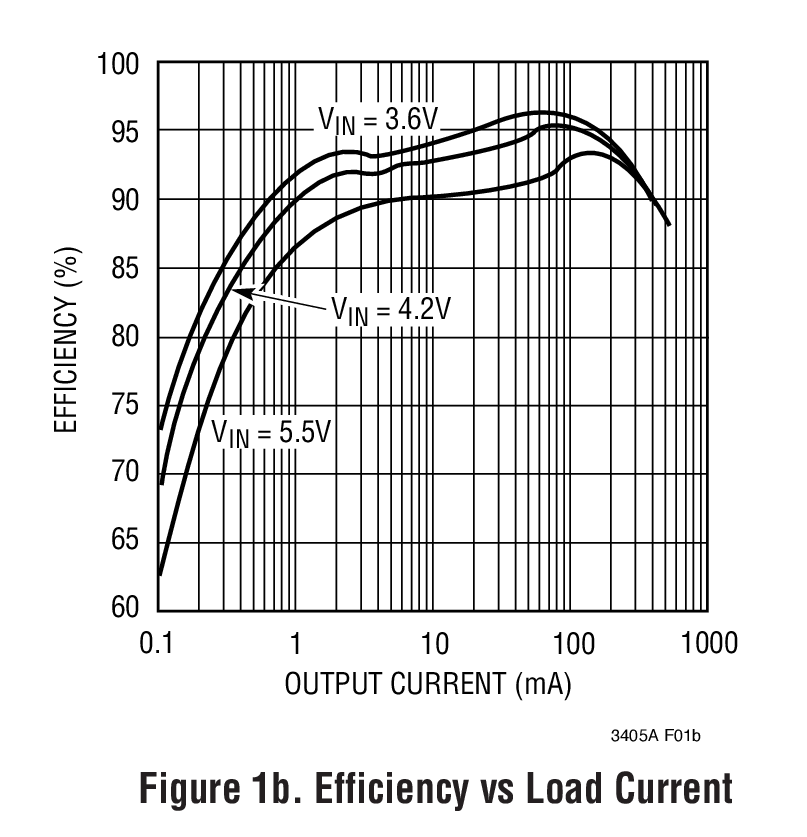

  •  高効率:最大96%
  •  非常に低い消費電流:動作時わずか20μA
  •  出力電流:VIN = 3Vで300mA
  •  入力電圧範囲:2.5V~5.5V
  •  1.5MHzの固定周波数動作
  •  ショットキー・ダイオードが不要
  •  低損失動作:100%デューティ・サイクル
  •  セラミック・コンデンサで安定
  •  0.8Vリファレンスにより、低出力電圧が可能
  •  シャットダウン・モード時、消費電流が1μA以下
  •  ±2%の出力電圧精度
  •  電流モード動作により、優れた入力および負荷過渡応答を実現
  •  熱保護機能

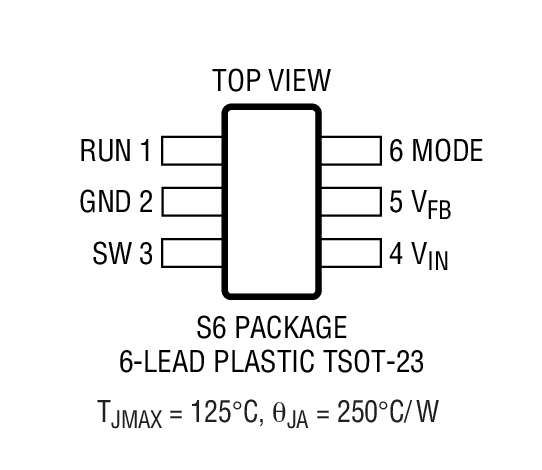

  •  高さの低い(1mm)ThinSOTパッケージ

製品概要

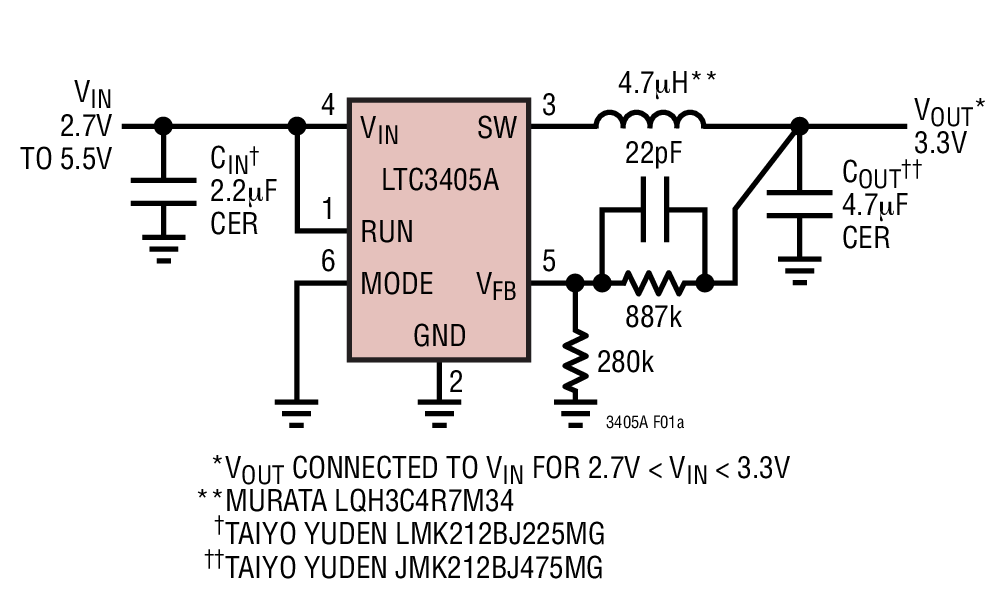

LTC3405Aは、固定周波数の電流モード・アーキテクチャを採用した、高効率のモノリシック同期整流式降圧レギュレータです。動作時の消費電流はわずか20μAで、シャットダウン時には1μA以下まで低減されます。入力電圧範囲は2.5V~5.5Vで、1セル・リチウムイオン・バッテリ駆動アプリケーションに最適です。また、100%デューティ・サイクルにより、低損失動作が可能なので、携帯システムのバッテリ寿命を延ばすことができます。

スイッチング周波数は内部で1.5MHzに設定されているので、小型の表面実装インダクタやコンデンサを使用できます。LTC3405Aはセラミック出力コンデンサで良好に動作するように特別に設計されているので、非常に低い出力電圧リップルと小さいPCB実装面積を実現します。

内部同期スイッチによって効率が向上し、外付けのショットキー・ダイオードが不要です。 0.8Vの帰還リファレンス電圧を使用して、低出力電圧を容易にサポートできます。 LTC3405Aは高さの低い1mmのThinSOTパッケージで供給されます。

1.5V、1.8V固定出力バージョンについては、LTC3405A-1.5/LTC3405A-1.8のデータシートを参照して下さい。


Vout Features
LTC3405 Adj. -
LTC3405A Adj. Stable With All Ceramic Caps

LTC3405A-1.375

1.375V Stable With All Ceramic Caps
LTC3405A-1.5 1.5V Stable With All Ceramic Caps
LTC3405A-1.8 1.8V Stable With All Ceramic Caps


アプリケーション

  •  携帯電話
  •  パーソナル情報機器
  •  ワイヤレスおよびDSLモデム
  •  デジタル・スチール・カメラ
  •  MP3プレーヤ
  •  携帯機器
