LTC3405

製造中

ThinSOT、1.5MHz、300mA同期整流式降圧レギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高効率：最大96%
  • 非常に低い消費電流：動作時わずか20μA
  • 出力電流：VIN = 3Vで300mA
  • 入力電圧範囲：2.5V～5.5V
  • 1.5MHzの固定周波数動作
  • ショットキー・ダイオードが不要
  • 低損失動作：100%デューティ・サイクル
  • 0.8Vリファレンスにより、低出力電圧が可能
  • シャットダウン・モード時、消費電流が1μA以下
  • ±2%の出力電圧精度
  • 電流モード動作により、優れた入力および負荷過渡応答を実現
  • 熱保護機能
  • 高さの低い（1mm）ThinSOT™ パッケージ

LTC3405は、固定周波数の電流モード・アーキテクチャを採用した、高効率のモノリシック同期整流式降圧レギュレータです。動作時の消費電流はわずか20μAで、シャットダウン時には1μA以下まで低減されます。入力電圧範囲が2.5V～5.5Vで、1セル・リチウムイオン・バッテリ駆動アプリケーションに最適です。また、100%デューティ・サイクルにより、低損失動作が可能なので、携帯システムのバッテリ寿命を延ばすことができます。

スイッチング周波数は内部で1.5MHzに設定されているので、小型の表面実装インダクタやコンデンサを使用できます。

内部同期スイッチによって効率が向上し、外付けのショットキー・ダイオードが不要です。 0.8Vの帰還リファレンス電圧を使用して、低出力電圧を容易にサポートできます。LTC3405 は高さの低い1mmのThinSOTパッケージで供給されます。

新規設計については、LTC3405Aデータシートを参照してください。1.5V、1.8V固定出力バージョンはLTC3405A-1.5/LTC3405A-1.8のデータシートを参照して下さい。

Vout Features
LTC3405 Adj. -
LTC3405A Adj. Stable With All Ceramic Caps
LTC3405A-1.375 1.375V Stable With All Ceramic Caps
LTC3405A-1.5 1.5V Stable With All Ceramic Caps
LTC3405A-1.8 1.8V Stable With All Ceramic Caps

アプリケーション

  •  携帯電話
  •  パーソナル情報機器
  •  ワイヤレスおよびDSLモデム
  •  デジタル・スチール・カメラ
  •  MP3プレーヤ
  •  携帯機器
LTC3405
ThinSOT、1.5MHz、300mA同期整流式降圧レギュレータ

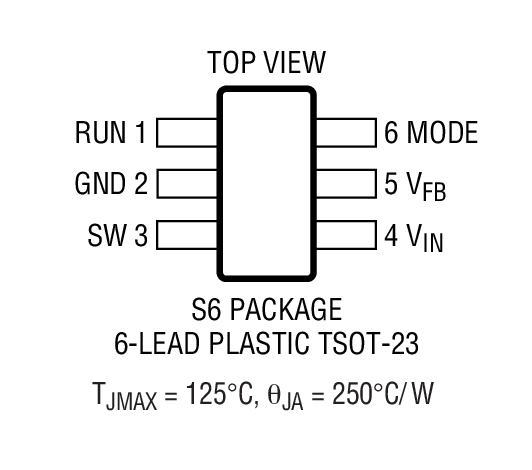

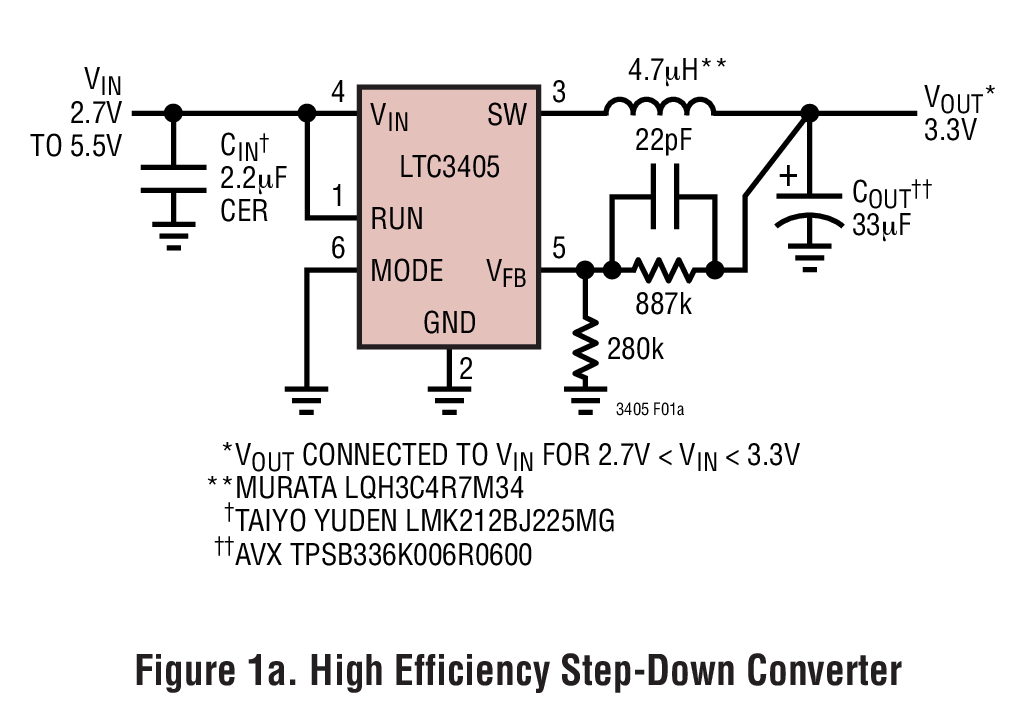

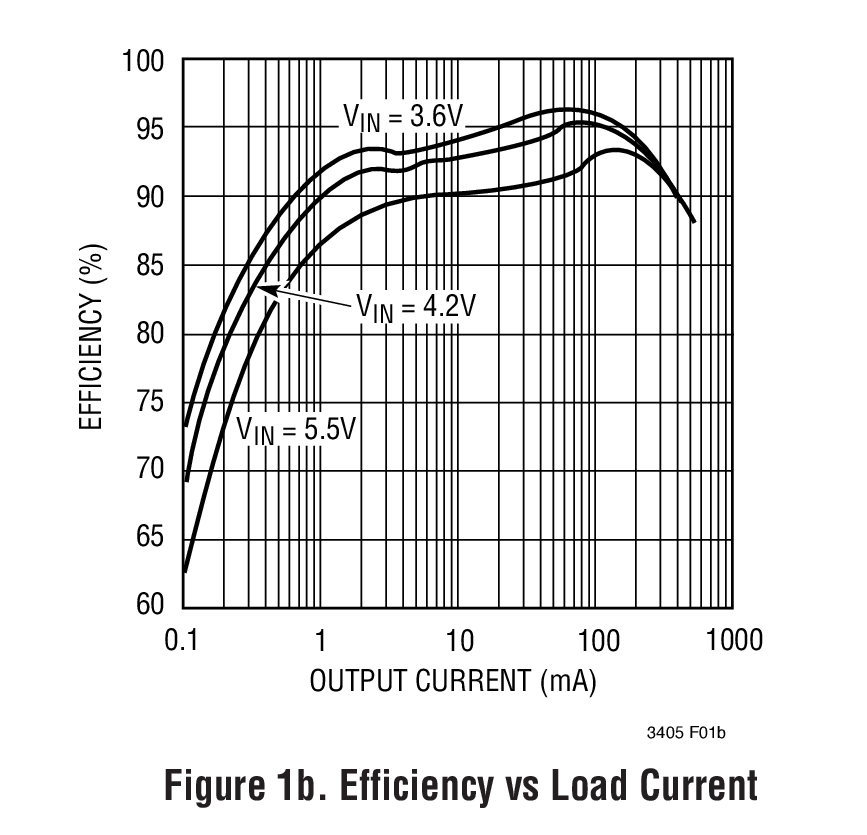

Figure 1a. High Efficiency Step-Down Converter Figure 1b. Efficiency vs Load Current Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 2

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
LTC3405A
製造中 ThinSOT、1.5MHz、300mA同期整流式降圧レギュレータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC3405
  • LTC3405A
  • LTC3405A-1.375
  • LTC3405A-1.5
  • LTC3405A-1.8

LTpowerCAD 1

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LTC3405
  • LTC3405A
  • LTC3405A-1.375
  • LTC3405A-1.5
  • LTC3405A-1.8
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
DC422A-B

LTC3405ES6 | Highest Efficiency, SOT-23 Synchronous Buck Regulator (high efficiency inductor), 2.7~6VIN, 1.8VOUT @ 300mA

今すぐ購入 詳細を表示

製品詳細

DC422A-B: Demo Board for the LTC3405 1.5MHz, 300mA Synchronous Step-Down Regulator in ThinSOT





eval board
schematic 2
DC422A-A

LTC3405ES6 | High Efficiency, SOT-23 Synchronous Buck Regulator (smallest solution footprint & inductor), 2.7~6VIN, 1.8VOUT @ 300mA

今すぐ購入 詳細を表示

製品詳細

DC422A-A: Demo Board for the LTC3405 1.5MHz, 300mA Synchronous Step-Down Regulator in ThinSOT



DC422A-B
LTC3405ES6 | Highest Efficiency, SOT-23 Synchronous Buck Regulator (high efficiency inductor), 2.7~6VIN, 1.8VOUT @ 300mA

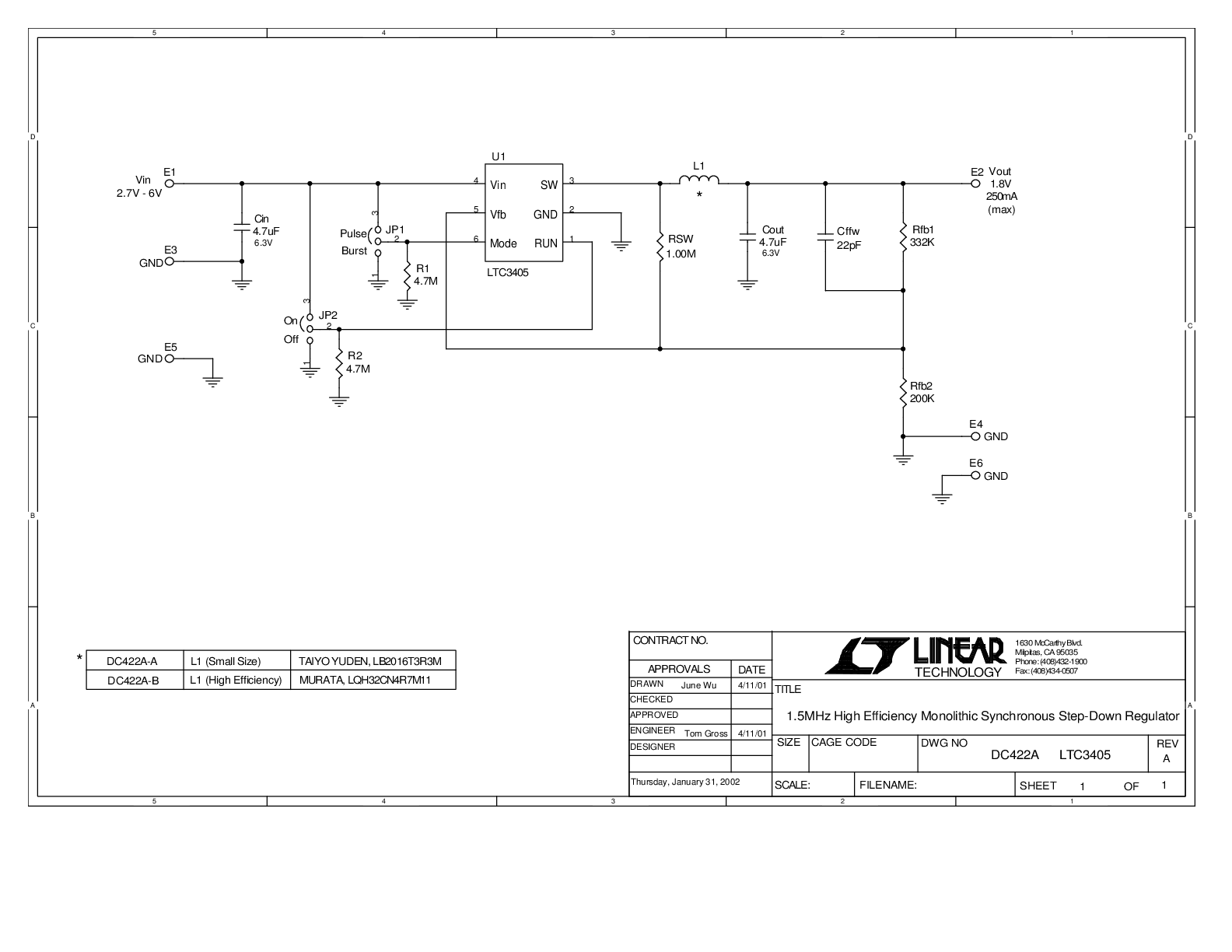

DC422A-A - Schematic
DC422A-A
LTC3405ES6 | High Efficiency, SOT-23 Synchronous Buck Regulator (smallest solution footprint & inductor), 2.7~6VIN, 1.8VOUT @ 300mA
DC422A-A - Schematic
