LTC3330

環境発電(エナジーハーベスト)バッテリ寿命延長回路を内蔵したナノパワー昇降圧DC/DCコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.25
特長
  • 入力プライオリタイザを備えたデュアル入力、シングル出力DC/DCコンバータ
    • 環境発電入力:3.0V~19V降圧DC/DCコンバータ
    • 一次電池入力:1.8V~5.5V昇降圧DC/DCコンバータ
  • 環境発電電源を利用できる場合はバッテリのIQがゼロ
  • 超低静止電流:750nA(無負荷時)
  • 低ノイズのLDOポスト・レギュレータ
  • スーパーキャパシタ・バランサ内蔵
  • 出力電流:最大50mA
  • DC/DCコンバータおよびLDOの出力電圧、降圧コンバータのUVLO、昇降圧コンバータのピーク入力電流をプログラム可能
  • 低損失の全波ブリッジ整流器を内蔵
  • 入力保護用シャント回路:最大25mA(VIN ≥ 20V)

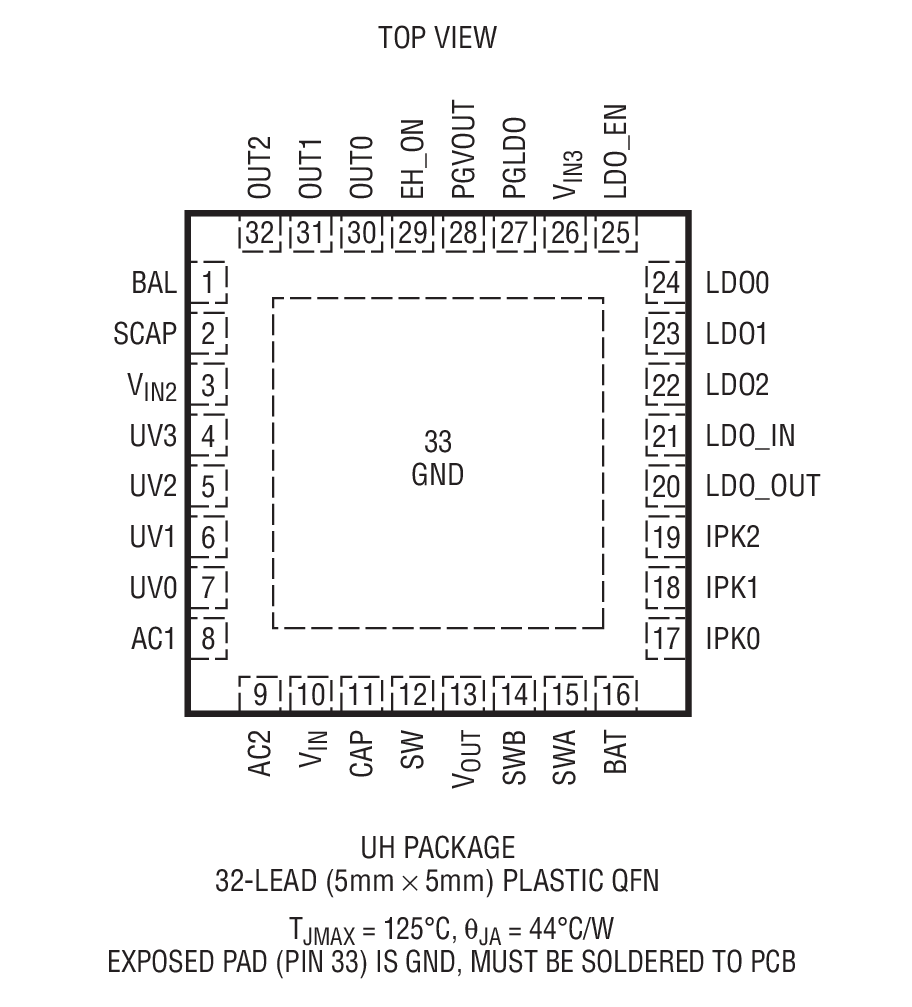

  • 5mm × 5mmのQFN-32パッケージ
製品概要
show more Icon

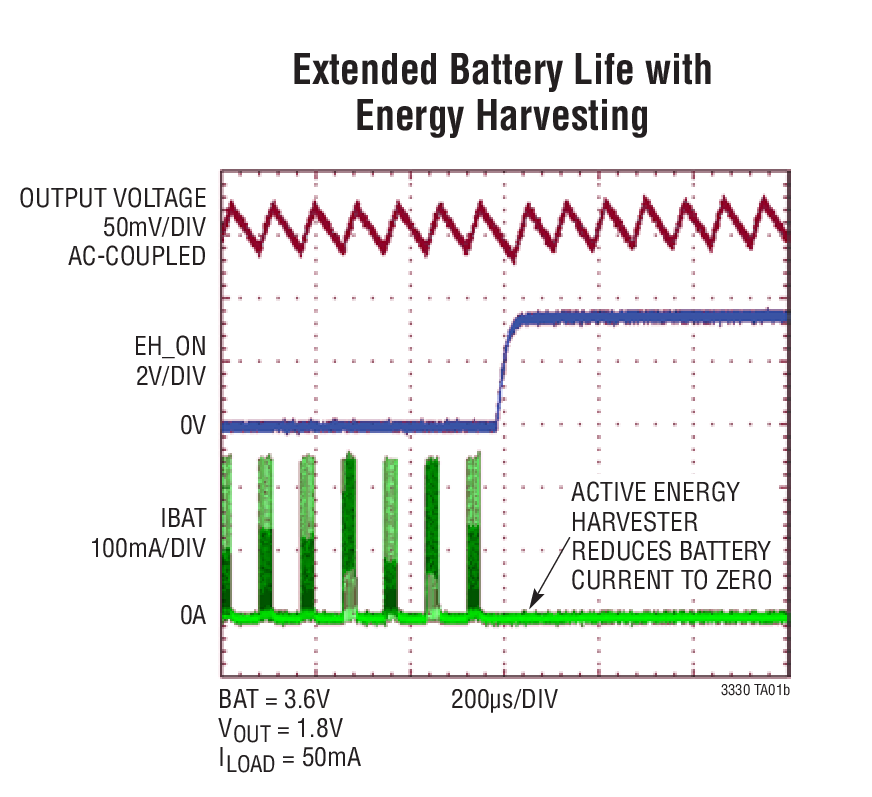

LTC3330は、高電圧の環境発電(エナジーハーベスト)電源と、一次電池バッテリで駆動するDC/DCコンバータを一体化して、代替エネルギー・アプリケーション向けの単一出力電源を構築します。内蔵の全波ブリッジ整流器と高電圧の降圧コンバータで構成されている環境発電電源は、圧電、太陽光、または磁気の各エネルギー源からエネルギーを収集します。一次電池入力は、最小1.8Vの入力で動作可能な昇降圧コンバータに電力を供給します。どちらのDC/DCコンバータも1つの出力にエネルギーを供給できます。降圧コンバータが動作するのは収集したエネルギーを利用できるときであり、バッテリから流れる静止電流を実質的にゼロまで低減するので、バッテリの寿命が延びます。昇降圧コンバータがVOUTに電力を供給するのは、収集したエネルギーがなくなったときだけです。

低ノイズのLDOポスト・レギュレータとスーパーキャパシタ・バランサも内蔵されており、幅広い出力貯蔵構成に対応しています。入力および出力の両方の電圧および電流の設定は、ピン結線で設定できるロジック入力を介してプログラム可能です。LTC3330は5mm × 5mmのQFN-32パッケージで供給されます。


アプリケーション

  • 環境発電
  • 一次電池のバックアップ機能を備えた太陽光発電システム
  • 無線HVACセンサおよびセキュリティ機器
  • モバイル資産管理

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.25

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3330EUH#PBF
  • HTML
  • HTML
LTC3330EUH#TRPBF
  • HTML
  • HTML
LTC3330IUH#PBF
  • HTML
  • HTML
LTC3330IUH#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3330EUH#PBF

製造中

LTC3330EUH#TRPBF

製造中

LTC3330IUH#PBF

製造中

LTC3330IUH#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3330EUH#PBF

製造中

LTC3330EUH#TRPBF

製造中

LTC3330IUH#PBF

製造中

LTC3330IUH#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

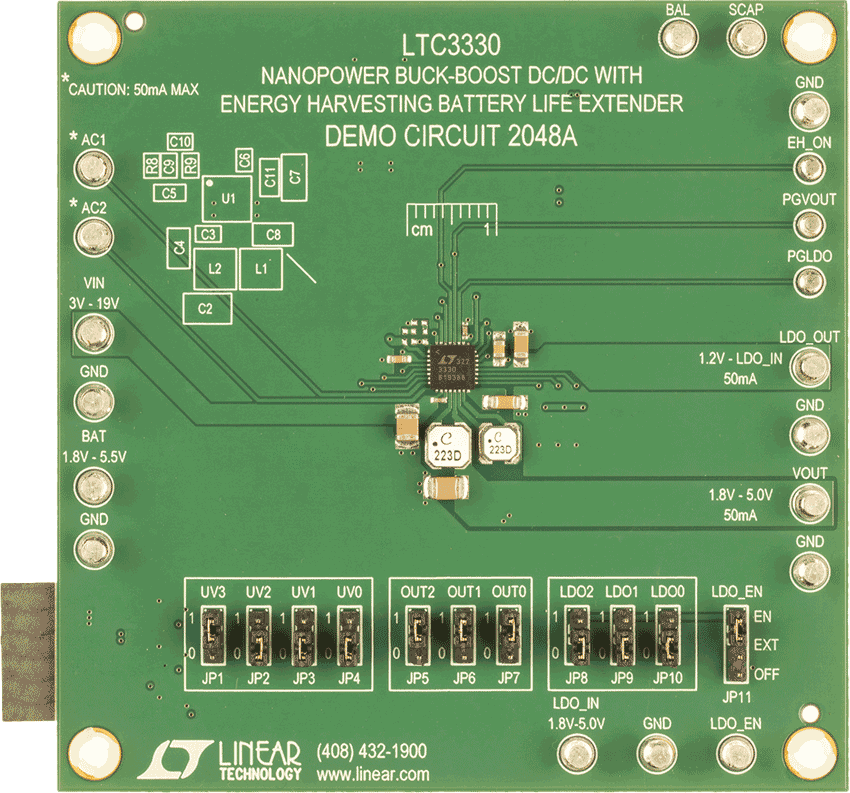

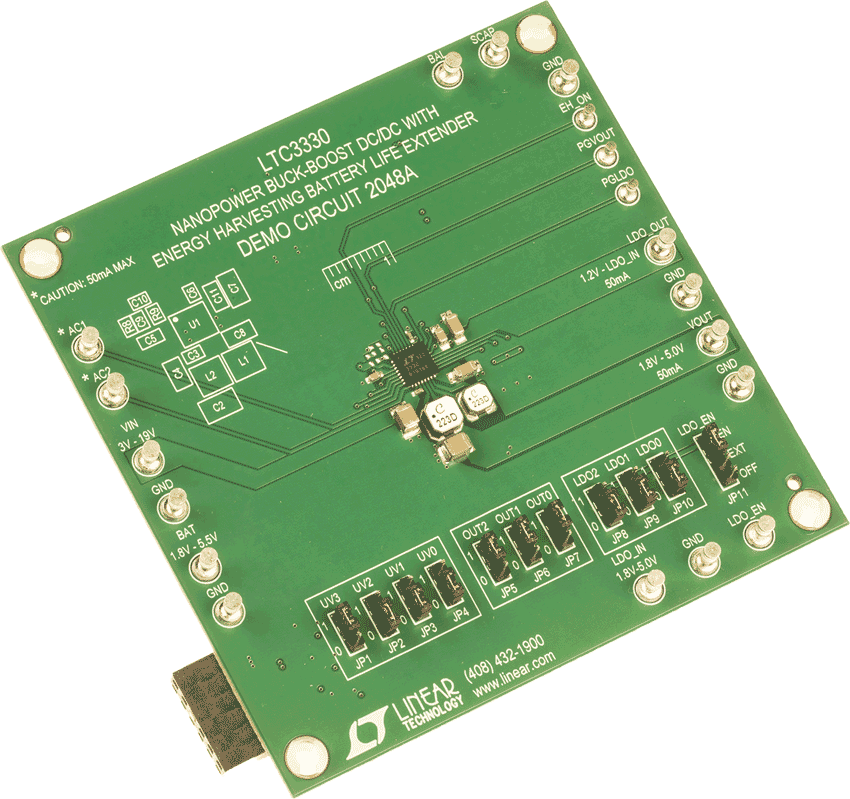

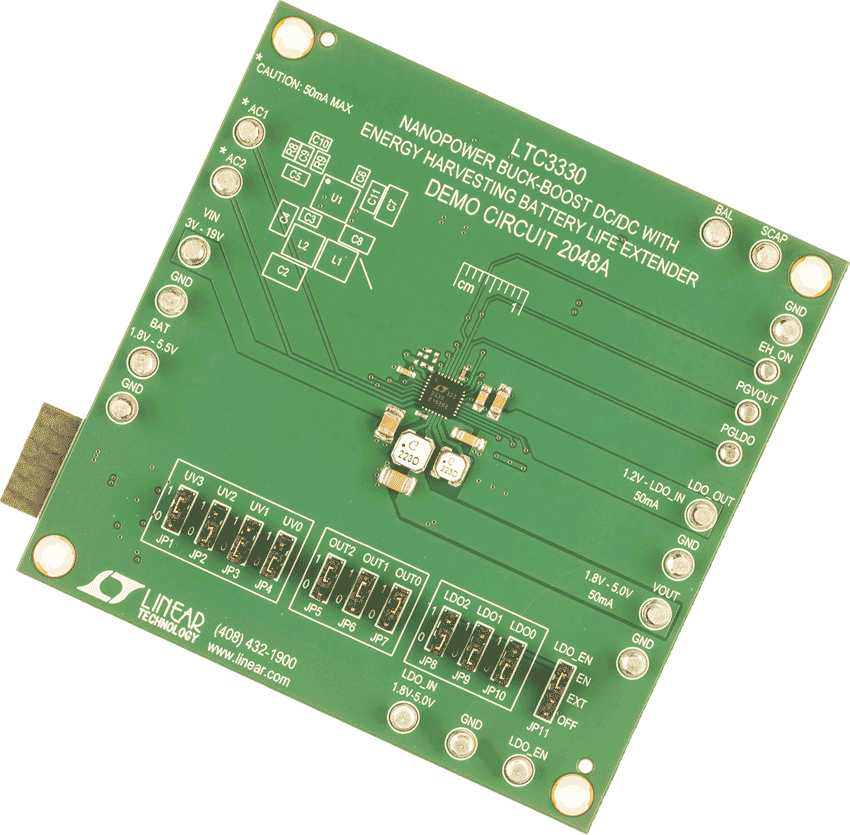

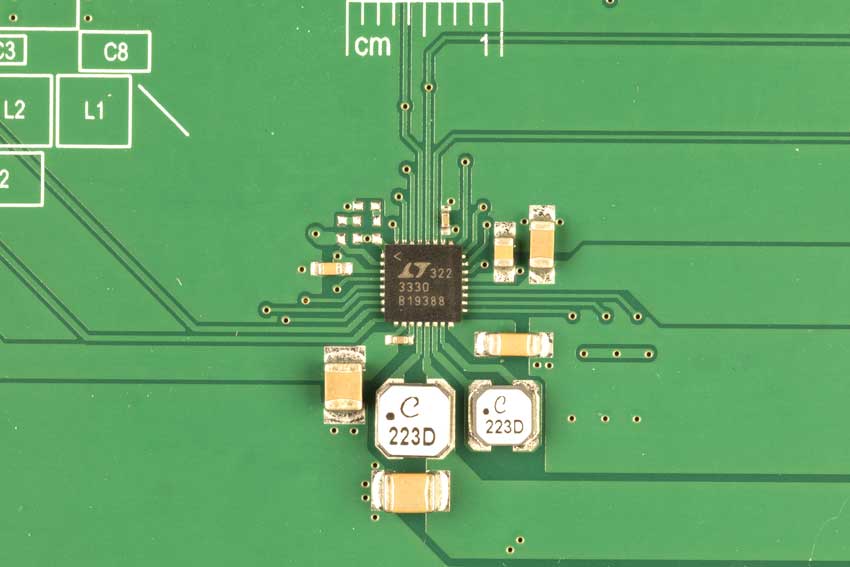

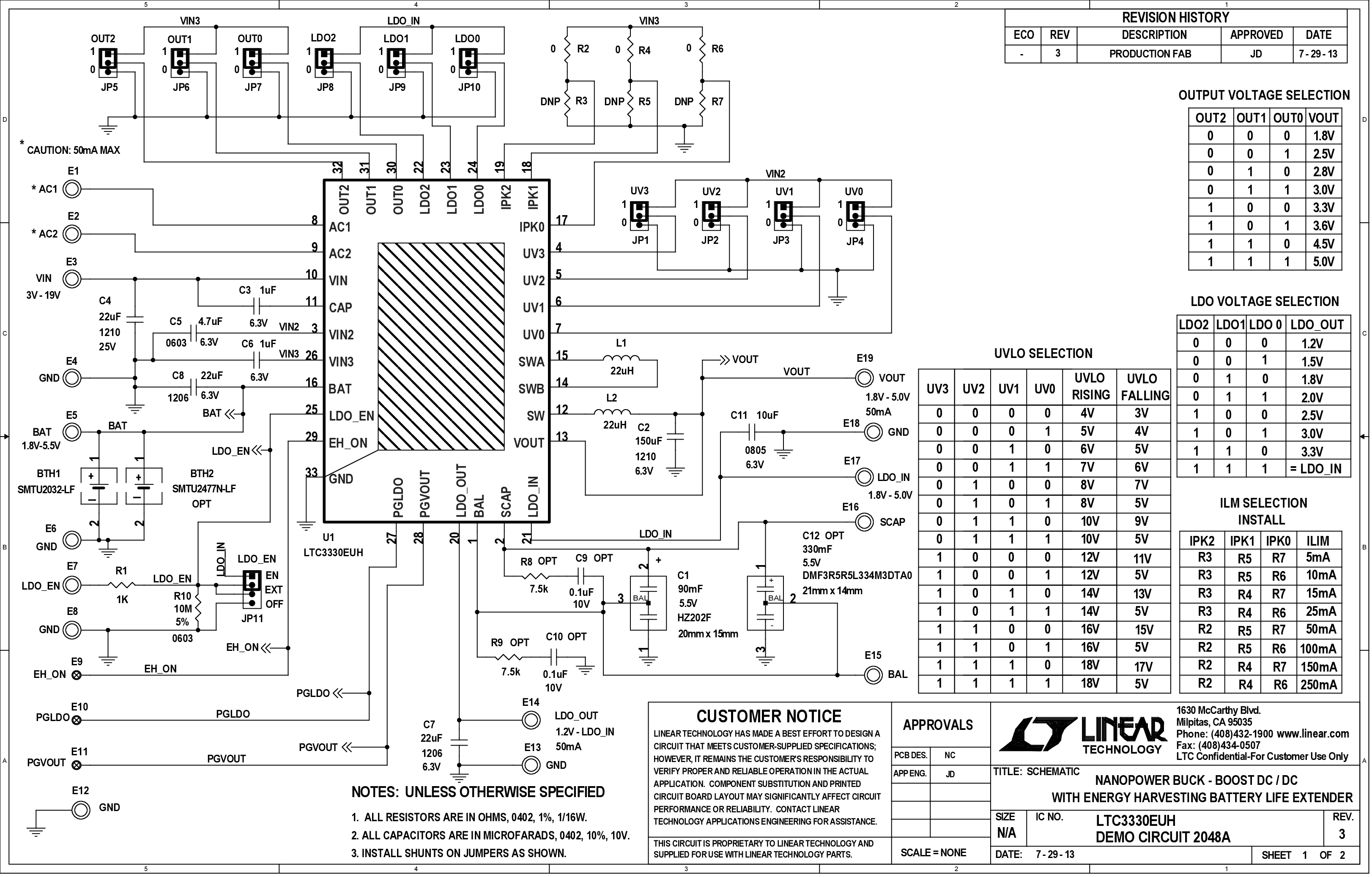

DC2048A
