特長
- 入力電圧範囲：4V～48V
- 調整可能な安定化出力：2.4V～12.5V
- 出力電流：最大50mA
- レギュレーション状態での無負荷時静止電流：16μA
- 入力フォルト保護の範囲：-52V～60V
- モードを自動的に切り替えるマルチモード・チャージポンプ（2:1、1:1）により、広い入力電圧範囲でレギュレーションを維持
- 入力電圧分岐モードにより電流供給アプリケーションに対応
- パワーグッド出力
- 過熱保護および短絡保護
- 動作接合部温度：最大150℃
- 熱特性が改善された10ピンMSOPパッケージおよび10ピン（3mm × 3mm）DFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC3255は、4V～48Vの入力電圧から安定化出力（2.4V～12.5Vの範囲で可変）を生成するスイッチト･キャパシタ型降圧DC/DCコンバータです。入力電圧が出力電圧の2倍を超えるアプリケーションでは、2:1の容量性チャージポンプ動作により、出力電流供給能力が拡張され、入力電源の電流制限値を超えます。無負荷時には、Burst Mode®動作により、VINの静止電流は16μAまで減少します。
LTC3255はVINシャント・レギュレータを内蔵しているので、4mA～20mAの電流ループ・アプリケーションに適しています。このデバイスは電流を増倍することができます。4mAの入力電流で7.4mAの負荷に電力を継続的に供給できます。あるいは、LTC3255はリニア・レギュレータの高効率の代替品として機能し、降圧DC/DCコンバータに代わる省スペースでインダクタ不要の代替手段を提供します。
LTC3255は、逆極性入力電源および出力短絡に損傷することなく耐えることができます。電流制限や過熱保護などの安全機能を備えているので、堅牢性がさらに向上します。LTC3255は、熱特性が改善された10ピンMSOPパッケージおよび高さの低い3mm × 3mmの10ピンDFNパッケージで供給されます。
アプリケーション
- 産業用制御、ファクトリ・オートメーション、センサ、SCADAシステム
- ハウスキーピング電源
- 4mA～20mAの電流ループ用の電流ブースト電圧レギュレータ
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3255
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
ユーザ・ガイド
-
データシート
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
365.77 K
ユーザ・ガイド
1
386.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ソリューション・カタログ 1
プレス・リリース 1
製品セレクタ・カード 1
ビデオ
1
- LTC3255EDD#PBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3255EDD#TRPBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3255EMSE#PBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3255EMSE#TRPBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3255HDD#PBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3255HDD#TRPBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3255HMSE#PBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3255HMSE#TRPBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3255IDD#PBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3255IDD#TRPBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3255IMSE#PBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3255IMSE#TRPBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3255MPDD#PBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3255MPDD#TRPBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3255MPMSE#PBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3255MPMSE#TRPBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3255EMSE#PBF
製造中
LTC3255EMSE#TRPBF
製造中
LTC3255HMSE#PBF
製造中
LTC3255HMSE#TRPBF
製造中
LTC3255IMSE#PBF
製造中
LTC3255IMSE#TRPBF
製造中
LTC3255MPMSE#PBF
製造中
LTC3255MPMSE#TRPBF
製造中
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3255EMSE#PBF
製造中
LTC3255EMSE#TRPBF
製造中
LTC3255HMSE#PBF
製造中
LTC3255HMSE#TRPBF
製造中
LTC3255IMSE#PBF
製造中
LTC3255IMSE#TRPBF
製造中
LTC3255MPMSE#PBF
製造中
LTC3255MPMSE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3255EMSE#PBF
製造中
LTC3255EMSE#TRPBF
製造中
LTC3255HMSE#PBF
製造中
LTC3255HMSE#TRPBF
製造中
LTC3255IMSE#PBF
製造中
LTC3255IMSE#TRPBF
製造中
LTC3255MPMSE#PBF
製造中
LTC3255MPMSE#TRPBF
製造中
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3255EMSE#PBF
製造中
LTC3255EMSE#TRPBF
製造中
LTC3255HMSE#PBF
製造中
LTC3255HMSE#TRPBF
製造中
LTC3255IMSE#PBF
製造中
LTC3255IMSE#TRPBF
製造中
LTC3255MPMSE#PBF
製造中
LTC3255MPMSE#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
サージ・ストッパ、過電圧および過電流保護1 |
||||
|
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
|||
評価用キット 1

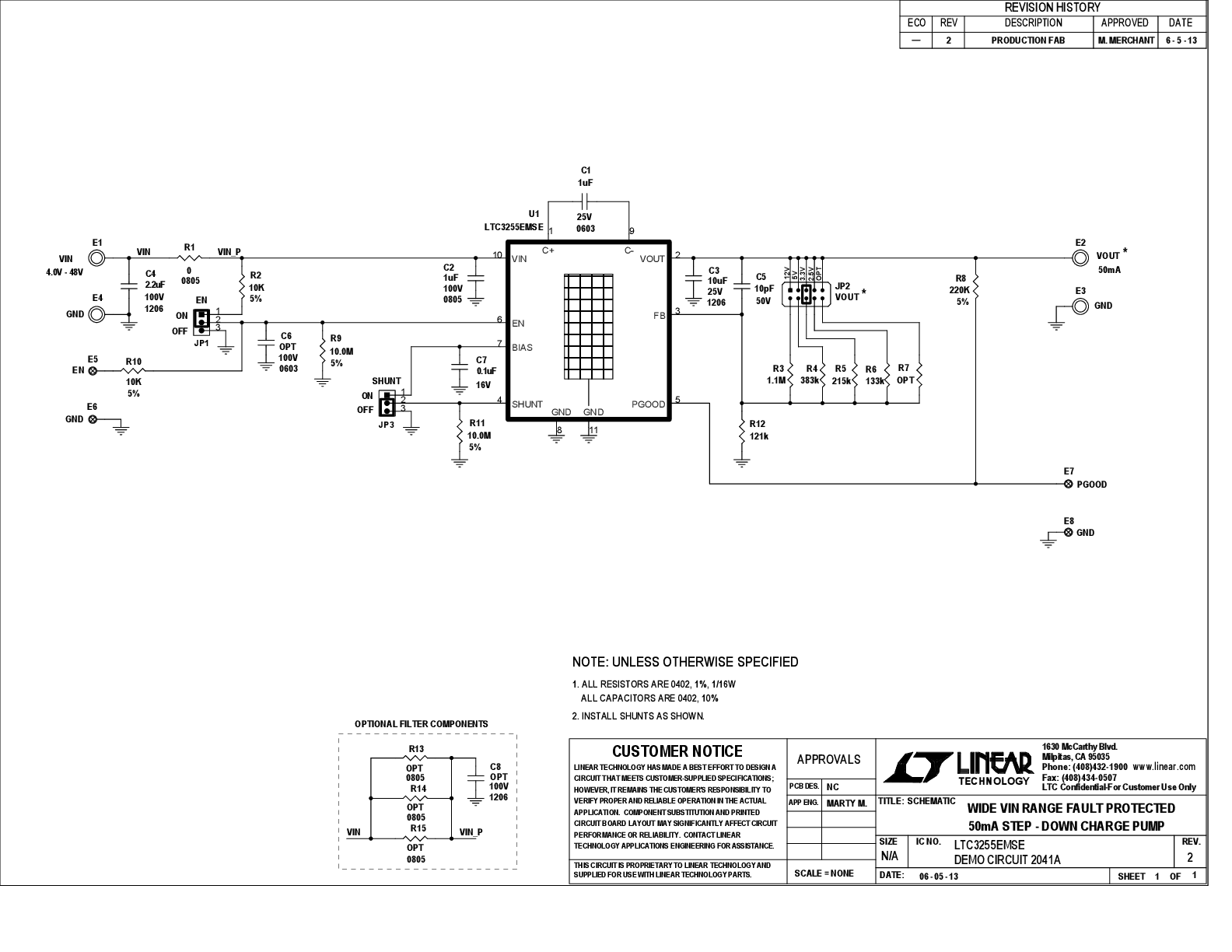

DC2041A
LTC3255EMSE Demo Board | -52V/60V Fault-Protected Step-Down Charge Pump, 4V ≤ VIN ≤ 48V, VOUT = 2.5V/3.3V/5V/12V/Adj @ 50mA
製品の詳細
Demonstration circuit 2041A is a regulated output voltage switched-capacitor step-down power supply featuring the 50mA output LTC3255. When VIN exceeds VOUT by more the 2:1, a 2:1 step-down architecture is used to efficiently regulate the output voltage, reducing the input current needed. As VIN reduces below twice VOUT, the LTC3255 will automatically switch to 1:1 mode. The demo board has a 4V to 48V input votlage range and a jumper-selectable output voltage than can be set to 2.5V, 3.3V, 5V, 12V or a user-defined value. The LTC3255 also has an integrated shunt regulator allowing it to provide a regulated output from a 4mA to 20mA current loop. The LTC3255 is a robust device that can survive -52V/60V reverse polarity input supplies, and features short-circuit protection and overtemperature protection.
