LTC3246: ウォッチドッグ・タイマを備える入力電圧範囲の広い昇降圧チャージポンプ データシート (Rev. )7/2/2017PDF1M
製品概要
機能と利点
- 動作範囲：2.7V～38V（絶対最大定格42V）
- IQ：20μA（動作時）/1.5μA（シャットダウン時）
- 自動モード切り替え機能を備えるマルチモード昇降圧チャージポンプ（2:1、1:1、1:2）
- 12V入力5V出力時の効率：81%
- 出力電流（IOUT）：最大500mA
- VOUT：固定3.3V、5V、または可変（2.5V～5V）
- 超低EMI放射
- ISO 26262システムでの診断範囲のための設計
- 過熱保護、過電圧保護、および短絡保護
- 動作接合部温度：最大150°C
- POR/ウォッチドッグ・コントローラ/外部タイミング制御

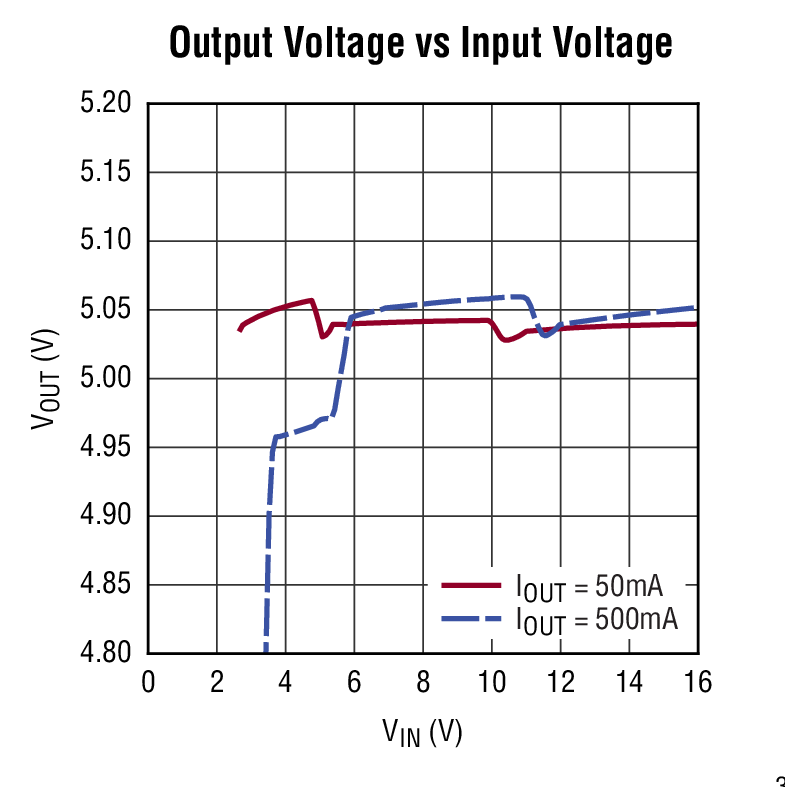

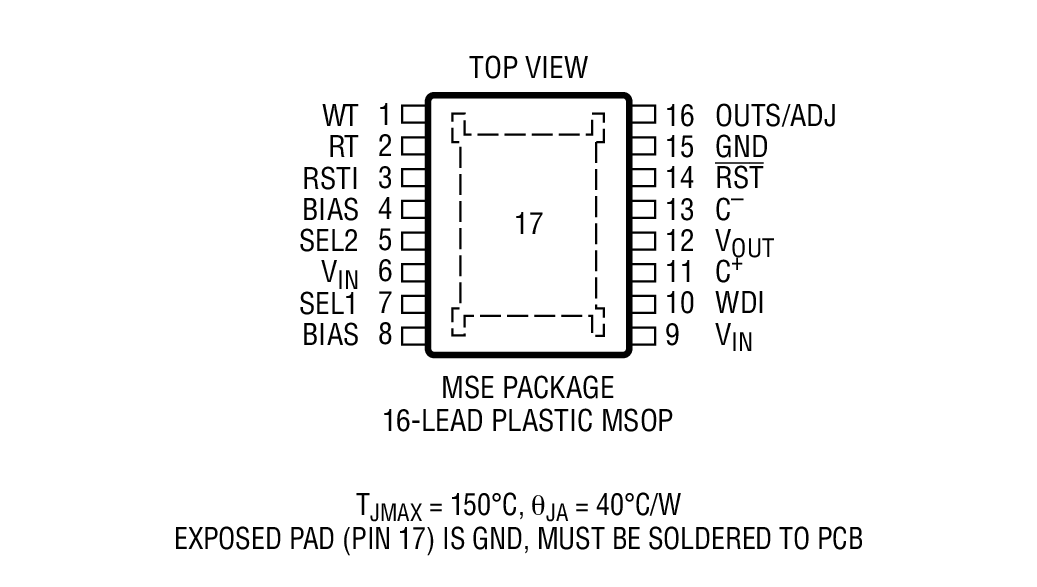

- 熱特性が改善された16ピンMSOPパッケージ
製品概要
LTC3246は、ウォッチドッグ・タイマを内蔵したスイッチト・キャパシタ昇降圧DC/DCコンバータです。このデバイスは、2.7V～38Vの入力から安定化された出力（3.3V、5V、または可変）を生成します。スイッチト・キャパシタの分数変換を使用して、広い入力電圧範囲にわたってレギュレーションを維持します。入力電圧と負荷の状態が変化するのに応じて内部回路が変換比を自動的に選択し、効率を最適化します。インダクタは必要ありません。
LTC3246のリセット時間およびウォッチドッグ・タイムアウトは、外付け部品を使用せずに設定するか、外付けコンデンサを使用して調整することができます。期間のあるウォッチドッグ機能を使用して、信頼性の高いアプリケーションを実現できます。リセット入力は、追加電源モニタに使用するか、プッシュボタン・リセットとして構成できます。
LTC3246は動作電流が小さく（無負荷時は20μA、シャットダウン時は1.5μA）、外付け部品点数が少ないので、スペースの制約がある低消費電力の自動車用/ 産業用アプリケーションに最適です。このデバイスは、短絡保護および過熱保護されており、熱特性が改善された16ピンMSOPパッケージで供給されます。
アプリケーション
- 自動車のECU/CANトランシーバの電源
- 産業/通信用ハウスキーピング電源
- 低消費電力の12V/5V変換
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-

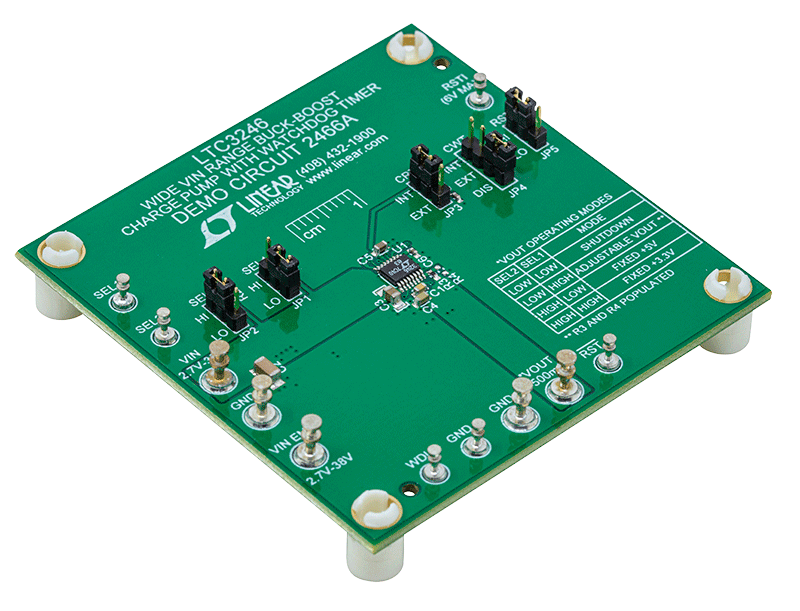

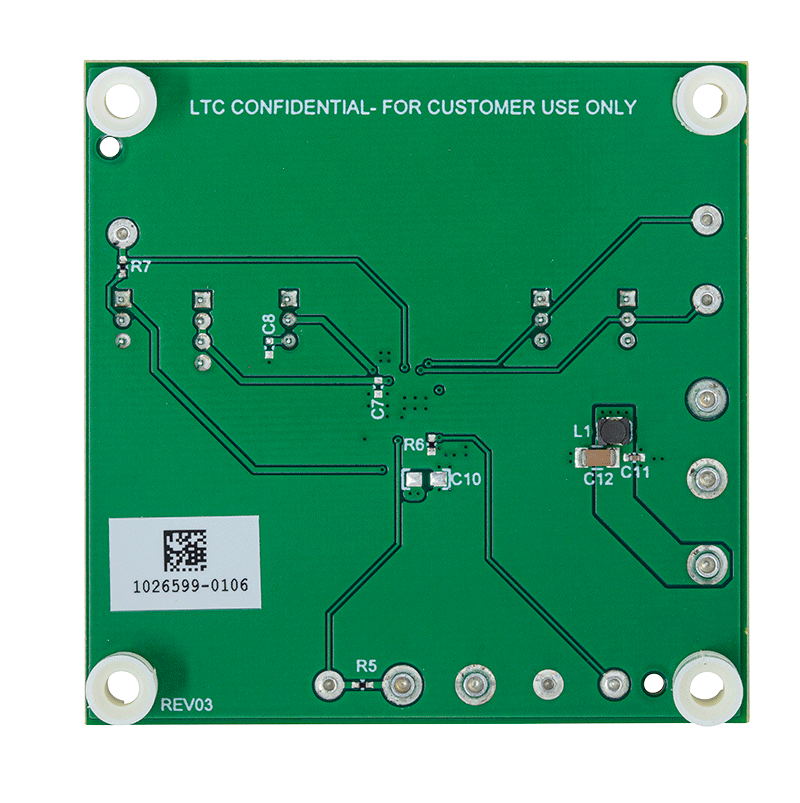

DC2466A - Demo Manual8/4/2017PDF714K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC3246
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3246EMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LTC3246EMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LTC3246HMSE#PBf | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LTC3246HMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LTC3246IMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LTC3246IMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LTC3246MPMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LTC3246MPMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| ウェハ・ファブリケーション・データ |
