LTC3226: TC3226 -バックアップPowerPathコントローラ付き2セル・スーパーキャパシタ・チャージャ データシート (Rev. )7/12/2012PDF680K
製品概要
機能と利点
- マルチモード（1x/2x）チャージポンプ・スーパーキャパシタ・チャージャ
- 自動セル・バランシング
- メインPowerPath™を制御する理想ダイオード・コントローラ (VIN からVOUT)
- 内蔵の2A LDO によるバックアップ電源(CPO からVOUT)
- メイン/バックアップの自動切り替え
- 入力電圧範囲： 2.5V～5.5V
- プログラム可能なスーパーキャパシタ充電電圧
- プログラム可能な入力電流制限 (最大315mA)
- 無負荷でのIVIN = 55μA (標準)
- 高さの低い16ピン3mm × 3mm QFN パッケージ
製品概要
LTC3226は、直列に接続された2個のスーパーキャパシタを充電する、バックアップPowerPathコントローラ付きスーパーキャパシタ・チャージャです。このデバイスは、出力電圧をプログラム可能なチャージポンプ・スーパーキャパシタ・チャージャ、低損失レギュレータ、および通常モードとバックアップ・モード間の切り替えを行うパワーフェール・コンパレータを内蔵しています。
入力電流が一定のこのスーパーキャパシタ・チャージャは、直列に接続された2 個のスーパーキャパシタを、抵抗で設定可能な2.5V ～5.3Vの出力電圧まで充電するように設計されています。チャージャの入力電流の制限値は、外付け抵抗で最大315mAまで設定可能です。
内蔵のバックアップLDOはスーパーキャパシタから給電され、調整可能な出力電圧で最大2Aのピーク出力電流を供給します。入力電源電圧がパワーフェール・スレッショルドを下回ると、LTC3226は自動的にバックアップ・モードになり、スーパーキャパシタがLDOを介して出力に電力を供給します。入力電源のパワーフェール電圧レベルは、外付けの抵抗分圧器で設定されます。
入力ノイズが小さく、低消費電流で、実装面積の小さいLTC3226は、小型のバッテリ駆動アプリケーションに最適です。電流制限とサーマル・シャットダウンの回路を内蔵しているので、PROGピンまたはCPOピンからグランドへの連続的な短絡に耐えることができます。
アプリケーション
- スマート電力計
- バッテリ駆動の産業用/医療用機器
- 3.3V ソリッドステート・ドライブ
- 産業用警報器
- データ・バックアップ電源
- バッテリ保持電源
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R540 Reliability Data3/26/2018PDF23 K
-

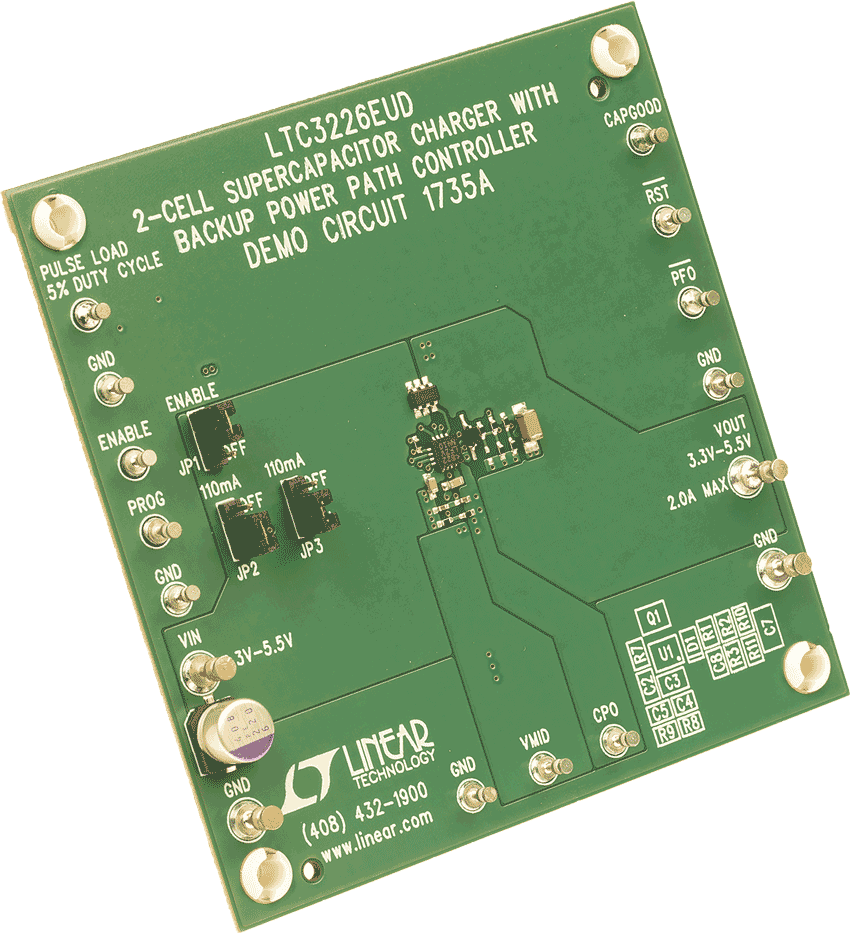

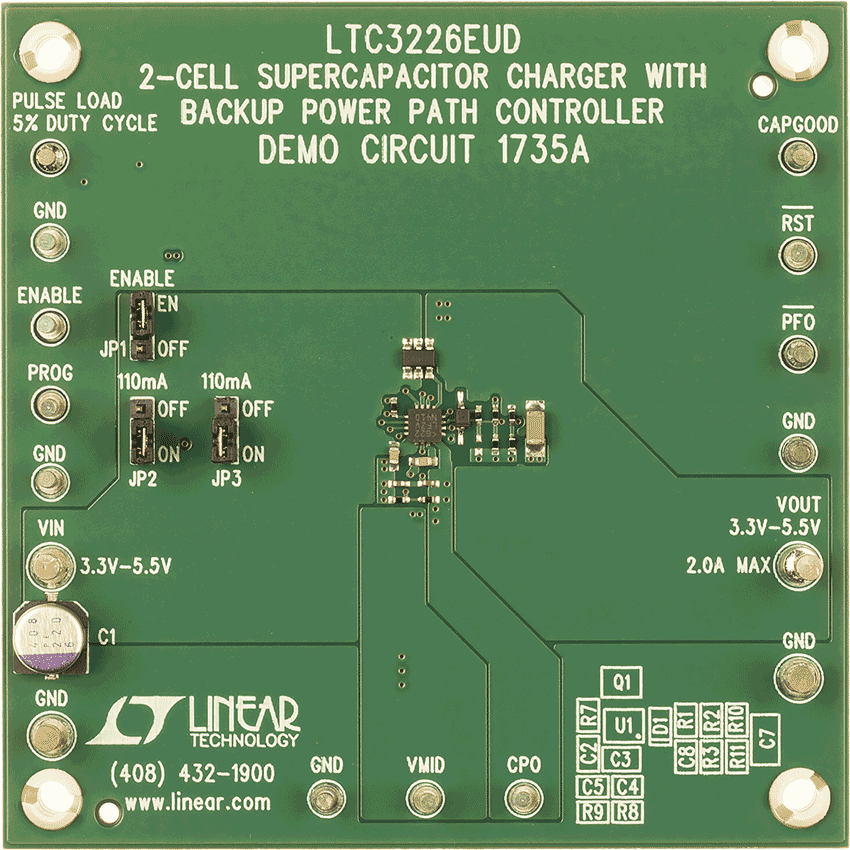

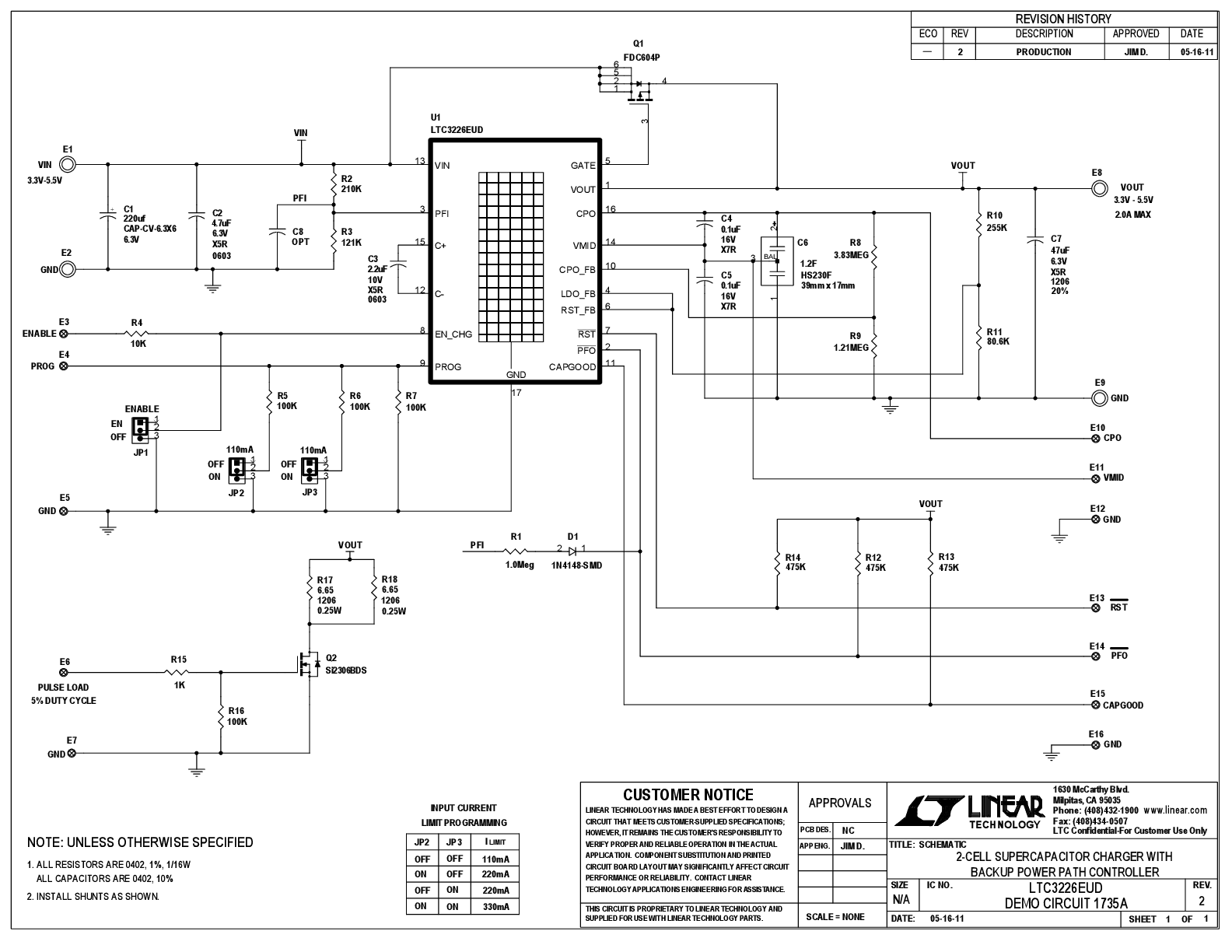

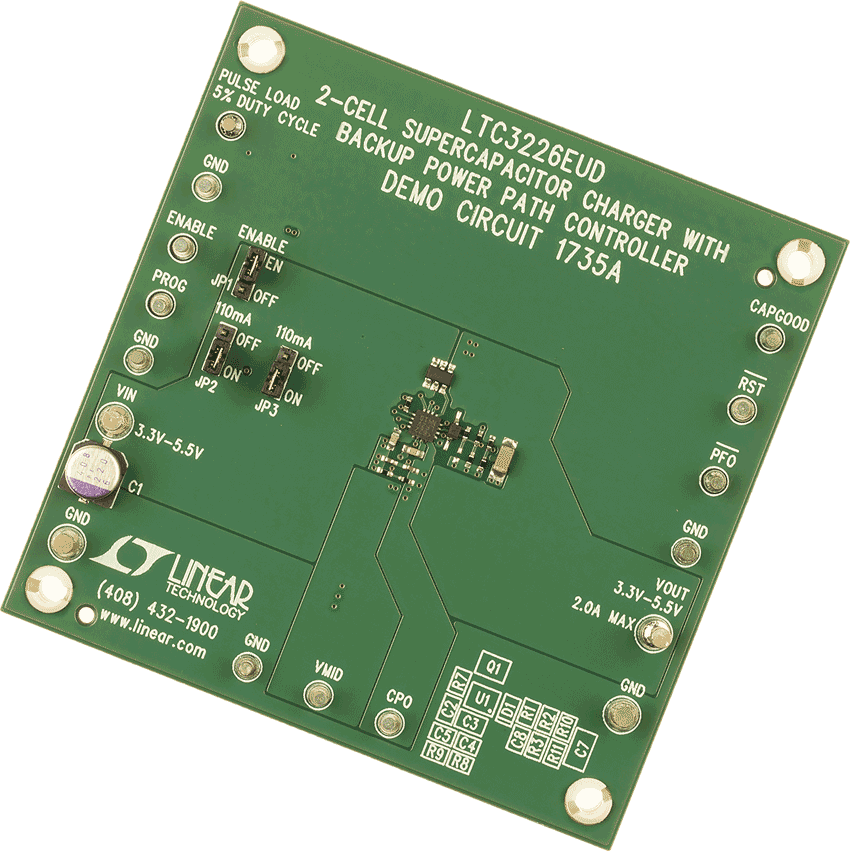

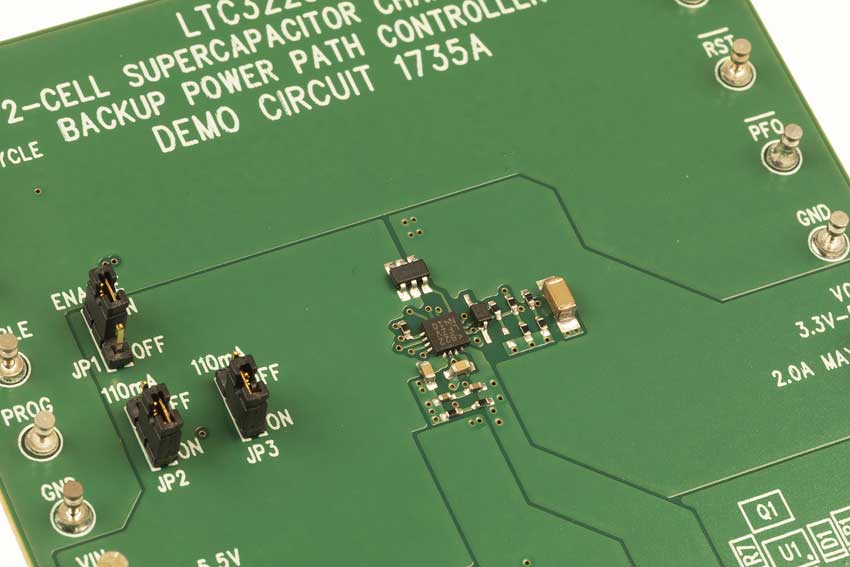

DC1735A - Demo Manual8/31/2011PDF133K
-
DN498 - スーパーキャパシタによる電源バックアップ・システムが携帯電子機器の 電源喪失時に揮発性データを保護2/15/2012PDF155K
-
Single-IC Supercapacitor-Based Power Supply Backup Solution4/1/2015 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC3226
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3226EUD#PBF | 成分表 | 品質および信頼性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC3226EUD#TRPBF | 成分表 | 品質および信頼性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC3226IUD#PBF | 成分表 | 品質および信頼性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC3226IUD#TRPBF | 成分表 | 品質および信頼性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R540 Reliability Data |
