LTC3209: 600mAメイン/カメラLEDコントローラ データシート (Rev. )8/9/2006PDF0M
製品概要
機能と利点
- 1倍、1.5倍、2倍のマルチモード・チャージ・ポンプにより、最大94%の効率を達成
- 最大600mAの総出力電流
- LTC3209-1: 6つの25mAメイン、1つの400mAカメラおよび1つの15mA補助LEDドライバとして使用可能な8つの電流源

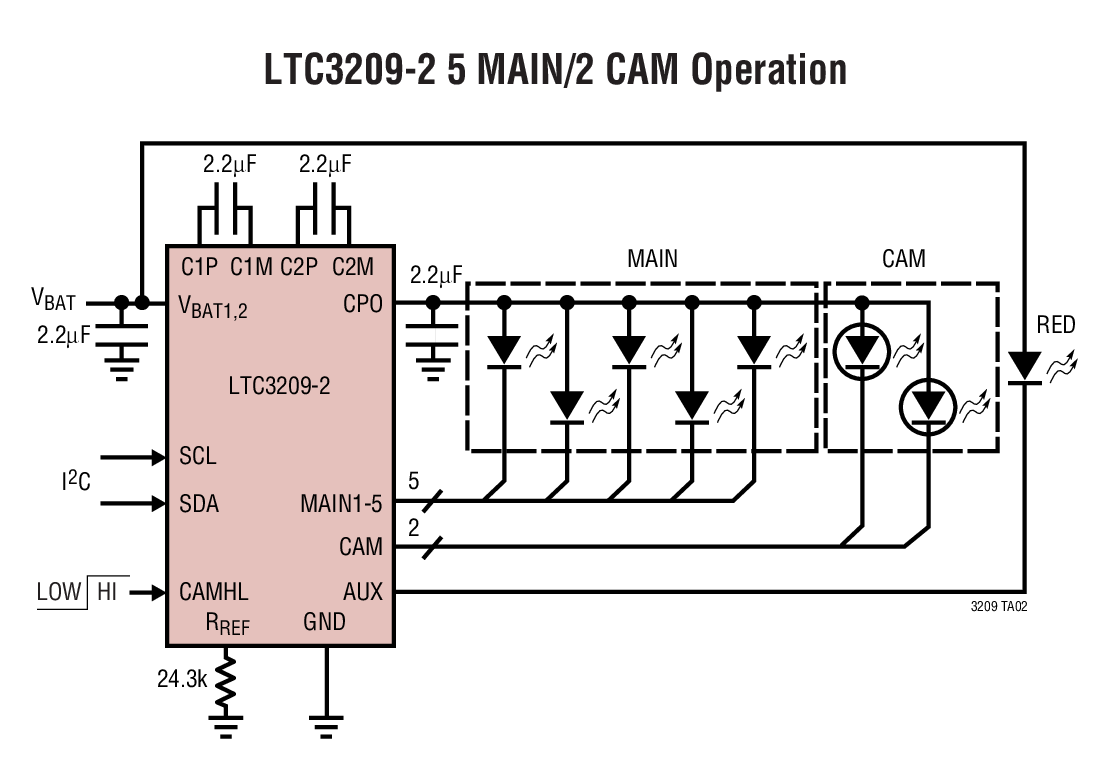

- LTC3209-2: 5つの25mAメイン、2つの200mAカメラおよび1つの15mA補助LEDドライバとして使用可能な8つの電流源
- 2線 I2C™インターフェイスを使用してLEDのオン/オフ、輝度をプログラム可能
- チャージポンプ・モードの自動切換えまたは固定モードによる電源生成
- 低ノイズ固定周波数動作*
- ソフトスタート機能により、起動時およびモード切換え時に突入電流を制限
- 短絡/熱/オープンショートLED保護
- メイン・ディスプレイ向けに輝度を256段階でプログラム可能
- カメラ・ディスプレイ向けに輝度を16段階でプログラム可能
- 補助ディスプレイ向けに輝度を4段階プログラム可能

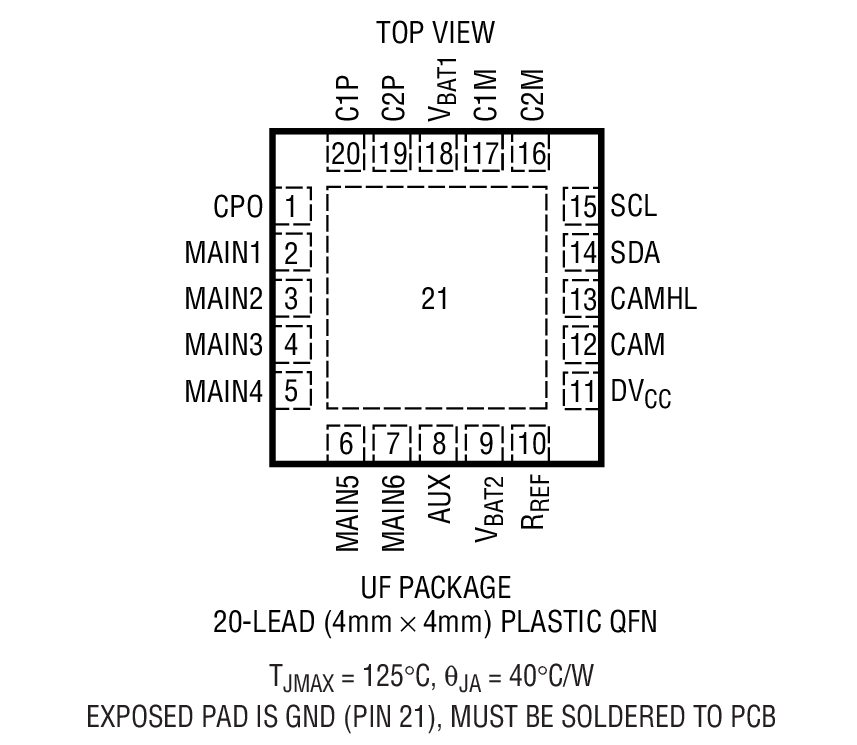

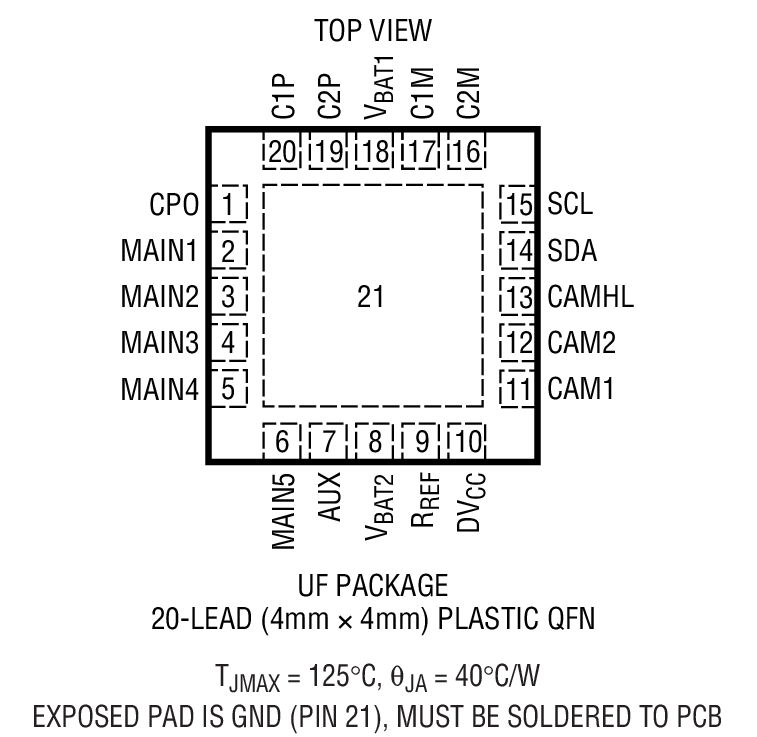

- 20ピン(4mm × 4mm) QFNパッケー
製品概要
LTC3209-1/LTC3209-2は高集積マルチディスプレイLEDコントローラです。これらのデバイスは高効率の低ノイズ・チャージ・ポンプを内蔵し、メイン、カメラ、補助の各LEDディスプレイに電力を供給します。LTC3209-1/LTC3209-2はわずか4個の小型セラミック・コンデンサと1本の電流設定抵抗を使用するだけで、完全なLED電源および電流コントローラを構成します。
最大ディスプレイ電流は、1本の外付け抵抗で設定されます。各LEDの電流は高精度の内部電流源で制御されます。I2Cシリアル・インターフェイスを介して、すべてのディスプレイの調光とオン/オフを行います。輝度は、メイン･ディスプレイは256段階、カメラ･ディスプレイは16段階、補助ディスプレイは4段階プログラム可能です。
チャージ・ポンプはLED電流源の両端にかかる電圧に基づいて効率を最適化します。これらのデバイスは1倍モードで起動し、イネーブルされたメインまたはカメラLED電流のいずれかがドロップアウト状態になると、自動的に昇圧モードに切り換わります。最初のドロップアウトで1.5倍モードに切り換わり、次のドロップアウトで2倍モードに切り換わります。また、I2Cポートを介してデータビットが更新されるたびに、1倍モードにリセットされます。LTC3209-1/LTC3209-2はいずれも小型（4mm×4mm）20ピンQFNパッケージで供給されます。
アプリケーション
- QVGAおよびディスプレイ搭載のビデオ/カメラ付き電話
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R415 Reliability Data3/23/2018PDF25 K
-

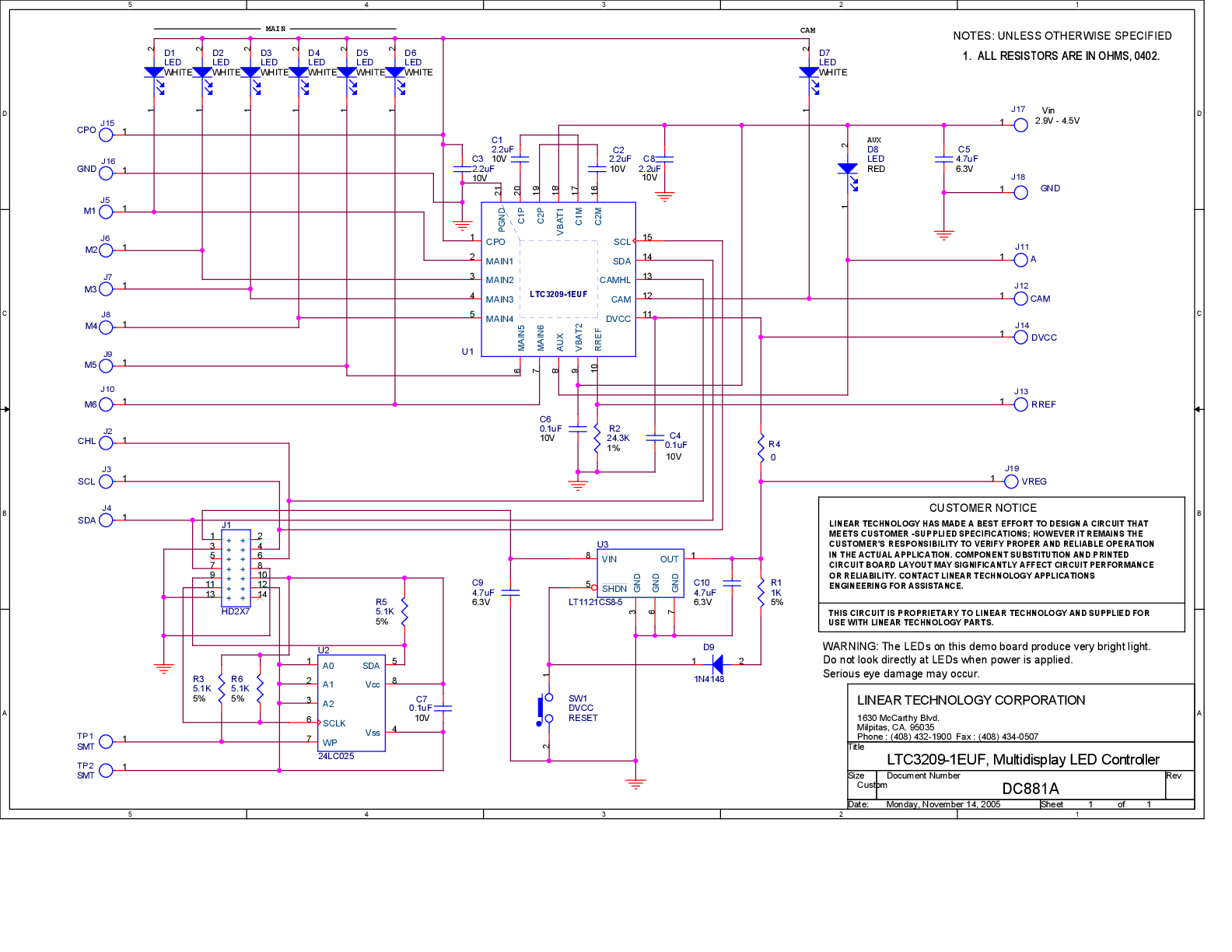

DC881A - Demo Manual9/24/2009PDF893K
-

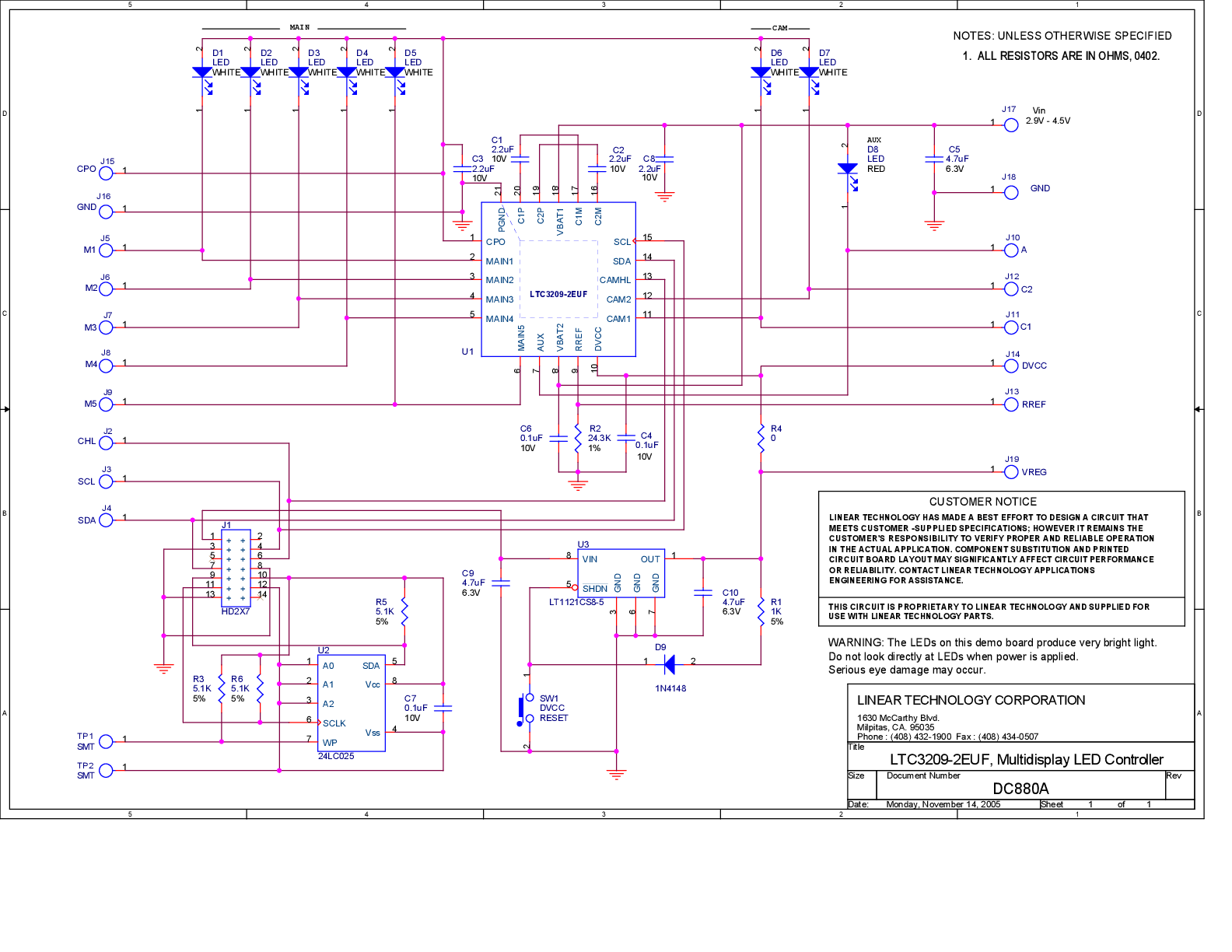

DC880A - Demo Manual9/24/2009PDF893K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3209EUF-1#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3209EUF-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3209EUF-2#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3209EUF-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R415 Reliability Data |
