LTC3207: 600mAユニバーサル･マルチ出力LED/カメラ･ドライバ データシート (Rev. )2/26/2008PDF1M
製品概要
機能と利点
- マルチモード･チャージポンプ（1x, 1.5x, 2x）により、最大91%の効率を達成
- スルーレート制限付きスイッチングにより、伝導および放射ノイズ（EMI）を低減
- 最大600mA の総出力電流
- 64段階のリニア輝度制御付きの12の28mAユニバーサル電流源
- 16段階のリニア輝度制御付きの425mAカメラLED電流源と2秒高電流安全タイマ
- 2線I2C™インターフェイスを使用して電流源ごとにオン/オフ、輝度、点滅、グラデーションを個別に制御
- 電流リファレンスを内蔵
- 2線I2Cは（LTC3207 00110110, LTC3207-1 001100100)
- 設定可能なENUピンにより、非同期LEDオン/オフ制御が可能
- 1倍、1.5倍、2倍モードで動作可能な低ノイズ･チャージポンプにより、最適な効率を達成
- 自動または手動のモード切り替え
- ソフトスタート機能により、突入電流を制限
- 短絡/熱保護機能

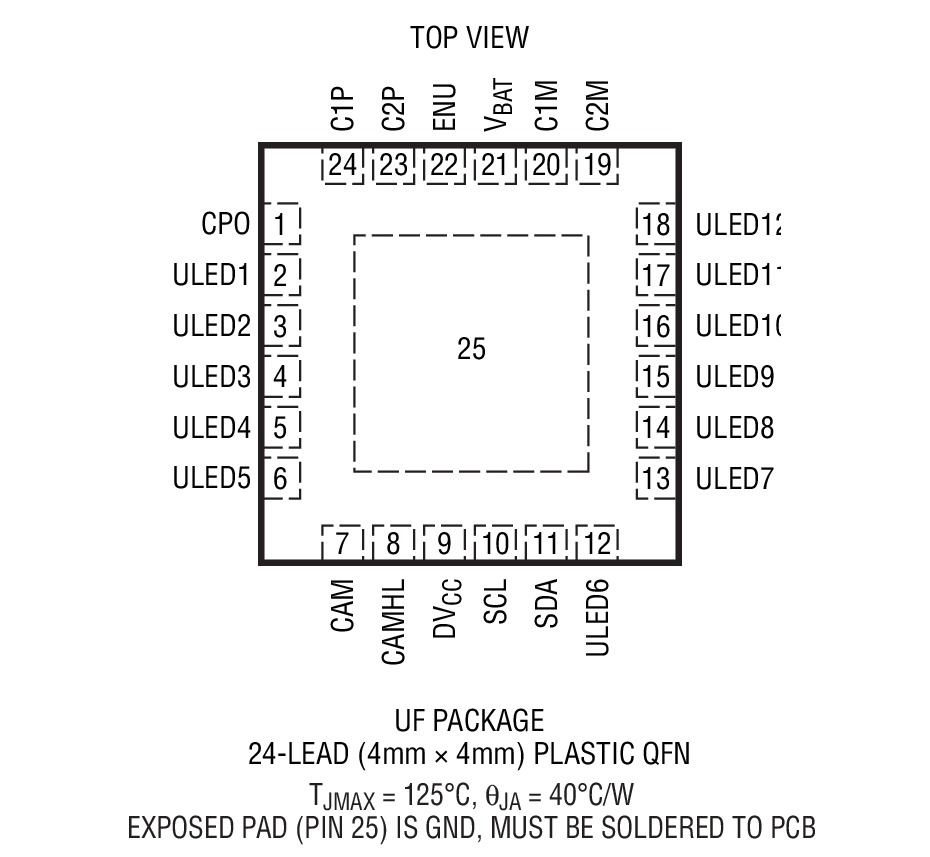

- 4mm×4mmの24ピンQFNプラスチック･パッケージ
製品概要
LTC3207は、高集積マルチディスプレイLEDドライバです。このデバイスは高効率で低ノイズのチャージポンプを内蔵し、12個のユニバーサルLED電流源と1個のカメラLED電流源に電力を供給することができます。LTC3207は5個の小さいセラミック･コンデンサを使用するだけで、完全なLED電源および電流コントローラを構成することができます。
ディスプレイ電流は内蔵の高精度電流リファレンスによって設定されます。I2Cシリアル･インターフェイスを介して、すべてのユニバーサル電流源に対して調光、オン/オフ、点滅、グラデーションを個別に制御可能です。また、6ビット･リニアDACを使用して、ユニバーサルLED電流源ごとに輝度を調整することができます。カメラ電流源は、輝度を調整するための4ビット･リニアDACを内蔵しています。
LTC3207のチャージポンプは、LED電流源の電圧に基づいて効率を最適化します。このデバイスは1倍モードで起動し、いずれかのイネーブルされたLED 電流源がドロップアウト状態になると、自動的に昇圧モードに切り替わります。最初のドロップアウトで1.5倍モードに切り替わり、次のドロップアウトで2倍モードに切り替わります。また、I2Cポートを介してデータレジスタが更新されるたびに1倍モードにリセットされます。
アプリケーション
- QVGA+ディスプレイ付きビデオ電話
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R415 Reliability Data3/23/2018PDF25 K
-
AN108 - LTC3207/LTC3207-1 Users Guide10/15/2007PDF85K
-

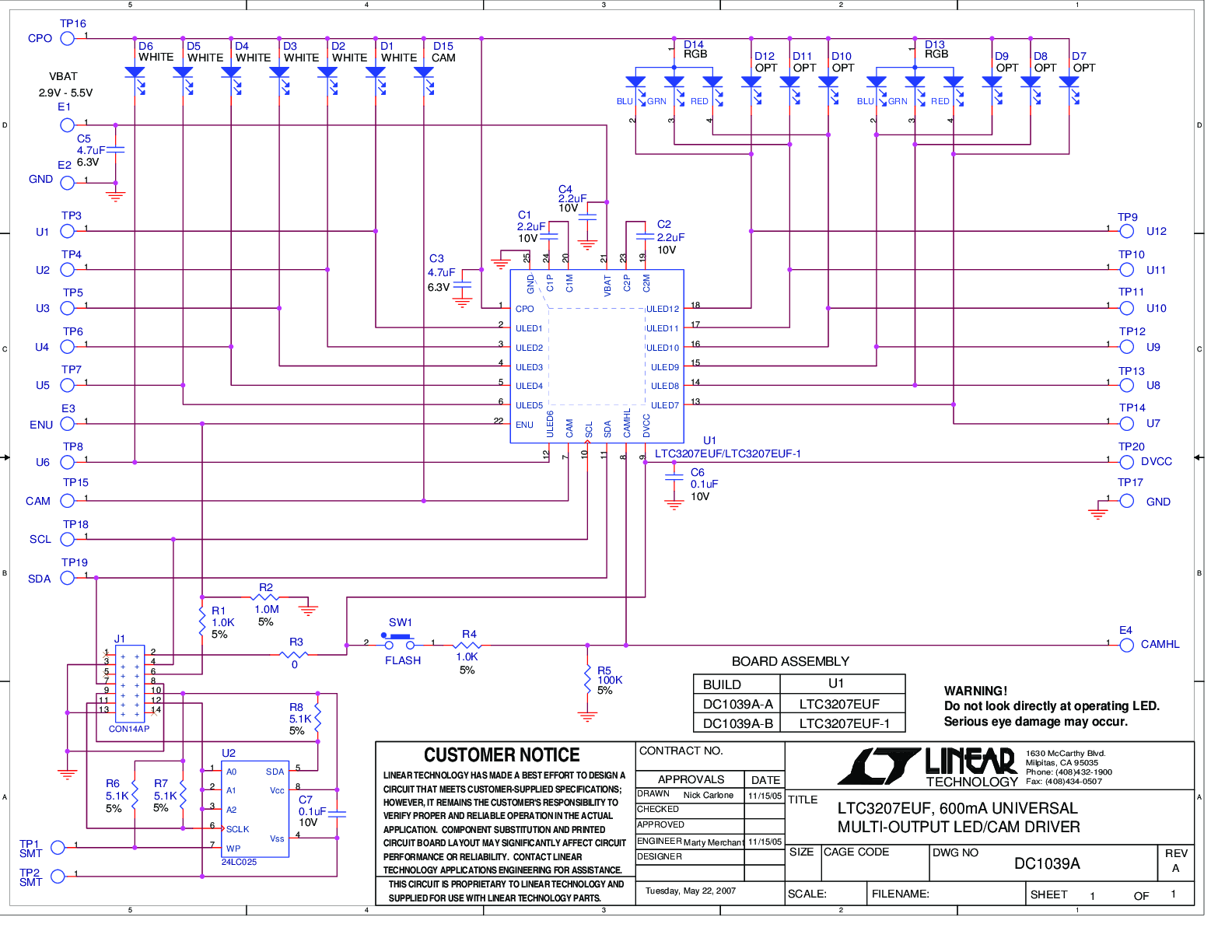

DC1039A - Demo Manual9/24/2009PDF744K
-
Universal 12-Output LED Driver Controls 4-RGB LEDs6/1/2007 LT Journal
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3207EUF#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3207EUF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3207EUF-1#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3207EUF-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R415 Reliability Data |
