LTC3126

新規設計に推奨

損失のない入力PowerPathを備えた42V、2.5A同期整流式降圧レギュレータ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 2つの入力電源間の継ぎ目のない自動的な移行
  • 広い入力電圧範囲:2.4V ~42V
  • 広い出力電圧範囲:0.818V ~VIN
  • 連続出力電流:最大2.5A
  • ピンで選択可能な優先モードと理想ダイオードORモード
  • Burst Mode®動作、IQ = 2μA
  • 1A、VIN = 12V、VOUT = 5Vでの効率:95%
  • シャットダウン時の電流:1μA
  • プログラム可能な入力UVLOしきい値
  • 入力有効インジケータ、優先チャネル・インジケータ、およびPGOODインジケータ
  • 200kHz~2.2MHz固定周波数PWM
  • 外部クロックに同期可能
  • 最小オン時間が60nsの電流モード制御
  • 最小限の外付け部品
  • 熱特性が改善された28ピン4mm×5mm QFNおよび28ピンTSSOPパッケージ

LTC3126は、損失のないPowerPathを内蔵した、効率の高い同期整流式降圧コンバータで、独立した2つの入力電源による継ぎ目のない動作をサポートします。ピンで選択可能な理想ダイオードORモードと、ユーザーがプログラム可能な低電圧ロックアウトしきい値を持つ優先入力モードにより、複数の入力電源間の遷移を完全に制御することができます。内蔵のPowerPathが備えている高速の自動切り替え機能により、ホールドアップ・コンデンサが不要になり、出力レールでの外乱が最小限に抑えられます。動作状態の入力チャネル・インジケータおよび独立した入力/ 出力パワーグッド信号により、電源システム状態の完全な帰還情報が得られます。

2.4V~42Vの広い入力電圧範囲、2.5Aの出力電流供給能力、および2μAのBurst Mode動作時静止電流により、LTC3126は、スーパーキャパシタ、自動車用バッテリ、安定化されていないACアダプタ、ほとんどの種類のバッテリのシングル/マルチセル・スタックなど、多種多様な電源で容易に使用することができます。そのほかの特長は、1μAのシャットダウン時電流、内部ソフトスタート、過熱保護などです。LTC3126は、熱特性が改善された28ピン(4mm×5mm)QFNパッケージおよび28ピンTSSOPパッケージで供給されます。


アプリケーション

  • 携帯型の産業用/ 通信テスト機器
  • バッテリおよびスーパーキャパシタのバックアップ電源
  • バッテリのバックアップ機能を備えた自動車用電源
  • 無停電電源

LTC3126
損失のない入力PowerPathを備えた42V、2.5A同期整流式降圧レギュレータ
2MHz, 3.3V/2.5A Supply from Automotive and Battery Inputs Switchover to Battery Power, 2.5A Load Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ & コントローラ 2
LTC4417 新規設計に推奨 優先順位付け PowerPath コントローラ
LTC4419 新規設計に推奨 18Vデュアル入力マイクロパワー PowerPathプライオリタイザ
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice


下記製品はLTspiceで使用することが出来ます。:

  • LTC3126

LTpowerCAD

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LTC3126
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。




評価用キット

eval board
DC2215A

LTC3126EUFD Demo Board | Dual Input Sync Buck, 4.3V ≤ VIN1 ≤ 42V, 6V ≤ VIN2 ≤ 8.4V (Operational to 42V), VOUT = 3.3V @ 2.5A

製品詳細

Demonstration Circuit 2215A, features the LTC3126, a synchronous buck converter with an integrated lossless input PowerPath™. Pin selectable (JP2) ideal diode-OR and priority input modes, with programmable undervoltage lockout thresholds provide control over the transition between input sources. The unique all N-channel architecture provides efficient operation from either of two input sources to a programmable output voltage. In this application the valid input voltage range is set to be from 4.3V to 42V on VIN1 and from 6V to 8.4V on VIN2 providing flexibility and voltage margin for a variety of applications and power sources. VIN2 can operate to 42V. Other input voltage ranges are possible by adjusting the VSET1/2 threshold values (set by resistors R9 thru R12) accordingly.

DC2215A
LTC3126EUFD Demo Board | Dual Input Sync Buck, 4.3V ≤ VIN1 ≤ 42V, 6V ≤ VIN2 ≤ 8.4V (Operational to 42V), VOUT = 3.3V @ 2.5A

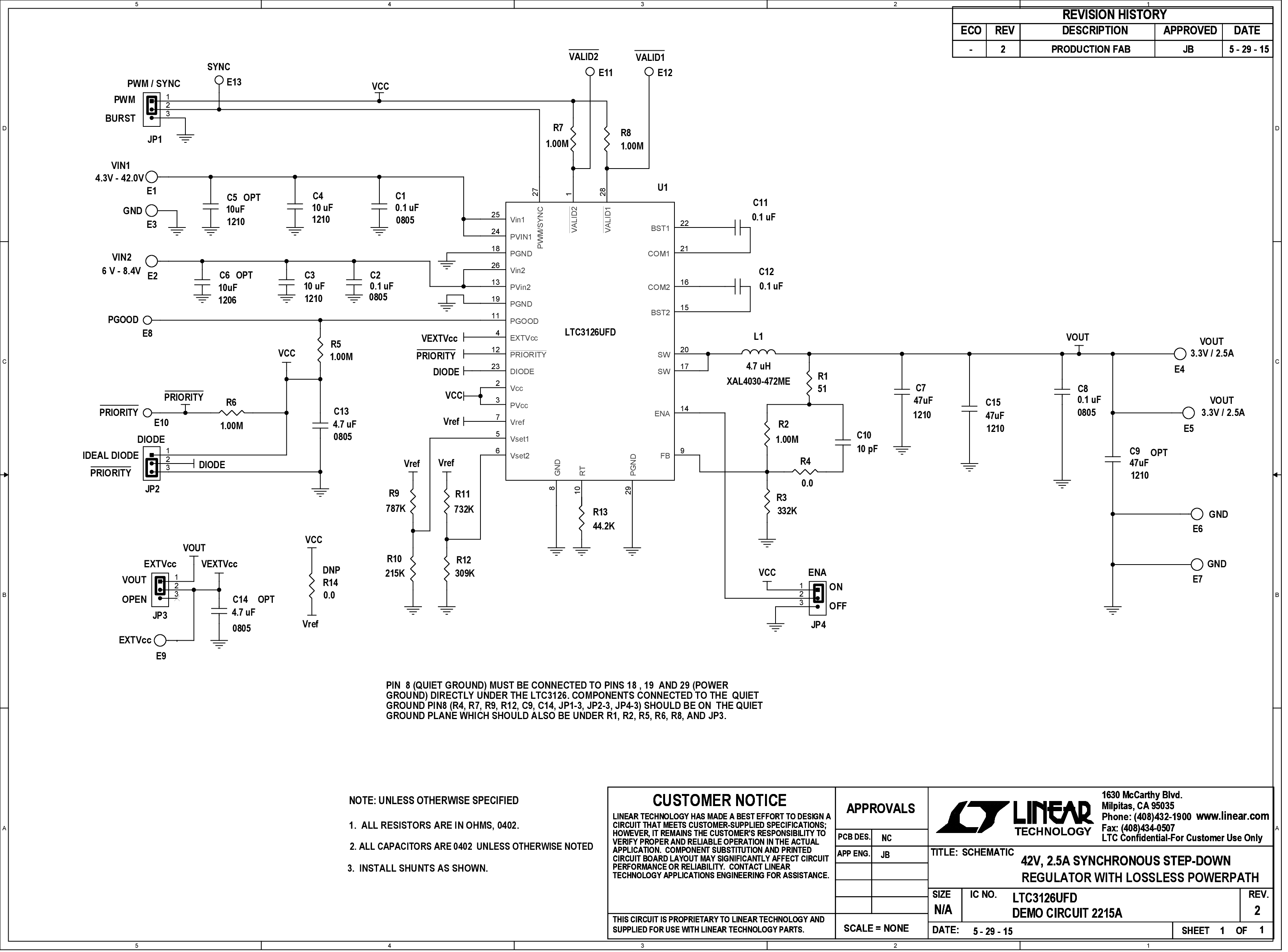

DC2215A - Schematic
