    LTC3126

    損失のない入力PowerPathを備えた42V、2.5A同期整流式降圧レギュレータ

製品概要

機能と利点

  • 内蔵の高効率デュアル入力PowerPath + 昇降圧DC/DCコンバータ
  • 理想ダイオードまたは優先VINのモード選択
  • VIN1およびVIN2の電圧範囲:2.2V~18V
  • VOUTの電圧範囲:2V~18V
  • いずれのVINもVOUTより高い、低い、または等しい値にすることが可能
  • VIN > 6Vの場合は2A時に5Vを出力
  • 1.2MHz低ノイズ固定周波数動作
  • 電流モード制御
  • すべてNチャネルのMOSFET内蔵
  • PWM動作またはBurst Mode®動作をピンで選択可能
  • 独立した高精度のRUNピンしきい値
  • 効率:最大94%
  • VINおよびVOUTのパワーグッド・インジケータ
  • IQ:スリープ時は50μA、シャットダウン時は2μA
  • 4mm × 5mm 24ピンQFNパッケージまたは28ピンTSSOPパッケージ

製品概要

LTC3118は、インテリジェントな低損失PowerPath制御回路を内蔵した、電圧範囲の広いデュアル入力の同期整流式昇降圧DC/DCコンバータです。独自のパワー・スイッチ・アーキテクチャにより、いずれか一方の入力電源から、入力電圧より値が高い、低い、または等しいプログラム可能な出力電圧を得るまで、効率的な動作を実現します。最大18Vの電圧供給能力により、多種多様なアプリケーションおよび電源に対応する柔軟性と電圧余裕度が得られます。

LTC3118は、固定の1.2MHz PWMモード周波数を使用する低ノイズの電流モード・アーキテクチャを採用しており、ソリューションの実装面積が最小限で済みます。軽負荷時に高い効率を得るため、自動Burst Mode動作を選択して、スリープ時に消費する静止電流をわずか50μAに抑えることができます。

システム・レベルの特長として、理想ダイオードまたはVINの優先モード、VINおよびVOUTのパワーグッド・インジケータ、独立したUVLOしきい値を設定するための高精度のRUNコンパレータ、およびシャットダウン時の出力切断回路を内蔵しています。この他の特長は、2μAのシャットダウン電流、短絡保護、ソフトスタート、電流制限、熱過負荷保護などです。

LTC3118は、熱特性が改善された24ピン(4mm × 5mm)QFNパッケージおよび28ピンTSSOPパッケージで供給されます。


アプリケーション

  • 複数の入力電源が接続されたシステム
  • バックアップ電源システム
  • 5V出力を得るためのACアダプタ入力またはリチウムイオン電池入力
  • 予備電源向けのバッテリ入力またはスーパーキャパシタ入力
  • 効率、柔軟性、性能の高い回路へのダイオードORデザインの置き換え

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

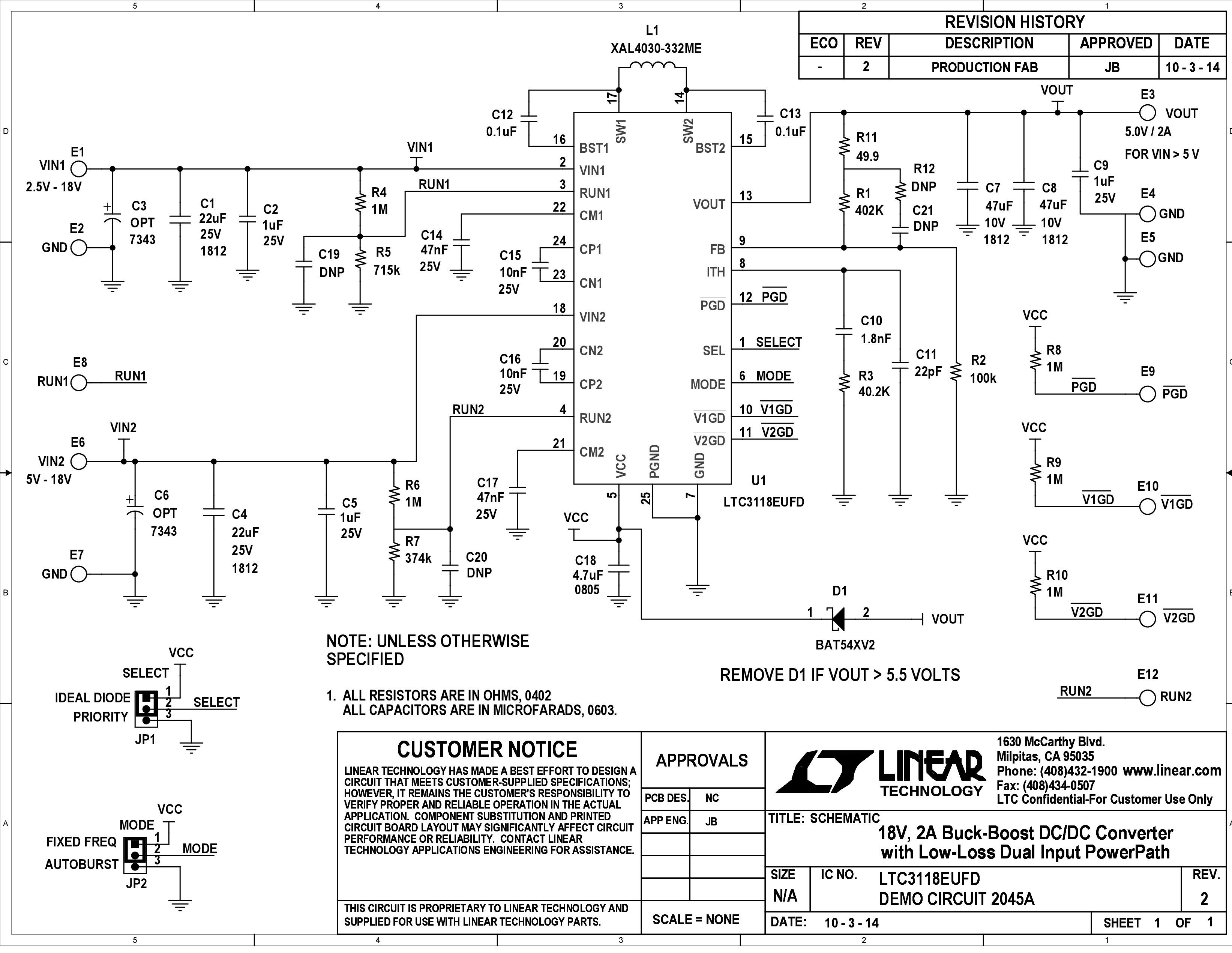

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3118

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3118
