LTC3122

出力切断機能を備えた15V、2.5A同期整流式の昇圧DC/DCコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$2.81
特長
  • 入力電圧範囲:1.8V~5.5V、起動後は最小500mV
  • 出力電圧範囲:2.2V~15V
  • 出力電流:800mA(VIN = 5V、VOUT = 12Vの場合)
  • シャットダウン時に出力を入力から切断
  • 同期整流式:効率は最大95%
  • 突入電流制限
  • 外部クロックに同期可能な最大3MHzの調整可能スイッチング周波数
  • 選択可能なBurst Mode®動作:IQ = 25μA
  • 出力過電圧保護
  • ソフトスタート
  • シャットダウン時のIQ <1μA
  • 熱特性の改善された3mm × 4mm × 0.75mmの12ピンDFNパッケージおよびMSOPパッケージ
製品概要
show more Icon

LTC3122は、真の出力切断機能と突入電流制限機能を備えた同期整流式の昇圧DC/DCコンバータです。2.5Aの電流制限機能の他に最大15Vの出力電圧を設定する機能を備えているので、LTC3122は要求の厳しいさまざまなアプリケーションに最適です。いったん起動すると、入力電圧が500mVまで低下しても動作を継続できるので、多くのアプリケーションで動作時間を延長できます。

LTC3122はシャットダウン時の出力切断を特長としており、これにより、入力電力の消耗が劇的に減少し、VOUT を完全に放電させることができます。100kHz~3MHzでの調整可能なPWMスイッチングにより、最高の効率を得るアプリケーションや設置面積を最小にするアプリケーションに最適です。ノイズの影響を受けやすいアプリケーションでは、発振器を外部クロックに同期させることもできます。選択可能なBurst Mode動作により、静止電流は25μAに減少するので、負荷の全範囲で高い効率を確保できます。内蔵のソフトスタート回路により、起動時の突入電流が制限されます。

その他に、1μA未満のシャットダウン時電流や、短絡状態、熱的過負荷状態、出力過電圧状態での強固な保護などの機能があります。LTC3122は、高さの低い(3mm × 4mm × 0.75 mm)12ピンのDFNパッケージと、熱特性の改善された12ピンのMSOPパッケージで供給されます。


アプリケーション

  • RF電源
  • 圧電アクチュエータ
  • 小型DCモータ
  • バッテリ(5V)またはバックアップ・コンデンサを電源とする12Vアナログ・レール

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$2.81

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3122EDE#PBF
  • HTML
  • HTML
LTC3122EDE#TRPBF
  • HTML
  • HTML
LTC3122EMSE#PBF
  • HTML
  • HTML
LTC3122EMSE#TRPBF
  • HTML
  • HTML
LTC3122HMSE#PBF
  • HTML
  • HTML
LTC3122HMSE#TRPBF
  • HTML
  • HTML
LTC3122IDE#PBF
  • HTML
  • HTML
LTC3122IDE#TRPBF
  • HTML
  • HTML
LTC3122IMSE#PBF
  • HTML
  • HTML
LTC3122IMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3122EMSE#PBF

製造中

LTC3122EMSE#TRPBF

製造中

LTC3122HMSE#PBF

製造中

LTC3122HMSE#TRPBF

製造中

LTC3122IMSE#PBF

製造中

LTC3122IMSE#TRPBF

製造中

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

4 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3122EMSE#PBF

製造中

LTC3122EMSE#TRPBF

製造中

LTC3122HMSE#PBF

製造中

LTC3122HMSE#TRPBF

製造中

LTC3122IMSE#PBF

製造中

LTC3122IMSE#TRPBF

製造中

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

4 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1764A

LTC3122EDE Demo Board I 1.8V to 5.5VIN, 12VOUT @ 0.8A

zoom

DC1764A

LTC3122EDE Demo Board I 1.8V to 5.5VIN, 12VOUT @ 0.8A

LTC3122EDE Demo Board I 1.8V to 5.5VIN, 12VOUT @ 0.8A

製品の詳細

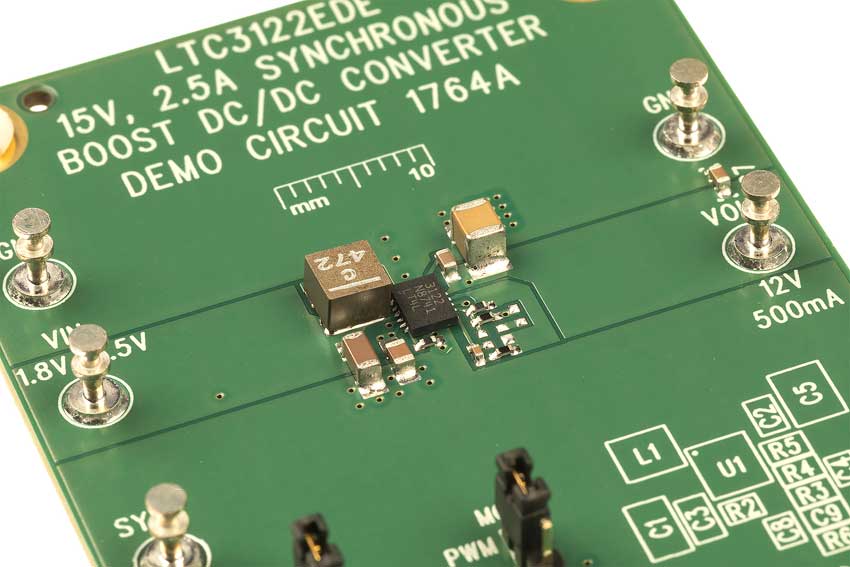

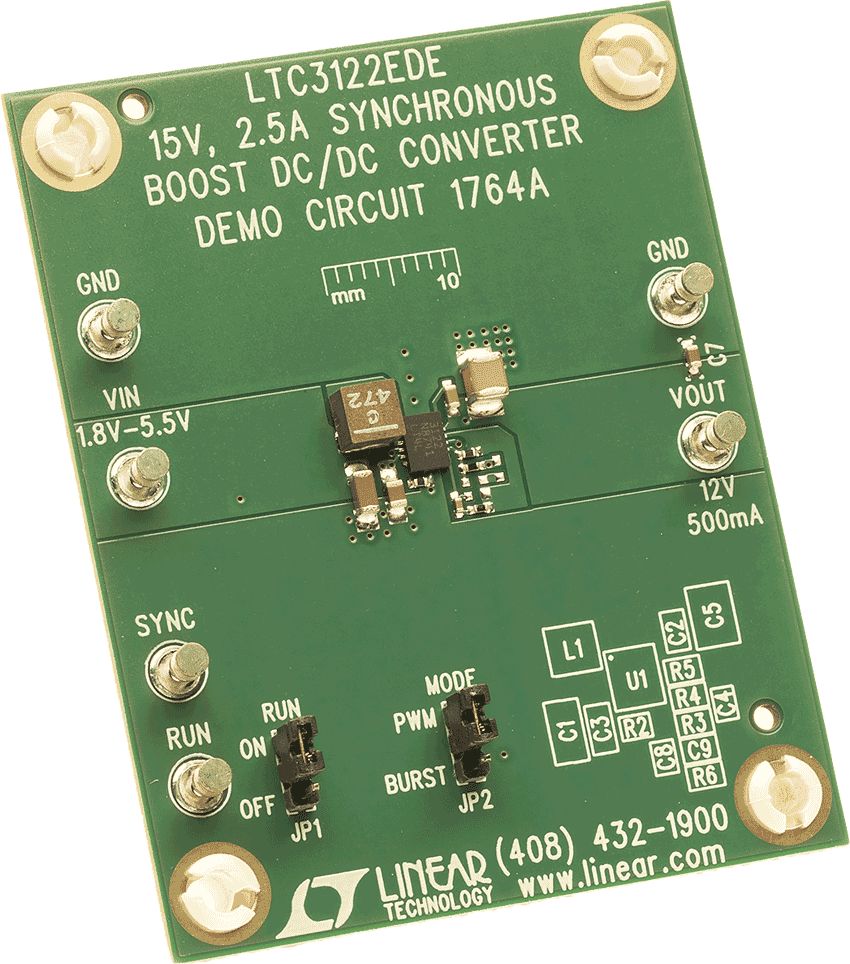

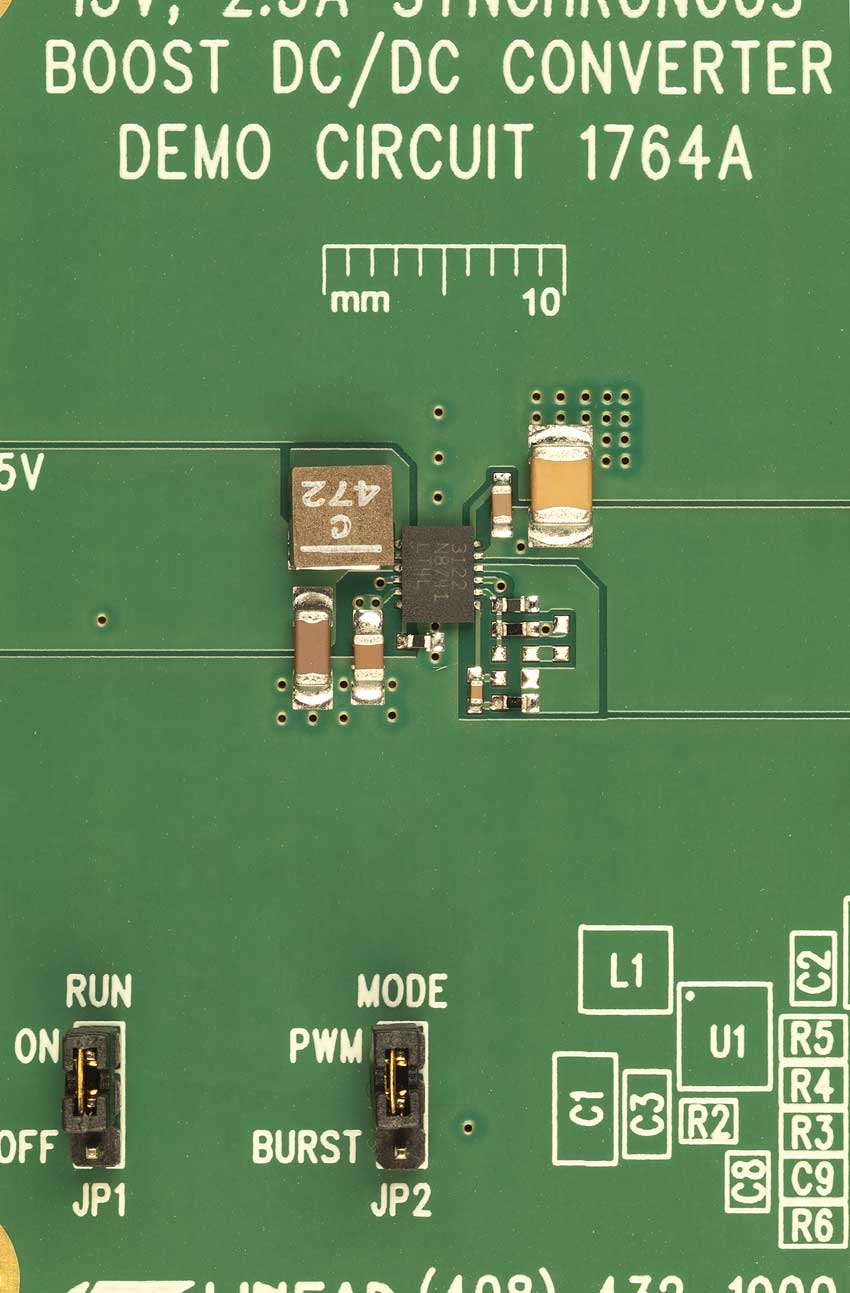

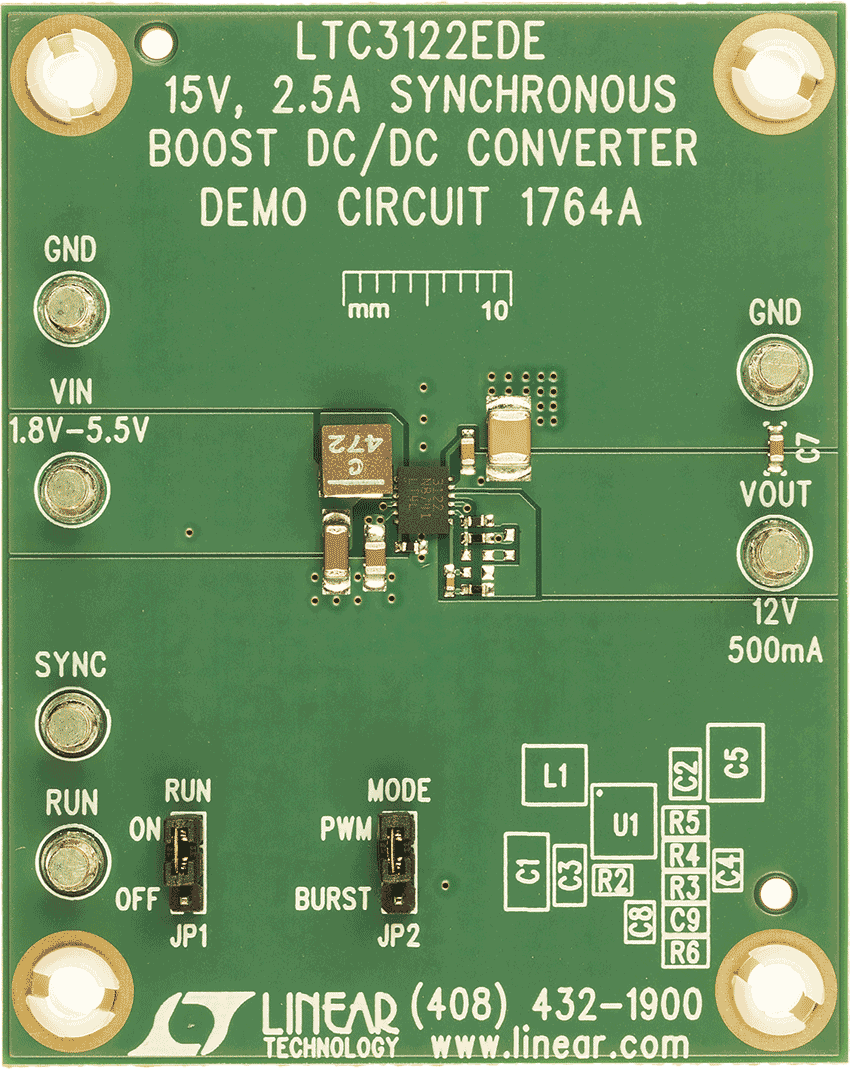

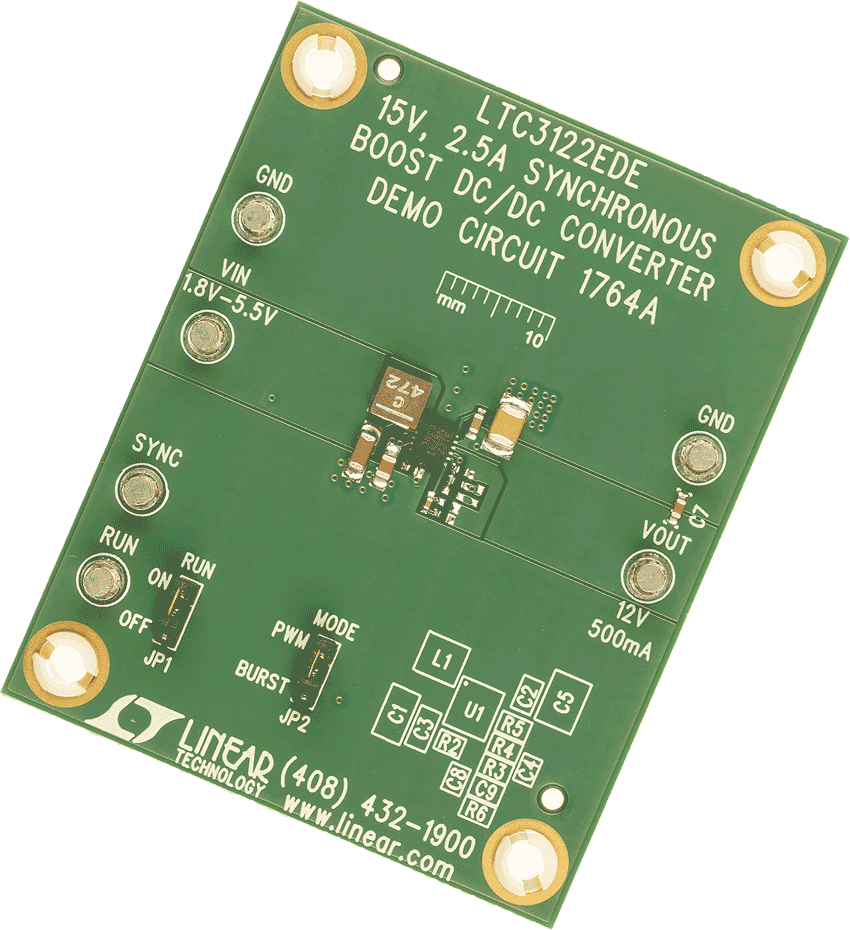

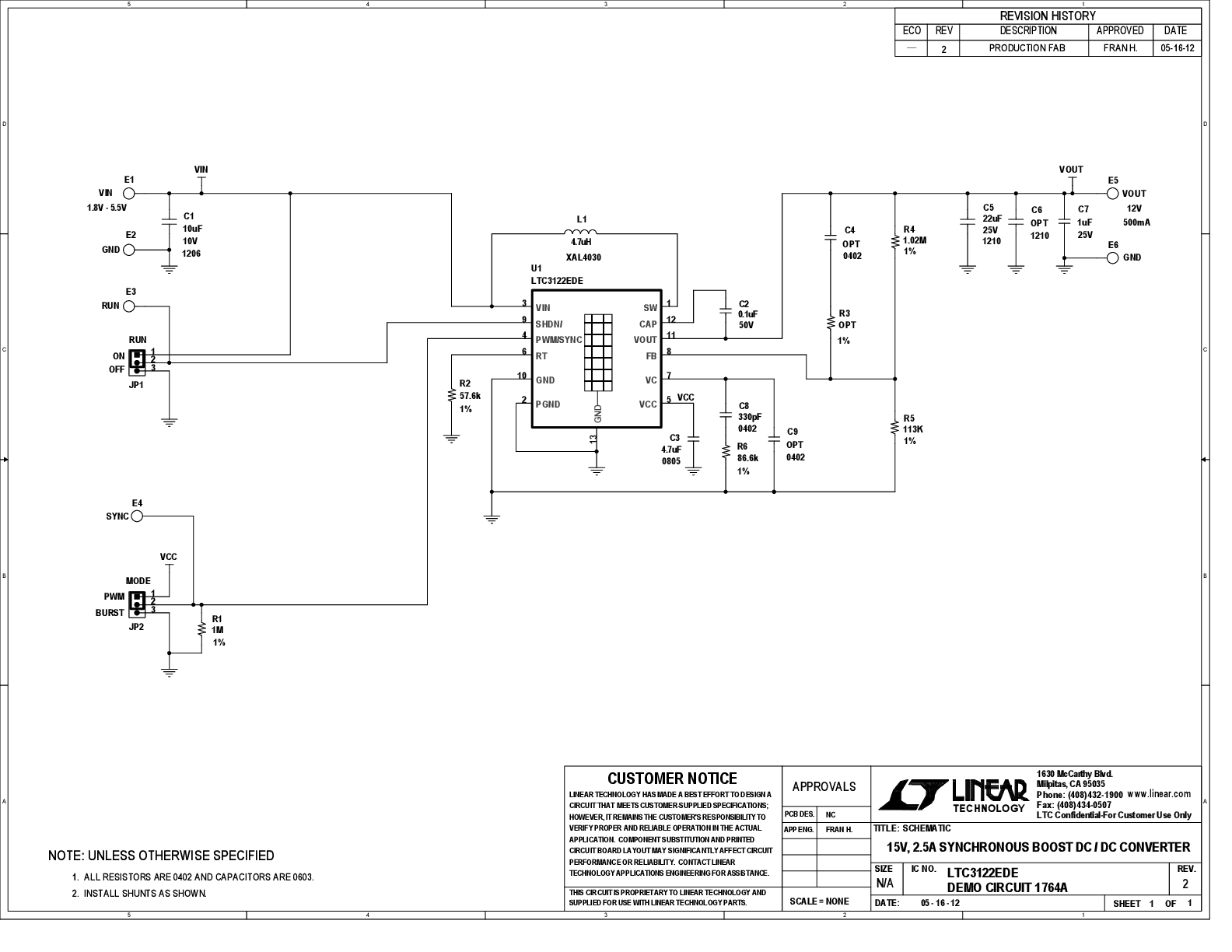

Demonstration circuit 1764A is a 5.5V input, 12V output at 800mA synvhronous boost DC/DC power supply featuring the LTC3122. The IC includes internal high and low side 2.5A switches and features selectable PWM or Burst Mode® operation for high efficiency at low output current. The board operates from an input voltage as low as 1.8V and continues to operate down to 500mV once started. The output is fixed at 12V although other voltages between 2.2V and 15V can be selected by resistor changes.
