LTC3124

出力切断機能を備えた15V、5A、2相同期整流式昇圧DC/DCコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$3.91
特長
  • 入力電圧範囲:1.8V~5.5V、起動後は500mV
  • 可変出力電圧:2.5V~15V
  • 出力電流(VIN = 5V、VOUT = 12V):1.5A
  • 2相制御により出力電圧リップルを低減
  • シャットダウン時に出力を入力から切断
  • 同期整流動作:最大95%の効率
  • 突入電流の制限
  • 外部クロックに同期できる最大3MHzのプログラム可能なスイッチング周波数
  • 選択可能なBurst Mode®動作:IQ=25μA
  • 出力過電圧保護
  • 内部ソフトスタート
  • シャットダウン時のIQは1μA未満
  • 熱特性が改善された16ピン(3mm × 5mm × 0.75mm)DFNパッケージおよびTSSOPパッケージ
製品概要
show more Icon

LTC3124は、真の出力切断機能と突入電流制限機能を備えた2相同期整流式昇圧DC/DCコンバータで、最大15Vの出力電圧を供給できます。2相動作により、インダクタとコンデンサのピーク・リップル電流を大幅に低減できるので、インダクタとコンデンサのサイズを最小限に抑えることができます。位相当たり2.5Aの電流制限機能のほかに、出力電圧を最大15Vに設定できるので、LTC3124は要求の厳しいさまざまなアプリケーションに適しています。いったん起動すると、入力電圧が500mVに低下するまで動作を持続できます。

LTC3124のスイッチング周波数は100kHz~3MHzの範囲でプログラム可能なので、最高の効率または最小のソリューション実装面積に合わせてアプリケーションを最適化できます。ノイズの影響を受けやすいアプリケーションの場合には、発振器を外部クロックに同期させることができます。選択可能なBurst Mode動作により、静止電流を25μAに低減して、負荷の全範囲にわたって高い効率を確保できます。ソフトスタート回路を内蔵しているので、起動時の突入電流を制限できます。

そのほかの機能としては、1μA未満のシャットダウン電流や、短絡状態、熱的過負荷状態、および出力過電圧状態での堅牢な保護があります。LTC3124は、16ピンDFNパッケージおよび熱特性が改善されたTSSOPパッケージで供給されます。


アプリケーション

  • RF/マイクロ波パワーアンプ
  • 圧電アクチュエータ
  • 小型DCモータ、感熱式プリンタ
  • バッテリ、5V、またはバックアップ・コンデンサを電源とする12Vアナログ・レール

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$3.91

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3124EDHC#PBF
  • HTML
  • HTML
LTC3124EDHC#TRPBF
  • HTML
  • HTML
LTC3124EFE#PBF
  • HTML
  • HTML
LTC3124EFE#TRPBF
  • HTML
  • HTML
LTC3124HFE#PBF
  • HTML
  • HTML
LTC3124HFE#TRPBF
  • HTML
  • HTML
LTC3124IDHC#PBF
  • HTML
  • HTML
LTC3124IDHC#TRPBF
  • HTML
  • HTML
LTC3124IFE#PBF
  • HTML
  • HTML
LTC3124IFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3124EFE#PBF

製造中

LTC3124EFE#TRPBF

製造中

LTC3124HFE#PBF

製造中

LTC3124HFE#TRPBF

製造中

LTC3124IFE#PBF

製造中

LTC3124IFE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3124EFE#PBF

製造中

LTC3124EFE#TRPBF

製造中

LTC3124HFE#PBF

製造中

LTC3124HFE#TRPBF

製造中

LTC3124IFE#PBF

製造中

LTC3124IFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

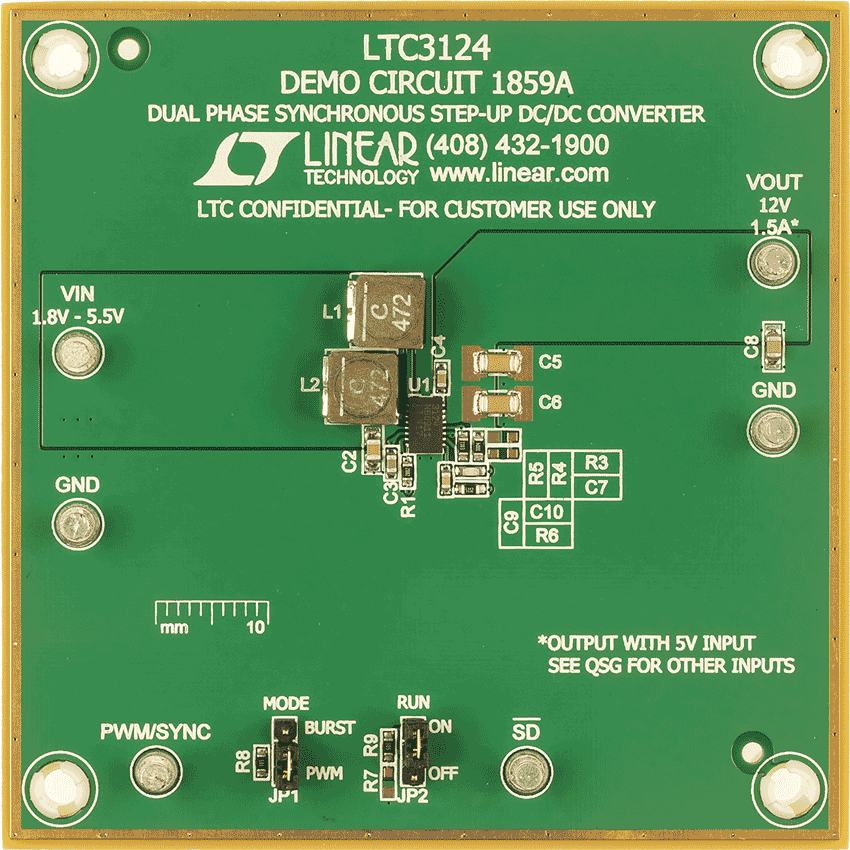

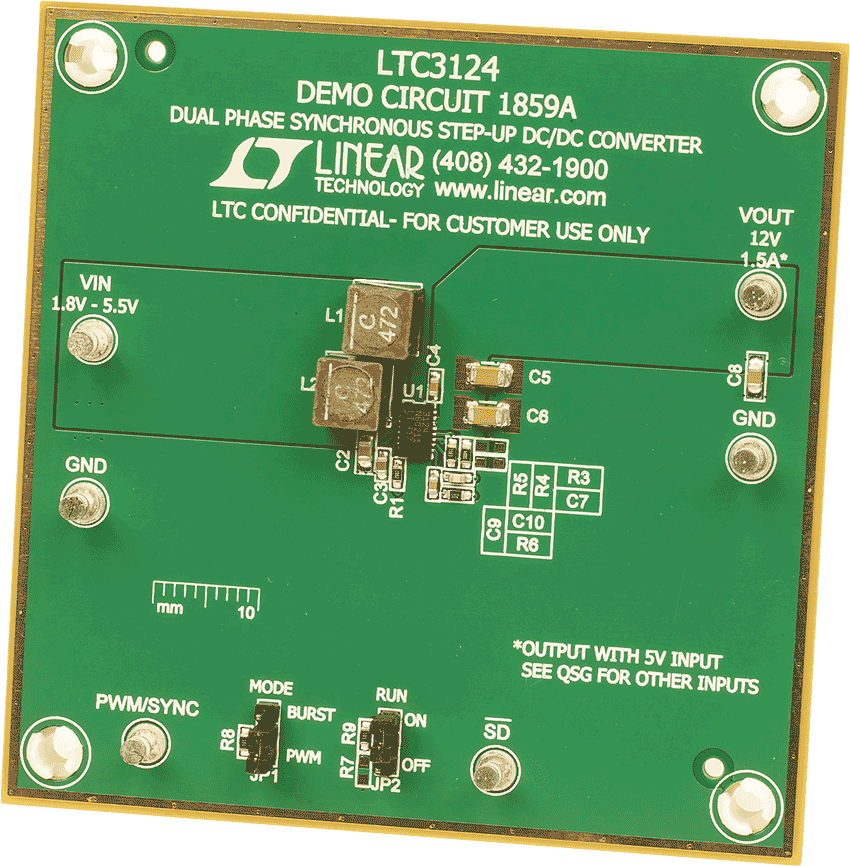

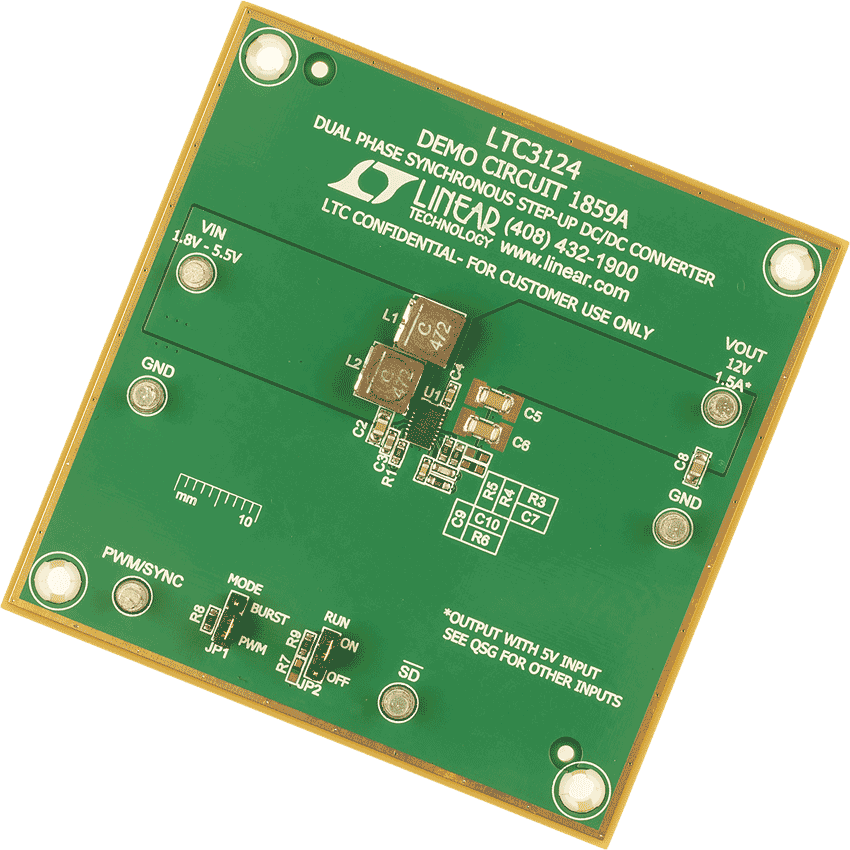

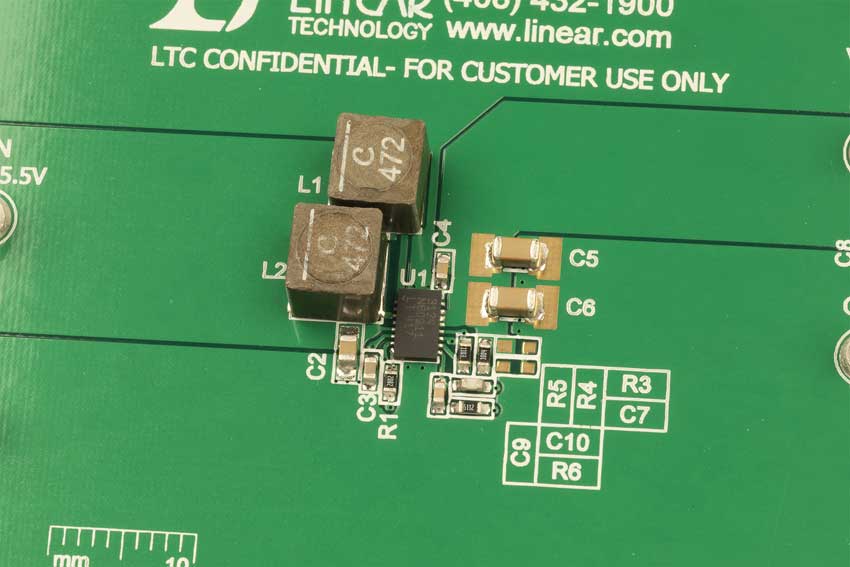

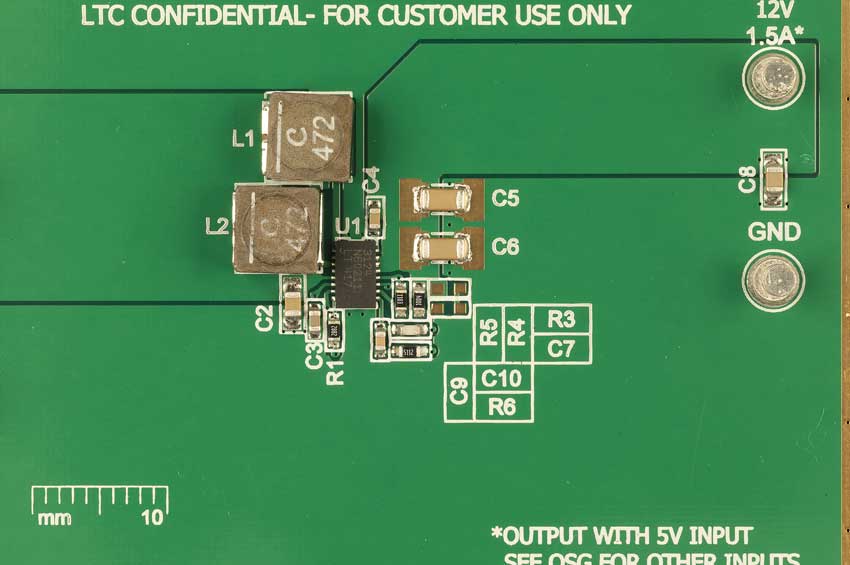

DC1859A

LTC3124 Demo Board | 2-Phase Sync Boost, 1.8V ≤ VIN ≤ 5.5V, VOUT = 12V @ Up to 1.5A

zoom

DC1859A

LTC3124 Demo Board | 2-Phase Sync Boost, 1.8V ≤ VIN ≤ 5.5V, VOUT = 12V @ Up to 1.5A

LTC3124 Demo Board | 2-Phase Sync Boost, 1.8V ≤ VIN ≤ 5.5V, VOUT = 12V @ Up to 1.5A

製品の詳細

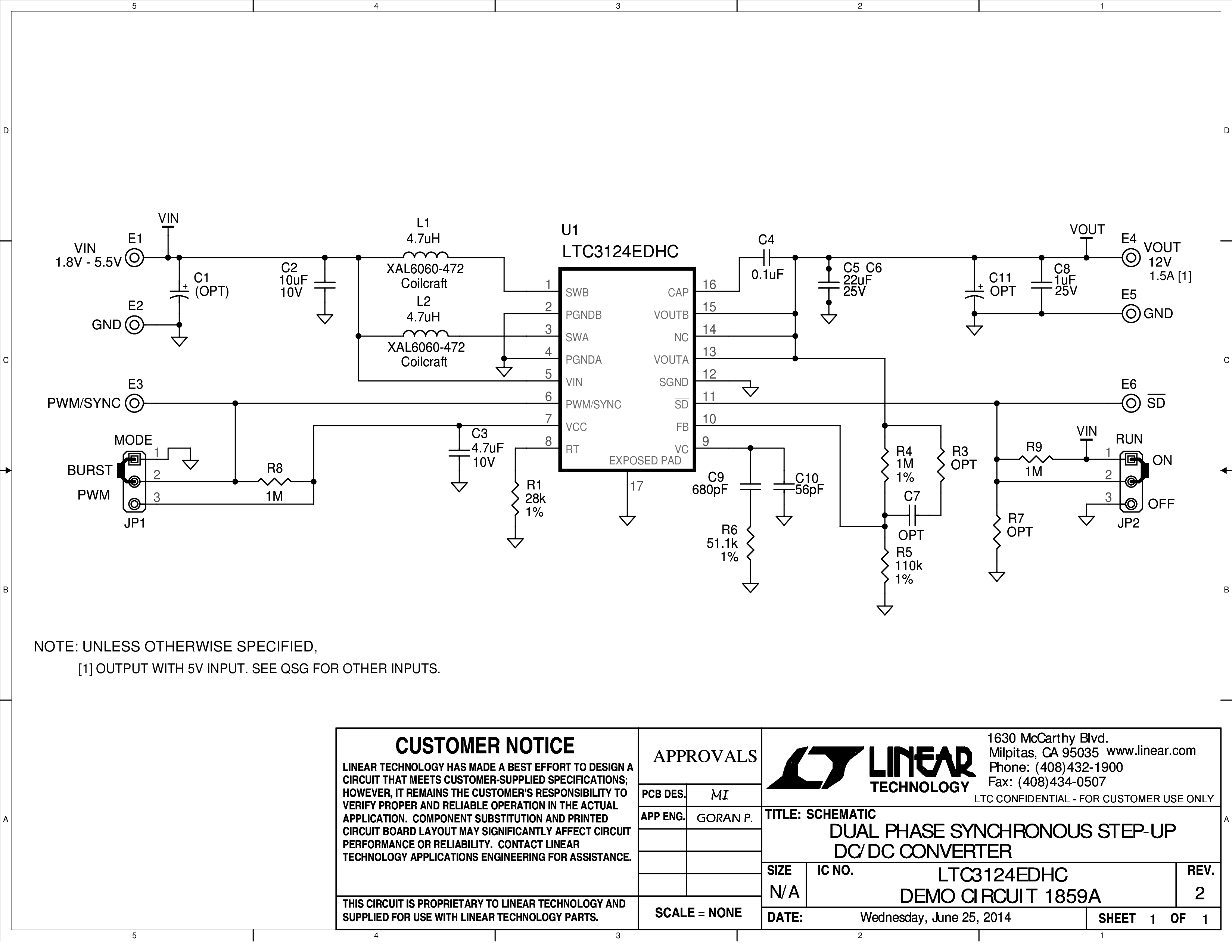

Demonstration circuit DC1859 is a dual phase DC/DC boost converter featuring the LTC3124. The DC1859A operates over 1.8V to 5.5V input and it generates 12V at 1.5A output from a 5V input. The LTC3124 has a 2% precise voltage reference, which can generate an output voltage with 2.2% tolerance when 0.1% voltage divider resistors are used. The 1MHz switching frequency operation results in a small and efficient circuit. The converter operates with only one phase in burst mode and achieves over 90% efficiency with a 100mA load. The demonstration circuit can be easily modified to generate different output voltages.



ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
