LTC2979

16 チャンネル PMBus 低電圧電源システム・マネージャ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.A)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$15.88
特長
  • 16 個の電源をシーケンス／トリム／マージン付けして監視
  • 故障を管理、遠隔測定を監視、故障ログを作成
  • PMBus 準拠のコマンド・セット
  • LTpowerPlay® GUI のサポート
  • 電源をターゲットの 0.5 % 以内にマージンまたはトリム付け
  • チャンネルごとの高速 OV/UV 監視回路
  • 複数のアナログ・デバイセズ PSM デバイス間でシーケンシングと障害管理を調整
  • 内部 EEPROM に自動的に障害ログを記録
  • 追加ソフトウェアなしで自動動作
  • 内部温度および入力電圧の監視回路
  • 16 個の出力電圧、2 個の入力電圧、内部ダイ温度の正確な監視
  • I2C/SMBus シリアル・インターフェース
  • 3.13 V ～ 3.47 V から給電
  • プログラマブルなウォッチドッグ・タイマー

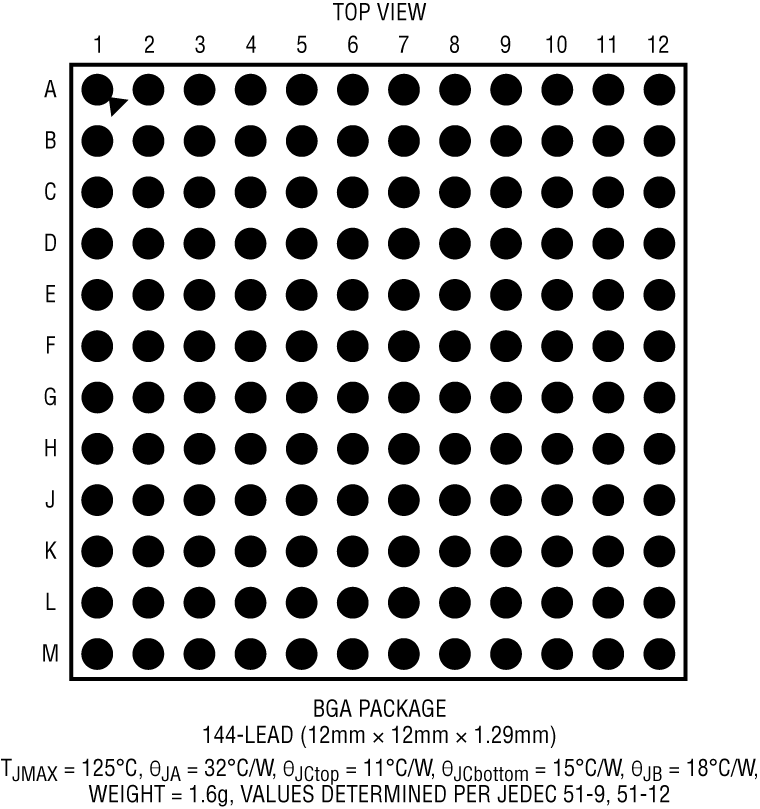

  • 144 ピン 12 mm × 12 mm BGA パッケージを採用
  • LTpowerPlay® 構成および開発ツール
製品概要
show more Icon

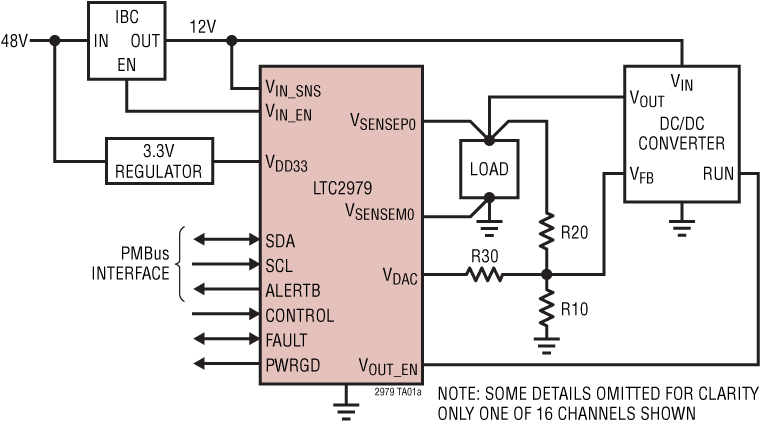

LTC2979 は、シーケンス／トリム（サーボ）／マージン付け、監視、故障の管理、遠隔測定、故障ログの作成に使用できる、16 チャンネル電源システム・マネージャです。PMBus コマンドが電源シーケンス、正確なポイント・オブ・ロード電圧調整、マージニングをサポートします。DAC は独自のソフト接続アルゴリズムを使用し、電源の乱れを最小限に抑えます。監視機能には、16 個の電源出力チャンネルと 2 個の電源入力チャンネルでの過電圧と低電圧の閾値の制限のほか、高温と低温の制限が含まれます。プログラマブルな故障検知応答により、故障検知後に電源をディスエーブルし、オプションで再試行できます。電源をディスエーブルする故障で、故障ステータスとその関連遠隔測定をブラック・ボックス EEPROM ストレージに保存するよう自動的にトリガできます。内蔵 16 ビット ADC が 16 の出力電圧、2 つの入力電圧、ダイ温度を監視します。また、奇数番号のチャンネルは、電流検出抵抗にかかる電圧を測定するように設定できます。プログラマブルなウォッチドッグ・タイマーは、マイクロプロセッサのアクティビティで待機状態を監視し、必要に応じてマイクロプロセッサをリセットします。1 線式バスにより、アナログ・デバイセズの複数のパワー・システム・マネージメント（PSM）デバイス間で電源が同期されます。EEPROM で ECC を設定することで、追加ソフトウェアなしで自動動作がサポートされます。

アプリケーション
  • コンピュータおよびネットワーク・サーバー
  • 工業用試験および計測
  • 高信頼性システム
  • 医療用画像処理
  • ビデオ
