LTC2930

調整可能なリセットタイマと手動リセット機能を備えた6電源モニタ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.08
特長
  • 同時に6つの電源をモニタ:

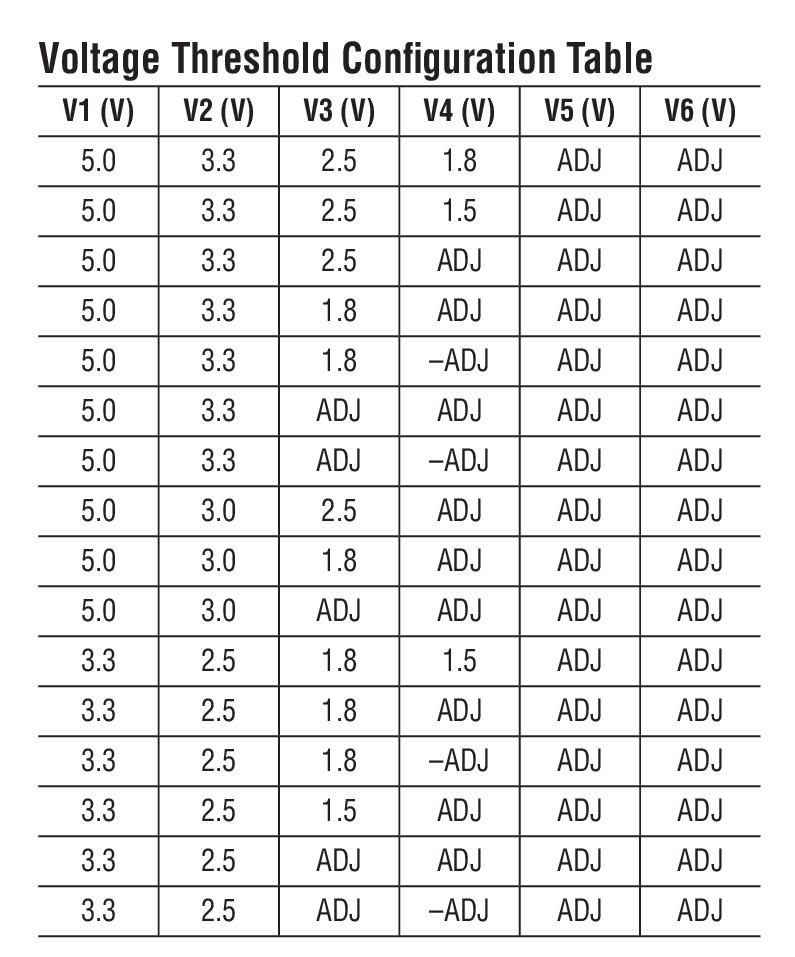

  • 5V、3.3V、3V、2.5V、1.8V、1.5V、±可変電圧のスレッショルドから16種類の組み合わせを選択可能
  • 保証スレッショルド精度:±1.5%
  • 調整可能なリセット・タイムアウト
  • 低消費電流:52μA
  • 手動リセット・ピン
  • 電源グリッチ耐性
  • VCC1VでRSTを保証
  • 125℃までの高温動作

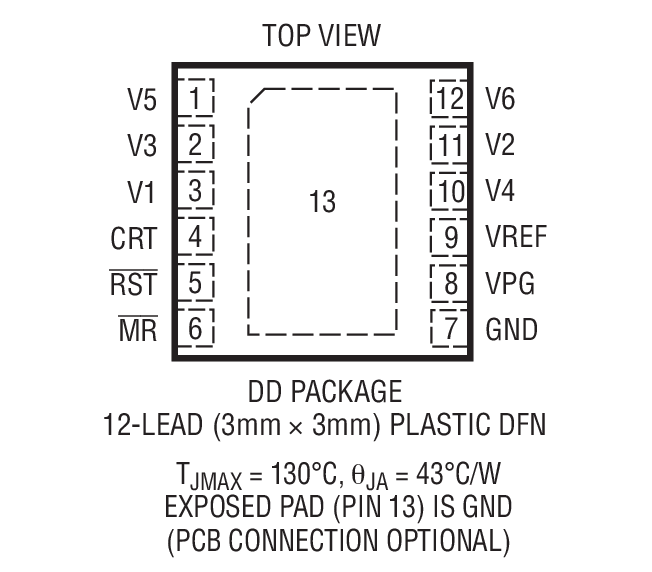

  • 12ピン3mm×3mm DFNパッケージ
製品概要
show more Icon

LTC2930は最大6つの電源電圧を使用するシステム向けの電源モニタです。モード選択ピンに接続された外付け抵抗分割器を使用して、プリセットまたは可変電圧モニタの16種類の組み合わせからモニタ電圧を選択することができます。プリセット電圧スレッショルドは全温度範囲で±1.5%です。また、入力を0.5Vの公称スレッショルドで調整可能です。

リセット・タイムアウト時間は外付けコンデンサを使用して調整可能です。リセット・イベントは、手動リセット入力の手動リセット・ボタンを使用して生成することができます。高い電圧スレッショルド精度とグリッチ耐性により、誤ったトリガリングのない信頼できるリセット動作が可能です。RST出力は、VCCが1Vに低下しても、正しい状態になることが保証されており、外部電圧まで外部でプルアップすることができます。

LTC2930の消費電流は52μAで、消費電力に敏感なシステムに最適です。また、モニタ入力数を5つ以下に構成することも可能です。


アプリケーション

  • デスクトップおよびノートブック・コンピュータ
  • マルチ電圧システム
  • テレコム機器
  • 携帯用バッテリ駆動機器
  • ネットワーク・サーバー
  • 車載

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.08

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2930CDD#PBF
  • HTML
  • HTML
LTC2930CDD#TRPBF
  • HTML
  • HTML
LTC2930HDD#PBF
  • HTML
  • HTML
LTC2930HDD#TRPBF
  • HTML
  • HTML
LTC2930IDD#PBF
  • HTML
  • HTML
LTC2930IDD#TRPBF
  • HTML
  • HTML
