LTC2920

シングル/デュアル電源マージニング・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$1.72
特長
  • マージン電圧精度:0.4%以下
  • 電流設定範囲: 400:1
  • 対称/非対称の高電圧および低電圧マージニング
  • 電源あたり1本の制御ピン-“H”、フロート、“L”
  • 電源あたり1本の電流設定抵抗
  • 広いVCC:2.2V < VCC < 6V
  • 広い出力:0.6V < VMARGIN < (VCC -0.6V)
  • 5ピンThinSOTパッケージのシングル・デバイス(LTC2920-1)
  • 8ピンMSOPパッケージのデュアル・デバイス(LTC2920-2)
製品概要
show more Icon

LTC2920は、自動PCBテスト中に電源や電源モジュールの出力電圧の上限/下限を正確に調整できます。電源のフィードバック・ノードや電圧調整ピンに電流をソースまたはシンクすることにより、電源の出力電圧を変更できます。このため、電子部品が所定の設計において電源電圧の規定された上限/下限で正確に動作することを検証することができます(このテストを電源マージニングと呼びます)。

LTC2920は1本の抵抗を使用して電圧マージニング電流を設定します。マージニング電流は400:1の範囲で設定できます。高精度のマージン電流はグランドまたはVCCの0.6V以内に供給可能です。

LTC2920-1はシングルのマージニング・コントローラです。LTC2920-2は個別に制御可能な2つのマージニング・チャネルを備えています。各チャネルはそれぞれ個別の制御ピンと電流設定抵抗を装備しています。LTC2920-2は2つの電源の対称マージニングや1つの電源の非対称マージニングに使用可能です。

LTC2920-1とLTC2920-2はいずれも調整された電圧リファレンスを内蔵しています。標準の電源マージニング精度は0.4%より良好です。


アプリケーション

  •  自動PCB製造テスト
  •  自動保全メンテナンス・テスト
  •  DC/DCコンバータ・モジュールのマージニング

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$1.72

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2920-1CS5#TR
  • HTML
  • HTML
LTC2920-1CS5#TRMPBF
  • HTML
  • HTML
LTC2920-1CS5#TRPBF
  • HTML
  • HTML
LTC2920-1IS5#TRMPBF
  • HTML
  • HTML
LTC2920-1IS5#TRPBF
  • HTML
  • HTML
LTC2920-2CMS8#PBF
  • HTML
  • HTML
LTC2920-2CMS8#TRPBF
  • HTML
  • HTML
LTC2920-2IMS8#PBF
  • HTML
  • HTML
LTC2920-2IMS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC2920-2CMS8#PBF

製造中

LTC2920-2CMS8#TRPBF

製造中

LTC2920-2IMS8#PBF

製造中

LTC2920-2IMS8#TRPBF

製造中

6 5, 2024

- 24_0004

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

5 24, 2021

- 20_0074

Discontinuation of Sn/Pb Plated Lead Finish Parts for S5, S6, TS8 Packages

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC2920-2CMS8#PBF

製造中

LTC2920-2CMS8#TRPBF

製造中

LTC2920-2IMS8#PBF

製造中

LTC2920-2IMS8#TRPBF

製造中

6 5, 2024

- 24_0004

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

5 24, 2021

- 20_0074

arrow down

Discontinuation of Sn/Pb Plated Lead Finish Parts for S5, S6, TS8 Packages

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

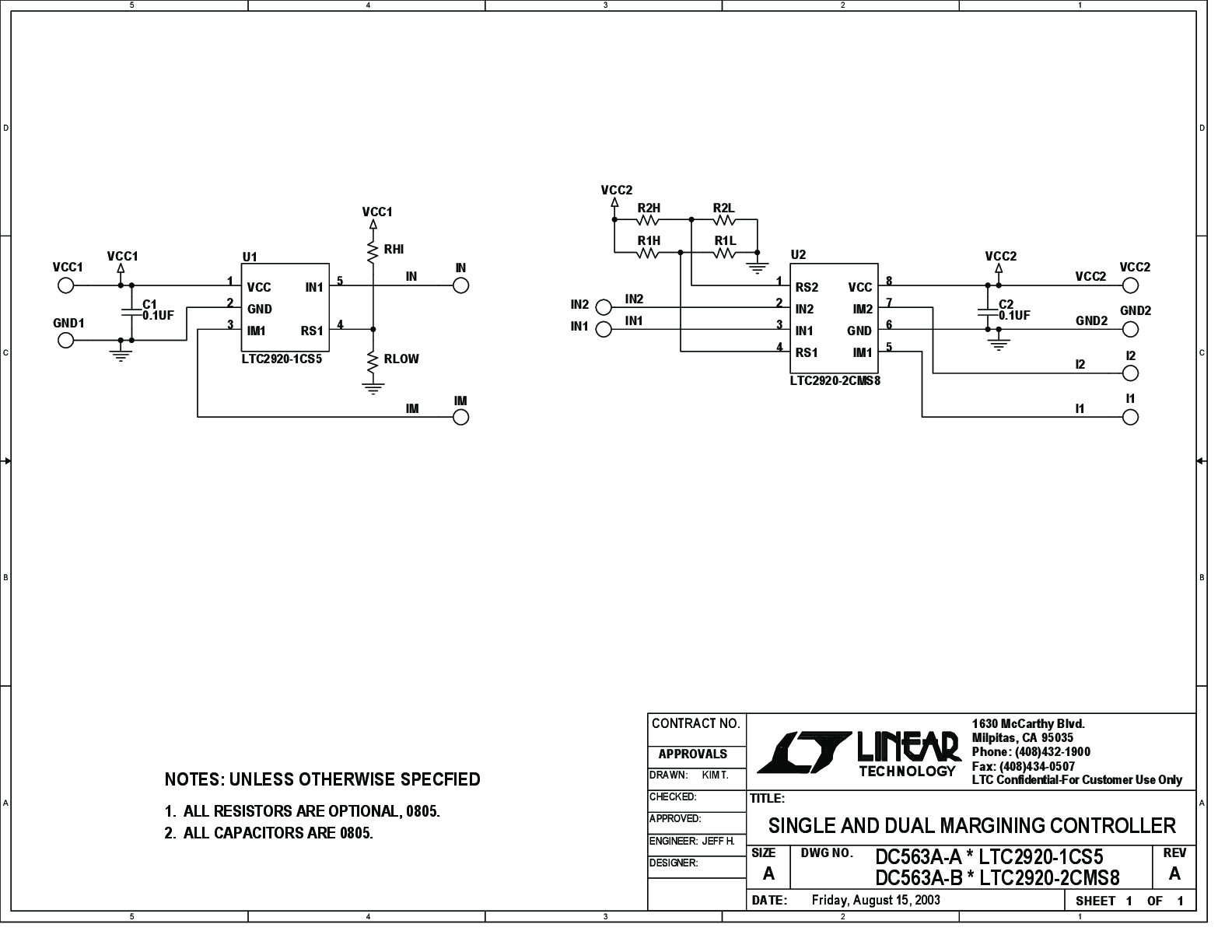

DC563A
