LTC2873

終端抵抗を切り替え可能なシングル・バスRS485/RS232マルチプロトコル・トランシーバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$5.31
特長
  • RS485トランシーバ1回路またはRS232トランシーバ1回路
  • 電源電圧:3V~5.5V
  • RS485:最大20Mbps
  • スルー制御のRS232動作:
    • 1Mbpsまたは250kbpsを選択可能
  • 内蔵のRS485(120Ω)終端抵抗とRS232(5kΩ)終端抵抗の自動選択
  • 高いESD耐電圧:±26kV(人体モデル)
  • ロジック・ループバック・モード
  • ロジック・インタフェース電圧範囲:1.7V ~5.5V
  • 最大256のRS485ノードをサポート
  • RS485レシーバのフェイルセーフ機能によりUARTのロックアップを防止
  • Hグレードを供給可能(–40°C~125°C)
  • 24ピン4mm×5mm QFNパッケージで供給可能
製品概要
show more Icon

LTC2873は、ピンで構成可能で堅牢なマルチプロトコル・トランシーバで、RS232、RS485、RS422の各プロトコルをサポートしつつ、3V~5.5Vの単電源で動作します。LTC2873は、同じ2つのバス・ピンを使用して、半二重RS485トランシーバまたはRS232トランシーバとして構成することができます。

ピン制御の終端抵抗を内蔵しているので、インタフェースを容易に再構成可能であり、外付け抵抗や制御リレーが不要です。ループバック・モードでは、自己診断テストのためにドライバ入力をレシーバ出力に接続します。RS485レシーバは1つのバスにつき最大256ノードをサポートし、フロート状態、短絡状態、または終端状態の入力に対して完全なフェイルセーフ機能を提供します。

内蔵のDC/DC昇圧コンバータは2mm×1.6mmの小型インダクタ1個とコンデンサ1個を使用しており、複数のRS232レベルを駆動するときに複数の電源を使用せずに済みます。


アプリケーション

  • ソフトウェアで選択可能なRS232/RS485/RS422インタフェース
  • 産業用センサおよびアクチュエータ
  • 警報システム
  • 交通管制および交通監視
  • 道路標識および巨大表示装置

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$5.31

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2873CUFD#PBF
  • HTML
  • HTML
LTC2873CUFD#TRPBF
  • HTML
  • HTML
LTC2873HUFD#PBF
  • HTML
  • HTML
LTC2873HUFD#TRPBF
  • HTML
  • HTML
LTC2873IUFD#PBF
  • HTML
  • HTML
LTC2873IUFD#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2364A

LTC2873 Demo Board | Single Bus RS232/RS485 Multiprotocol Transceiver with Integrated Termination (Shared I/O) (DC2026 Optional)

zoom

DC2364A

LTC2873 Demo Board | Single Bus RS232/RS485 Multiprotocol Transceiver with Integrated Termination (Shared I/O) (DC2026 Optional)

LTC2873 Demo Board | Single Bus RS232/RS485 Multiprotocol Transceiver with Integrated Termination (Shared I/O) (DC2026 Optional)

製品の詳細

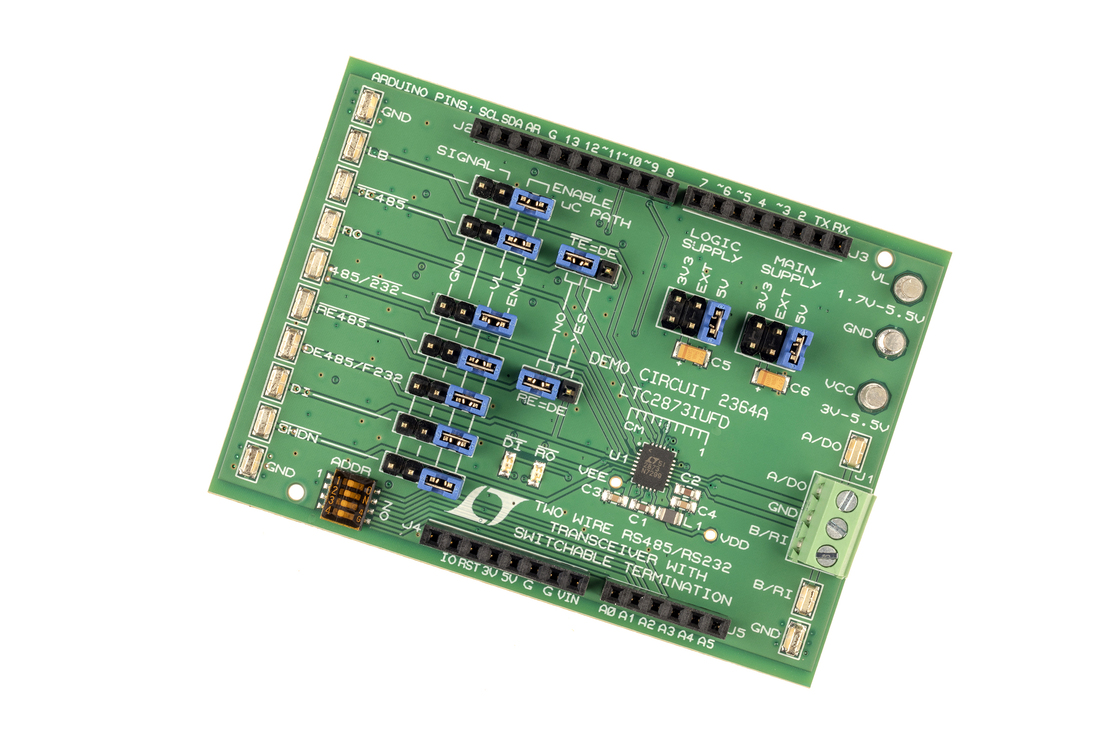

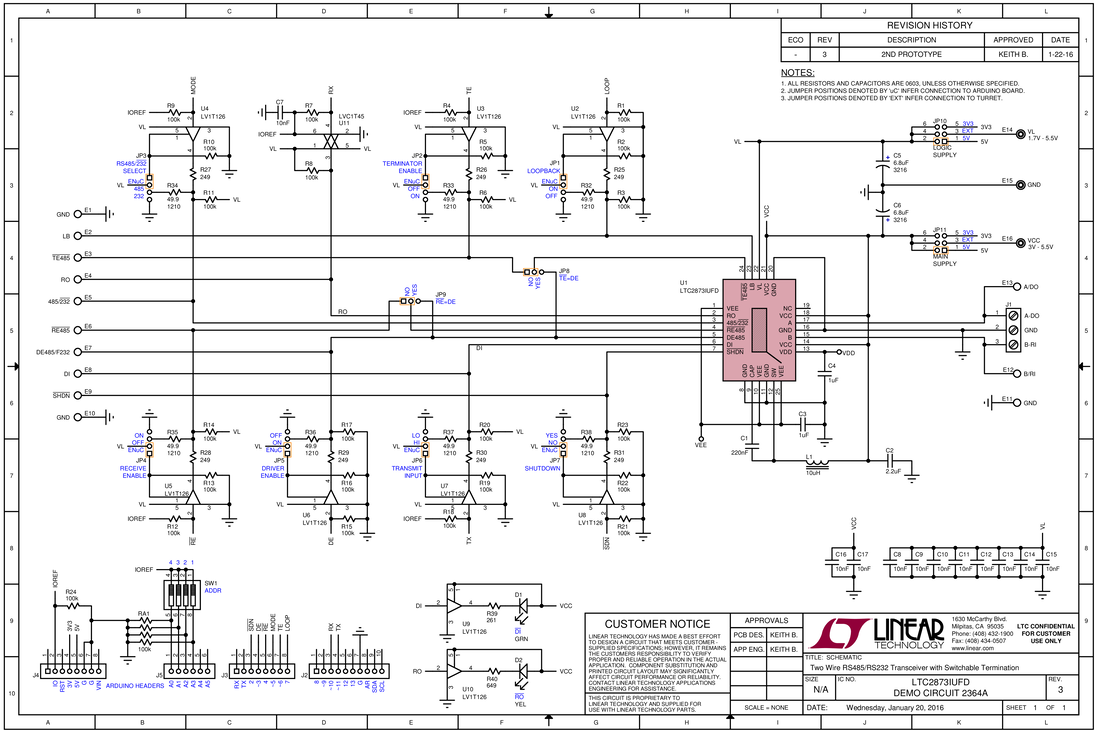

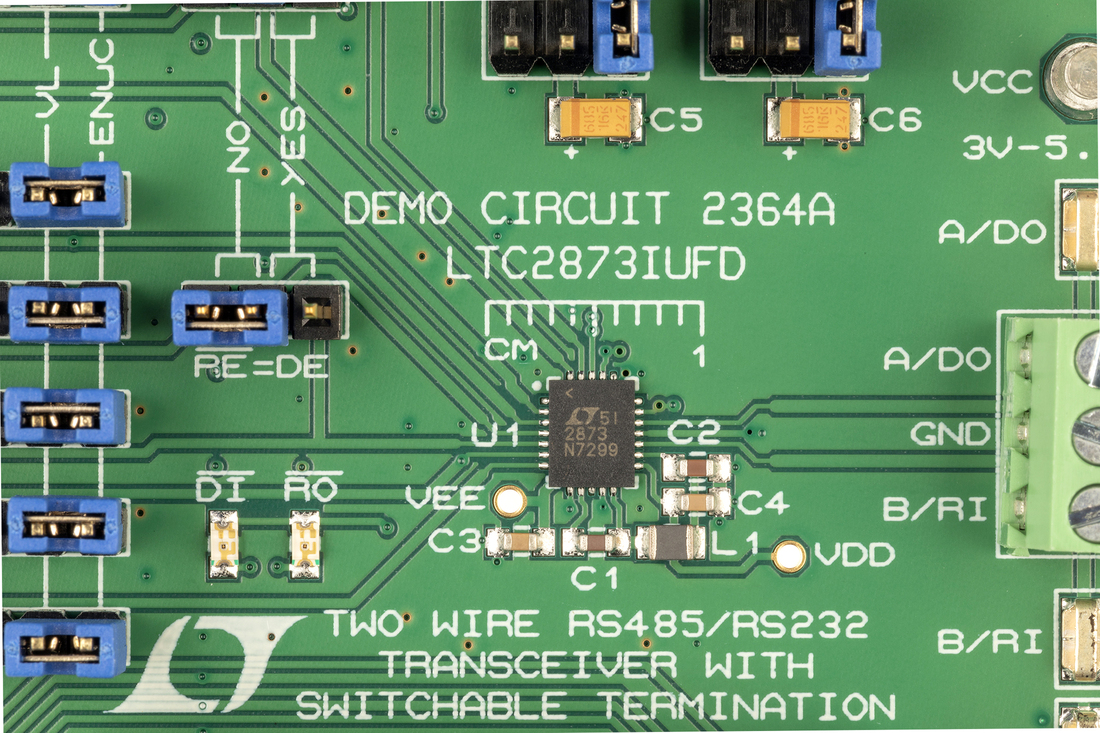

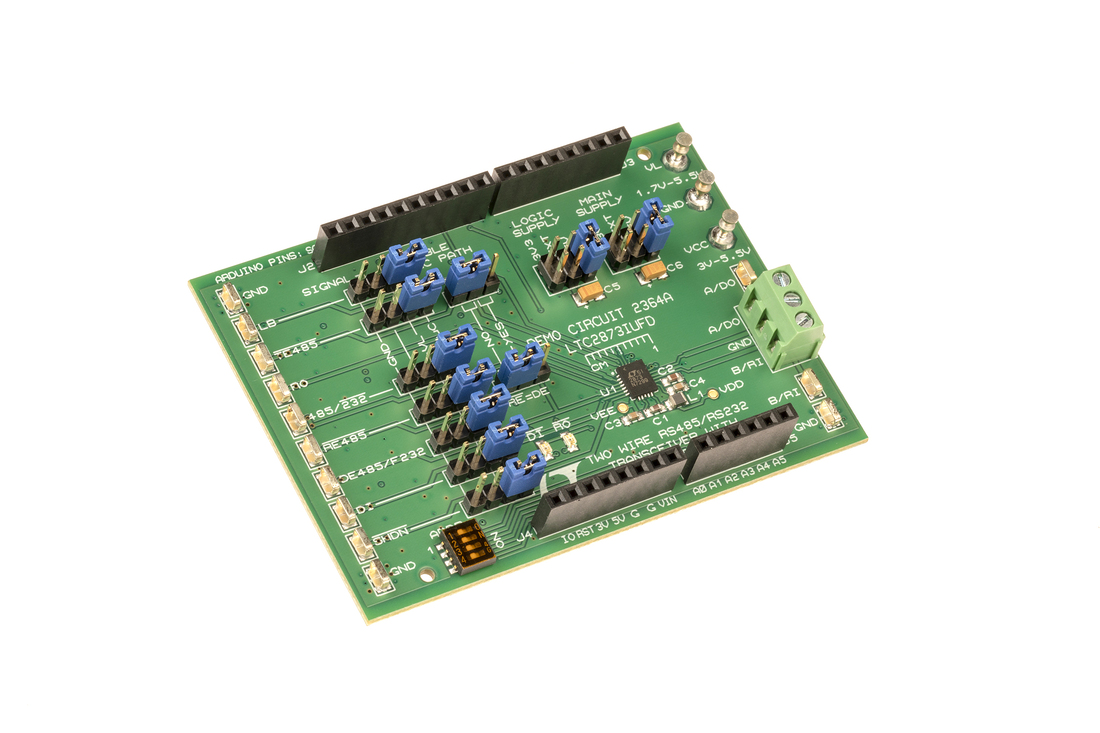

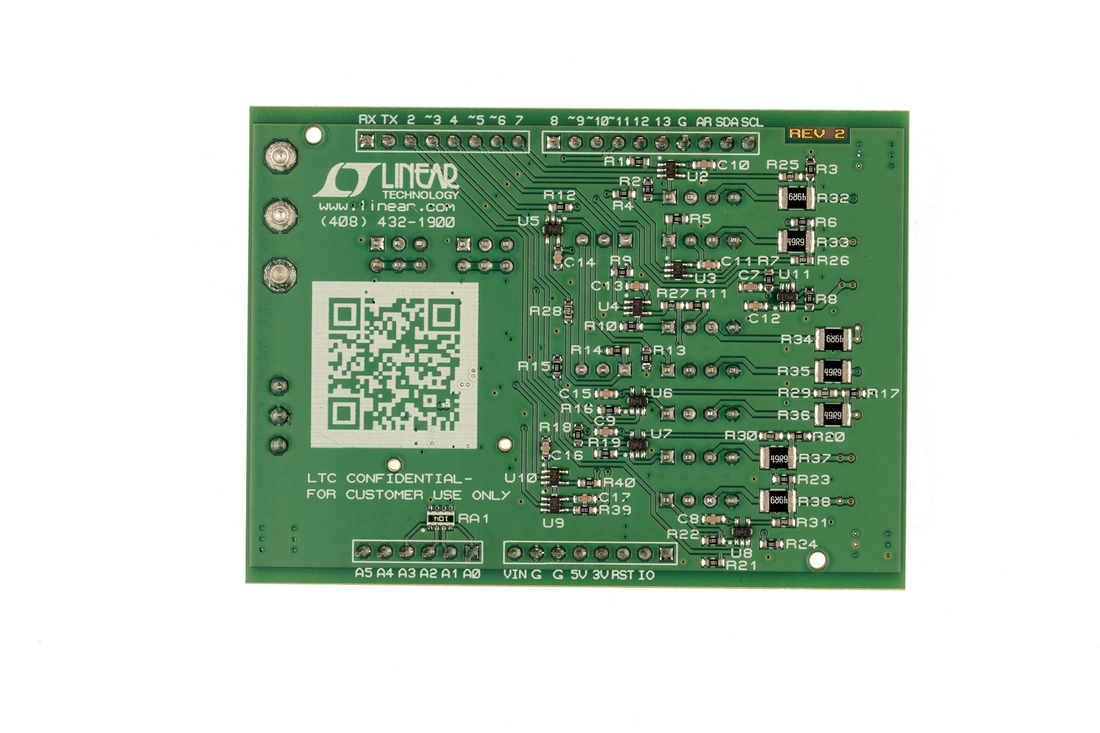

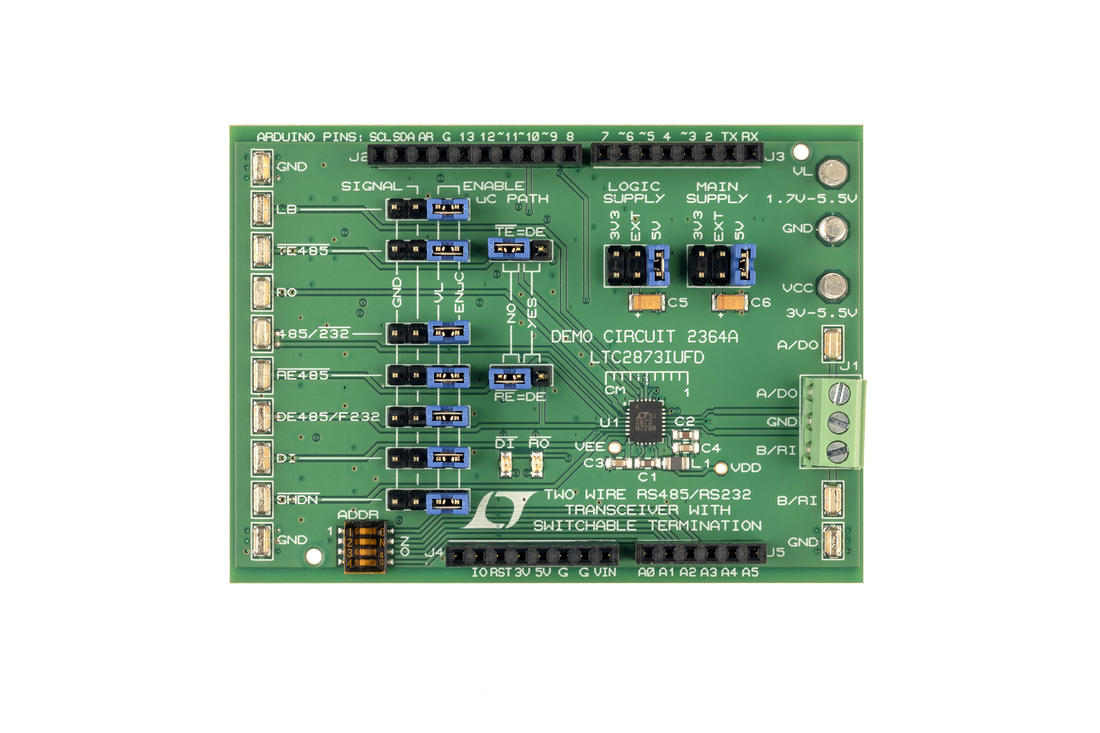

Demonstration circuit 2364A showcases the LTC2873 RS232/RS485 multiprotocol transceiver with integrated termination. The DC2364A operates as a stand-alone evaluation platform or can be used as a shield with a Linduino® or Arduino microcontroller board for quick and versatile evaluation of the LTC2873.


DC2026 is optional (not required).

ツールおよびシミュレーション

ツールおよびシミュレーション 2

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
