製品概要

機能と利点

  • 1個のRS485トランシーバと2個のRS232トランシーバ
  • 電源電圧:3V~5.5V
  • 20MbpsのRS485と500kbpsのRS232
  • RS485(120Ω)およびRS232(5kΩ)の内蔵終端抵抗の自動選択
  • 半二重/全二重RS485の切り換え
  • 高いESD耐量:±26kV(LTC2870)、±16kV(LTC2871)
  • ロジック・ループバック・モード
  • ロジック・インタフェース電圧範囲:1.7V~5.5V
  • 最大256のRS485ノードをサポート
  • RS485レシーバのフェイルセーフ機能により、UARTのロックアップを排除
  • 28ピン4mm × 5mm QFNおよびTSSOPパッケージ(LTC2870)、38ピン5mm × 7mm QFNおよびTSSOPパッケージ(LTC2871)で供給可能

製品概要

LTC2870/LTC2871は、ピンで構成可能な堅牢なマルチプロトコル・トランシーバで、RS232、RS485、RS422の各プロトコルをサポートしており、3V~5.5Vの単電源で動作します。LTC2870は、共用の入出力線上での2個のRS232シングルエンド・トランシーバまたは1個のRS485差動トランシーバとして構成できます。LTC2871は、専用の入出力線上で、2個のRS232トランシーバと1個のRS485トランシーバをそれぞれ独立して制御します。

ピン制御の終端抵抗を内蔵しているので、インタフェースを容易に再構成可能であり、外付け抵抗や制御リレーが不要です。半二重スイッチにより、4線および2線のRS485構成が可能です。ループバック・モードでは、ドライバ入力をレシーバ出力に接続して自己診断テストを行います。RS485レシーバは、バス1本当たり最大256ノードをサポートし、フロート状態、短絡状態、または終端状態の入力に対する完全なフェイルセーフ機能を備えています。

内蔵のDC/DC昇圧コンバータは小型インダクタ1個とコンデンサ1個を使用し、複数の電源を使用しなくてもRS232の電圧レベルを駆動できます。


アプリケーション

  • 柔軟なRS232/RS485/RS422インタフェース
  • ソフトウェアで選択可能なマルチプロトコル・インタフェース・ピン
  • POS端末
  • ケーブル中継器
  • プロトコル変換器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

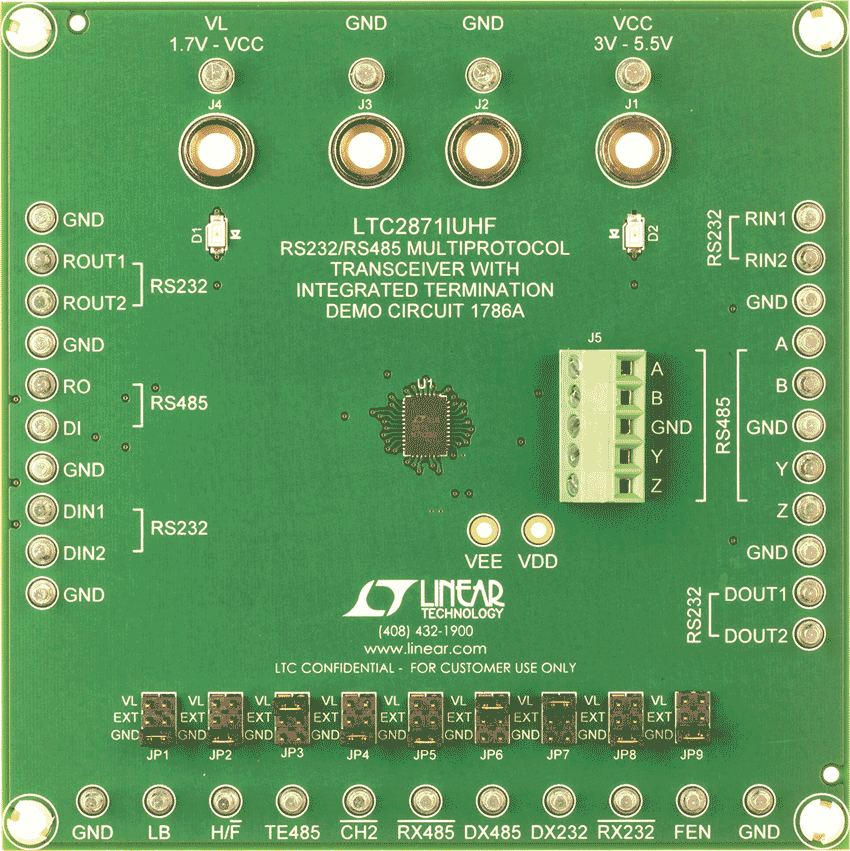

評価キット (1)
