    3V~5.5Vの±60Vフォルト保護付きRS485/RS422トランシーバ

  • LTC2864
    LTC2864

    3V~5.5Vの±60Vフォルト保護付きRS485/RS422トランシーバ

  • LTC2865
    LTC2865

    3V~5.5Vの±60Vフォルト保護付きRS485/RS422トランシーバ

製品概要

機能と利点

  • ±60Vまでの過電圧ライン・フォルトに対する保護
  • 電源電圧:3V~5.5V
  • データレート:20Mbpsまたは低EMIの250kbps
  • ESD(人体モデル)耐電圧:±40kV(インタフェース・ピン)、±15kV(それ以外のピン)
  • 改善されたレシーバおよびフェイルセーフなノイズ耐性
  • インタフェース・ピンでのIECレベル4 ESDおよびEFT

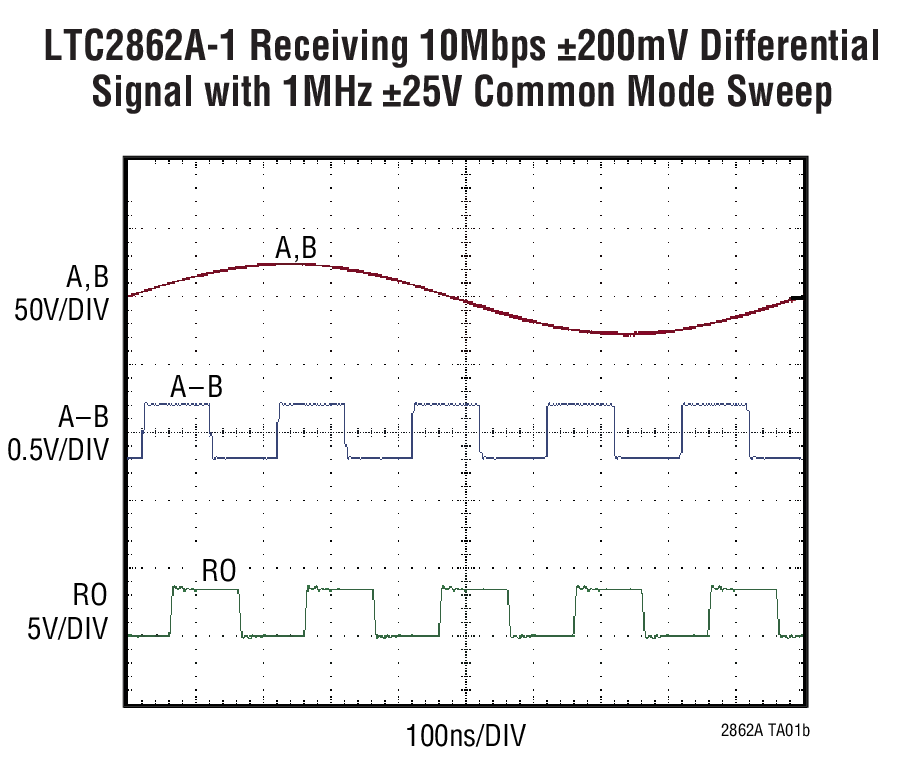

  • 拡張された同相範囲:±25V
  • フェイルセーフ・レシーバ動作を保証
  • 高入力インピーダンスにより、224ノードをサポート
  • MPグレード・オプションを使用可能(–55°C~125°C)
  • 差動レシーバのしきい値が完全に平衡しているため、デューティサイクルの歪みを低減
  • 電流制限ドライバおよびサーマル・シャットダウン
  • TIA/EIA-485-Aに準拠
  • LTC2862およびLT1785とピン互換

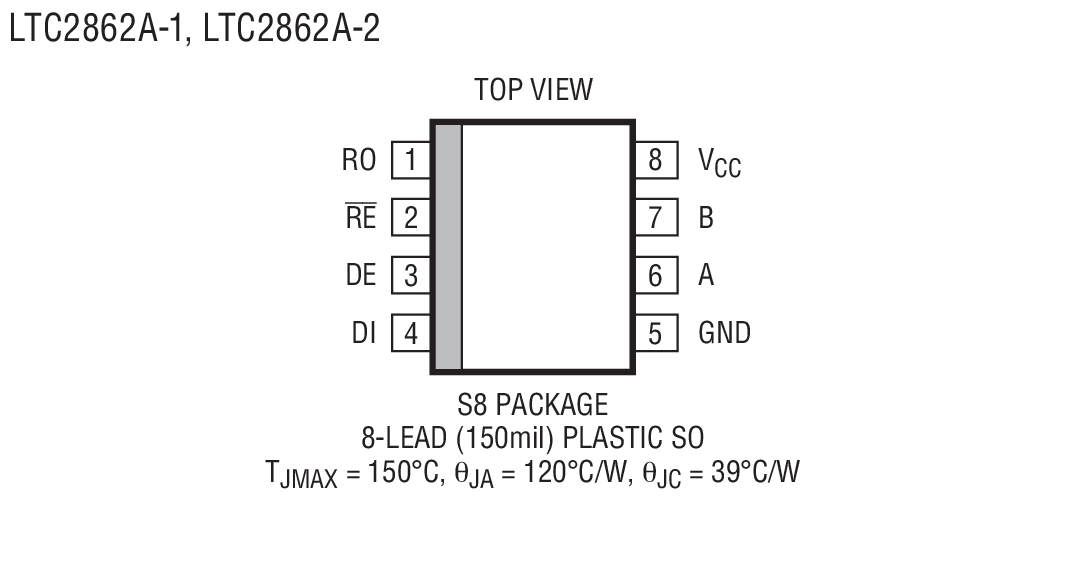

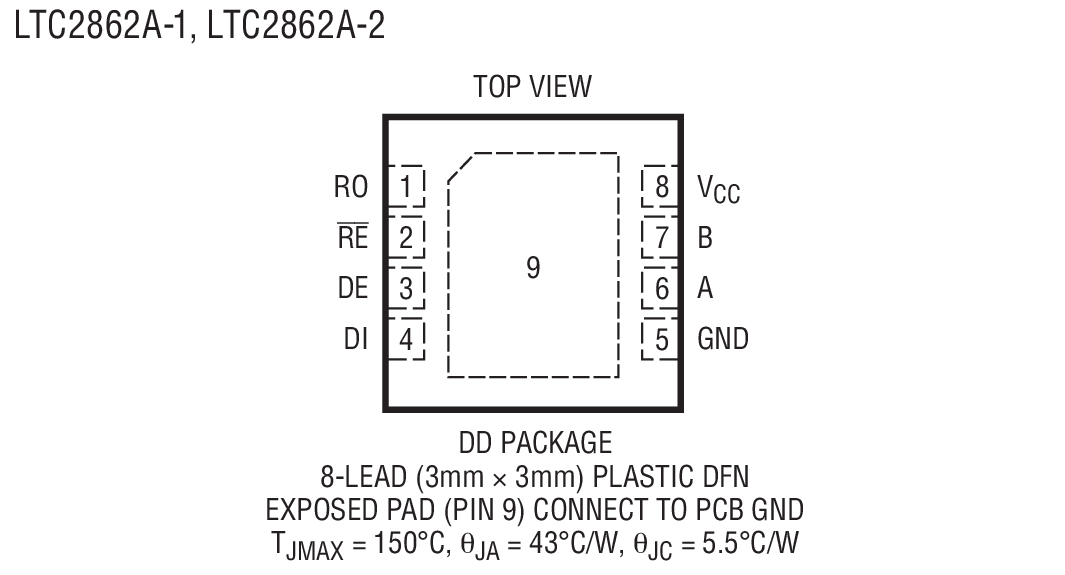

  • DFNパッケージとリード付きパッケージで供給

製品概要

LTC2862Aは3V~5.5V電源で動作する20Mbpsまたは250kbpsの低消費電力RS485/RS422トランシーバです。パワーダウンを含むあらゆる動作モードにおいてインタフェース・ピンの±60Vの過電圧フォルトに対する保護機能を備えています。耐性および信号品位を向上するために、LTC2862に対して次の改善が行われました。インタフェース・ピンでの±40kV(人体モデル)およびレベル 4 IEC ESDに対する保護、電気的過剰ストレスに対する抵抗の向上、レシーバのノイズ耐性の向上、LTC2862A-2に対するレシーバのノイズ・フィルタの追加、LTC2862A-1の高速性に対して最適化されたフェイルセーフ機能の改善、およびLTC2862A-2におけるノイズ除去。250kbpsのLTC2862A-2オプションでは、低EMIのスルーレートが制限されたデータ伝送を使用でき、LTC2862A-1は最大20Mbpsで動作します。

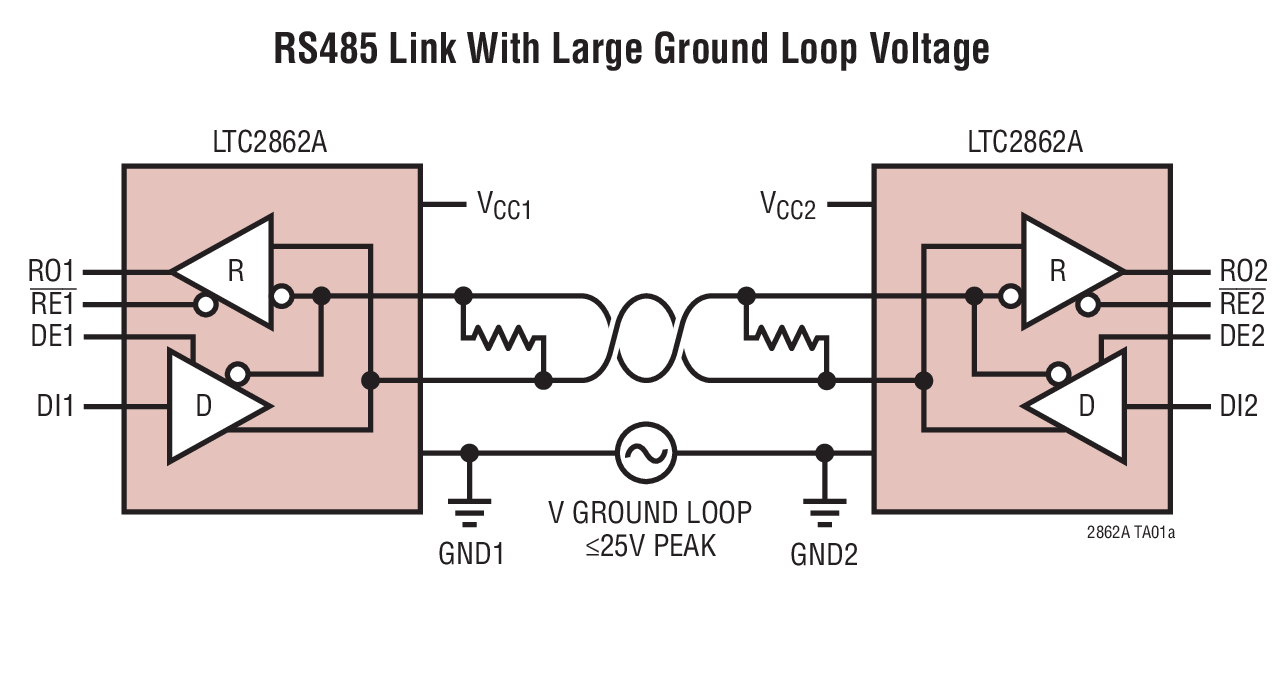

±25Vの拡張された入力同相範囲と完全なフェイルセーフ動作により、電気的ノイズの多い環境や大きなグランド・ループ電圧の存在下でデータ通信の信頼性を高めます。


アプリケーション

  • 監視制御およびデータ収集(SCADA)
  • 産業用制御および計測ネットワーク
  • 自動車および輸送機器
  • ビルオートメーション、セキュリティ・システム、HVAC
  • 医療機器
  • 照明および音響システムの制御

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
