製品概要

機能と利点

  • ロジック選択可能な120Ω終端抵抗を内蔵
  • 電源電圧:3.3V

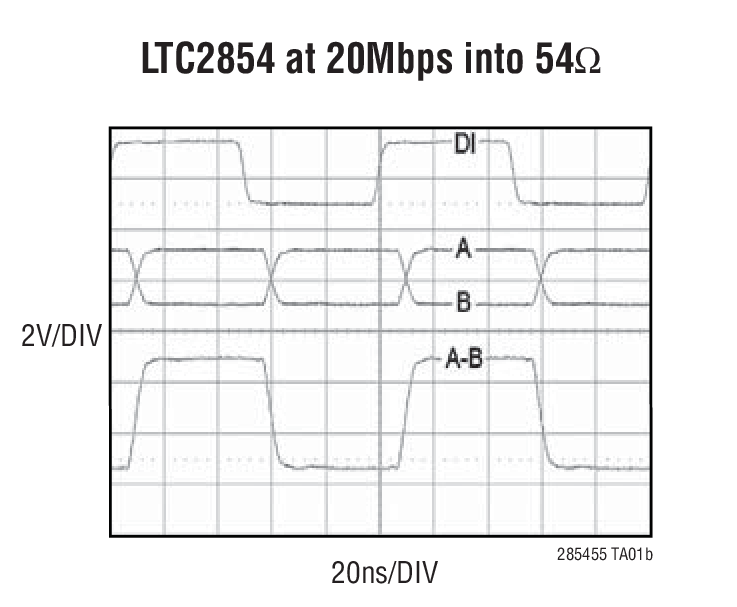

  • データレート:20Mbps(最大)
  • ±25kV(人体モデル)の静電気放電による損傷またはラッチアップなし
  • 高い入力インピーダンスにより、256ノードが可能(C、Iグレード)
  • 最大動作125°C(Hグレード)
  • 全同相範囲でフェールセーフ・レシーバ動作を保証
  • 電流制限付きドライバとサーマル・シャットダウン
  • 遅延付きマイクロパワー・シャットダウン:最大5μA
  • パワーアップ/ダウン・グリッチのないドライバ出力
  • 低い動作電流:受信モードで標準370μA
  • TIA/EIA-485-A仕様に準拠

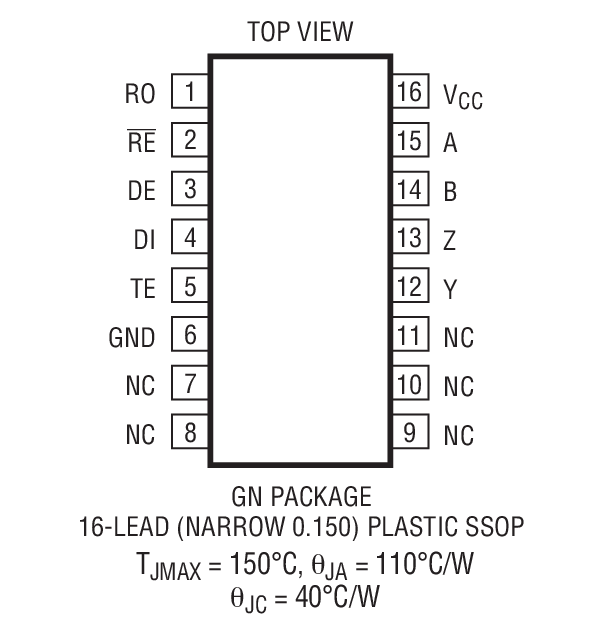

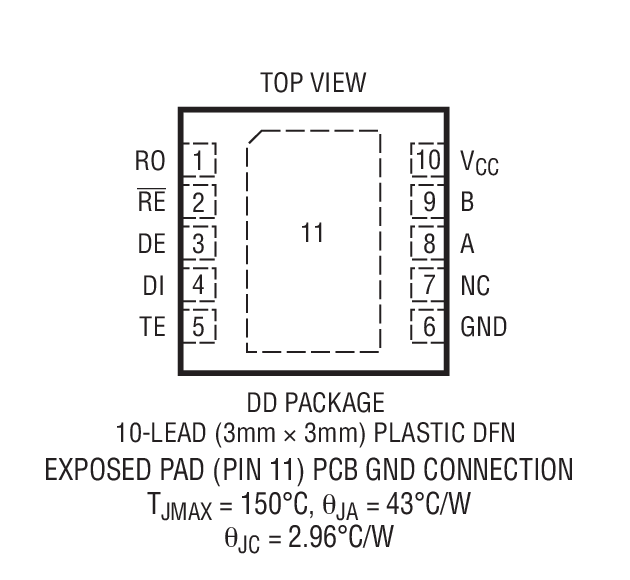

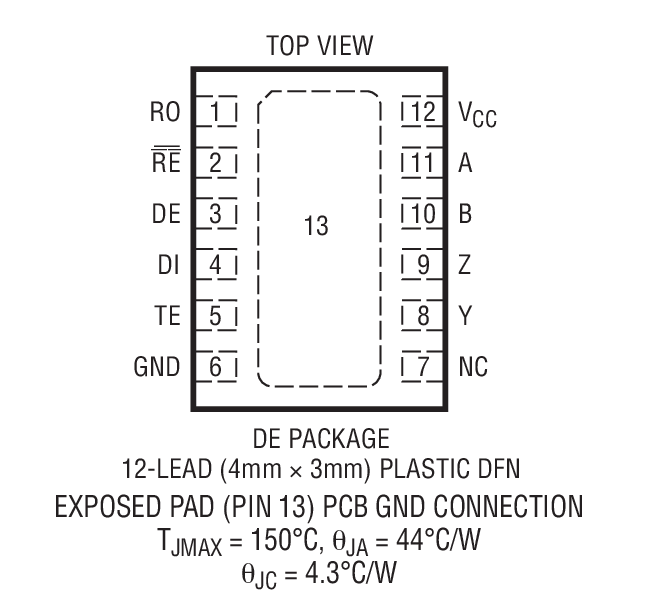

  • 10ピン3mm×3mm DFN、12ピン4mm×3mm DFNおよび16ピンSSOPパッケージ

製品概要

LTC2854とLTC2855は、3.3V電源で動作する、低消費電力、20Mbps、RS485/RS422トランシーバです。レシーバはロジック選択可能な120Ω終端、バス1本当たり最大256ノードをサポートする1/8ユニット負荷、フロートまたは短絡入力条件下で高出力状態を保証するフェールセーフ機能を搭載しています。

ドライバはディスエーブル時や電源が取り外された場合でも全同相範囲で高出力インピーダンスを維持します。全出力の電流制限やサーマル・シャットダウンにより、バス・コンテンションやフォールトによる過度の電力消費を防止します。

改善された静電気放電保護機能により、トランシーバ・インターフェイス・ピンでLTC2854は±25kV(人体モデル)、LTC2855は±15kVに対する耐性を備え、ラッチアップや損傷がありません。

Part Number Duplex Package
LTC2854 Half DFN-10
LTC2855 Full SSOP-16, DFN-12


アプリケーション

  • 低消費電力RS485/RS422トランシーバ
  • レベル変換器
  • バックプレーン・トランシーバ
