LTC2804

シングルおよびデュアル1.8V～5.5V RS-232トランシーバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

7 16, 2010 ellipse 日本語

LTC2801/LTC2802/LTC2803/LTC2804: シングルおよびデュアル 1.8 V ～ 5.5 V RS-232 トランシーバ データシート

データシートご利用上の注意
PDFファイルを開く external-link 2.00M
Documentation すべてのドキュメントを表示
IBISモデル LTC2804 IBIS Model Download 419.41 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$2.36
特長
  • 電源電圧範囲：1.8V～5.5V
  • シングルおよびデュアル･トランシーバ
  • 高速動作
    • 250pF/3kΩの負荷で1Mbps（LTC2802、LTC2804）
    • 1nF/3kΩの負荷で250kbps
    • 2.5nF/3kΩのTIA/EIA-232-F 負荷で100kpbs
  • 低消費電力：シャットダウン時1μA、レシーバ･アクティブ･モードで15μA
  • RS-232 インターフェイスに対する最大±10kV のESD による損傷やラッチアップなし
  • ロジック電源ピンにより、UARTまたはマイクロプロセッサへの容易なレベルシフトが可能
  • 待ち時間の少ない出力イネーブルにより、回線共用や半二重動作が可能
  • 真のRS-232 準拠出力レベル
  • 小さい実装面積：
    • LTC2801/LTC2802：4mm×3mm DFN パッケージ
    • LTC2803/LTC2804：細型SSOP-16 および5mm×3mm DFN パッケージ
製品概要
show more Icon

LTC2801/LTC2802/LTC2803/LTC2804は、細型SSOPパッケージとチップスケールDFNパッケージで供給されるシングルおよびデュアルRS-232トランシーバです。いずれのデバイスも1.8V～5.5Vの電源範囲で動作するので、2セル･アルカリ、NiCdまたはNiMHバッテリから直接動作可能です。内蔵のDC-DCコンバータが、RS-232レベルをドライブするための電源を生成します。ロジック電源ピンにより、DC-DC電源と関係なく、異なるロジックレベルに容易にインターフェイス可能です。

これらのデバイスはTIA/EIA-232-F規格に準拠しています。ドライバ出力は過負荷に対して保護されており、損傷を受けずにグランドまたは最大±15Vに短絡可能です。バッテリ寿命を延ばすために、レシーバはわずか15μAの電流でアクティブ状態を維持し、低速で動作します。シャットダウン･モードでは、電流がさらに1μAに低減されます。回線共用と半二重動作もサポートしています。

Part Number Driver & Receivers Max Data Rate Modes Package
LTC2801 1 + 1 0.25Mbps SD, RA, DD, AO DFN-12
LTC2802 1 + 1 1Mbps SD, RA, DD, AO DFN - 12
LTC2803 2 + 2 0.25Mbps SD, RA, DD, AO DFN-16
LTC2803-1 2 + 2 0.25Mbps SD, AO SSOP-16
LTC2804 2 + 2 1Mbps SD, RA, DD, AO DFN-16
LTC2804-1 2 + 2 1Mbps SD, AO SSOP-16

アプリケーション

  • バッテリ駆動システム
  • コンピュータならびに民生用電子機器
  • 診断ポート

Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
IBISモデル LTC2804 IBIS Model Download 419.41 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$2.36
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2804

資料

4
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • データシート
  • ユーザ・ガイド
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 10/04/2017
English

LTC2801/LTC2802/LTC2803/LTC2804: 1.8V to 5.5V RS-232 Single and Dual Transceivers Data Sheet

PDFファイルを開く

redirect
378.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 07/16/2010
日本語

LTC2801/LTC2802/LTC2803/LTC2804: シングルおよびデュアル 1.8 V ～ 5.5 V RS-232 トランシーバ データシート

PDFファイルを開く

redirect
2.00M
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R521 Reliability Data redirect icon

28.87 K

download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 09/24/2009
English

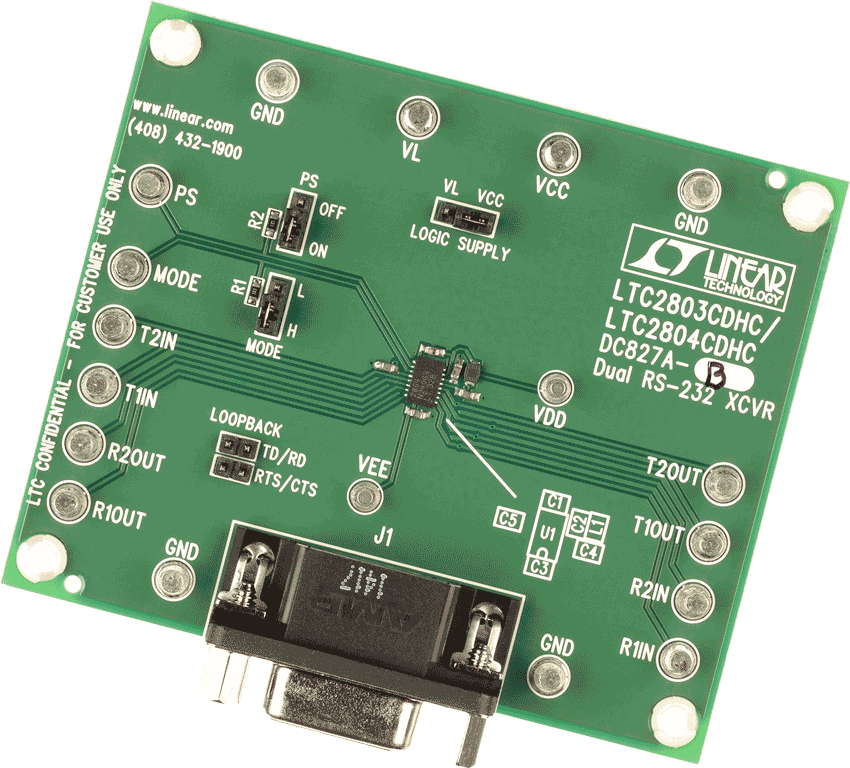

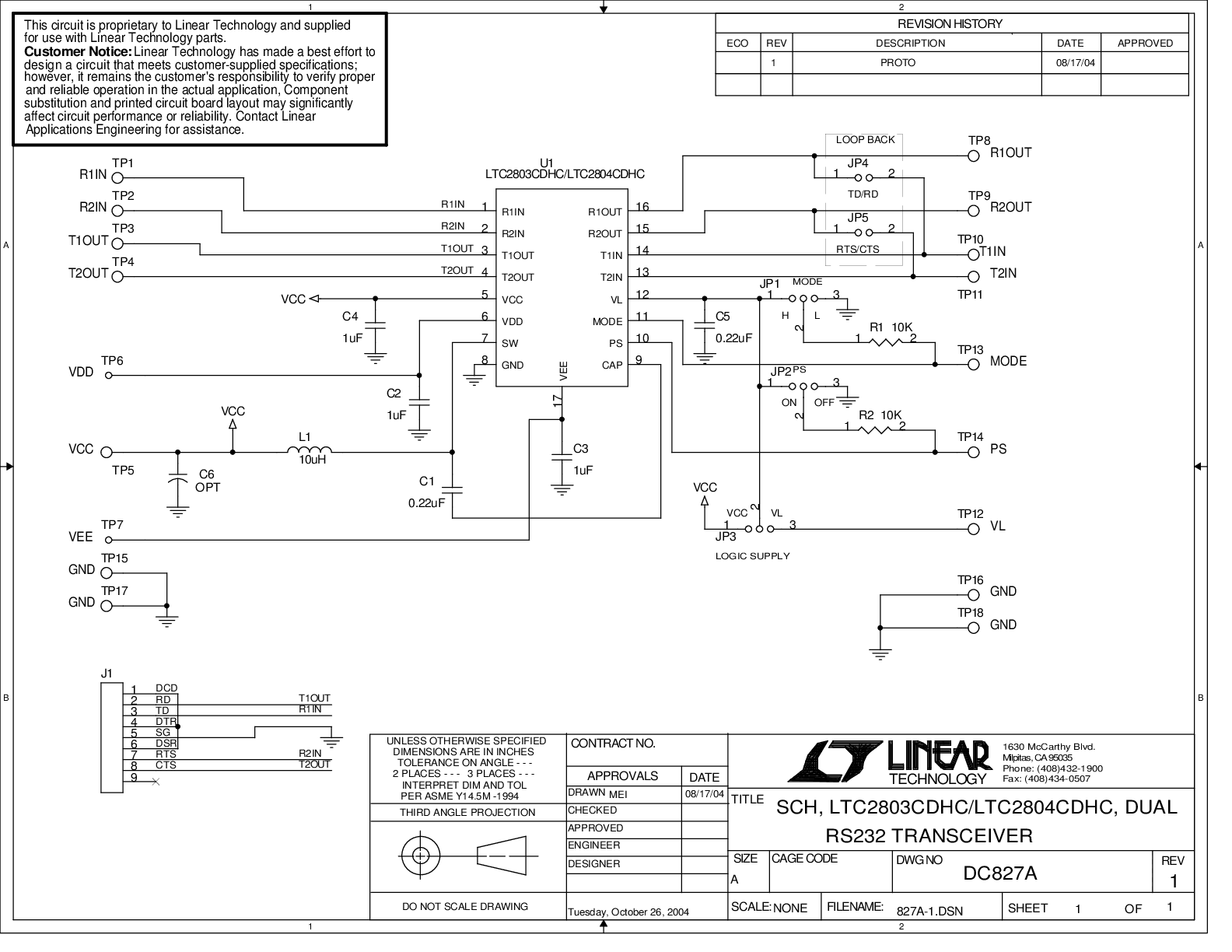

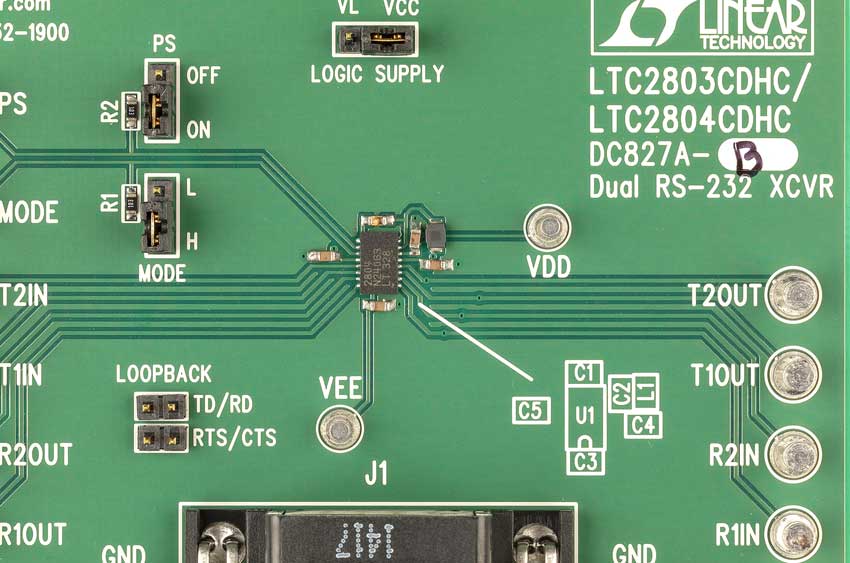

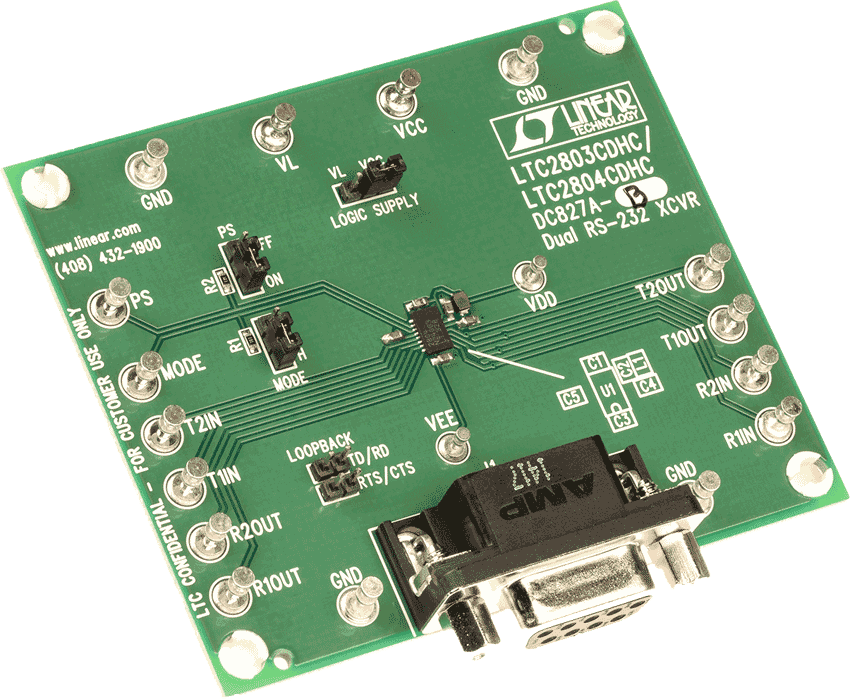

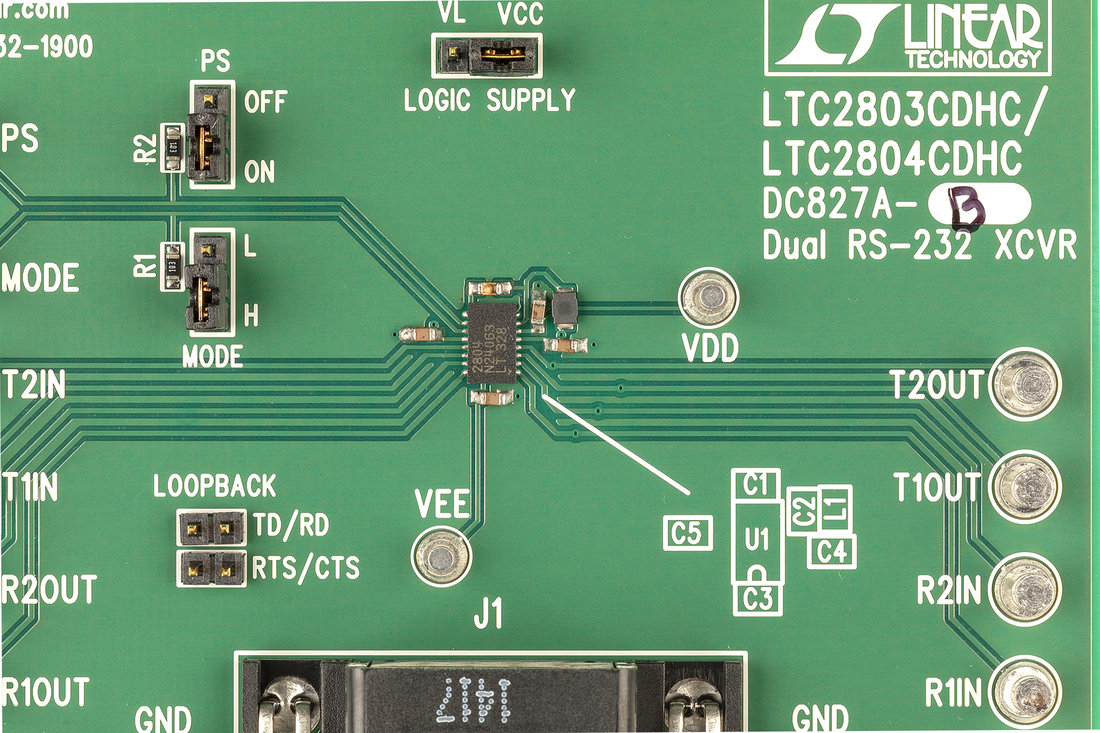

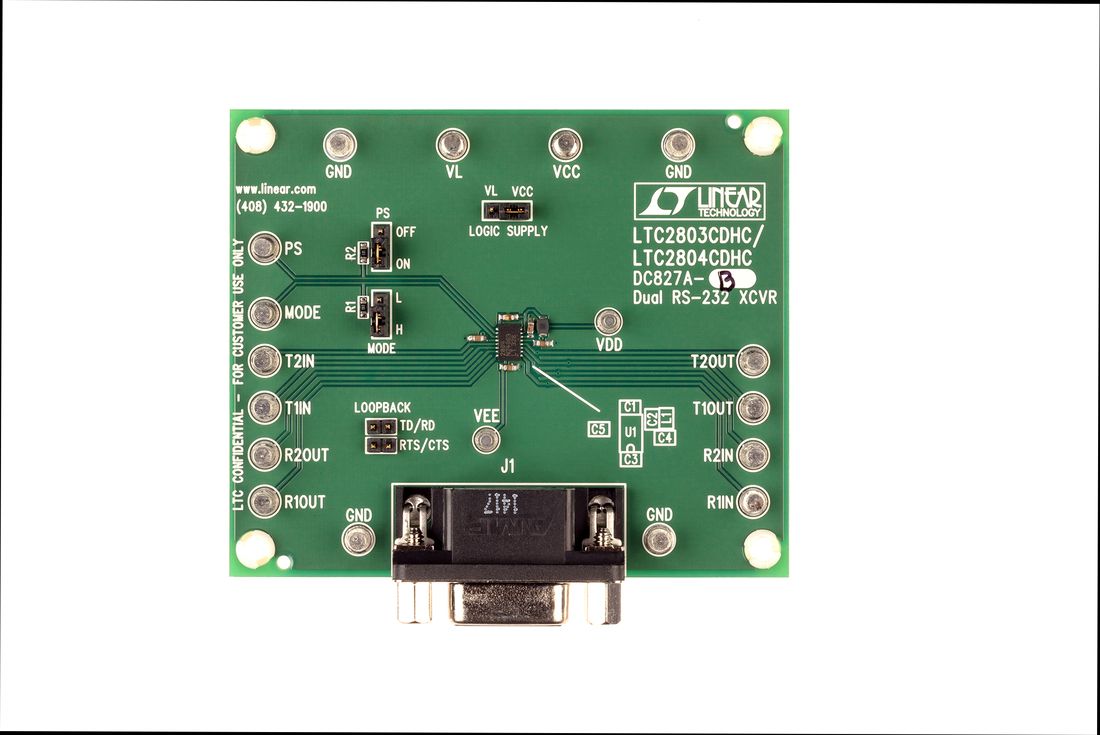

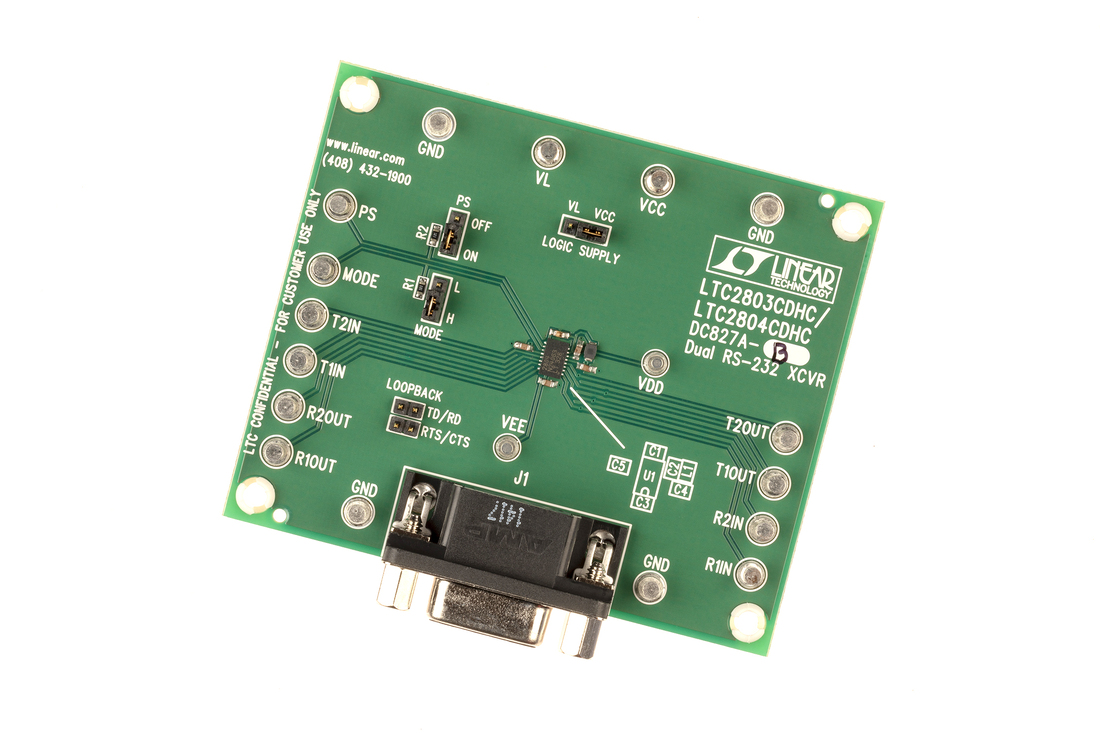

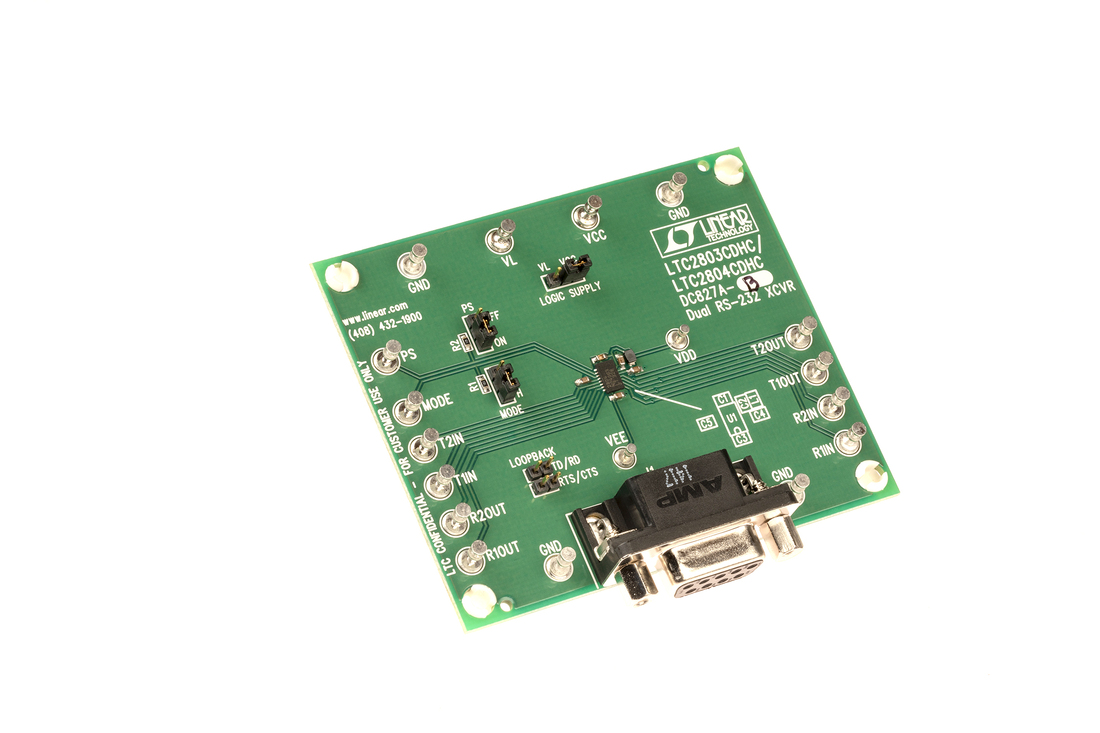

DC827A - Demo Manual redirect icon
