製品概要
機能と利点
- 18ビットINL 誤差：全温度範囲で最大±1LSB
- 6つの出力範囲をプログラムまたはピン・ストラップで設定：
- 0V～5V、0V～10V、–2.5V～7.5V、±2.5V、±5V、±10V
- 全温度範囲で単調性を保証
- 低グリッチ・インパルス： 1.4nV•s (3V電源)、3nV•s (5V電源)
- 18ビットのセトリング時間： 2.1μs
- 2.7V～5.5Vの単一電源動作
- すべてのコードで一定のリファレンス電流
- 電圧制御のオフセットおよび利得調整
- すべてのレジスタの読み出しが可能なパラレル・インタフェース
- 出力範囲に関係なくDAC出力を0Vにクリアおよびパワーオン・リセット
- 48ピン7mm × 7mm LQFPパッケージ
製品概要
LTC2757は18ビット乗算型パラレル入力電流出力D/Aコンバータで、調整なしで全温度範囲にわたり完全な18ビット性能（INL とDNLが最大±1LSB）を実現します。 また、あらゆる性能グレードで18ビットの単調性が保証されています。このSoftSpan™DAC は3V～5Vの単一電源で動作し、(±10Vまでの)6つの出力範囲を備えています。それらの出力範囲はパラレル・インタフェースを介してプログラムすることができ、1つの出力範囲だけで動作する場合はピン・ストラップで設定することができます。
LTC2757は高精度のDC仕様に加え、2.1μsの1LSBへのフルスケール・セトリング時間、1.4nV•sのグリッチ・インパルスなどAC仕様も優れています。
LTC2757 は、（DACの出力範囲の設定を含む）あらゆる内部レジスタの読み出しが可能な双方向入力/出力パラレル・インタフェースを採用しています。CLRピンとパワーオン・リセット回路はいずれも、出力範囲に関係なくDAC出力を0Vにリセットします。
アプリケーション
- 計測
- 医療機器
- 自動テスト装置
- プロセス制御および産業用オートメーション
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R411 Reliability Data3/22/2018
-

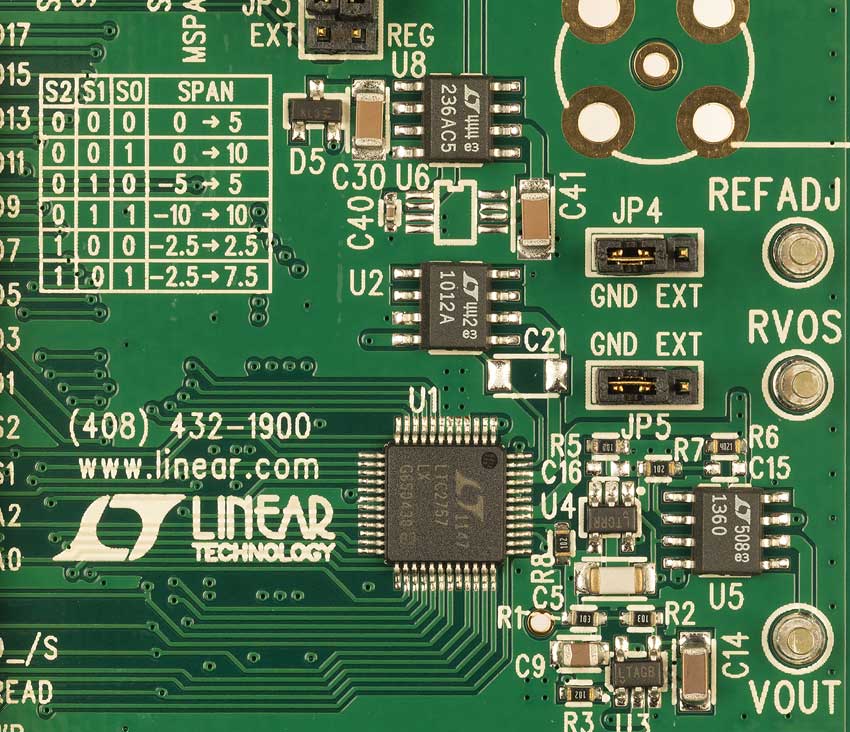

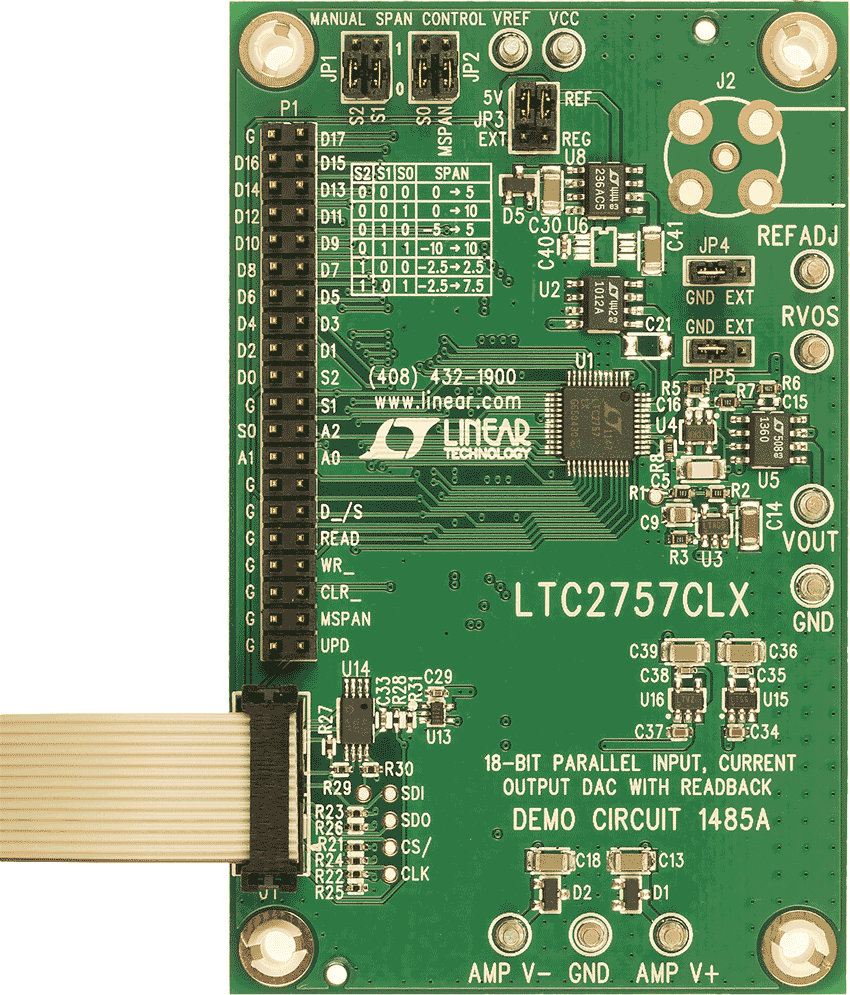

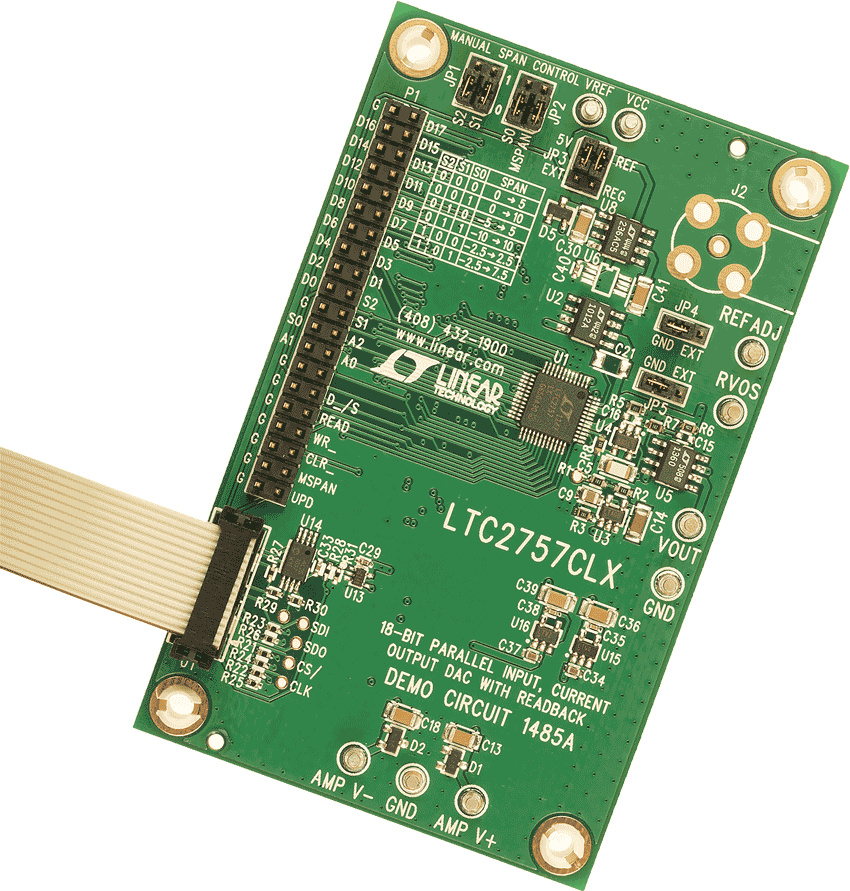

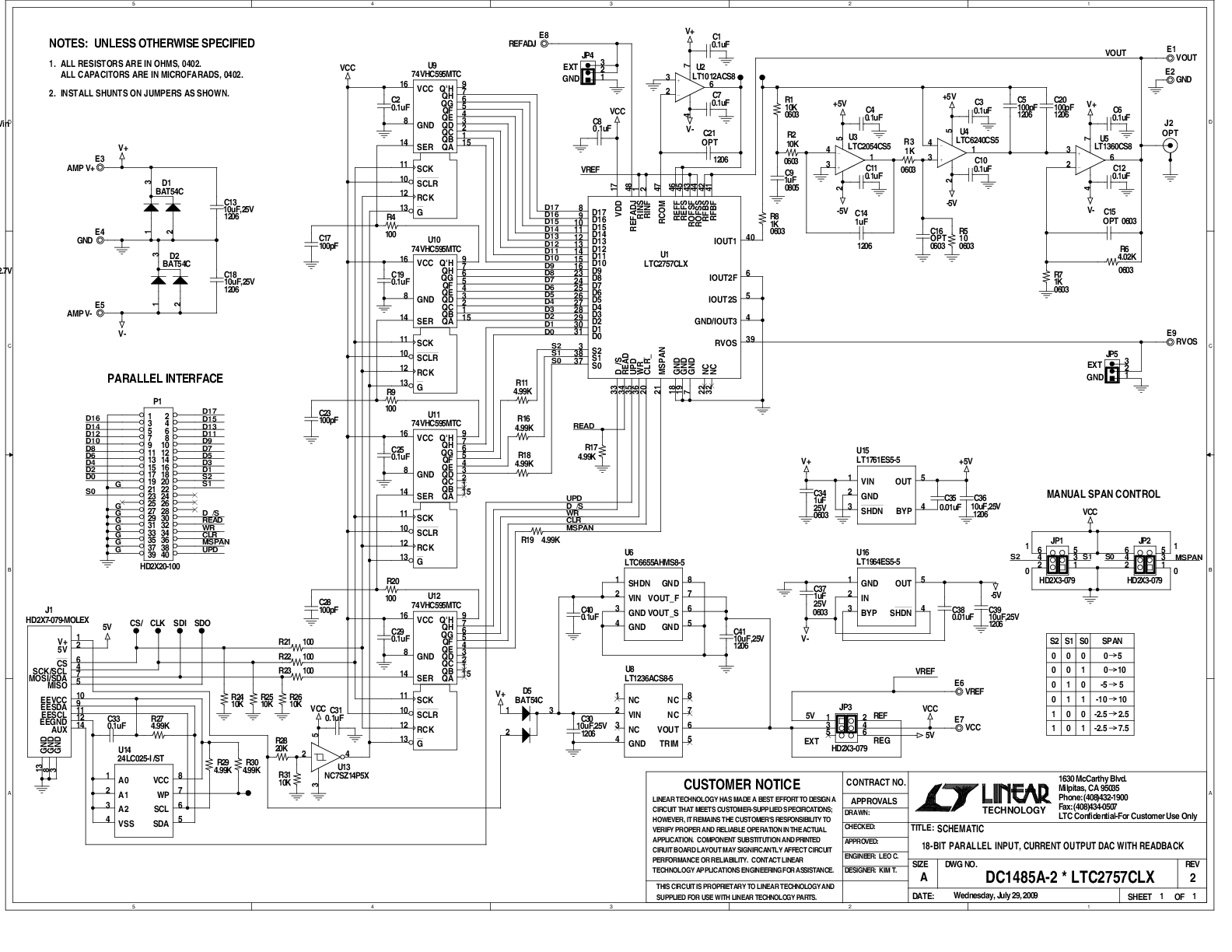

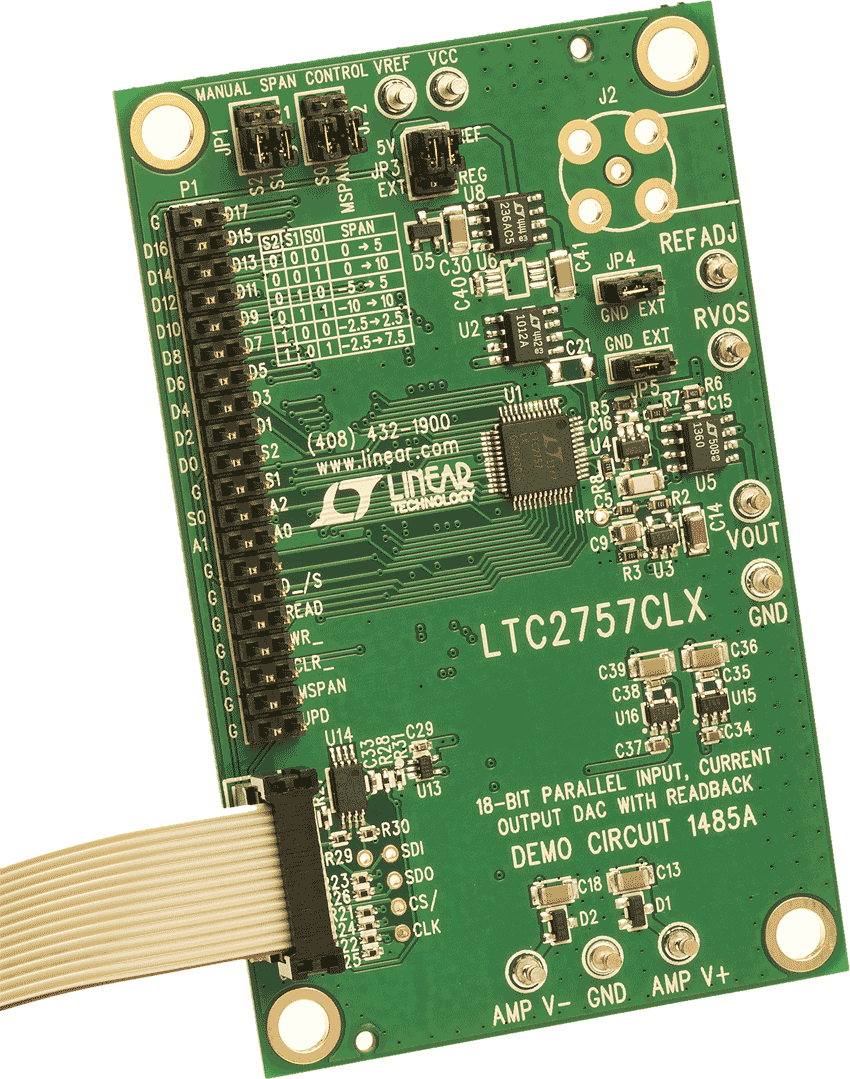

DC1485A - Demo Manual4/14/2014
-
DAC Selector Card9/21/2015
-
LTC2757 - ±1LSB 18-Bit DAC3/12/2012
-
LTC2758 - ±1LSB 18-Bit Serial DACs2/27/2012
ツールおよびシミュレーション
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
