LTC2656

最大10ppm/°Cのリファレンスを内蔵したオクタル12ビット・レール・トゥ・レールDAC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 40
1Ku当たりの価格 最低価格:$10.37
特長
  • 最大10ppm/°C の高精度リファレンス
  • 最大INL誤差: ±4LSB(16ビット)
  • 全温度範囲で単調性を保証
  • 内部リファレンスまたは外部リファレンスを選択可能
  • 電源範囲: 2.7V~5.5V (LTC2656-L)
  • リファレンス・バッファを内蔵
  • 非常に小さいDAC間クロストーク (<1nV•s)
  • ゼロスケールまたはミッドスケールへのパワーオン・リセット
  • 非同期LDAC更新ピン
  • 小型20ピン4mm × 5mm QFN パッケージと熱特性が改善された20ピンTSSOPパッケージ
製品概要
show more Icon

LTC2656は、高精度リファレンスを内蔵したオクタル16ビット/12ビット・レール・トゥ・レールDACファミリです。これらのDACは高性能レール・トゥ・レール出力バッファを内蔵し、単調性が保証されています。LTC2656-L は10ppm/°Cの内部リファレンスを使用して2.5Vのフルスケール出力電圧を生成し、2.7V~5.5Vの単一電源で動作します。 LTC2656-Hは内部リファレンスを使用して4.096Vのフルスケール出力電圧を生成し、 4.5V~5.5V の単一電源で動作します。各DACは 外部リファレンスを使用して動作することも可能で、DACのフルスケール出力は外部リファレンス電圧の2倍に設定されます。

これらのDACは、最大50MHz のクロックレートで動作するSPI/MICROWIRE 互換4線シリアル・インタフェースで通信します。LTC2656は、PORSELピンで制御されるパワーオン・リセット回路を内蔵しています。 PORSELがGNDに接続されていると、DACはゼロスケールにリセットされ、PORSEL がVCCに接続されていると、ミッドスケールにリセットされます。


アプリケーション

  • モバイル通信
  • プロセス制御および産業用オートメーション
  • 計測
  • 自動テスト装置
  • 車載機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 40
1Ku当たりの価格 最低価格:$10.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2656BCFE-H16#PBF
  • HTML
  • HTML
LTC2656BCFE-H16#TRPBF
  • HTML
  • HTML
LTC2656BCFE-L16#PBF
  • HTML
  • HTML
LTC2656BCFE-L16#TRPBF
  • HTML
  • HTML
LTC2656BCUFD-H16#PBF
  • HTML
  • HTML
LTC2656BCUFD-H16#TRPBF
  • HTML
  • HTML
LTC2656BCUFD-L16#PBF
  • HTML
  • HTML
LTC2656BCUFD-L16#TRPBF
  • HTML
  • HTML
LTC2656BIFE-H16#PBF
  • HTML
  • HTML
LTC2656BIFE-H16#TRPBF
  • HTML
  • HTML
LTC2656BIFE-L16#PBF
  • HTML
  • HTML
LTC2656BIFE-L16#TRPBF
  • HTML
  • HTML
LTC2656BIUFD-H16#PBF
  • HTML
  • HTML
LTC2656BIUFD-H16#TRPBF
  • HTML
  • HTML
LTC2656BIUFD-L16#PBF
  • HTML
  • HTML
LTC2656BIUFD-L16#TRPBF
  • HTML
  • HTML
LTC2656CCFE-L16#PBF
  • HTML
  • HTML
LTC2656CCFE-L16#TRPBF
  • HTML
  • HTML
LTC2656CCUFD-L16#PBF
  • HTML
  • HTML
LTC2656CCUFD-L16#TRPBF
  • HTML
  • HTML
LTC2656CFE-H12#PBF
  • HTML
  • HTML
LTC2656CFE-H12#TRPBF
  • HTML
  • HTML
LTC2656CFE-L12#PBF
  • HTML
  • HTML
LTC2656CFE-L12#TRPBF
  • HTML
  • HTML
LTC2656CIFE-L16#PBF
  • HTML
  • HTML
LTC2656CIFE-L16#TRPBF
  • HTML
  • HTML
LTC2656CIUFD-L16#PBF
  • HTML
  • HTML
LTC2656CIUFD-L16#TRPBF
  • HTML
  • HTML
LTC2656CUFD-H12#PBF
  • HTML
  • HTML
LTC2656CUFD-H12#TRPBF
  • HTML
  • HTML
LTC2656CUFD-L12#PBF
  • HTML
  • HTML
LTC2656CUFD-L12#TRPBF
  • HTML
  • HTML
LTC2656IFE-H12#PBF
  • HTML
  • HTML
LTC2656IFE-H12#TRPBF
  • HTML
  • HTML
LTC2656IFE-L12#PBF
  • HTML
  • HTML
LTC2656IFE-L12#TRPBF
  • HTML
  • HTML
LTC2656IUFD-H12#PBF
  • HTML
  • HTML
LTC2656IUFD-H12#TRPBF
  • HTML
  • HTML
LTC2656IUFD-L12#PBF
  • HTML
  • HTML
LTC2656IUFD-L12#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC2656BCFE-H16#PBF

製造中

LTC2656BCFE-H16#TRPBF

製造中

LTC2656BCFE-L16#PBF

製造中

LTC2656BCFE-L16#TRPBF

製造中

LTC2656BIFE-H16#PBF

製造中

LTC2656BIFE-H16#TRPBF

製造中

LTC2656BIFE-L16#PBF

製造中

LTC2656BIFE-L16#TRPBF

製造中

LTC2656CCFE-L16#PBF

製造中

LTC2656CCFE-L16#TRPBF

製造中

LTC2656CFE-H12#PBF

製造中

LTC2656CFE-H12#TRPBF

製造中

LTC2656CFE-L12#PBF

製造中

LTC2656CFE-L12#TRPBF

製造中

LTC2656CIFE-L16#PBF

製造中

LTC2656CIFE-L16#TRPBF

製造中

LTC2656IFE-H12#PBF

製造中

LTC2656IFE-H12#TRPBF

製造中

LTC2656IFE-L12#PBF

製造中

LTC2656IFE-L12#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC2656BCFE-H16#PBF

製造中

LTC2656BCFE-H16#TRPBF

製造中

LTC2656BCFE-L16#PBF

製造中

LTC2656BCFE-L16#TRPBF

製造中

LTC2656BIFE-H16#PBF

製造中

LTC2656BIFE-H16#TRPBF

製造中

LTC2656BIFE-L16#PBF

製造中

LTC2656BIFE-L16#TRPBF

製造中

LTC2656CCFE-L16#PBF

製造中

LTC2656CCFE-L16#TRPBF

製造中

LTC2656CFE-H12#PBF

製造中

LTC2656CFE-H12#TRPBF

製造中

LTC2656CFE-L12#PBF

製造中

LTC2656CFE-L12#TRPBF

製造中

LTC2656CIFE-L16#PBF

製造中

LTC2656CIFE-L16#TRPBF

製造中

LTC2656IFE-H12#PBF

製造中

LTC2656IFE-H12#TRPBF

製造中

LTC2656IFE-L12#PBF

製造中

LTC2656IFE-L12#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

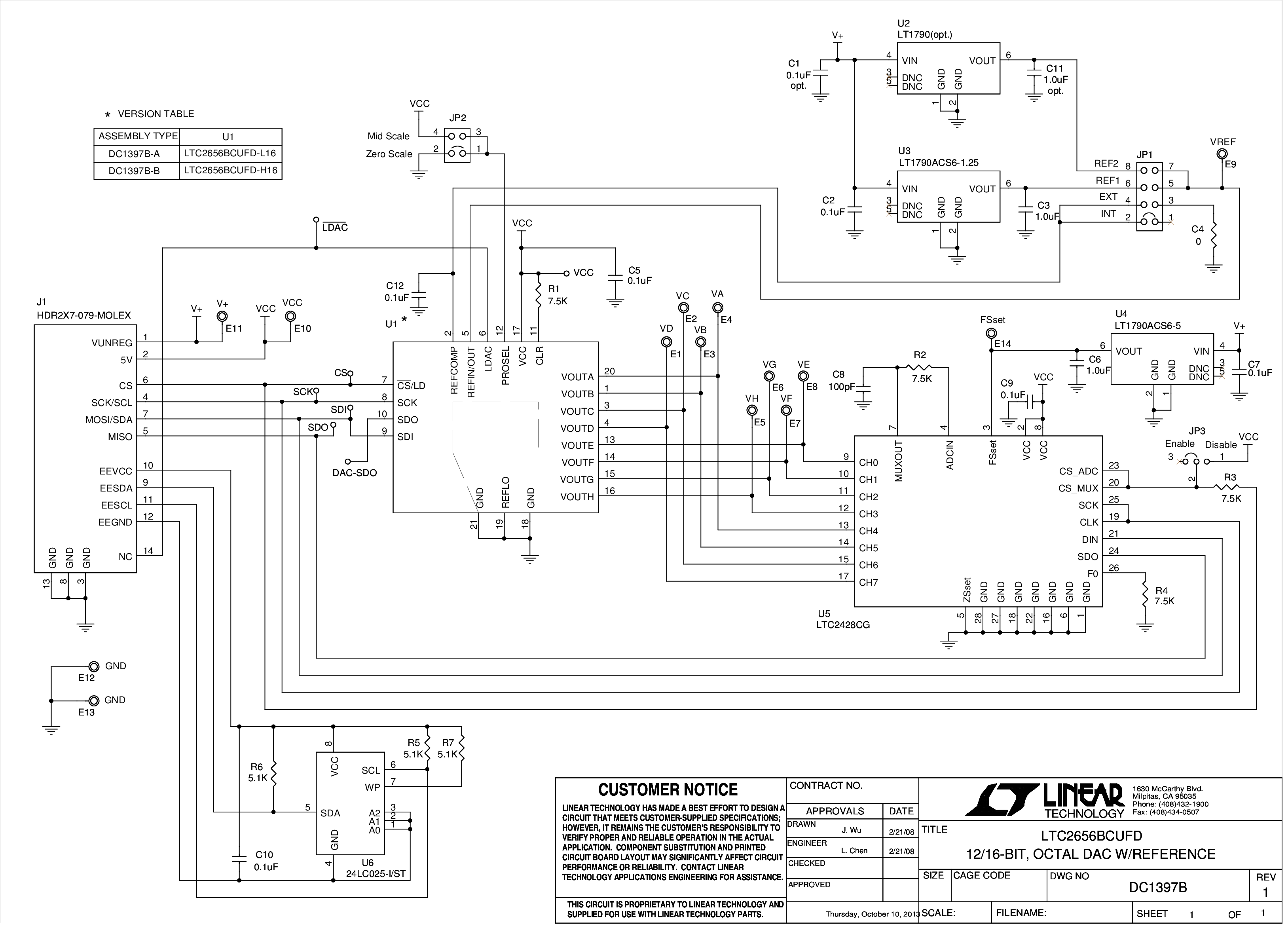

DC1397B-A

LTC2656-L16 Demo Board | Octal SPI 16-Bit Voltage Output DAC with 1.25V Reference (requires DC2026)

zoom

DC1397B-A

LTC2656-L16 Demo Board | Octal SPI 16-Bit Voltage Output DAC with 1.25V Reference (requires DC2026)

LTC2656-L16 Demo Board | Octal SPI 16-Bit Voltage Output DAC with 1.25V Reference (requires DC2026)

製品の詳細

Demonstration circuit 1397B features the LTC2656 Octal 16-bit DAC with ±4LSB INL error. This device establishes a new board-density benchmark for 16-bit DACs and advances performance standards for output drive, crosstalk and load regulation in single supply, voltage-output multiple DACs.

ソフトウェア

pdf icon

ZIP

14.18 M

reference details image

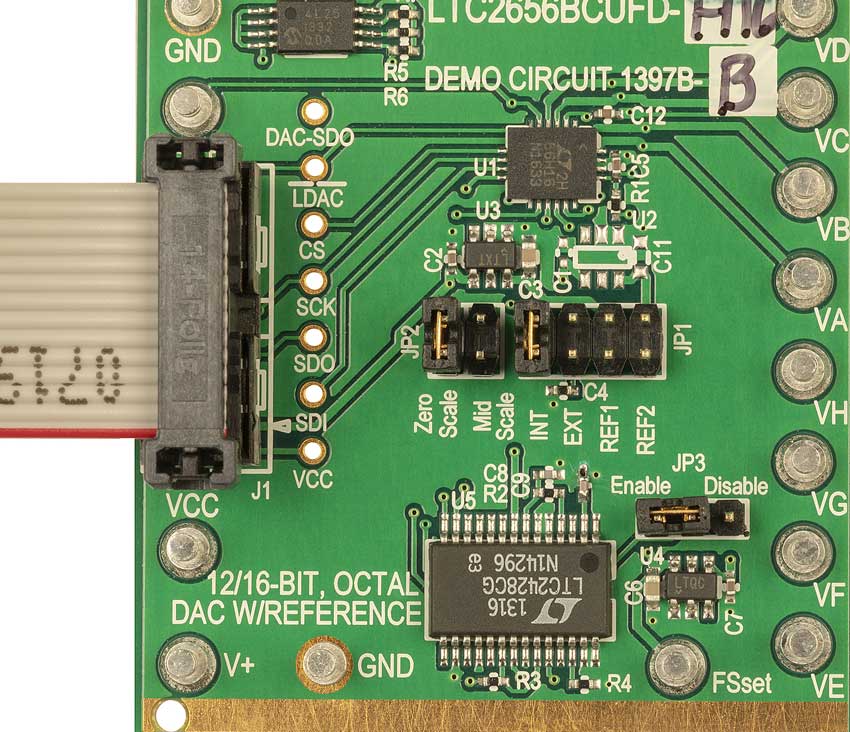

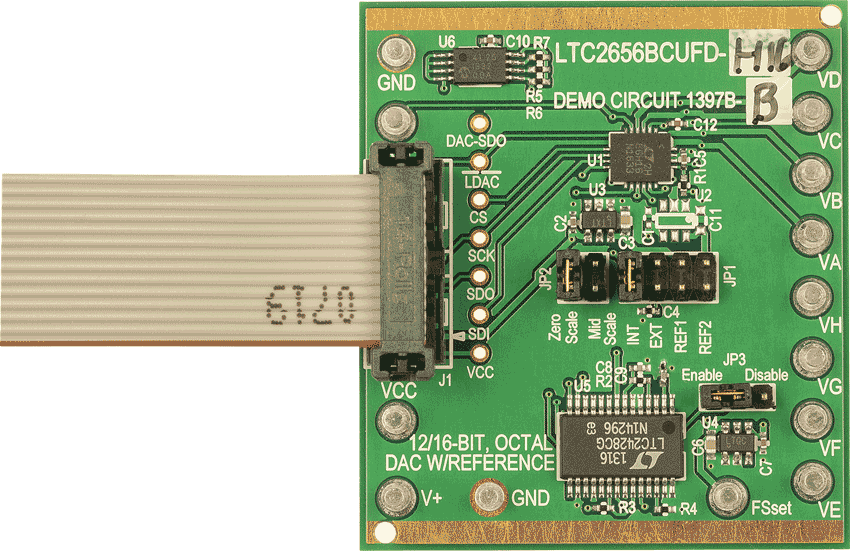

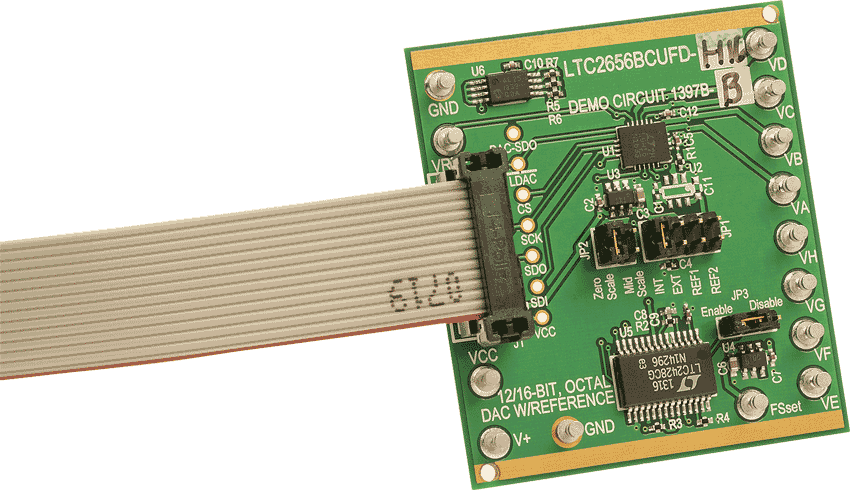

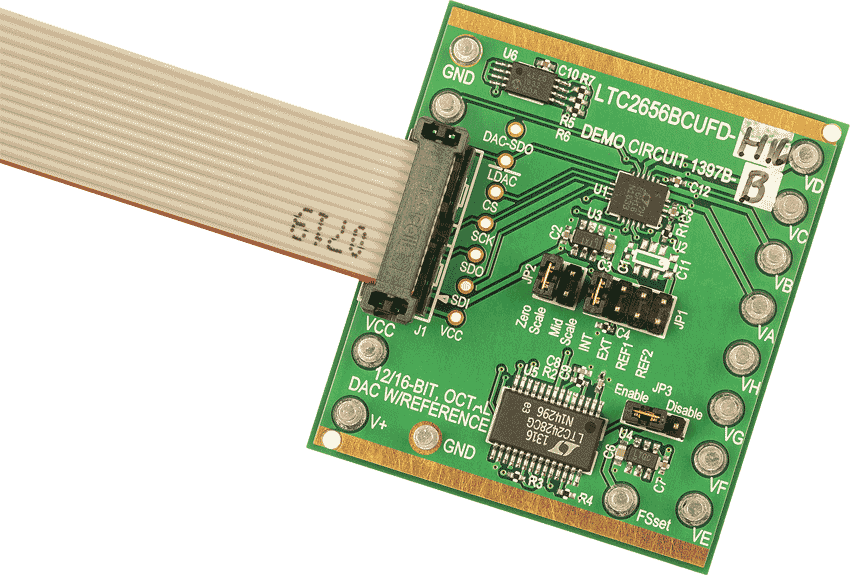

DC1397B-B

LTC2656-H16 Demo Board | Octal SPI 16-bit Voltage Output DAC with 2.048V Reference (requires DC2026)

zoom

DC1397B-B

LTC2656-H16 Demo Board | Octal SPI 16-bit Voltage Output DAC with 2.048V Reference (requires DC2026)

LTC2656-H16 Demo Board | Octal SPI 16-bit Voltage Output DAC with 2.048V Reference (requires DC2026)

製品の詳細

Demonstration circuit 1397B features the LTC2656 Octal 16-bit DAC with ±4LSB INL error. This device establishes a new board-density benchmark for 16-bit DACs and advances performance standards for output drive, crosstalk and load regulation in single supply, voltage-output multiple DACs.





ソフトウェア

pdf icon

ZIP

14.18 M

ツールおよびシミュレーション

ツールおよびシミュレーション 2

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入
