製品概要

機能と利点

  • 待ち時間のないPWM/電圧変換
  • 8μs以内に電圧出力を更新して安定化
  • PWM入力周波数:100kHz~30Hz
  • INL:最大±2.5LSB、DNL:最大±1LSB(LTC2645-12)
  • 単調性を保証
  • 内部リファレンスまたは外部リファレンスをピンで選択可能
  • 電源電圧範囲:2.7V~5.5V
  • 入力電圧範囲:1.71V~5.5V
  • 低消費電力:4mA(3V時)、<1μA(パワーダウン時)
  • -40°C~125°Cでの動作を保証
  • 16ピンMSOPパッケージ

製品概要

LTC2645は、PWM信号を電圧に変換して出力する12、10、および8ビットのD/Aコンバータ・ファミリで、高精度、低ドリフト(10ppm/°C)のリファレンスを16ピンMSOPパッケージに集積しています。このデバイスはレール・トゥ・レールの出力バッファを内蔵しており、単調性を保証しています。

LTC2645はPWM入力信号の周期とパルス幅を測定し、各PWM入力の立ち上がりエッジ後に、対応する電圧出力DACを更新します。DAC出力は、標準で8μs以内に更新されて12ビット精度に安定化されます。また、最大5mA(3V時)または10mA(5V時)のソース電流およびシンク電流を供給可能なので、電圧リップルを除去し、低速のアナログ・フィルタおよびバッファ・アンプを置き換えます。

LTC2645は、10ppm/°Cの内部リファレンスを使用する2.5Vのフルスケール出力を備えています。このデバイスは外部リファレンスで動作できるので、これによって外部リファレンス電圧に等しいフルスケール出力を設定できます。PWM入力が変わらない状態が60msより長く続くと、各DACはピンで選択可能なアイドル状態に移行します。このデバイスは2.7V~5.5Vの単電源で動作し、1.71V~5.5VのPWM入力電圧をサポートします。


アプリケーション

  • デジタル較正
  • トリミングおよび調整
  • レベル設定
  • プロセス制御および産業用オートメーション
  • 計測機器
  • 自動車

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

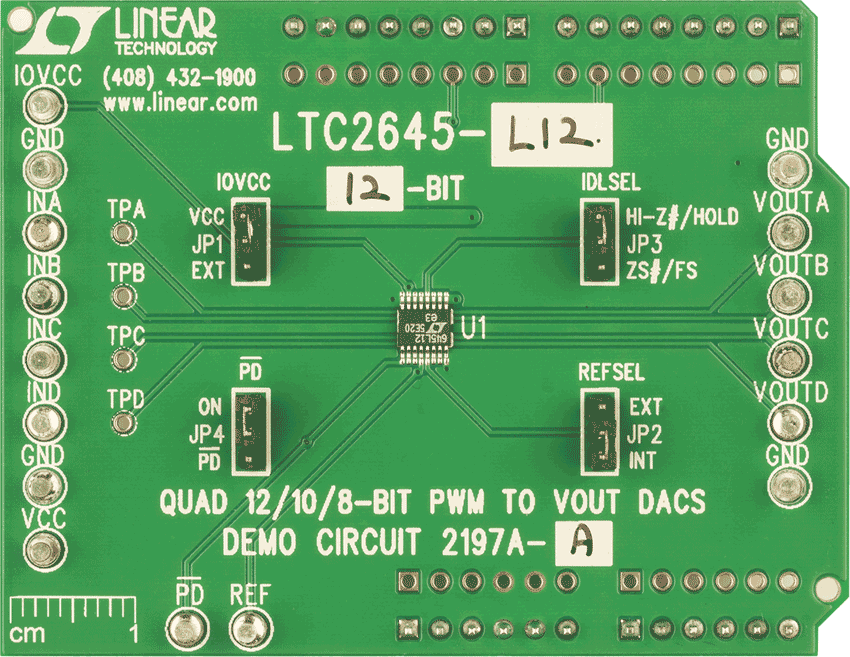

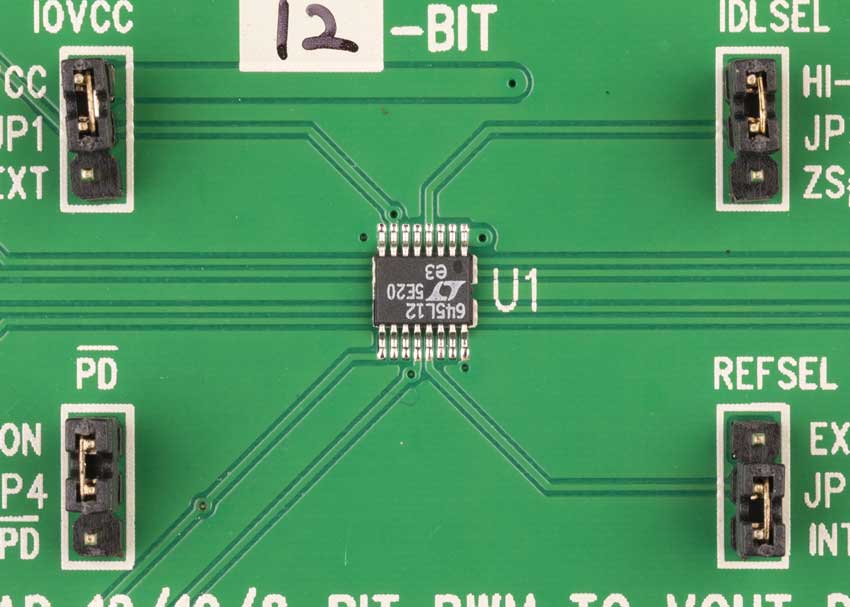

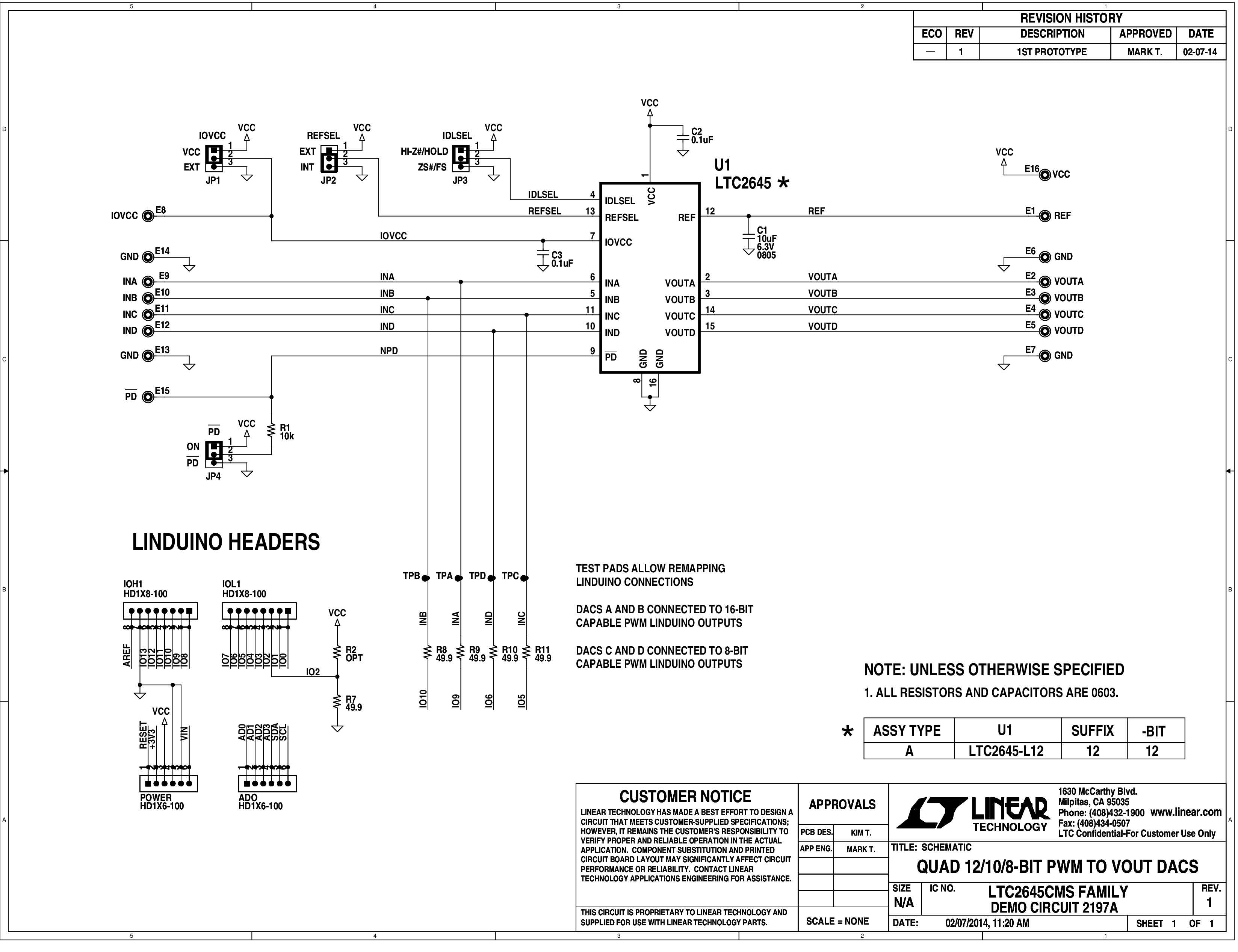

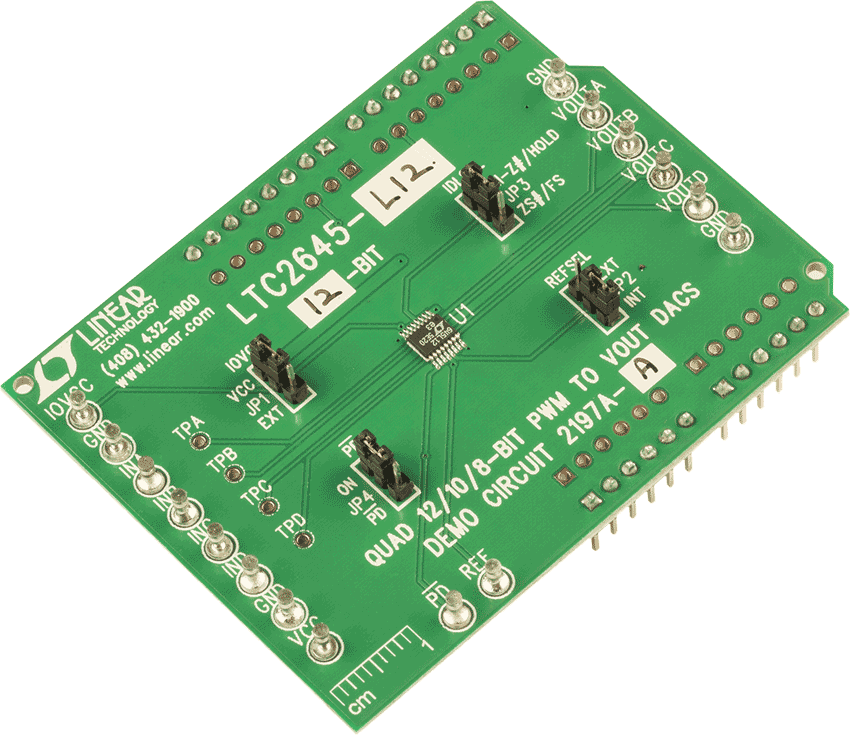

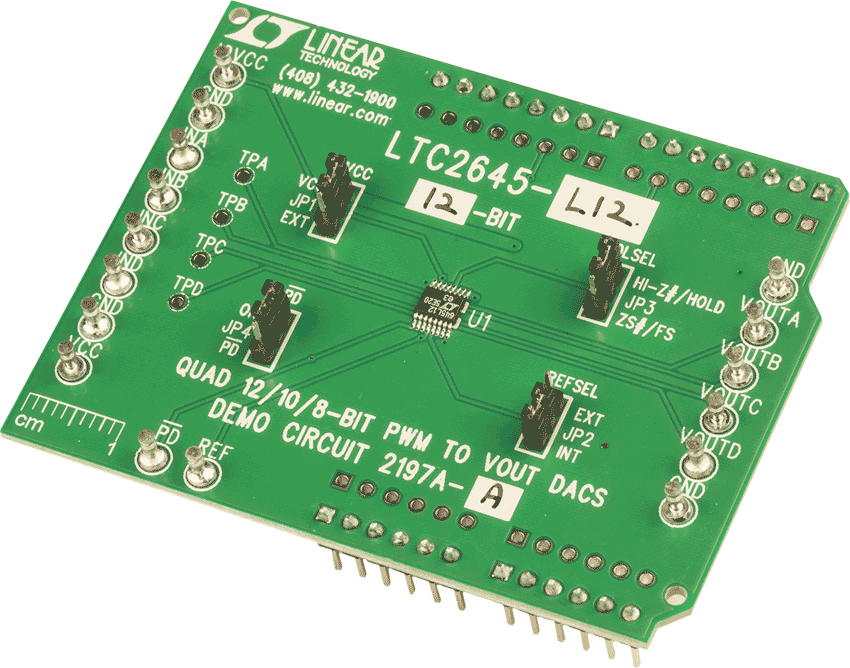

評価キット (1)
