LTC2607

製造中

I2Cインタフェースを備えたデュアル16ビット・レール・トゥ・レールDAC

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 最小のピン互換デュアルDAC
    • LTC2607: 16ビット
    • LTC2617: 14ビット
    • LTC2627: 12ビット
  • 全温度範囲で単調性を保証
  • 27のアドレスを選択可能
  • 400kHz I2Cインタフェース
  • 広い電源範囲：2.7V～5.5V
  • 低消費電力動作：260μA/DAC（3V電源時）
  • 1μA（最大）までのパワーダウン
  • 大きなレール・トゥ・レール出力ドライブ：±15mA（最小）
  • 超低クロストーク：30μV
  • ダブルバッファ付きデータラッチ
  • 非同期DAC更新ピン
  • LTC2607/LTC2617/LTC2627：ゼロスケールにパワーオン･リセット
  • LTC2607-1/LTC2617-1/LTC2627-1：ミッドスケールにパワーオン･リセット
  • 小型（3mm×4mm）12ピンDFNパッケージ

LTC2607/LTC2617/LTC2627はデュアル16、14、12ビット、2.7V～5.5V動作、レール・トゥ・レール電圧出力DACで、12ピンDFNパッケージで供給されます。高性能出力バッファを内蔵し、単調性が保証されています。

これらのデバイスは、16ビットおよび14ビットDACの基板実装密度の新しいベンチマークを確立し、単一電源の電圧出力DACの出力ドライブと負荷レギュレーションの標準性能を引き上げます。

これらのデバイスは、I2C互換2線シリアル・インタフェースを使用します。LTC2607/LTC2617/LTC2627は標準モード（クロックレート100kHz）と高速モード（クロックレート400kHz）のいずれでも動作します。非同期DAC更新ピン（LDAC）も装備しています。

LTC2607/LTC2617/LTC2627はパワーオン・リセット回路を内蔵しています。パワーアップ時の出力電圧の上昇はゼロスケールを基準にして10mV未満であり、パワーアップ後は、有効な書き込みと更新が発生するまでゼロスケールに維持されます。LTC2607-1/LTC2617-1/LTC2627-1はパワーオン・リセット回路によってミッドスケールにリセットされます。有効な書き込みと更新が発生するまで、電圧出力はミッドスケールに維持されます。


アプリケーション

  • モバイル通信
  • プロセス制御、産業用オートメーション
  • 計測
  • 自動テスト装置

    •
    LTC2607
    I2Cインタフェースを備えたデュアル16ビット・レール・トゥ・レールDAC
    Differential Nonlinearity (LTC2607) Product Package 1
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    信頼性データ 1

    ユーザ・ガイド 2

    データシート

    これは最新改訂バージョンのデータシートです。

    さらに詳しく
    myAnalogに追加

    myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

    新規プロジェクトを作成

    ソフトウェア・リソース

    必要なソフトウェア／ドライバが見つかりませんか？

    ドライバ／ソフトウェアをリクエスト

    ハードウェア・エコシステム

    製品モデル 製品ライフサイクル 詳細
    インターフェース・トランシーバ 1
    LTM2883
    		製造中 ±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ
    レベル変換器 ＆ バッファ 1
    LTC4316
    		製造中 シングルI2C/SMBusアドレス変換器
    Modal heading
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成

    ツールおよびシミュレーション

    Precision DAC Error Budget Tool

    Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

    ツールを開く

    Linduino 4

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    Linduino

    Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

    GitHub上のLinduinoコードのリポジトリとコード使用方法

    LTSketchbookをダウンロード

    Linduinoを購入

    評価用キット

    eval board
    schematic 1
    schematic 2
    schematic 3
    schematic 4
    schematic 5
    schematic 6
    schematic 7
    schematic 8
    schematic 9

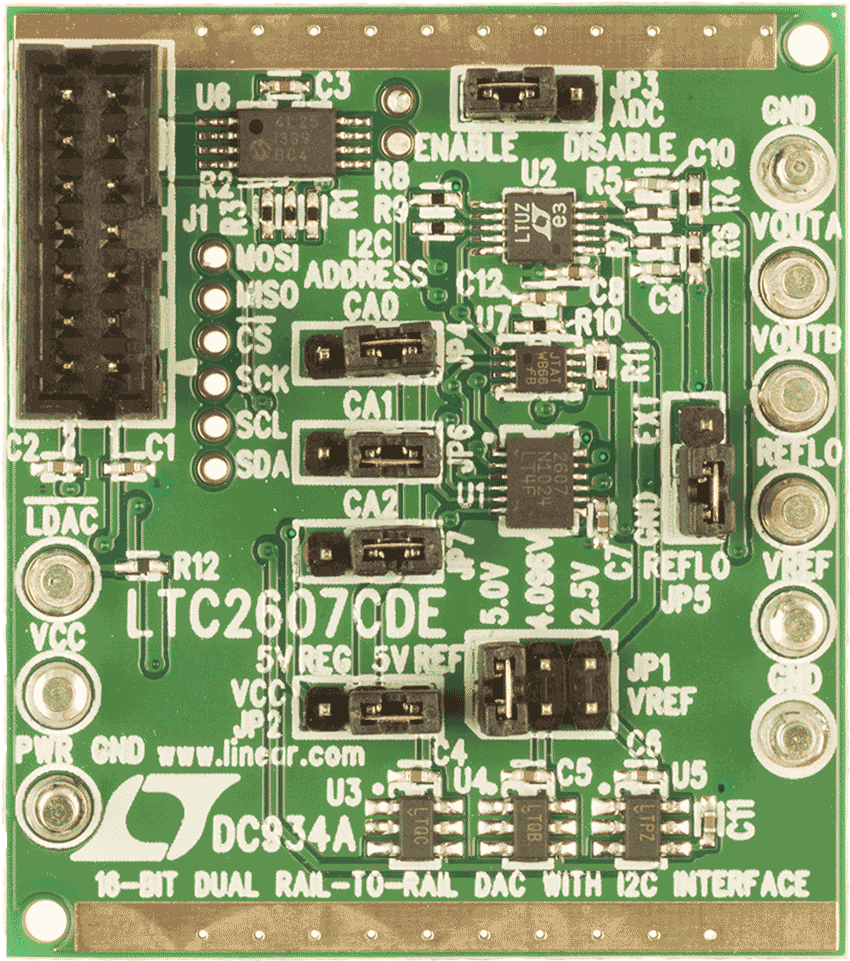

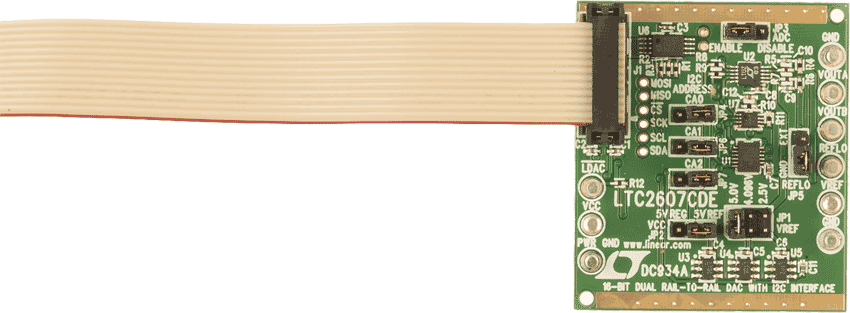

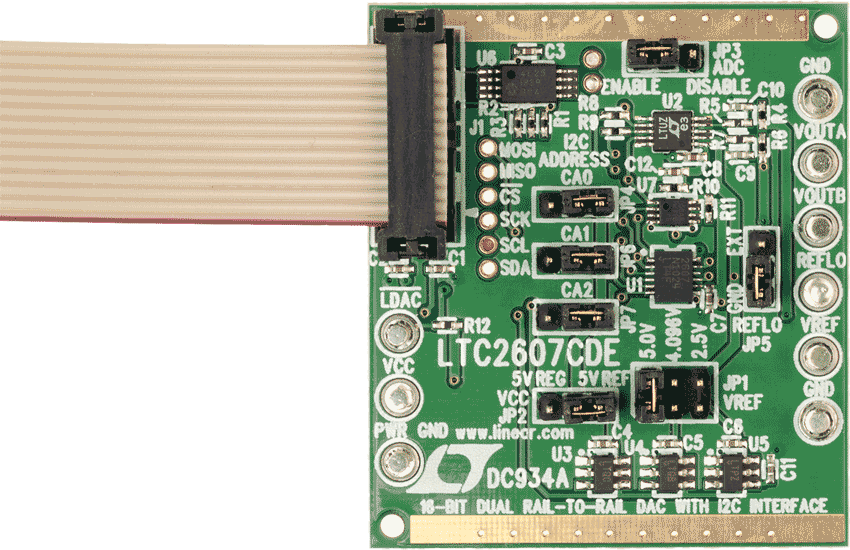

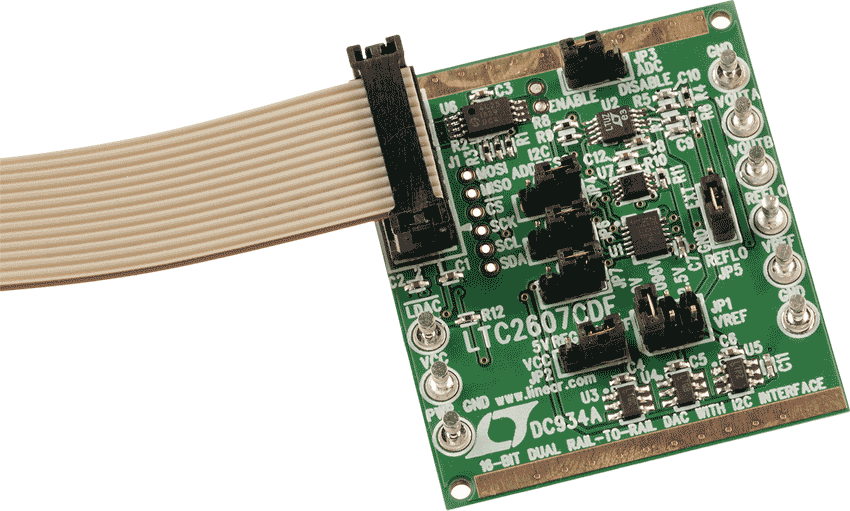

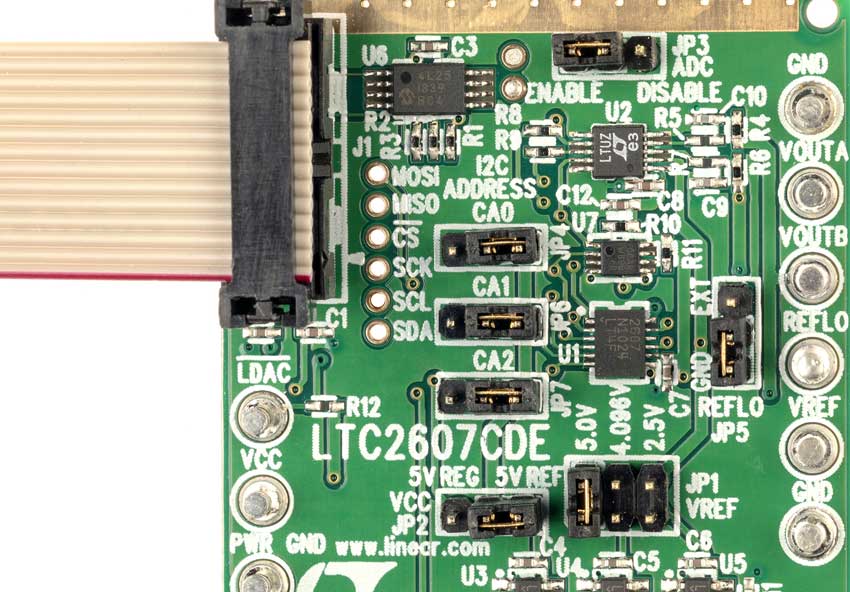

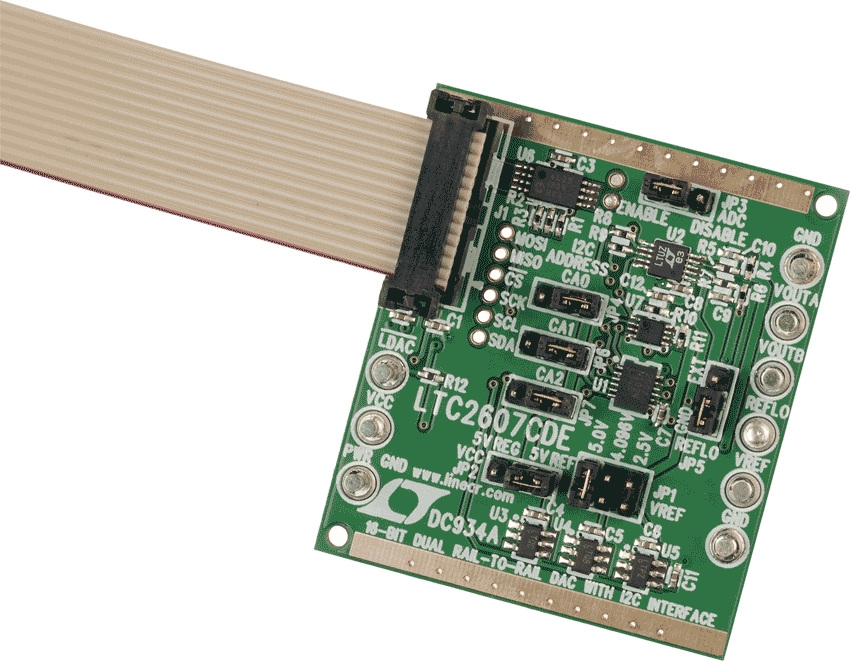

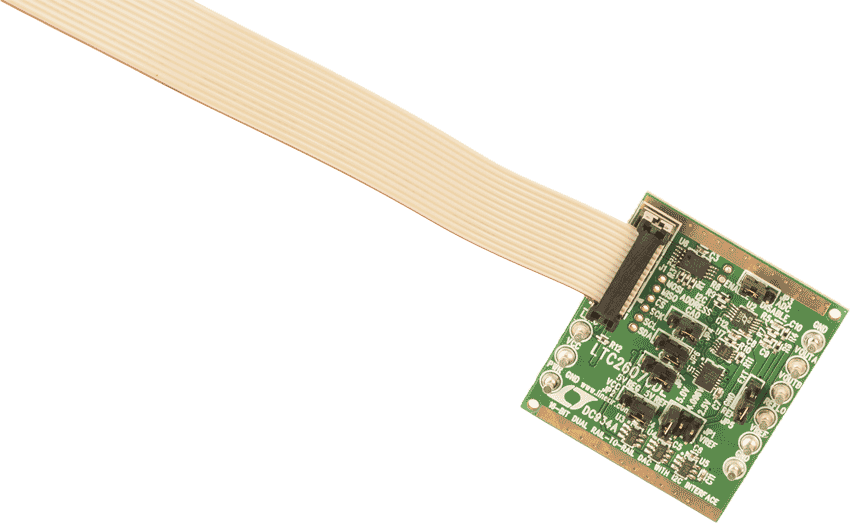

    DC934A

    LTC2607 Demo Board | Dual 16-bit, I2C VOUT DAC (Requires DC2026)

    今すぐ購入 詳細を表示

    製品詳細

    Demonstration circuit 934A features the LTC2607 dual 16-bit DAC. This device establishes a new board-density benchmark for 16-bit DACs and advances performance standards for output drive, load regulation, and crosstalk in single supply, voltage-output DACs.



    DC934A
    LTC2607 Demo Board | Dual 16-bit, I2C VOUT DAC (Requires DC2026)

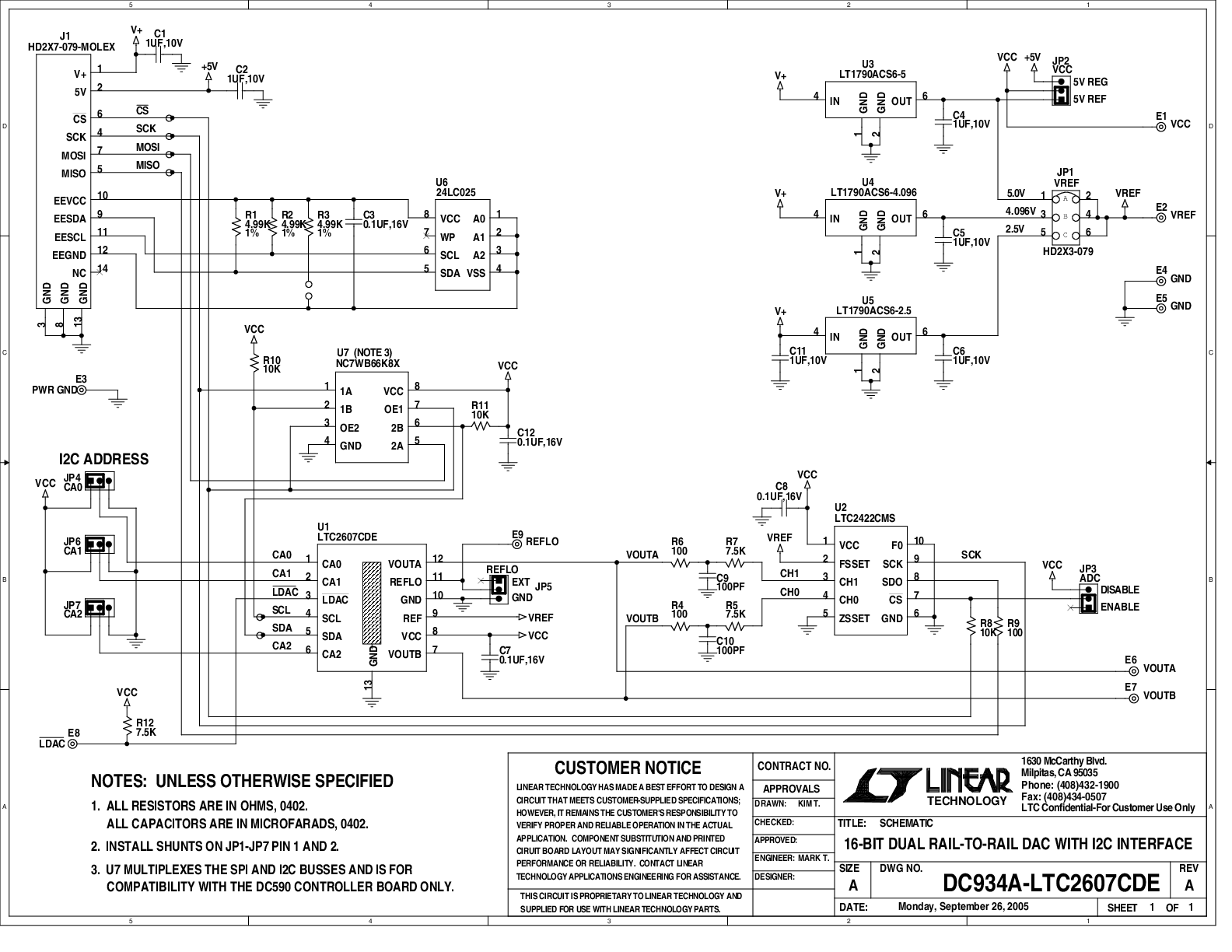

    DC934A Demo Board DC934A Demo Board DC934A Demo Board DC934A Demo Board DC934A Demo Board DC934A Demo Board DC934A Demo Board DC934A Demo Board DC934A - Schematic
