製品概要
機能と利点
- 最大2つの差動入力または最大4つのシングルエンド入力
- Easy Drive技法により、差動入力電流がゼロのレール･トゥ･レール入力が可能
- 最大限の精度で高インピーダンス･センサを直接デジタル化
- RMSノイズ：600nV （遷移ノイズ：0.02LSB）
- GND～VCC の入力/リファレンス同相範囲
- 50Hz/60Hz 同時除去
- INL が2ppm、ミッシングコードなし
- オフセットが1ppm、フルスケール誤差が15ppm
- 待ち時間なし：新しいチャネルの選択後もデジタルフィルタは1 サイクルでセトリング
- 2.7V～5.5V 単一電源動作（0.8mV）
- 内部発振器
- 4mm×3mm小型DFN パッケージ
製品概要
LTC2488は、Easy Drive待ち時間なし：新しいチャネルの選択後もデジタルフィルタは1サイクルでセトリング技法を採用した4チャネル（2差動チャネル）16ビットNo Latency Δ∑™ADCです。特許取得のサンプリング回路は、差動入力電流の自動キャンセルにより、ダイナミック入力電流誤差や内部バッファの欠点を排除します。このため、優れたDC精度を維持しながら、大きい外部ソース･インピーダンスを許容可能で、レール･トゥ･レール入力信号を直接デジタル化できます。
LTC2488は発振器を内蔵しています。このデバイスはシングルエンドまたは差動モードで動作する4つのアナログ入力チャネルの組み合わせから外部信号を測定するように構成可能です。また、50Hzおよび60Hzの入力周波数を自動的に同時除去します。
LTC2488はリファレンス電圧と関係なく、広い同相入力電圧範囲（0V～VCC）が可能です。シングルエンドまたは差動入力のあらゆる組み合わせを選択可能で、新しいチャネルを選択した後の最初の変換が有効です。
アプリケーション
- ダイレクト･センサ･デジタイザ
- 直接温度測定
- 計測
- 産業用プロセス制御
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R461 Reliability Data3/22/2018
-

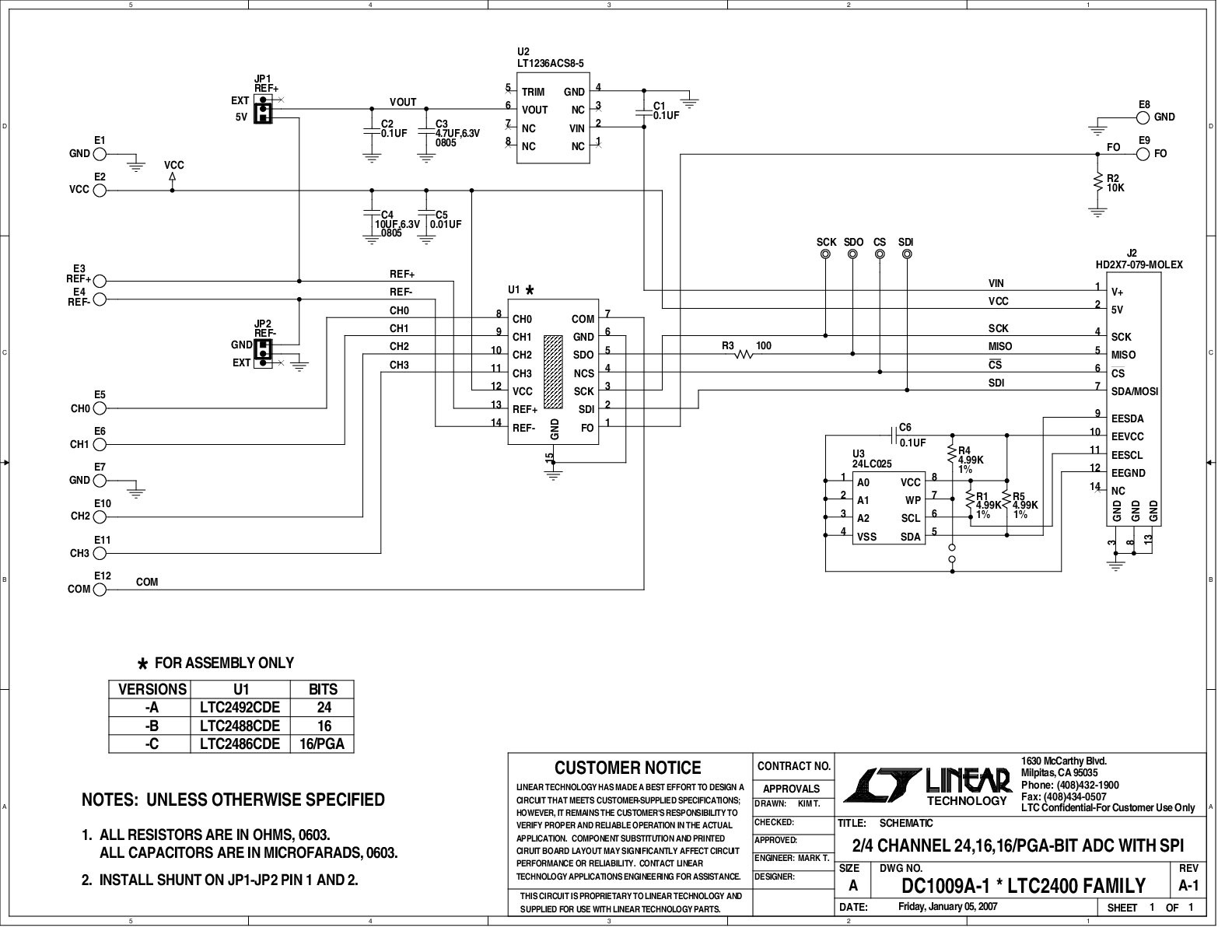

DC1009A - Demo Manual6/19/2012
-
No Latencyデルタシグマ™ADC11/21/2012
-
Ultra-Tiny 16-Bit ΔΣ ADC Family6/29/2010
-
Easy Drive Delta-Sigma ADCs Deliver Powerful Features and Reduce Design Effort3/1/2007 LT Journal
