LTC2449

速度/分解能を選択可能な24ビット高速8チャネル/16チャネル デルタシグマ ADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$9.39
機能
  • 最大8つの差動入力チャネルまたは最大16のシングルエンド入力チャネル
  • 出力レート:最大8kHz
  • マルチプレクス・レート:最大4kHz
  • 速度または分解能を選択可能
  • 出力レート1.76kHzでのノイズ:2μVRMS
  • 50/60Hz同時除去、出力レート13.8Hz時のノイズ:200nVRMS
  • あらゆる入力およびリファレンス状態に対して、変調器安定度とロックアップ耐性を保証
  • INL 0.0005%、ミッシング・コードなし
  • オートスリープにより、6.9Hzで20μA動作が可能
  • 5μV以下のオフセット(4.5V < VCC < 5.5V、-40℃~85℃時)
  • GND~VCCの同相範囲をもつ差動入力と差動リファレンス
  • 待ち時間なしモード、新チャネルの選択後も各変換が正確
  • 内部発振器-外付け部品が不要
  • LTC2445/LTC2449はMUXOUT/ADCINを装備し、外部バッファや外部利得に対応
  • 小型QFN 5mm×7mmパッケージ
製品概要
show more Icon

LTC2444/LTC2445/LTC2448/LTC2449は、8/16チャネル(4/8差動チャネル)高速24ビットNo Latency デルタ-シグマ ADCです。独自のデルタシグマ・アーキテクチャを採用し、速度と分解能を変更可能です。シンプルな4線シリアル・インターフェイスを介して、変換結果間の待ち時間なしに、またDC精度(オフセット、フルスケール、直線性、ドリフト)の変化なしに、6.9Hz/280nVRMS~3.5kHz/25μVRMS(外部発振器使用時は4kHz)の範囲で10種類の速度と分解能の組み合わせを選択可能です。また、2倍速モードを選択できるので、1サイクルの待ち時間で最大7kHz(外部発振器使用時は8kHz)の出力レートが可能です。

VREFと関係なくGND~VCCの同相入力範囲で、シングルエンドまたは差動入力のあらゆる組み合わせを選択可能です。1倍速モードで動作する場合、速度、分解能、チャネルを新しく選択した後の最初の変換が有効です。変換と変換の間にセトリング・タイムがないので、8つの差動チャネルすべてを500Hzのレートでスキャンすることができます。変換が終了するごとにコンバータが内部でリセットされるので、連続する変換と変換の間にメモリ効果がなく、高次デルタシグマ変調器の安定性を保証できます。


アプリケーション

  • 高速マルチプレクス
  • 自動レンジ設定の6桁DVM
  • 直接温度測定
  • 高速データ収集

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$9.39

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2449CUHF#PBF
  • HTML
  • HTML
LTC2449CUHF#TRPBF
  • HTML
  • HTML
LTC2449IUHF#PBF
  • HTML
  • HTML
LTC2449IUHF#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

DC1410A-B

LTC2449 Demo Board | Load Cell Digitizer Application, Requires DC2026C

zoom

DC1410A-B

LTC2449 Demo Board | Load Cell Digitizer Application, Requires DC2026C

LTC2449 Demo Board | Load Cell Digitizer Application, Requires DC2026C

製品の詳細

Demonstration circuit 1410A shows a compact, high resolution solution for measuring Wheatstone bridge type sensors for load, pressure, temperature, acceleration, and many other physical quantities.


Assembly type B features the LTC2449, an 8-/16-channel, high speed, 24-bit ΔΣ ADC with ten selectable speed/resolution modes from 6.9Hz/200nVRMS to 3.5kHz/23μVRMS (4kHz with external oscillator). Key DC specifications include 5ppm INL, 5μV offset, 10ppm full-scale error and 20nV/°C offset drift. In the 6.9Hz/200nVRMS mode, input normal mode rejection of 50Hz and 60Hz noise is better than 80dB.

reference details image

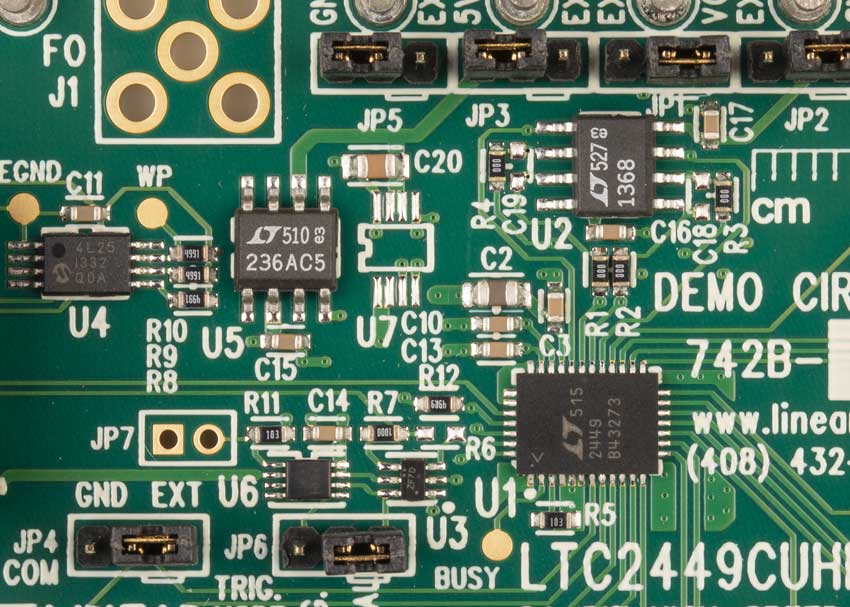

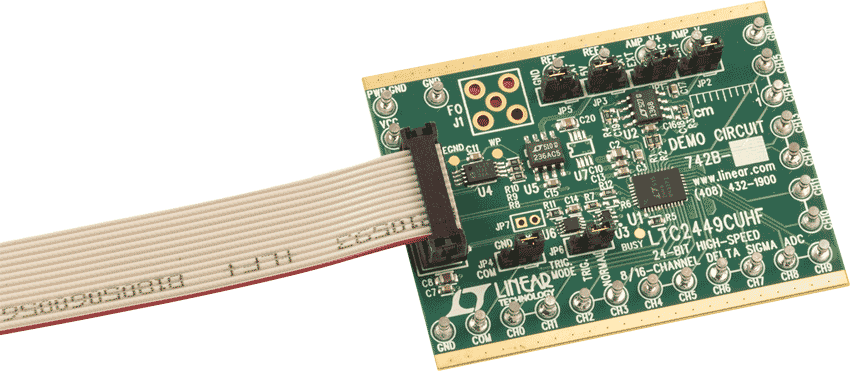

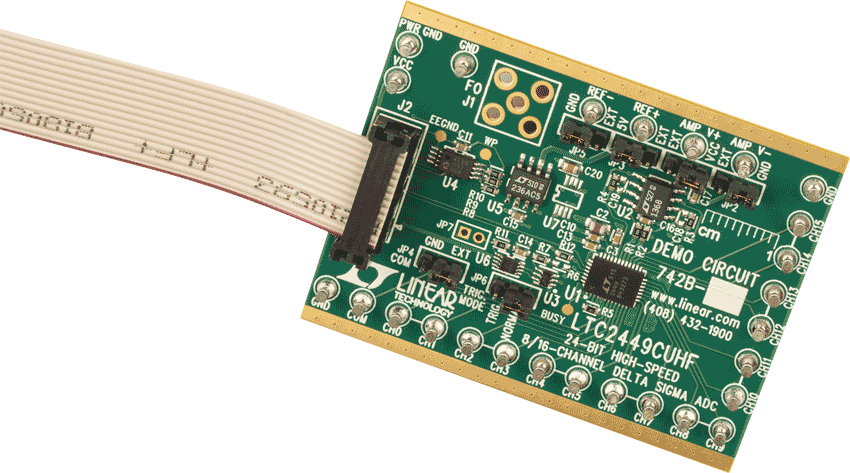

DC742B

LTC2449UHFデモボード | 24ビット・高速8/16チャンネル・デルタ・シグマADC(要DC2026)

zoom

DC742B

LTC2449UHFデモボード | 24ビット・高速8/16チャンネル・デルタ・シグマADC(要DC2026)

LTC2449UHFデモボード | 24ビット・高速8/16チャンネル・デルタ・シグマADC(要DC2026)

製品の詳細

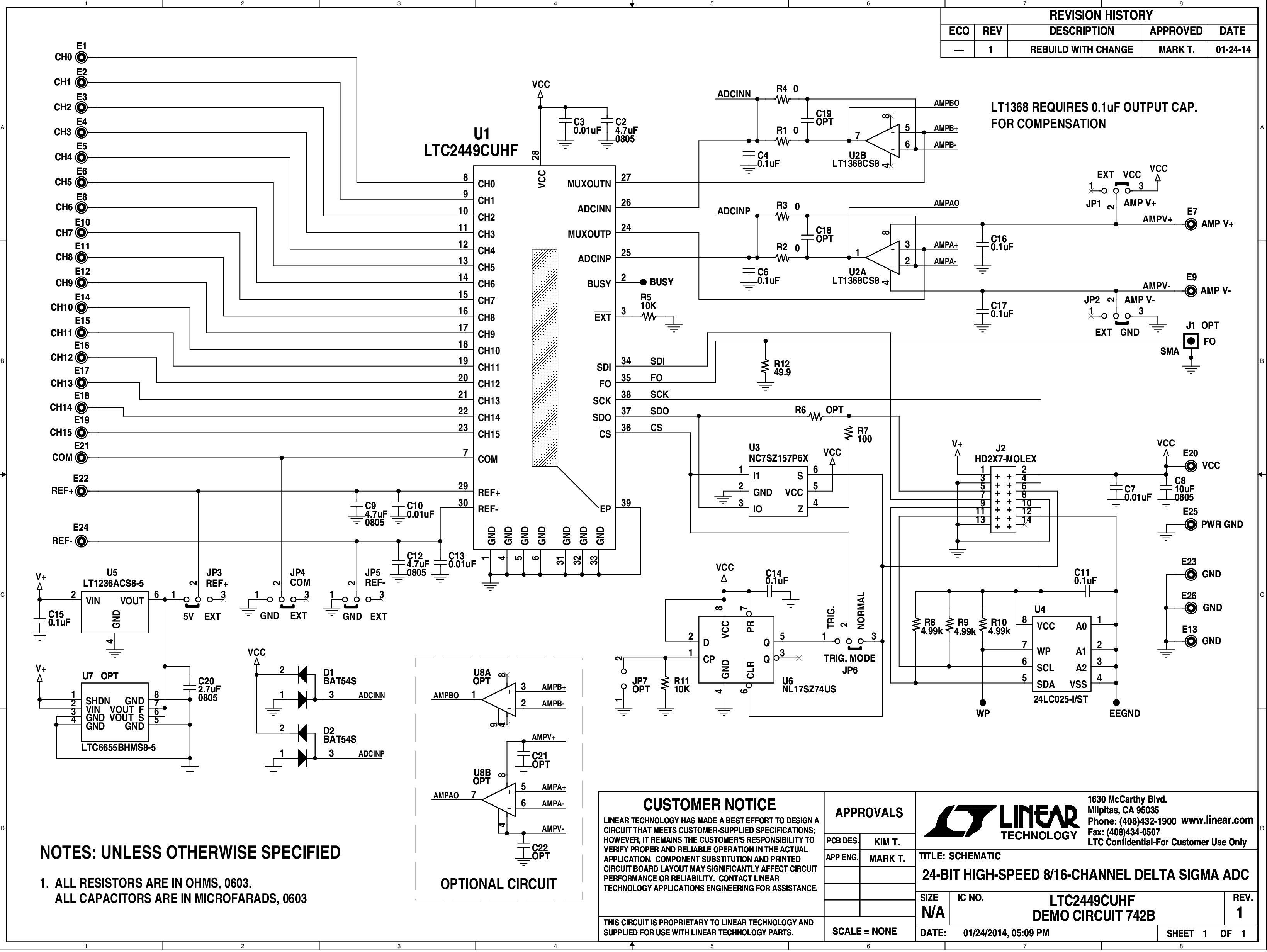

デモンストレーション回路742Bは、6.9Hz/200nV実行値から3.5kHz/25μV実行値(外部発振器で4kHz)までの10の選択可能な速度/分解能モードを備えた、8/16チャンネル、高速、24ビットΔΣADC、LTC2449を備えています。主なDC仕様には、5ppm INL、5μVオフセット、10ppmフルスケール誤差、および20nV/°Cオフセット・ドリフトが含まれます。6.9Hz/200nV実行値モードでは、50Hzおよび60Hzのノイズの入力ノーマル・モード除去比は87dBより優れています。精度(オフセット、フルスケール、直線性、ドリフト)と消費電力は、選択された速度とは関連しません。LTC2449は、マルチプレクサ出力/ADC入力接続を通して入力を反転させることにより、ADCのオートゼロを実行します。これにより、外部デュアル・バッファ・アンプが信号入力をADCのサンプリング電流から分離することができます。

ソフトウェア

pdf icon

ZIP

14.18 M

ツールおよびシミュレーション

ツールおよびシミュレーション 1

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入
