LTC2447

複数のリファレンス入力を選択可能な24ビット高速8チャネル・デルタシグマ ADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$9.39
特長
  • 5つの差動リファレンス入力を選択可能
  • 4つの差動入力または8つのシングルエンド入力
  • 4ウェイ・マルチプレクサにより、複数のレシオトリック測定が可能
  • 出力レート:最大8kHz
  • マルチプレクス・レート:最大4kHz
  • 速度または分解能を選択可能

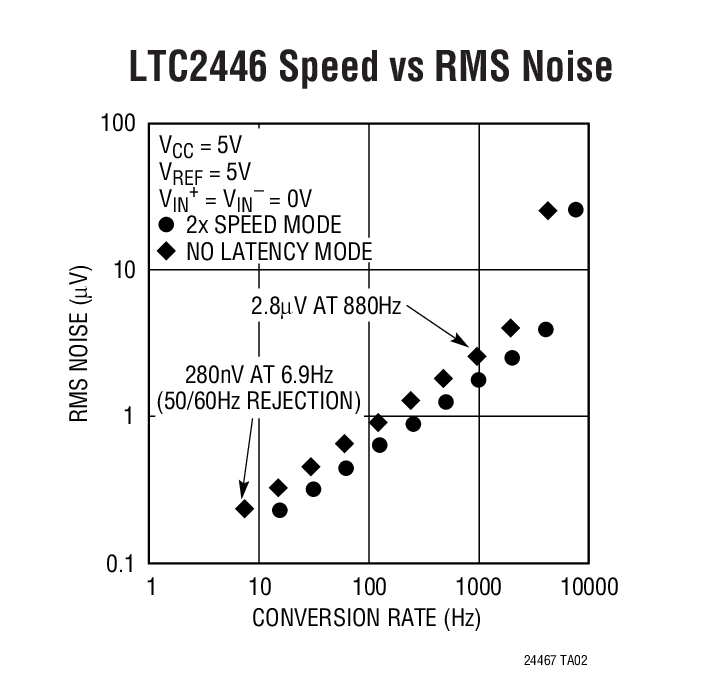

    • 出力レート1.76kHzでのノイズ:2μVRMS
    • 50/60Hz同時除去、出力レート13.8Hz時のノイズ:200nVRMS
  • あらゆる入力およびリファレンス状態に対して、変調器安定度とロックアップ耐性を保証
  • INL 0.0005%、ミッシング・コードなし
  • オートスリープにより、6.9Hzで20μA動作が可能
  • 5μV以下のオフセット(4.5V < VCC < 5.5V、-40℃~85℃時)
  • GND~VCCの同相範囲をもつ差動入力と差動リファレンス
  • 待ち時間なしモード、新チャネルの選択後も各変換が正確
  • 内部発振器-外付け部品が不要
  • LTC2447はMUXOUT/ADCINを装備し、外部バッファや外部利得に対応

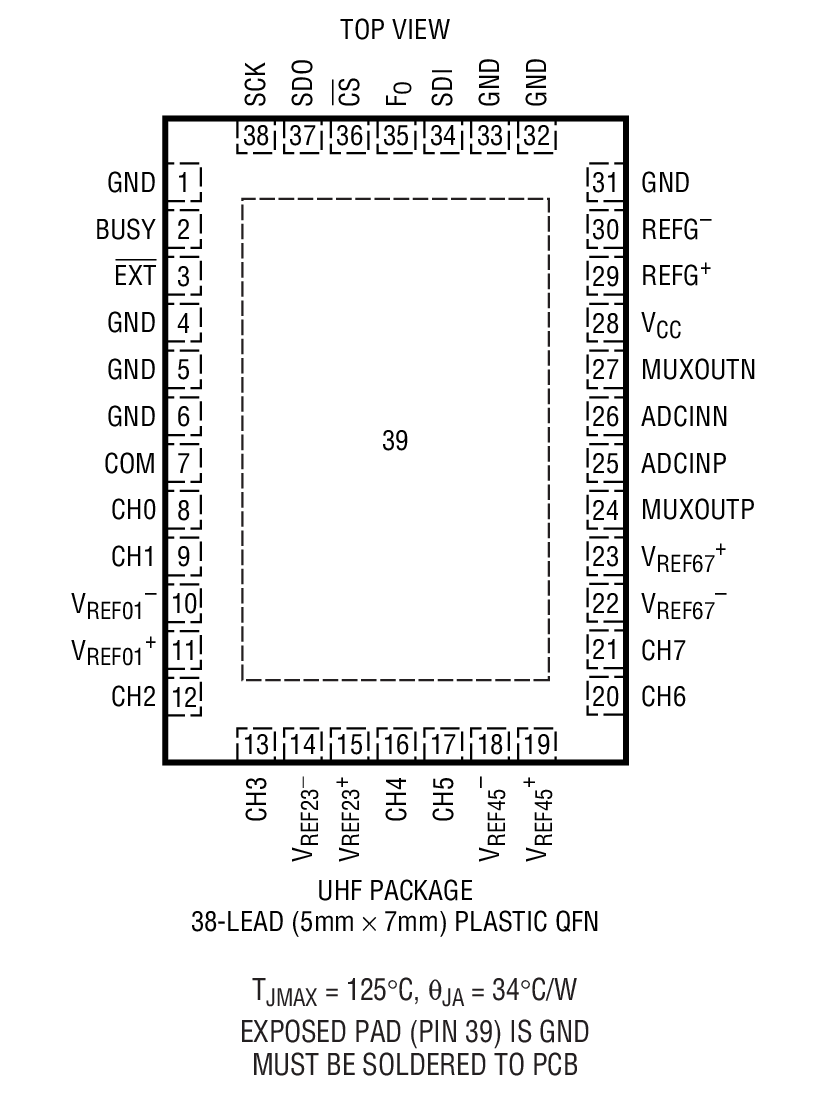

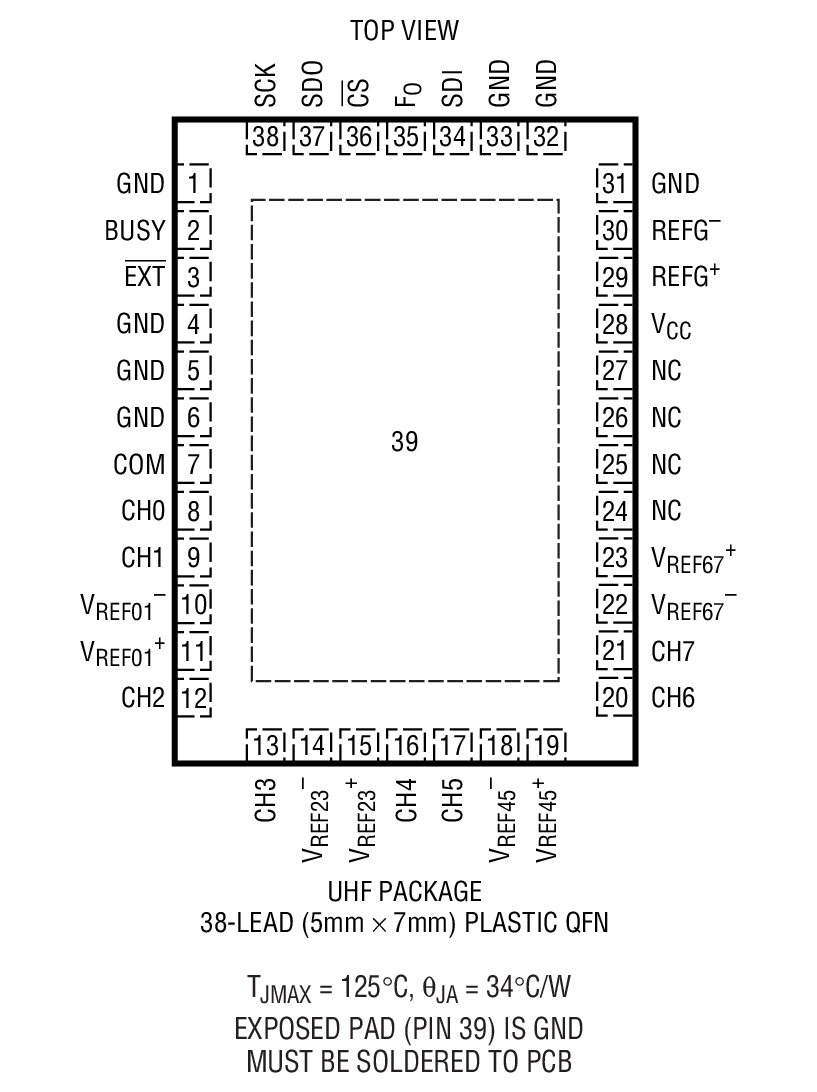

  • 小型QFN 5mm×7mmパッケージ
製品概要
show more Icon

LTC2446/LTC2447は4端子スイッチングにより、マルチプレクス・レシオメトリック測定が可能です。4組の選択可能な差動入力と4組の差動リファレンス入力を結合することにより、RTD、ブリッジなどの複数のセンサを1個のコンバータでデジタル化できます。(熱電対、電圧、電流センスなど)レシオメトリック測定を必要としない入力チャネル向けに、5番目の差動リファレンス入力を選択できます。柔軟な入力マルチプレクサにより、シングルエンドまたは差動入力をスレーブ・リファレンス入力または汎用リファレンス入力と結合することが可能です。

独自のデルタシグマ・アーキテクチャを採用し、15ppmの絶対精度(オフセット、フルスケール、直線性)、200nVRMSの低ノイズ、8kHzの速度を達成します。シンプルな4線シリアル・インターフェイスを介して、10種類の速度と分解能の組み合わせを選択可能です。変換と変換の間にセトリング・タイムがないので、速度、分解能、チャネルの変更またはリファレンス変更後の最初の変換が有効です。このため、最大4kHzのスキャン・レートが可能です。さらに、2倍速モードを選択可能なので、1サイクルの遅延で最大8kHzまでの出力レートを設定できます。


アプリケーション

  • 流量
  • 圧力
  • 直接温度測定
  • ガス・クロマトグラフィー

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$9.39

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2447CUHF#PBF
  • HTML
  • HTML
LTC2447CUHF#TRPBF
  • HTML
  • HTML
LTC2447IUHF#PBF
  • HTML
  • HTML
LTC2447IUHF#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

DC846A

LTC2447UHF | 24-Bit High Speed 4-/8-Channel Delta Sigma ADC (Requires DC590)

zoom

DC846A

LTC2447UHF | 24-Bit High Speed 4-/8-Channel Delta Sigma ADC (Requires DC590)

LTC2447UHF | 24-Bit High Speed 4-/8-Channel Delta Sigma ADC (Requires DC590)

製品の詳細

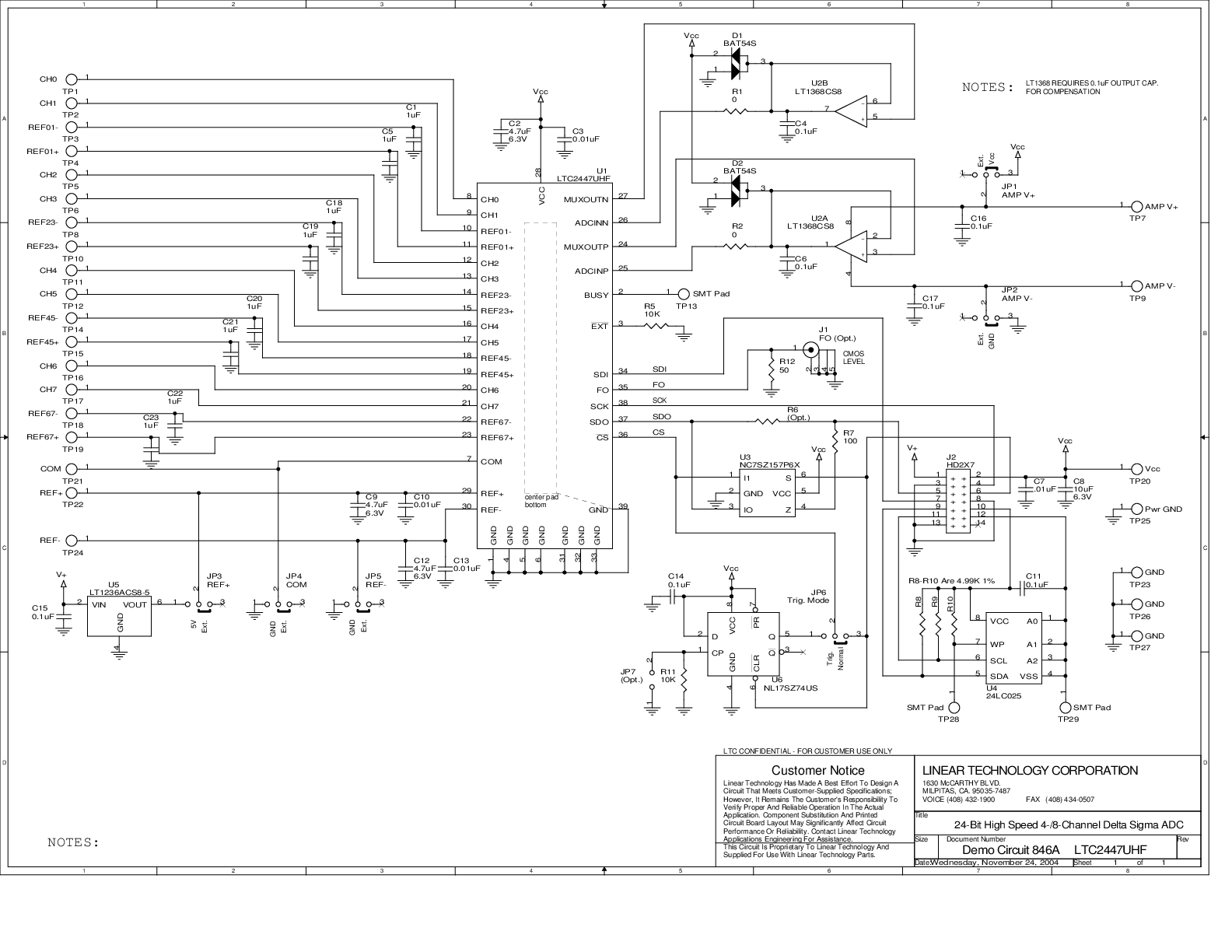

DC846A: Demo Board for the LTC2447 24-Bit High Speed 8-Channel Delta Sigma ADCs with Selectable Multiple Reference Inputs.
