製品概要

機能と利点

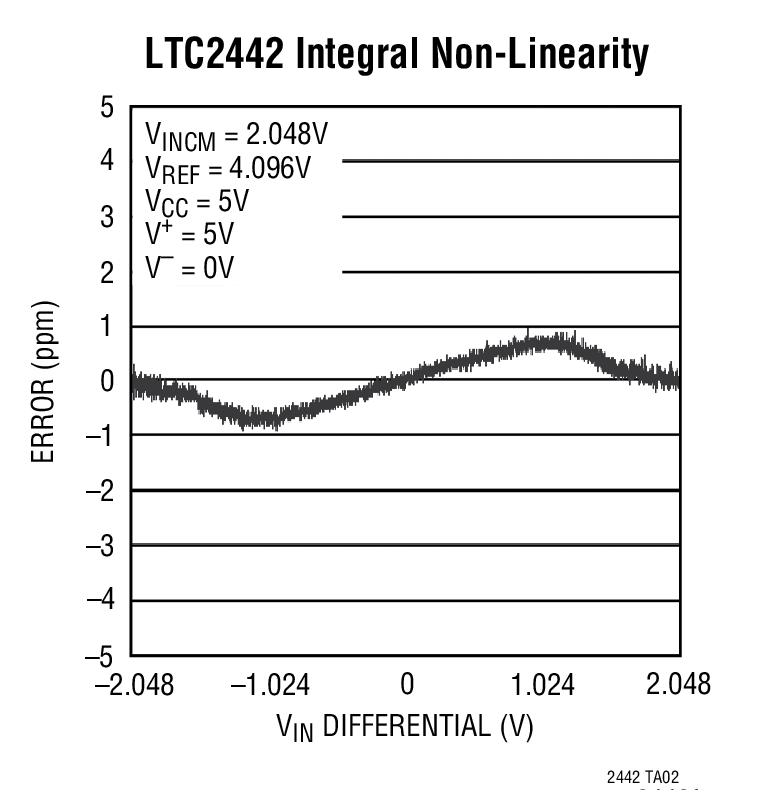

  • 1ppmの直線性、ミッシング・コードなし
  • センサを直接デジタル変換するための内蔵アンプ
  • 2組の差動入力チャネルまたは4本のシングルエンド入力チャネル
  • 出力レート:最大8kHz
  • 多重化レート:最大4kHz
  • 速度/分解能を選択可能
    • 出力レート1.76kHzでのノイズ:2µVRMS
    • 出力レート13.8Hzでのノイズ:220nVRMS
    • 50Hz/60Hzの同時除去
  • 入力とリファレンスのあらゆる状態に対して、変調器安定度とロックアップ耐性を保証
  • <5µVのオフセット (4.5V < VCC < 5.5V、-40℃~85℃)
  • 同相範囲がGND~VCCの差動入力と差動リファレンス
  • 待ち時間なしモード、新しいチャネル選択後も各変換が精確
  • 内部発振器-外付け部品不要

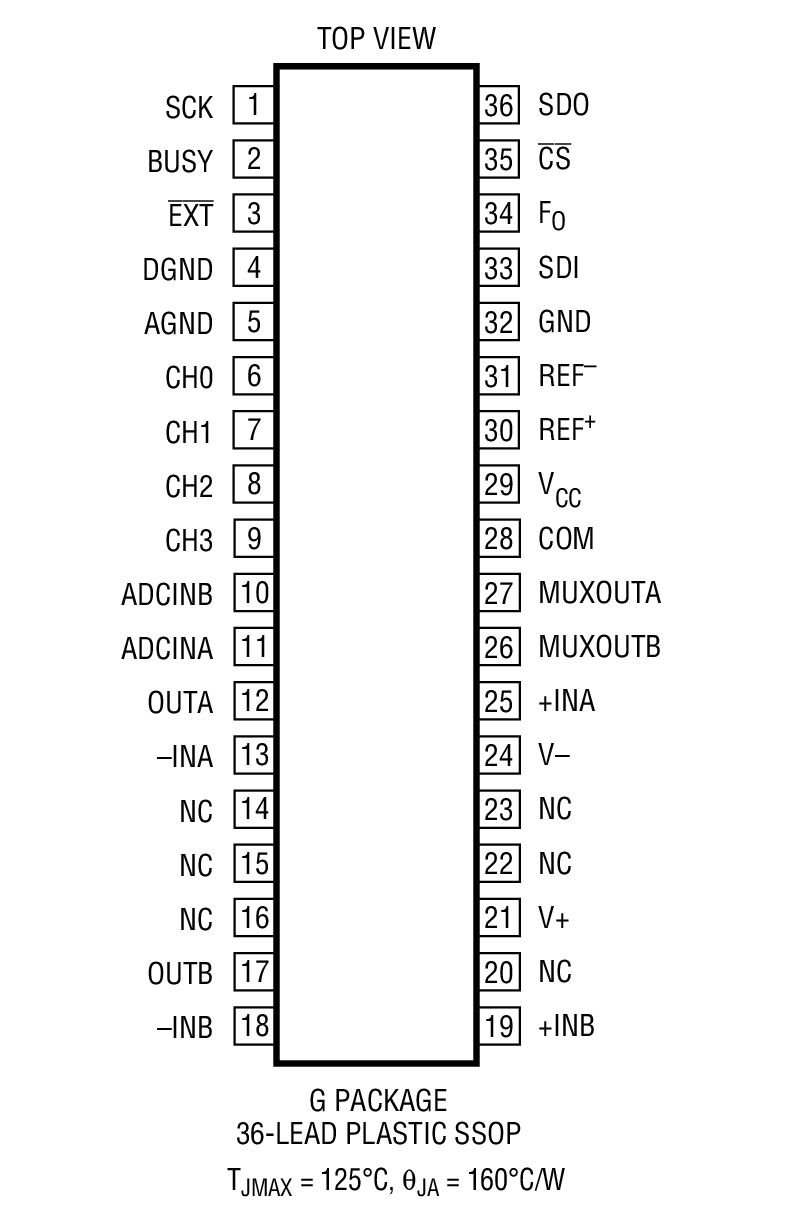

  • 36ピンSSOPパッケージ

製品概要

LTC2442は速度可変の超高精度24ビットΔΣ ADCで、アンプを内蔵しています。このアンプは高インピーダンスのセンサからの入力を簡単にドライブするバッファとして設定することができます。このアンプをユニティゲインに設定すると1ppmの直線性を実現することができます。低レベルの入力信号の分解能を上げるには、外付け抵抗を使って利得を設定することができます。アンプの正負の電源ピンは直接VCC(4.5V~5.5V)とGND、または、レール・トゥ・レール入力信号の場合、VCCより上とGNDより下にバイアスすることができます。

独自のΔΣアーキテクチャにより、透過的な連続較正による安定したDC精度が得られます。待ち時間やDC精度の変化なしに、6.9Hz/220nVRMS~3.5kHz/25µVRMSの範囲で速度/分解能の10の組合せを選択可能です。また、2倍速モードを選択できるので、1サイクルの待ち時間で最大7kHz(外部発振器使用時は8kHz)の出力レートが可能です。

グランド~VCCの同相入力範囲で、シングルエンド(4入力まで)または差動入力(2入力まで)のあらゆる組合せを選択可能です。1倍速モードで動作する場合、新しい速度/分解能またはチャネルを選択した後の最初の変換は有効です。


アプリケーション

  • 自動レンジ設定の6桁DVM
  • 高速マルチプレクス
  • 直接温度測定
  • 高速データ収集

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

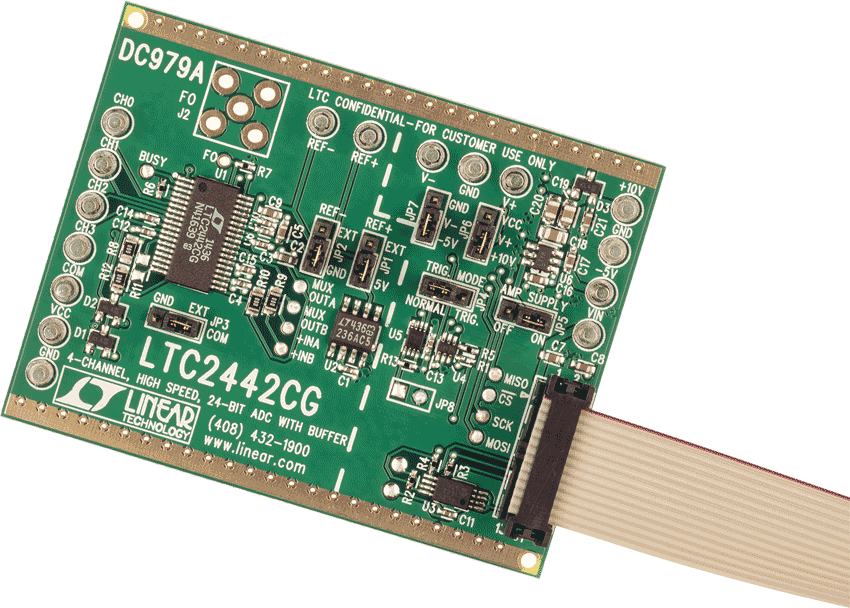

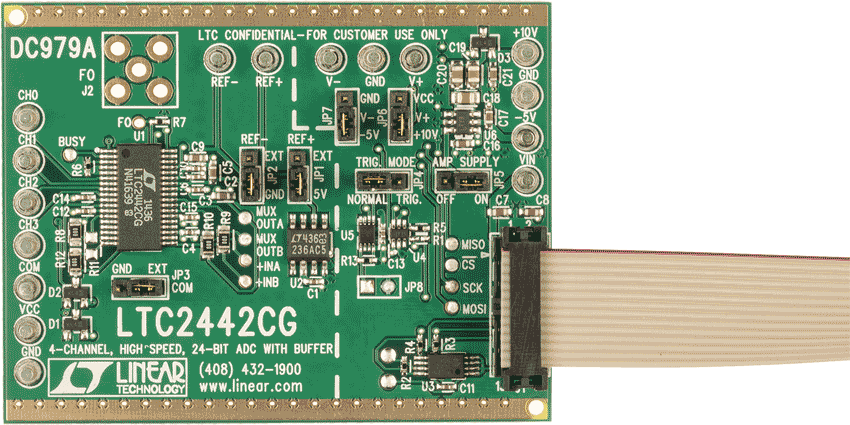

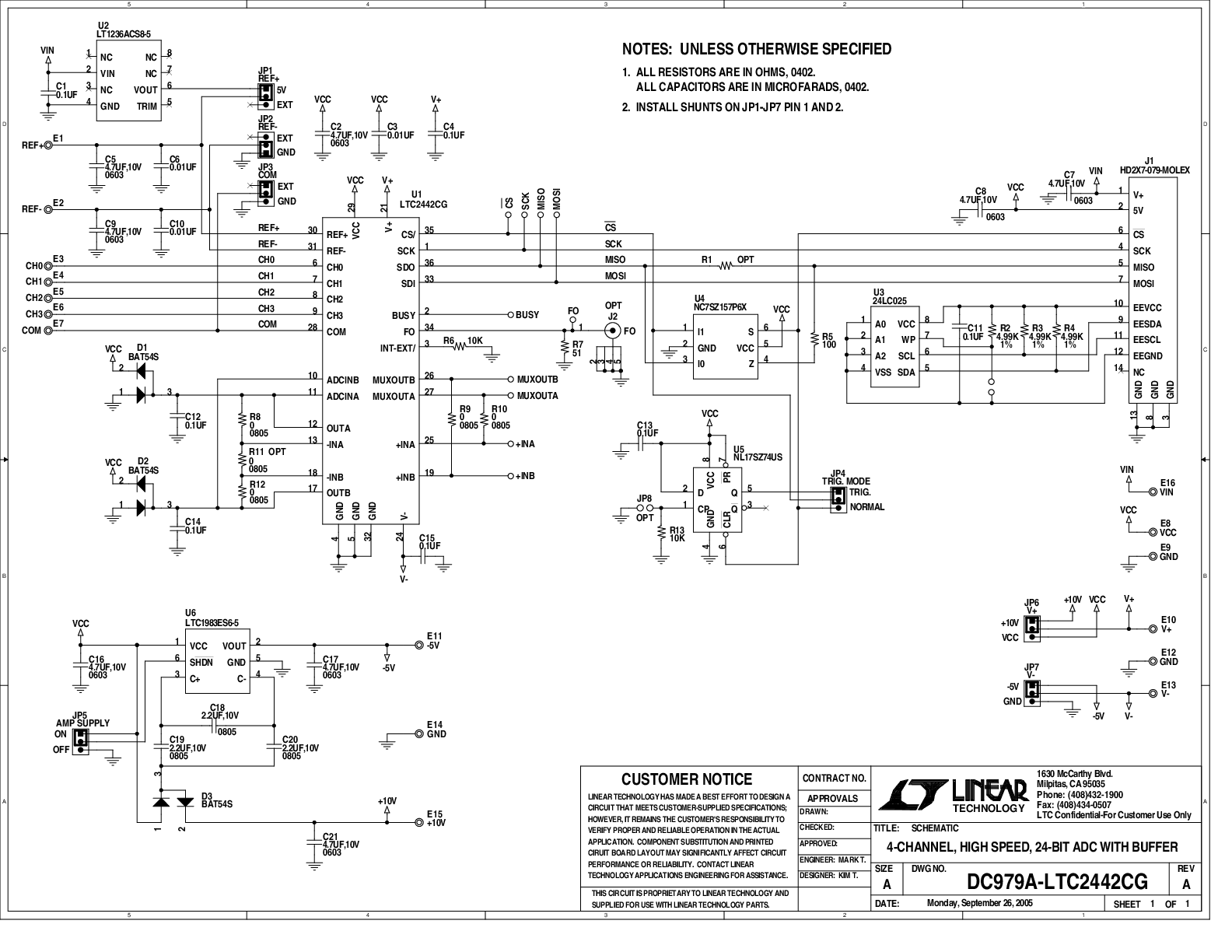

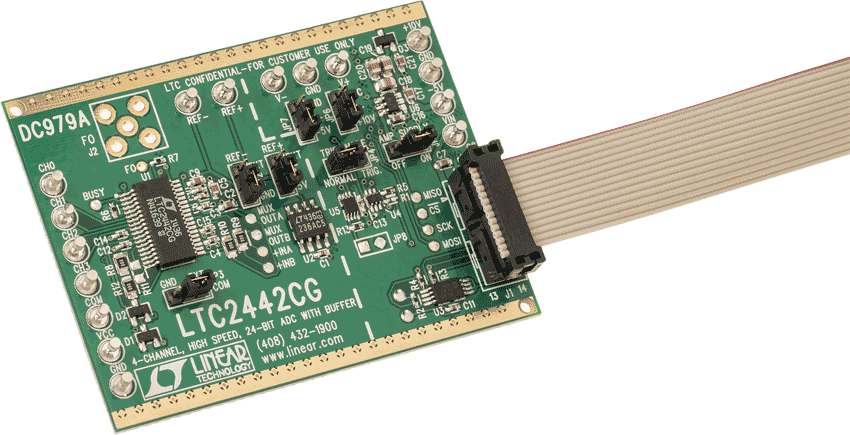

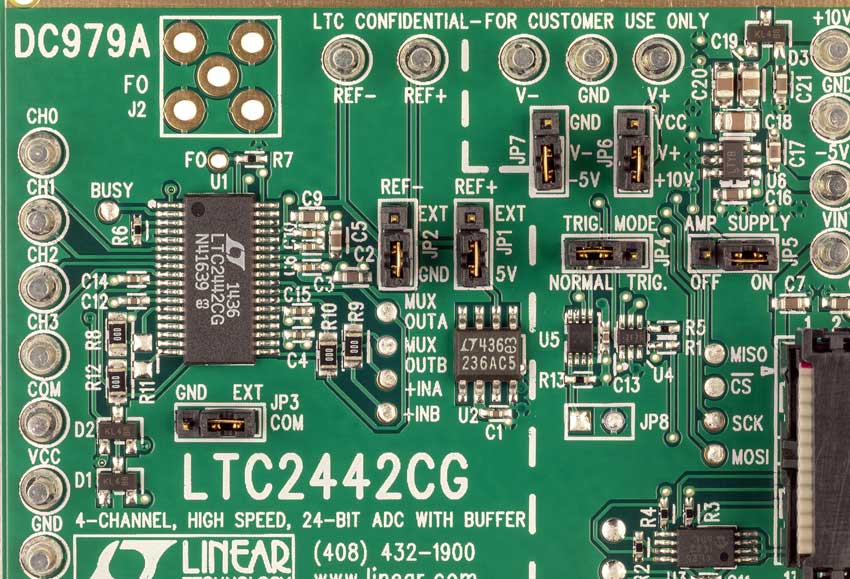

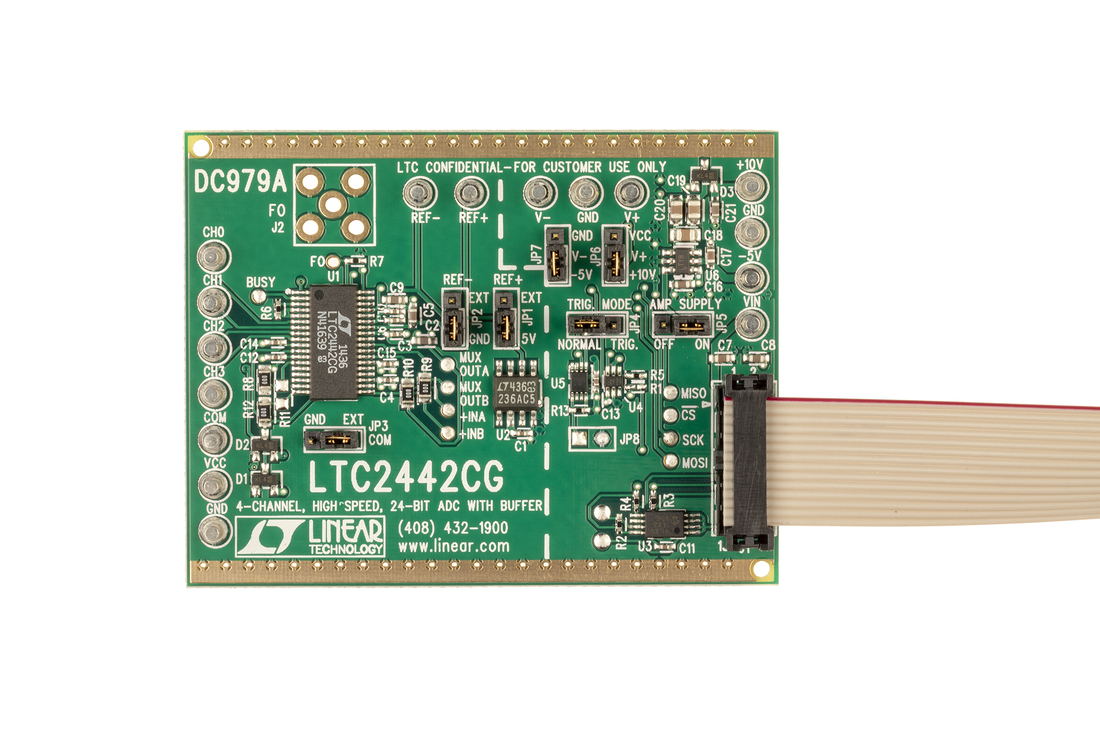

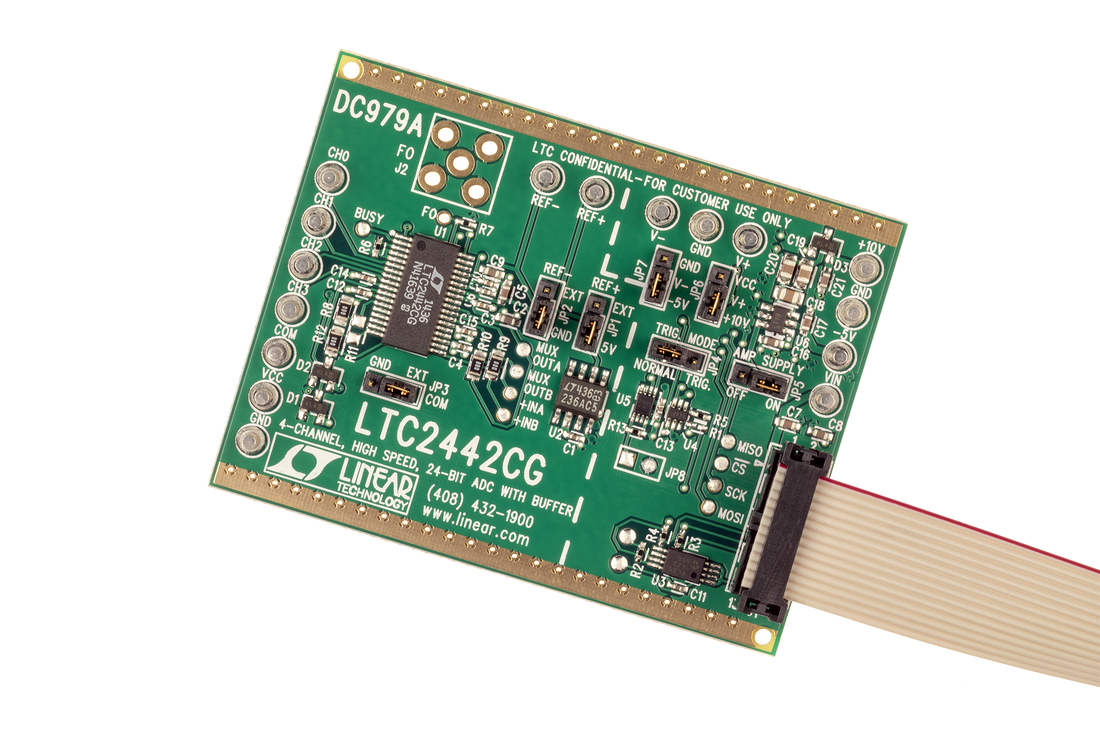

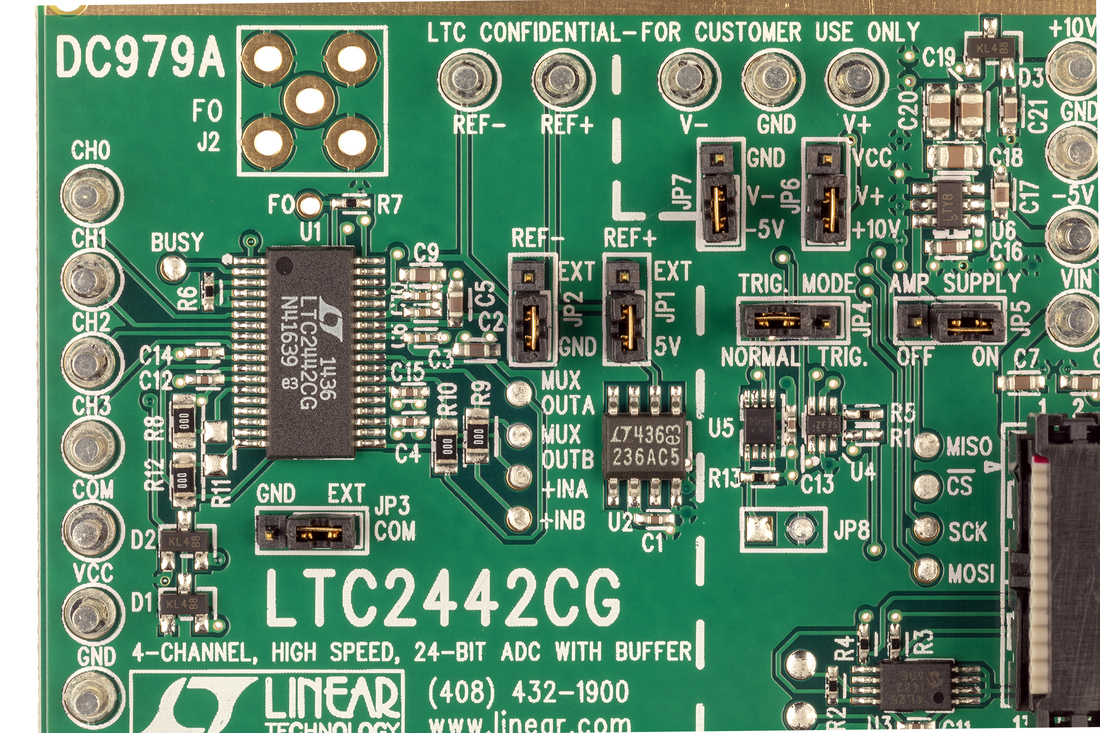

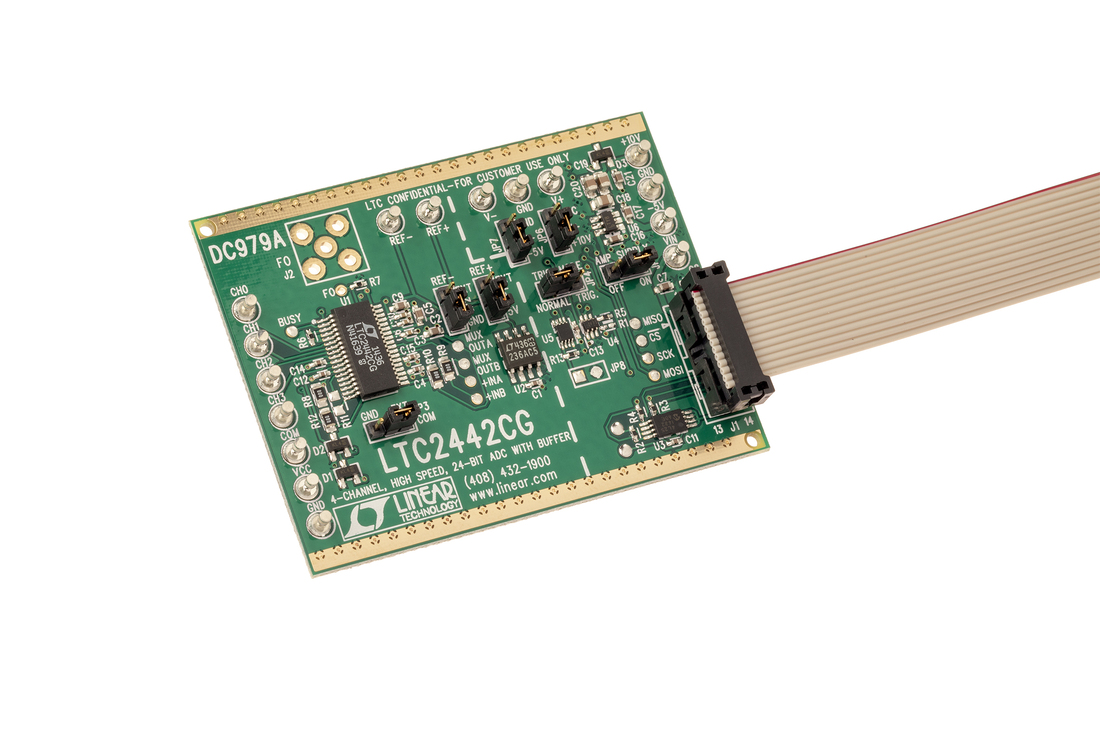

評価キット (1)

ツールおよびシミュレーション

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入

Linduino

おすすめ製品

LTC2442 コンパニオン製品

推奨 µModule Isolator

推奨 Suggested Oscillator

推奨 関連製品

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
LTC2442CG#PBF 材料宣誓書(MD) 信頼性データ 36-Lead SSOP
LTC2442CG#TRPBF 材料宣誓書(MD) 信頼性データ 36-Lead SSOP
LTC2442IG#PBF 材料宣誓書(MD) 信頼性データ 36-Lead SSOP
LTC2442IG#TRPBF 材料宣誓書(MD) 信頼性データ 36-Lead SSOP
