LTC2420

20ビットμパワーNo Latencyデルタ-シグマTM ADC、SO-8パッケージ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$5.30
機能
  • SO-8パッケージの20ビットADC
  • INL 8ppm、20ビットでミッシング・コードなし
  • フルスケール誤差: 4ppm
  • オフセット: 0.5ppm
  • ノイズ:1.2ppm
  • ディジタル・フィルタは単一サイクルで安定
  • 内部発振器 - 外付け部品が不要
  • 高速モード:16ビット・ノイズ、100spsで12ビットTUE
  • 最小110dB、50Hz/60Hzのノッチ・フィルタ
  • リファレンス入力電圧:0.1V~VCC
  • ライブ・ゼロ-拡張入力範囲により12.5%のオーバーレンジおよびアンダーレンジに対応可能
  • 2.7V~5.5V単一電源動作
  • 低電源電流(200μA)および自動シャットダウン
  • 24ビットLTC2400とピン・コンパチブル
製品概要
show more Icon

LTC2420は、発振器を内蔵しINL 8ppm、RMSノイズ1.2ppm、2.7V~5.5Vで動作するマイクロパワー20ビットA/Dコンバータです。デルタ-シグマ・テクノロジを駆使し、多重化アプリケーションに対して単一サイクルで安定するデジタル・フィルタを提供します。LTC2420は1本のピンにより、50Hzまたは60Hz±2%において110dB以上のリジェクションを達成するように構成できます。あるいは、外部発振器によってユーザが定義したリジェクション周波数を1Hz~800Hzの範囲でドライブすることができます。内部発振器には、周波数設定用の部品を外付けする必要はありません。

このコンバータは0.1V~VCCのどの範囲の外部リファレンス電圧でも受け入れます。LTC2420は-12.5%・VREF~112.5%・VREFの拡張入力変換範囲を備えており、従来のセンサまたは信号処理回路で見られたオフセットやオーバーレンジの問題を円滑に解決します。

LTC2420はSPIおよびMICROWIREプロトコルに適合する柔軟な3線式デジタル・インタフェースを通して通信します。


アプリケーション

  •   秤
  •   直接温度測定
  •   ガス分析器
  •   歪みゲージ・トランスジューサ
  •   計測
  •   データ収集
  •   産業用プロセス・コントロール
  •   4桁DVM

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$5.30

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2420CS8#PBF
  • HTML
  • HTML
LTC2420CS8#TRPBF
  • HTML
  • HTML
LTC2420IS8#PBF
  • HTML
  • HTML
LTC2420IS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC2420CS8#PBF

製造中

LTC2420CS8#TRPBF

製造中

LTC2420IS8#PBF

製造中

LTC2420IS8#TRPBF

製造中

6 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC2420CS8#PBF

製造中

LTC2420CS8#TRPBF

製造中

LTC2420IS8#PBF

製造中

LTC2420IS8#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC2420CS8#PBF

製造中

LTC2420CS8#TRPBF

製造中

LTC2420IS8#PBF

製造中

LTC2420IS8#TRPBF

製造中

6 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC2420CS8#PBF

製造中

LTC2420CS8#TRPBF

製造中

LTC2420IS8#PBF

製造中

LTC2420IS8#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

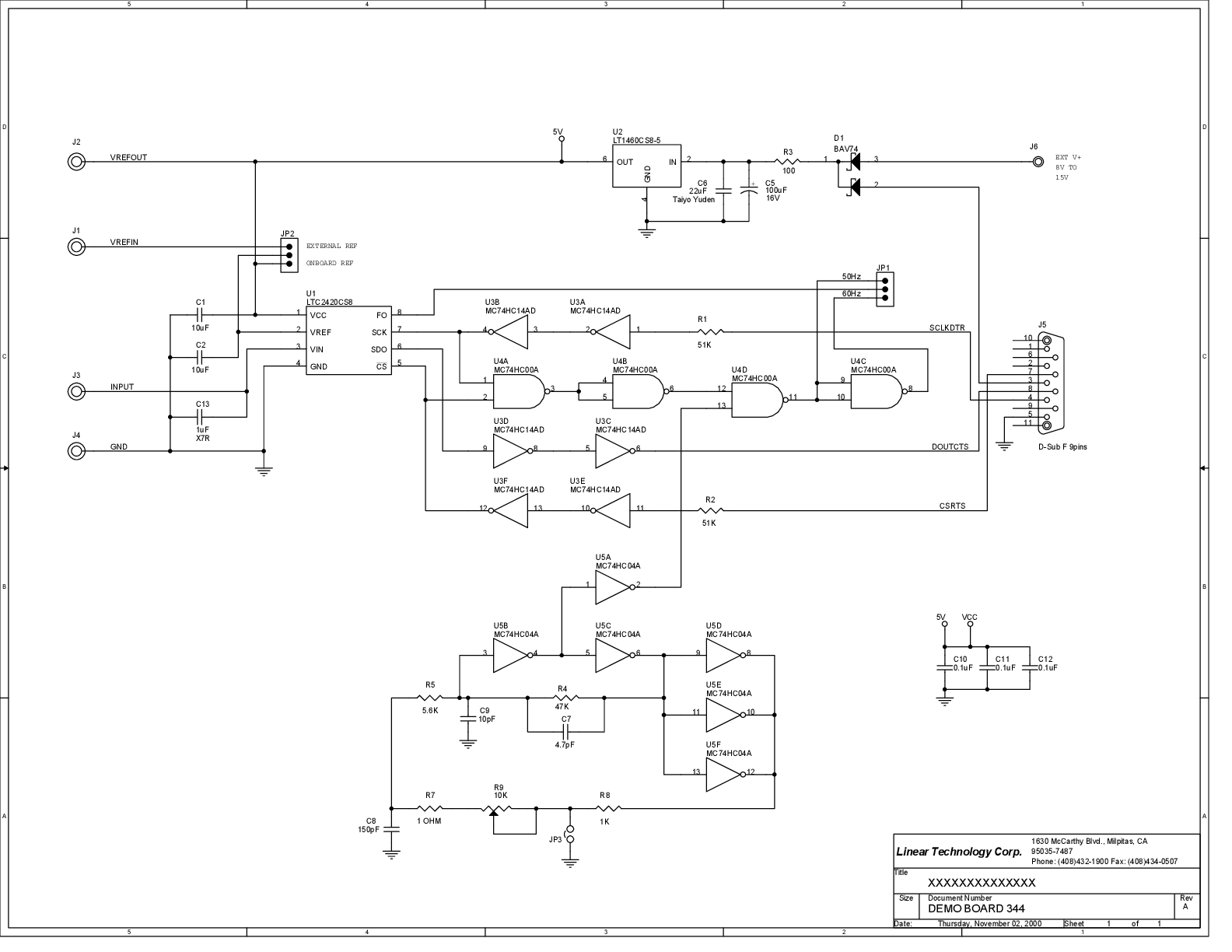

DC344A

LTC2420CS8 | 20 Bit Delta Sigma ADC with Turbo Mode (with Diskette, Requires Win95/98)

reference details image

EVAL-LTC2420-EBZ

LTC2420(20ビット、マイクロパワー、無遅延、ΔΣ ADC)の評価

zoom

EVAL-LTC2420-EBZ

LTC2420(20ビット、マイクロパワー、無遅延、ΔΣ ADC)の評価

LTC2420(20ビット、マイクロパワー、無遅延、ΔΣ ADC)の評価

機能と利点

  • LTC2420用のフル機能評価用ボード
  • QuikEval評価用ソフトウェア互換性

製品の詳細

EVAL-LTC2420-EBZは、20ビット、マイクロパワー、無遅延、ΔΣ A/Dコンバータ(ADC)であるLTC2420を評価するフル機能評価用ボードです。

EVAL-LTC2420-EBZは、直感的なグラフィカル・ユーザ・インターフェース(GUI)を提供するQuikEval評価用ソフトウェアを使用し、シリアル・ペリフェラル・インターフェース(SPI)を介してLTC2420を設定および制御します。

LTC2420は、重量計やガス分析装置などの様々なデータ・アクイジション・アプリケーションに使用されます。LTC2420は、0.1V~VCCの範囲の外部リファレンス電圧を使用でき、50Hzまたは60Hzの干渉を除去するように設定できます。

LTC2420の全仕様については、LTC2420のデータシートを参照してください。EVAL-LTC2420-EBZを使用する際は、ユーザ・ガイドと併せてこのデータシートを参照してください。
