製品概要
機能と利点

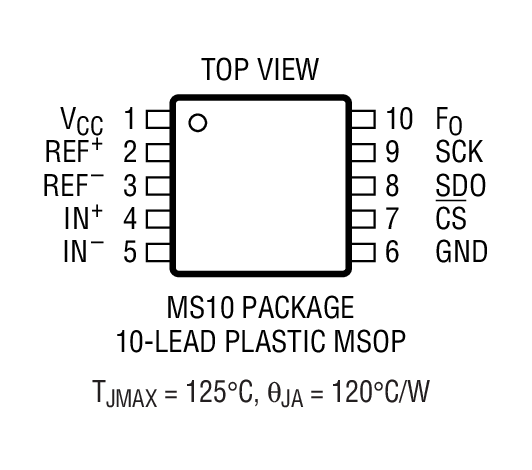

- MS10パッケージの24ビットADC
- 低消費電流（オートスリープ・モード時4μA、変換モード時200μA）
- GND～VCCの同相範囲をもつ差動入力および差動リファレンス
- INL 2ppm、ミッシング・コードなし
- 4ppmのフルスケール誤差と1ppmのオフセット
- ノイズ： 0.29ppm
- 待ち時間なし：デジタル・フィルタは1サイクルで安定。入力ステップ後でも各変換は正確
- 2.7V～5.5V単一電源動作
- 内部発振器 － 外付け部品不要
- 最小110dB、ピンで選択可能な50Hz/60Hzノッチ・フィルタ（LTC2411）
- 50Hz/60Hz同時除去（LTC2411-1）
製品概要

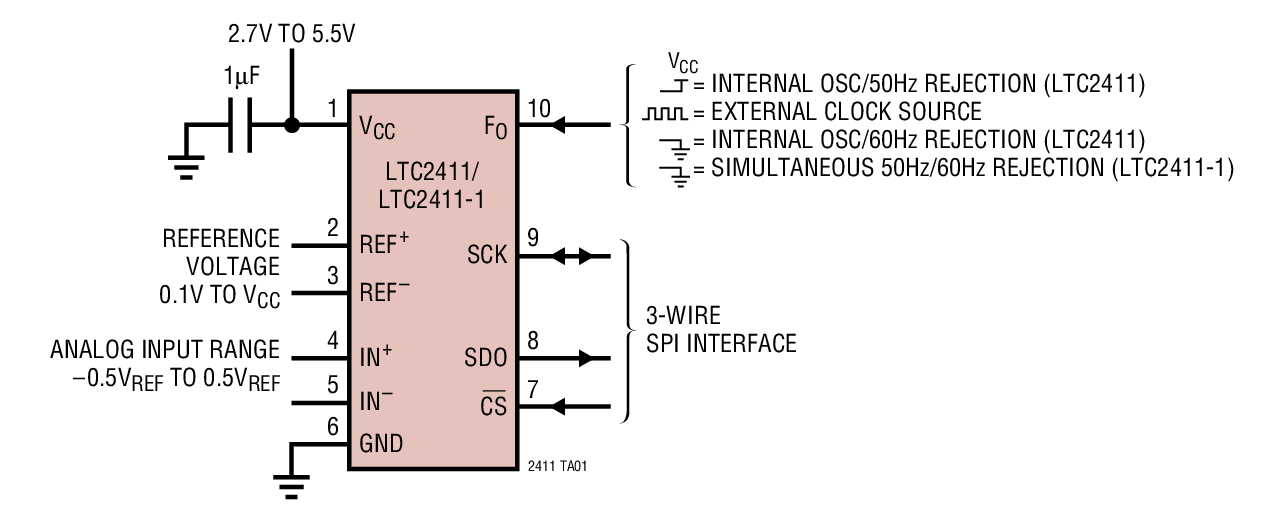

LTC2411/LTC2411-1は、発振器を内蔵しINL2ppm、RMSノイズ0.29ppm、2.7V～5.5Vで動作するマイクロパワー24ビット差動デルタ－シグマアナログ－デジタル・コンバータです。デルタシグマ技術を採用し、1サイクルでのセトリングを実現するので、マルチプレクス・アプリケーションに対応できます。LTC2411は１本のピンを介して、50Hzまたは60Hz±2%で110dB以上の差動モード除去比を達成するように構成可能で、LTC2411-1は49Hz～61.2Hzの範囲で87dB以上の入力差動モード除去比を達成できます。また、外部発振器によって、ユーザが定義した除去周波数にドライブすることも可能です。外部発振器によってドライブする場合、LTC2411とLTC2411-1は同一です。内部発振器には、周波数設定用の部品を外付けする必要はありません。
このコンバータは、0.1V～VCCのあらゆる外部差動リファレンス電圧を使用できるので、柔軟なレシオメトリックおよびリモート・センス測定構成が可能です。フルスケール差動入力範囲は－0.5VREF～0.5VREFです。リファレンス同相電圧VREFCMと入力同相電圧VINCMは、 LTC2411/LTC2411-1のGND～VCCの範囲で個別に設定できます。DC同相入力除去比は140dB以上です。
LTC2411/LTC2411-1はSPIおよびMICROWIRE™プロトコルに適合する柔軟な3線デジタル・インターフェイスを介して通信を行います。
アプリケーション
- ダイレクト・センサ・デジタイザ
- 秤
- 直接温度測定
- ガス分析器

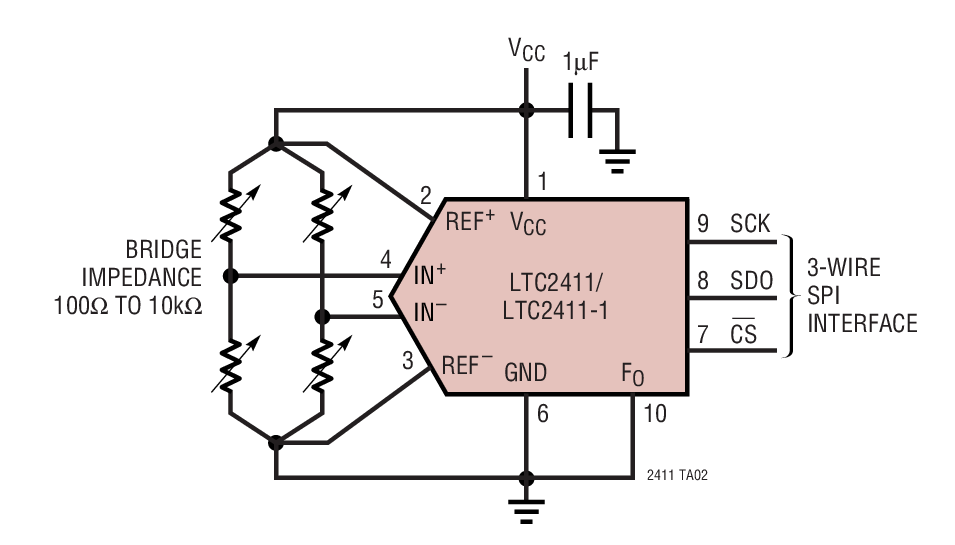

- 歪みゲージ・トランスジューサ
- 計測
- データ収集
- 産業用プロセス制御
- 6桁DVM
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R380 Reliability Data3/22/2018
-

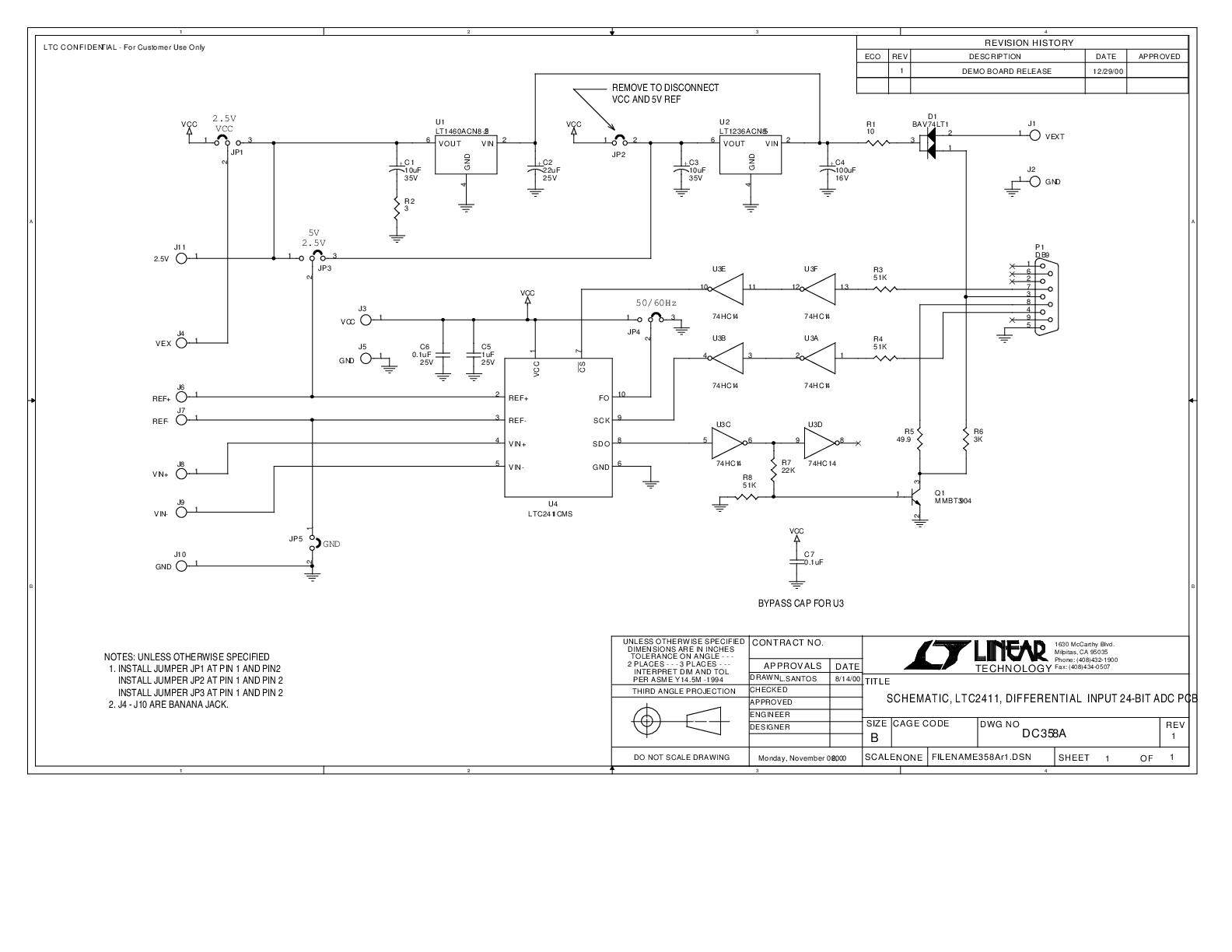

DC358A - Demo Manual9/24/2009
-
