LTC2391-16: SNR が94dB の16ビット250ksps SAR ADC データシート (Rev. )3/22/2010PDF2M
類似製品
製品概要
機能と利点
- スループット・レート: 250ksps
- INL:±2LSB (最大)
- ミッシングコードのない16ビット分解能を保証
- SNR:94dB (標準)(fIN = 20kHz)
- 125°Cまでの動作を保証
- 単一5V 電源
- I/O電圧: 1.8V~5V
- 消費電力: 95mW
- 差動入力範囲:±4.096V
- 内部リファレンス(最大20ppm/°C)
- パイプライン遅延なし、サイクル待ち時間なし
- パラレルおよびシリアル・インタフェース
- 内部変換クロック
- 48ピン7mm × 7mm LQFP およびQFNパッケージ
製品概要
LTC2391-16は、低ノイズの高速16ビット逐次比較レジスタ (SAR) ADCです。このデバイスは単一5V電源で動作し、完全差動入力範囲が±4.096Vと広いので、最大限のダイナミックレンジを必要とする高性能アプリケーションに最適です。LTC2391-16は最大±2LSBの INLと標準94dBの SNRを達成し、16ビット分解能でミッシングコードがありません。
LTC2391-16は、保証初期精度が0.5%で温度係数が最大±20ppm/°Cの高精度リファレンスを内蔵しています。パラレル・インタフェース・モードとシリアル・インタフェース・モードのいずれでも 250kspsの高速スループットを実現し、サイクルの待ち時間がないので、様々な高速アプリケーションに最適です。内部発振器が変換時間を設定するので、外部タイミングの問題が軽減されます。250ksps動作時の消費電力はわずか95mWで、ナップおよびスリープのパワーダウン・モードによって休止時の消費電力をさらに低減します。
アプリケーション
- 医療用イメージング
- 高速データ収集
- デジタル信号処理
- 産業用プロセス制御
- 計測
- ATE
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R549 Reliability Data3/23/2018PDF43 K
-

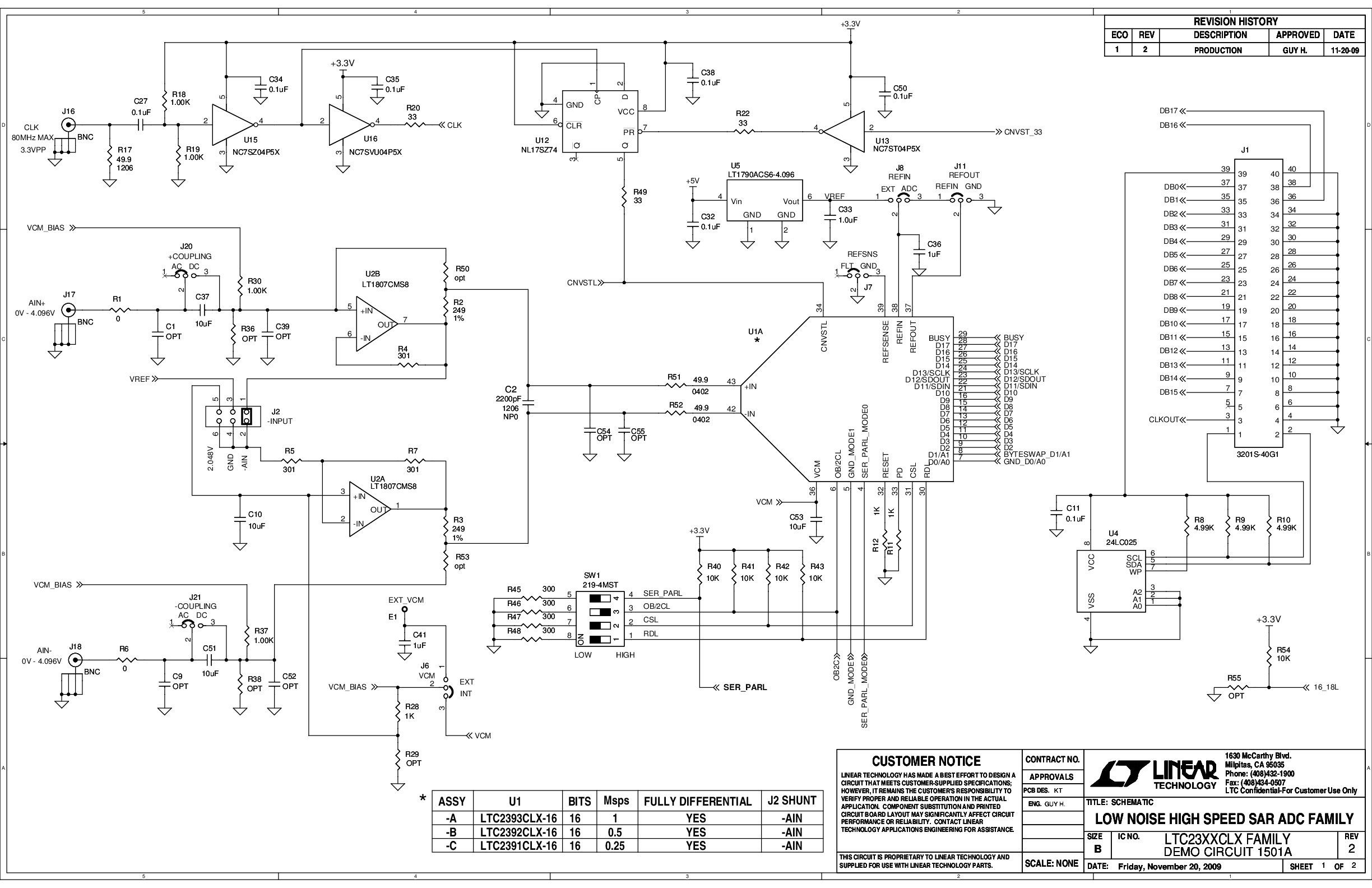

DC1501A - Demo Board4/22/2010PDF720K
-

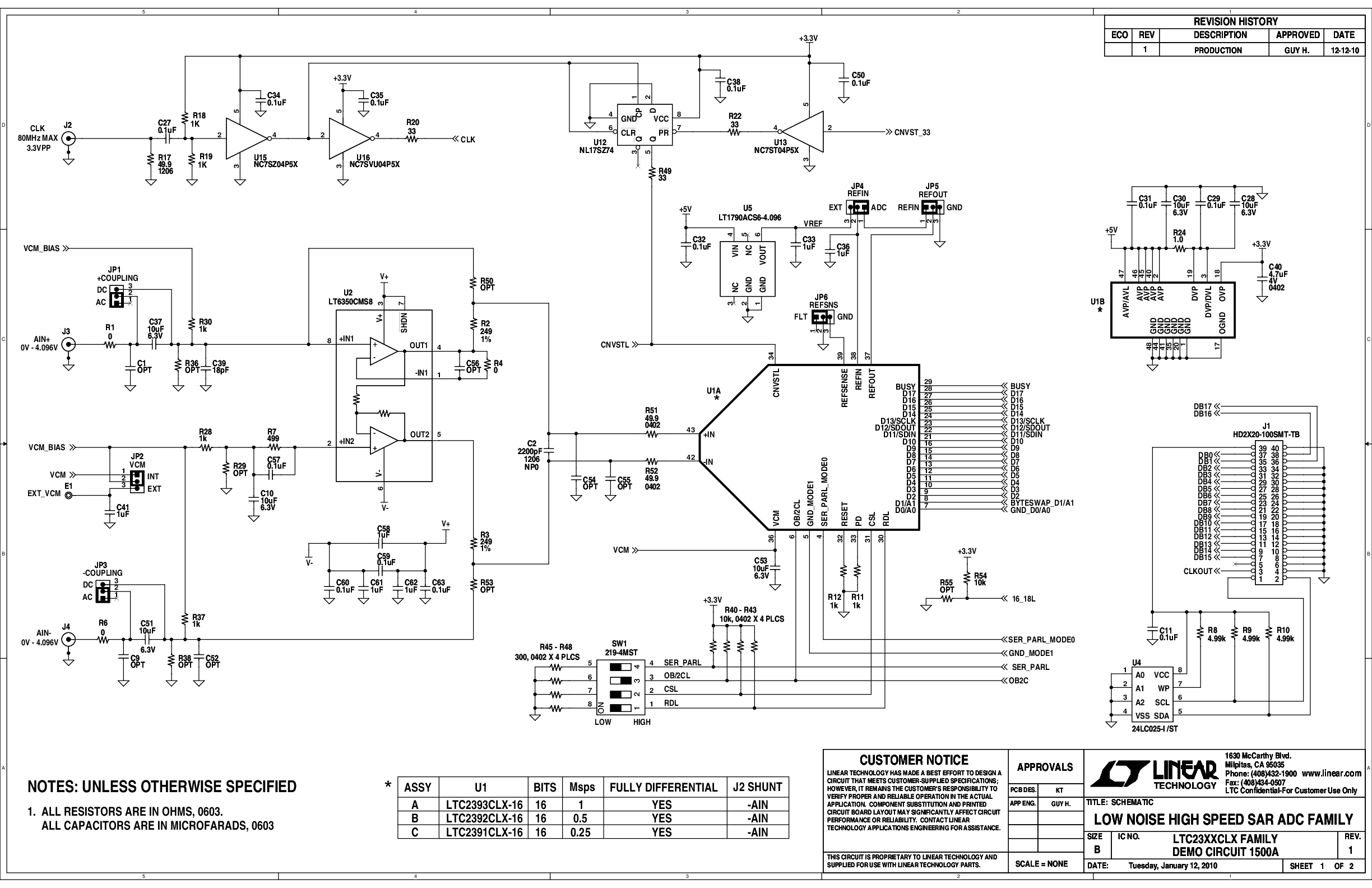

DC1500A - Demo Manual4/15/2010PDF687K
-
