製品概要
機能と利点
- 同時にサンプリングされる6つの差動入力を備えた1.5Msps ADC
- チャネル当たりのスループット：250ksps
- SINAD：75 dB
- 低消費電力：16.5mW
- 単一3V電源動作
- 外部リファレンスを使用してオーバードライブ可能な2.5Vバンドギャップ・リファレンスを内蔵
- 3線SPI互換シリアル・インターフェイス
- CONVでトリガされる内部変換
- スリープ（12μW）シャットダウン・モード
- ナップ（4.5mW）シャットダウン・モード
- 0V～2.5Vのユニポーラまたは±1.25Vのバイポーラ差動入力範囲
- 同相除去比：83dB

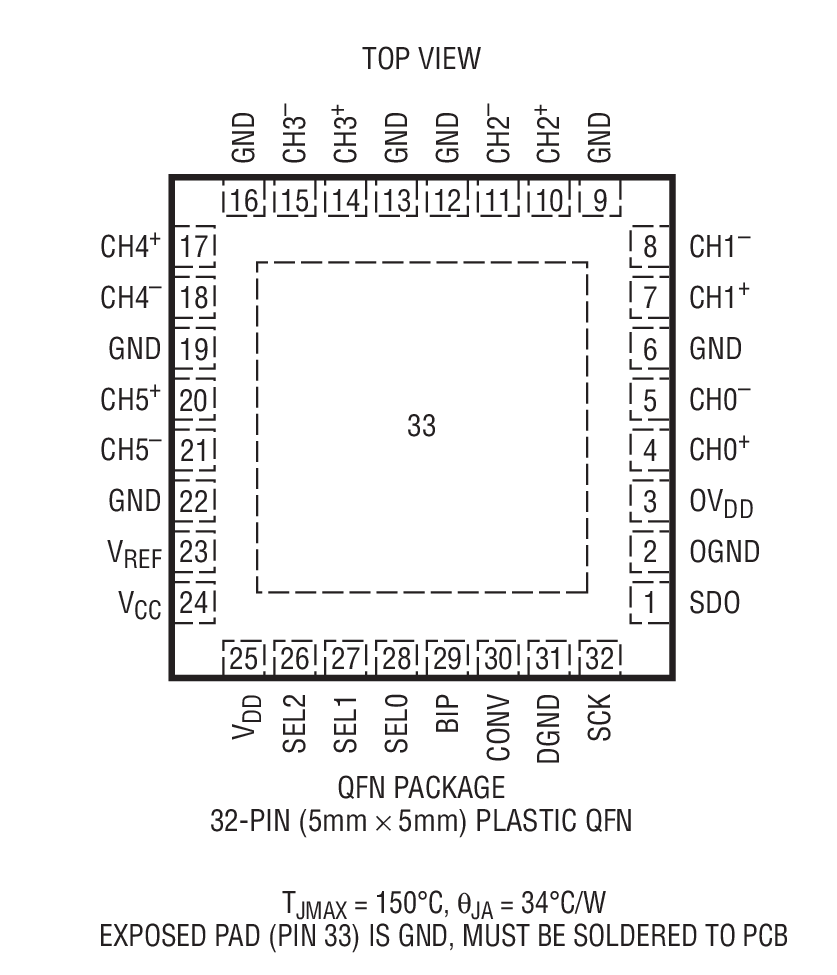

- 小型32ピン（5mm×5mm）QFNパッケージ
製品概要
LTC2351-14は、同時にサンプリングされる6つの差動入力を備えた14ビット、1.5Msps ADCです。このデバイスは、単一3V電源で消費電流がわずか5.5mAで、小型32ピン（5mm×5mm）QFNパッケージで供給されます。スリープ・シャットダウン･モードでは、消費電力を12μWに低減します。低消費電力、小型パッケージのLTC2351-14は、携帯アプリケーションに適しています。
LTC2351-14はCONV信号の立ち上がりエッジで同時にサンプリングされる6つの個別の差動入力を備えています。これら6つのサンプリングされた入力は250ksps/チャネルのレートで変換されます。
83dBの同相除去比により、ソースから差動で信号を測定することによってグランド・ループや同相ノイズを排除できます。
これらのデバイスは、BIPピンの状態に応じて、0V～2.5Vのユニポーラ入力または±1.25Vのバイポーラ入力を差動変換します。差動入力範囲が維持されている間は、どのアナログ入力もレール･トゥ･レールで振幅できます。
変換シーケンスを短縮して、SEL2、SEL1、SEL0入力のロジック状態に応じて、5つ以下のチャネルを変換することができます。
シリアル・インターフェイスによって96クロックの間、変換結果を送出するので、標準シリアル・インターフェイスと互換性があります。
| Bits | |
| LTC2351-12 | 12 |
| LTC2351-14 | 14 |
アプリケーション
- 多相電力測定
- 多相モータ制御
- データ収集システム
- 無停電電源
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R478 Reliability Data3/26/2018
-

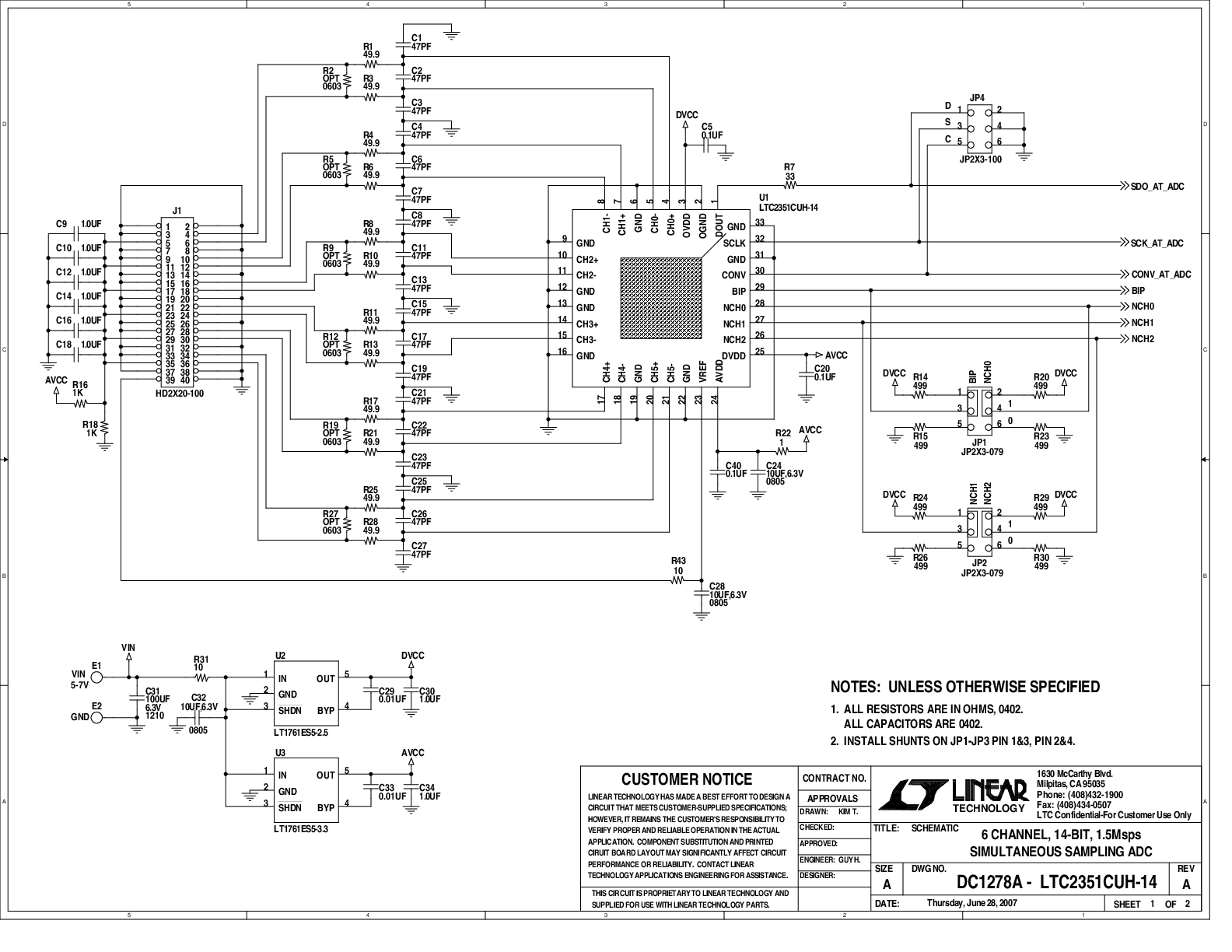

DC1278A - Demo Manual9/24/2009
-
DN426 - 産業用監視装置や携帯型測定装置用の6チャネルSAR ADC11/29/2007
-
SAR ADC Drivers8/29/2016
-
汎用SAR ADC3/8/2011
ソフトウェア & システム
評価ソフトウェア
LinearLab ツール
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
おすすめ製品
LTC2351-14 コンパニオン製品
推奨 µModule Isolator
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC2351CUH-14#PBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC2351CUH-14#TRPBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC2351HUH-14#PBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC2351HUH-14#TRPBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC2351IUH-14#PBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC2351IUH-14#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC2351IUH-14#TRPBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R478 Reliability Data |
