製品概要
機能と利点
- デュアルの14ビットADC
- サンプル・レート：65Msps/40Msps/25Msps
- 単一3V電源 （2.7V～3.4V）
- 低消費電力：400mW/235mW/150mW
- SNR：74dB（最大70MHzの入力で）
- SFDR：85dB（最大70MHzの入力で）
- チャネル間分離：110dB（100MHzで）
- マルチプレクス・データバスまたは独立したデータバス
- 柔軟な入力：1VP-P～2VP-P
- フルパワー帯域幅が575MHzのサンプル/ホールド
- クロック・デューティ・サイクル・スタビライザ
- シャットダウン・モードとナップ・モード
- ピン互換ファミリ
- 105Msps：LTC2282（12ビット）、LTC2284（14ビット）
- 80Msps：LTC2294（12ビット）、LTC2299（14ビット）
- 65Msps：LTC2293（12ビット）、LTC2298（14ビット）
- 40Msps：LTC2292（12ビット）、LTC2297（14ビット）
- 25Msps：LTC2291（12ビット）、LTC2296（14ビット）
- 10Msps：LTC2290（12ビット）、LTC2295（14ビット）

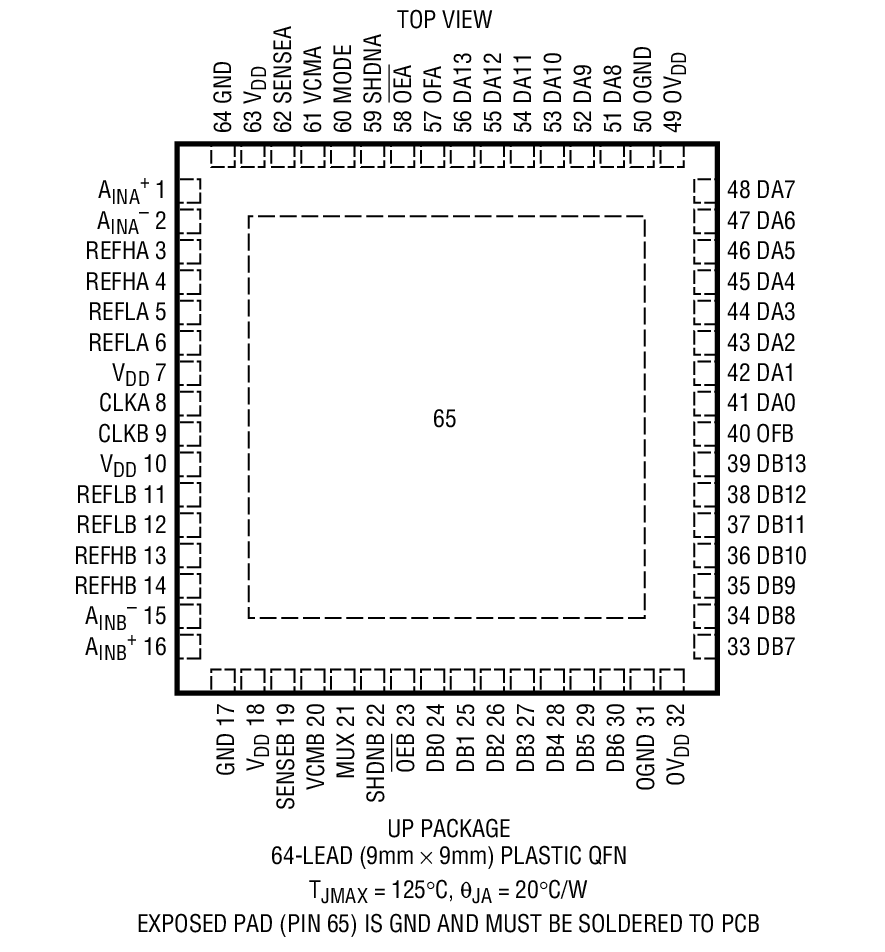

- 64ピン9mm×9mm QFNパッケージ

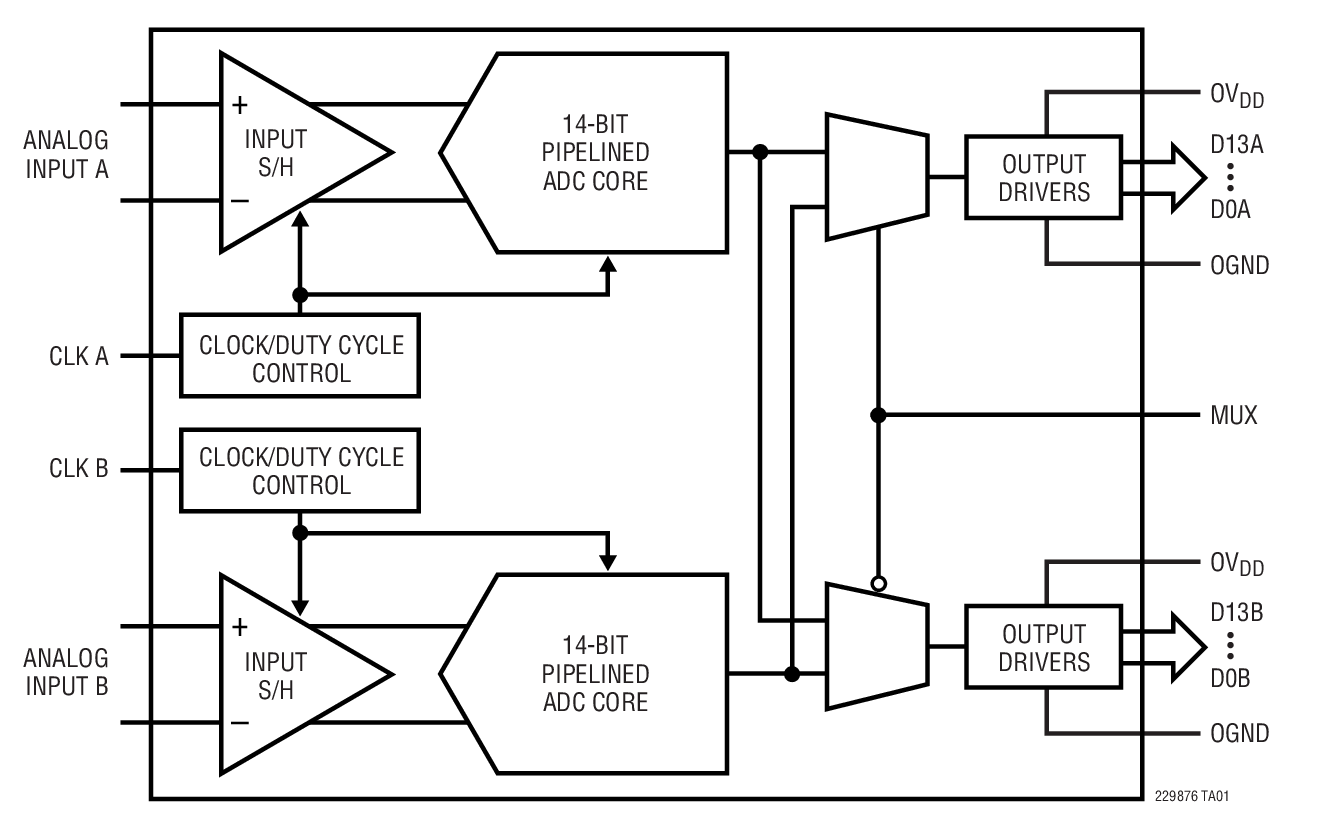

製品概要

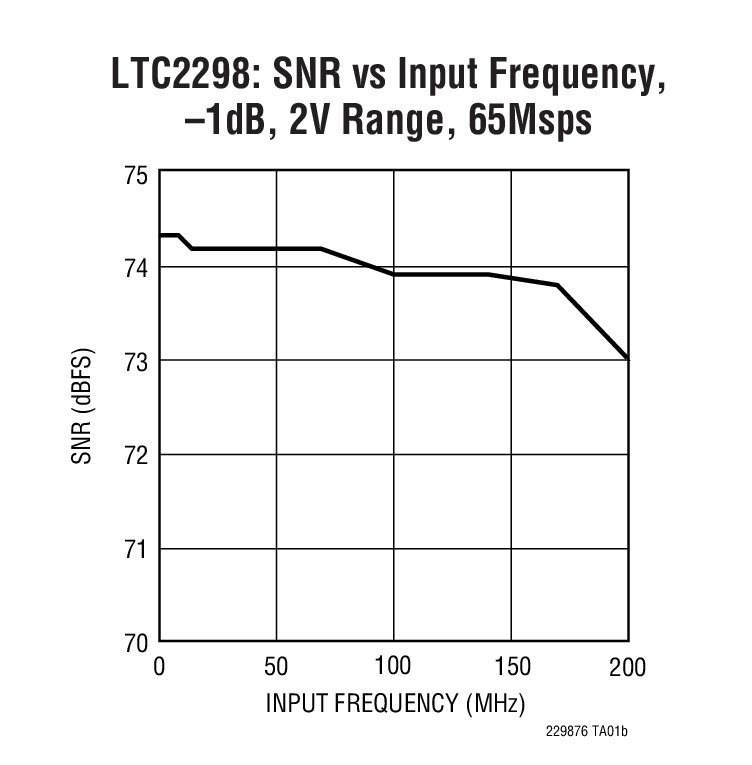

LTC2298/LTC2297/LTC2296は、ダイナミックレンジの広い高周波信号をデジタル化する目的で設計された14ビット、65Msps/40Msps/25Msps、低消費電力、デュアル3V A/Dコンバータです。LTC2298/LTC2297/LTC2296は、ナイキスト周波数での信号に対するSNRが74.3dB、SFDRが90dBという優れたAC特性を備えているため、要求の厳しい画像処理アプリケーションや通信アプリケーションに最適です。
DC規格では、±1.2LSB（標準）のINL、±0.5LSB（標準）のDNL、欠落コードがないことが全温度範囲で規定されています。遷移ノイズは1LSBRMSと低く抑えられています。
単一3V電源により、低消費電力動作が可能です。個別の出力電源により、0.5V ～3.6Vロジックをドライブする出力が可能です。オプションのマルチプレクサにより、1つのデジタル出力バスを2つのチャネルで共有することができます。
シングルエンドCLK入力によってコンバータ動作を制御します。また、オプションのクロック･デューティ･サイクル･スタビライザにより、広範なクロック･デューティ･サイクルに対してフルスピードで高性能を達成できます。
アプリケーション
- 無線および有線の広帯域通信
- イメージング･システム
- スペクトル分析
- ポータブル機器
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
