LTM9002

14ビット、デュアルチャネルIF/ベースバンド・レシーバ・サブシステム

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$38.55
特長
  • デュアル14ビット高速ADC、パッシブ・フィルタ、固定利得差動アンプを内蔵
  • 最大300MHzのIF範囲
    • ローパスおよびバンドパス・フィルタ・バージョン
  • 低ノイズ、低歪みアンプを内蔵
    • 固定利得: 8dB、14dB、20dB、26dB
    • 入力インピーダンス:50Ω、200Ωまたは400Ω
  • バイパス容量を内蔵、外付け部品不要
  • 140MHzまでの入力でSNR:66dB(LTM9002-AA)
  • 140MHzまでの入力でSFDR:76dB(LTM9002-AA)
  • 利得調整用の補助12ビットDAC
  • クロック・デューティ・サイクル・スタビライザ
  • 3V~3.3V の単一電源
  • 低消費電力: 1.3W (665mW/チャネル)
  • シャットダウン・モードとナップ・モード

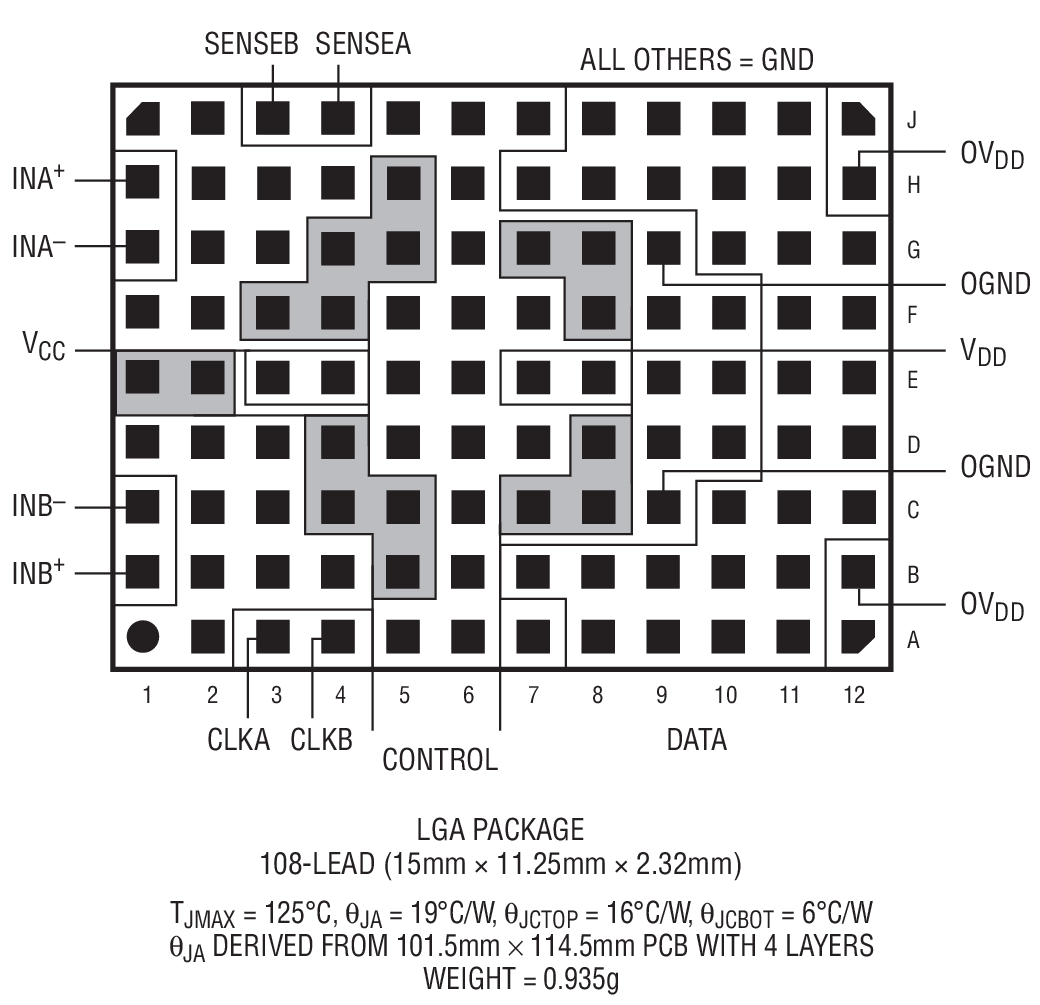

  • 15mm × 11.25mm LGAパッケージ
製品概要
show more Icon

LTM9002 は14ビット、デュアルチャネルIF レシーバ・サブシステムです。集積化SiP(System in a Package) 技術を利用し、デュアル高速14ビット A/D コンバータ、整合ネットワーク、アンチエイリアシング・フィルタ、2個の低ノイズ差動アンプを内蔵しています。このデバイスは、中間周波数(IF)が300MHzまでの高ダイナミックレンジ信号をデジタル化するために設計されています。アンプはACまたはDC結合入力をドライブできます。ローパスまたはバンドパス・フィルタ・ネットワークは、多様な周波数に対応できます。カスタム対応については、弊社にお問い合わせください。

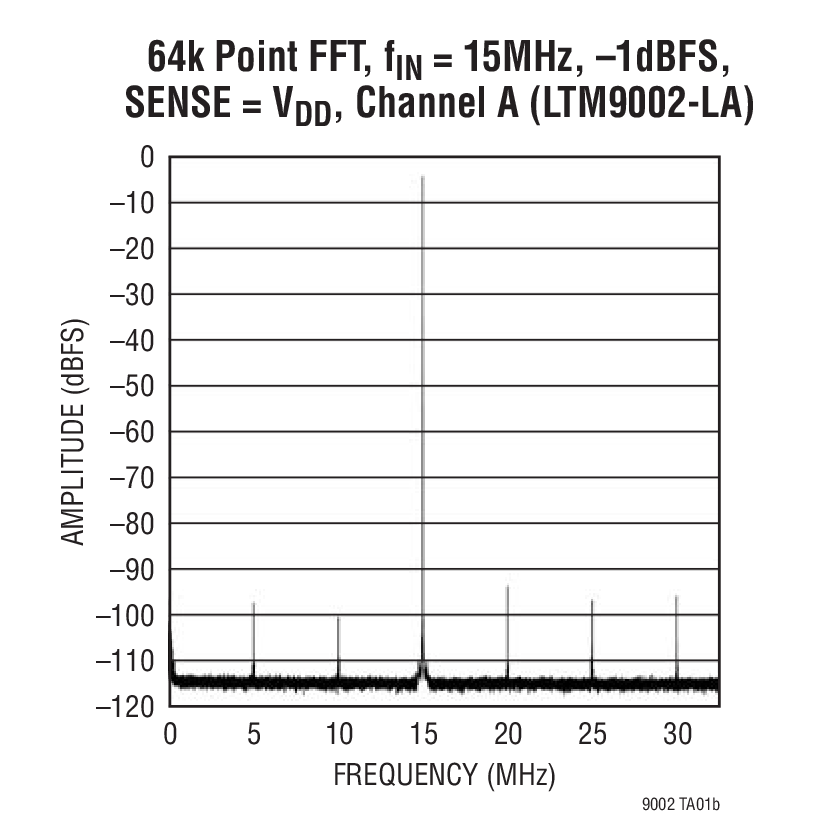

LTM9002は、SNRが66dB、SFDR が76dBというAC特性を備えているので、要求の厳しい通信アプリケーションに最適です。補助DACにより、チャネル間で利得のバランスをとることができます。

単一3V電源で動作するため、低消費電力動作が可能です。個別の出力電源により、出力が 0.5V~3.3V のロジックをドライブできます。また、オプションのマルチプレクサにより、両チャネルが1本のデジタル出力バスを共用できます。2つのシングルエンドCLK 入力は一緒に、もしくは個別にドライブ可能です。また、オプションのクロック・デューティ・サイクル・スタビライザにより、広範なクロック・デューティ・サイクルにおいてフルスピードで高性能を実現できます。


アプリケーション

  • 通信機器
  • ダイレクトコンバージョン・レシーバ
  • メインおよびダイバーシティ・レシーバ
  • セルラー基地局

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$38.55

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM9002CV-AA#PBF
  • HTML
  • HTML
LTM9002CV-LA#PBF
  • HTML
  • HTML
LTM9002IV-AA#PBF
  • HTML
  • HTML
LTM9002IV-LA#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM9002CV-AA#PBF

最終販売

LTM9002CV-LA#PBF

最終販売

LTM9002IV-AA#PBF

最終販売

LTM9002IV-LA#PBF

最終販売

1 23, 2023

- 22_0116

Obsolescence of LTM90xx Family of Signal Chain uModule High Speed Receivers

LTM9002CV-AA#PBF

最終販売

LTM9002CV-LA#PBF

最終販売

LTM9002IV-AA#PBF

最終販売

LTM9002IV-LA#PBF

最終販売

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM9002CV-AA#PBF

最終販売

LTM9002CV-LA#PBF

最終販売

LTM9002IV-AA#PBF

最終販売

LTM9002IV-LA#PBF

最終販売

1 23, 2023

- 22_0116

arrow down

Obsolescence of LTM90xx Family of Signal Chain uModule High Speed Receivers

LTM9002CV-AA#PBF

最終販売

LTM9002CV-LA#PBF

最終販売

LTM9002IV-AA#PBF

最終販売

LTM9002IV-LA#PBF

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム


LinearLab ツール
Info:False

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

DC1298A-AA

LTM9002-AA | 14-Bit, 125Msps, DC-170MHz LPF, 26dB Gain, 12-Bit SPI Trim DAC (Requires DC890)

zoom

DC1298A-AA

LTM9002-AA | 14-Bit, 125Msps, DC-170MHz LPF, 26dB Gain, 12-Bit SPI Trim DAC (Requires DC890)

LTM9002-AA | 14-Bit, 125Msps, DC-170MHz LPF, 26dB Gain, 12-Bit SPI Trim DAC (Requires DC890)

製品の詳細

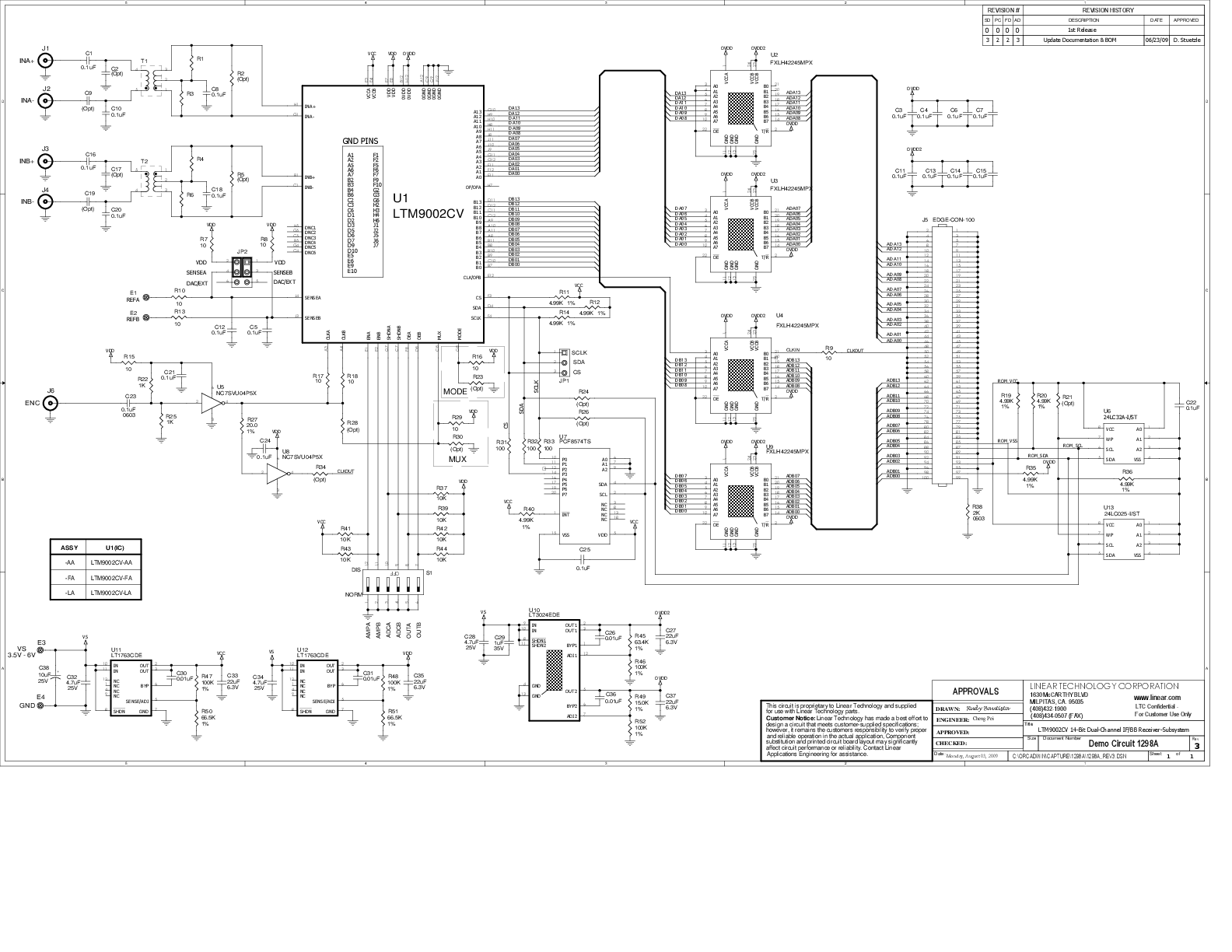

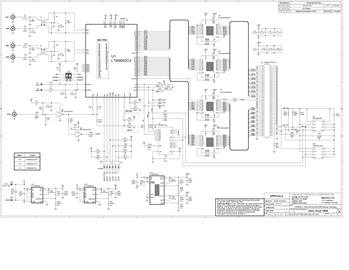

DC1298A-AA: Demo Board for the LTM9002-AA 14-Bit, 125Msps Dual-Channel IF/Baseband Receiver Subsystem.
