製品概要
機能と利点
- 低ノイズ：1.6nV/√HzRTI
- 低消費電力：3Vで18mA
- 低歪み（HD2/HD3）
- 50MHz、2VP-Pで-80dBc/-69dBc
- 20MHz、2VP-Pで-104dBc/-90dBc
- レール･トゥ･レール差動入力
- 電源電圧範囲：2.7V～3.5V
- 完全差動入出力
- 調整可能な出力同相電圧
- -3dB帯域幅：AV=1で800MHz
- 利得帯域幅積：3GHz
- 低消費電力シャットダウン
- 3mm×3mm×0.75mmの小型16ピンQFNパッケージ
製品概要
LTC6406は、3V単一電源動作向けに最適化された低ノイズで低歪みの完全差動入出力アンプです。LTC6406の入力同相範囲はレール･トゥ･レールで、出力同相電圧はVOCMピンに電圧を印加することによって個別に調整可能です。このため、LTC6406は、12ビット～16ビットの単一電源差動入力ADCをドライブするための同相範囲の広いレベルシフト信号に最適です。
利得帯域幅積が3GHzなので、50MHzの入力信号で70dBの直線性を達成します。LTC6406はユニティゲインで安定し、閉ループ帯域幅はDC～800MHzです。出力電圧はほぼグランドから2Vまで振幅し、様々なADCコンバータの入力要件に対応できます。LTC6406の消費電流はわずか18mAで、消費電流を300μAまで低減するハードウェア･シャットダウン機能を搭載しています。
LTC6406は3mm×3mmの小型16ピン･リードレスQFNパッケージで供給され、-40℃～85℃の温度範囲で動作します。
アプリケーション
- 差動入力ADCドライバ
- シングルエンドから差動への変換
- レベルシフト･グランド基準信号
- レベルシフト･VCC基準信号
- 高直線性ダイレクトコンバージョン･レシーバ
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (2)
参考資料
-
R532 Reliability Data3/26/2018PDF31 K
-

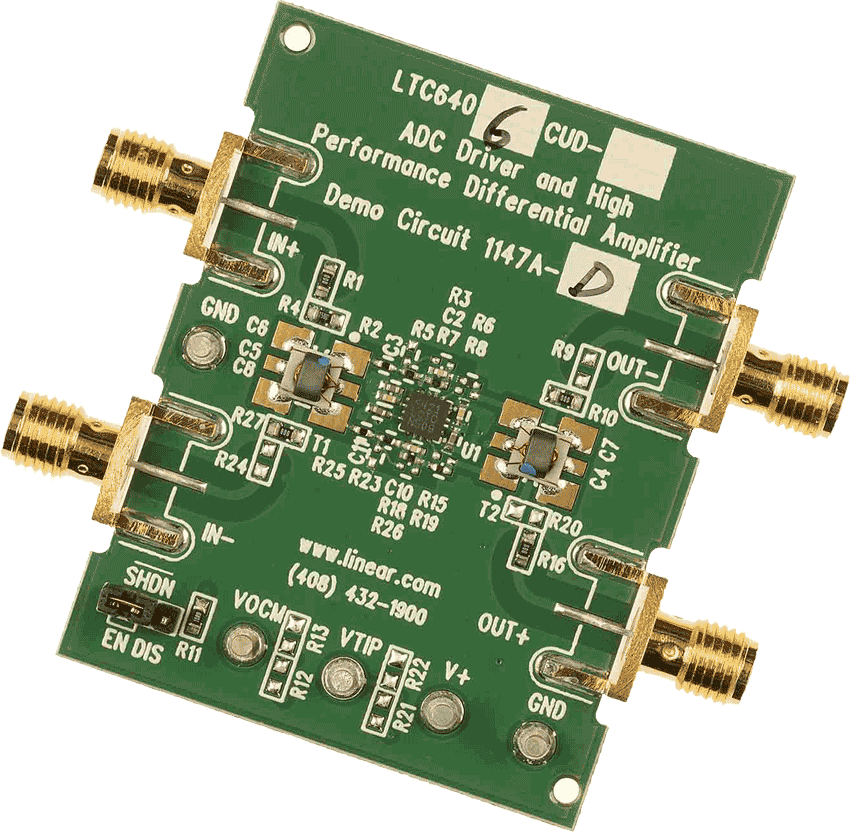

DC1147A - Demo Manual7/15/2011PDF350K
-
DC1058A - Demo Manual9/24/2009PDF339K
-
DN473 - シングルエンド・アプリケーションにおける差動I/Oアンプの使い方1/26/2010PDF768K
-
DN-454: シングルエンドから差動変換アンプの設計のヒント11/1/2008
-
DN418 - 高直線性部品による直接変換レシーバの設計の簡素化7/20/2007PDF196K
-
差動アンプ 高速ADCドライバ11/21/2012PDF687K
-
88dB SFDR @ 100MHz6/27/2011PDF221K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC6406
Sys-Parameters
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
設計ツール
ADI DiffAmpCalc™
ADIの差動アンプ用設計ツール「ADI DiffAmpCalc」は、システム設計者の皆さまに、無料でダウンロードしてお使いいただけます。このツールは、これまで何時間もかかかっていた差動アンプの設計時間を数分に短縮します。
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC6406CMS8E#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| LTC6406CMS8E#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| LTC6406CUD#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC6406CUD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC6406IMS8E#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| LTC6406IMS8E#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| LTC6406IUD#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC6406IUD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R532 Reliability Data |
