製品概要
機能と利点
- 2フェーズ単一出力コントローラ
- 所要入力容量と電源誘導ノイズを低減
- 電流モード制御による正確な電流分担
- フェーズロック可能な固定周波数：150kHz～300kHz
- 真のリモート・センシング差動アンプ
- OPTI-LOOP™補償により過渡応答を改善
- 出力電圧精度：±1%
- 広いVIN範囲：4V～36V動作
- 低損失動作：99%デューティ・サイクル
- 調整可能なソフトスタート電流ランプ
- 内部電流フォールドバック
- ラッチ無効オプション付き短絡シャットダウン・タイマ
- 過電圧ソフトラッチにより誤トリップを除去
- 28ピンSSOPパッケージで供給
製品概要
LTC1929/LTC1929-PGは、フェーズロック可能な固定周波数アーキテクチャで外部Nチャネル・パワーMOSFET段をドライブする、2フェーズ、単一出力、同期整流式電流モード・スイッチング・レギュレータ・コントローラです。この2フェーズ・コントローラは、位相の異なる2つの出力段を最大300kHzの周波数でドライブし、入力および出力コンデンサの両方でRMSリップル電流を最小限に抑えます。2フェーズ・テクニックは実行基本周波数を2倍にし、効率が得られる最適な周波数で各チャネルを動作させながら過渡応答を改善します。サーマル・デザインも単純化されます。
内部差動アンプは、高電流アプリケーションで要求される安定化電源の正および負出力端子の真のリモート・センシングを提供します。
RUN/SSピンは、ソフトスタート機能と両チャネルをシャットダウンするためのピン制御可能なラッチ型短絡シャットダウン回路を備えています。内部フォールド・バック電流制限は、出力フォールトの場合に外部同期MOSFETの保護を提供します。 OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答を最適化することができます。
アプリケーション
- デスクトップ・コンピュータ
- インターネット/ネットワーク・サーバー
- 大規模メモリ・アレイ
- DC電力配分システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

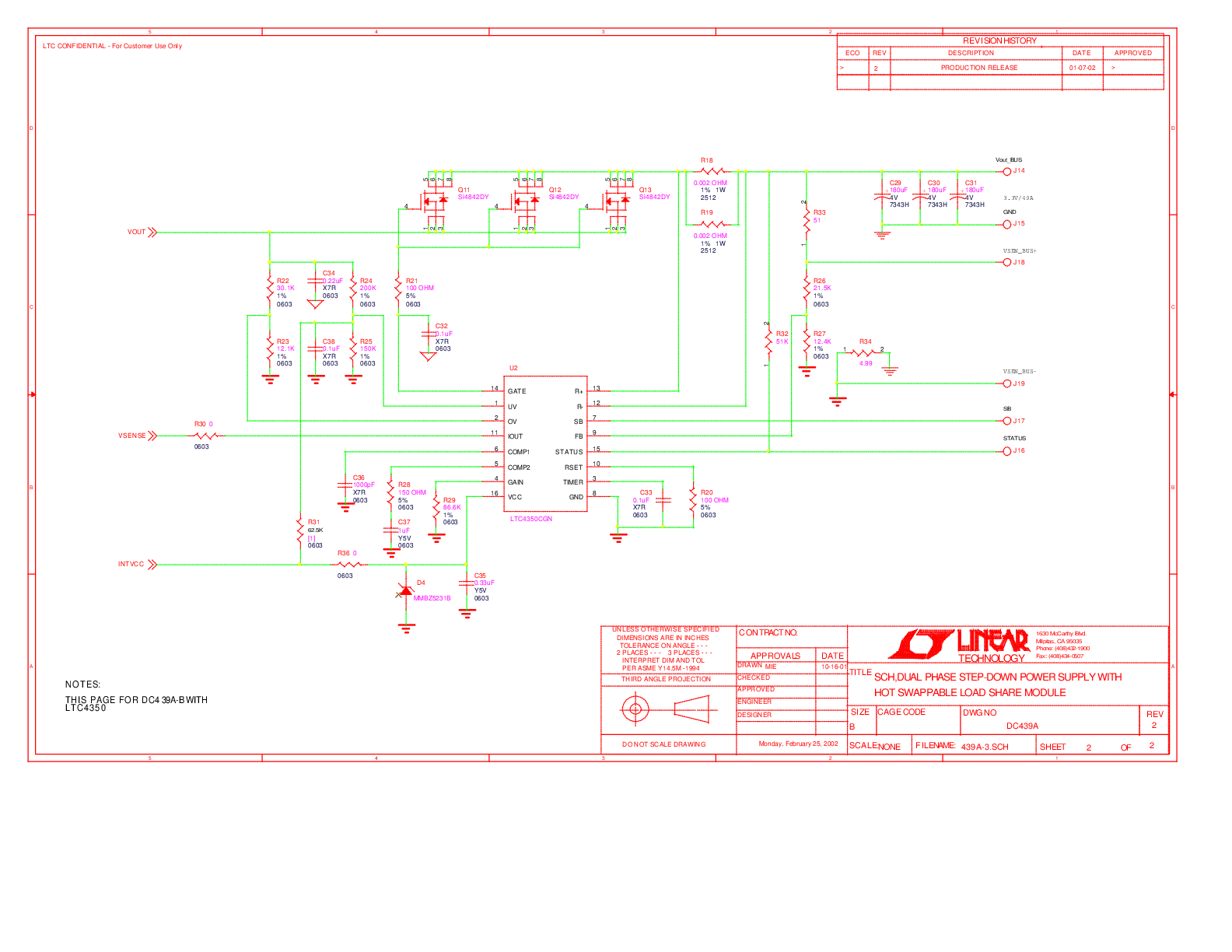

評価キット (2)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1929
LTC1929-PG
