特長
降圧コントローラ
- 必要な入力容量と電源によるノイズを低減する非同調コントローラ
- パワーグッド出力電圧インジケータ
- OPTI-LOOP™補償によりCOUTを最小化
- DCプログラム可能な固定周波数：150kHz～300kHz
- 広いVIN範囲：3.5V～36V動作
- 低損失動作：99%デューティ・サイクル
- 調整可能なソフトスタート電流ランプ
- 無効オプション付きラッチ式短絡シャットダウン
- リモート出力電圧センスと過電圧保護
- 5Vおよび3.3Vのスタンバイ・レギュレータ
- 固定周波数またはバースト・モード™動作を選択可能
昇圧レギュレータ
- 高い動作スイッチング周波数：1.2MHz
- 低VCESATスイッチを内蔵：400mV @ 1A、VIN=3V
- 広いVIN範囲：2.6V～16V動作
- 高出力電圧：最大34V
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC1876は、高性能トリプル出力スイッチング・レギュレータです。全Nチャネル同期式パワーMOSFET段をドライブするデュアル降圧スイッチング・コントローラを内蔵しています。 1A、36Vスイッチ内蔵の昇圧レギュレータが第3の出力を提供します。
降圧コントローラは、各コントローラの出力段を位相をずらして動作させることによって、電力損失とノイズを最小限に抑えます。OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。各コントローラのRUN/SSピンがソフトスタートとオプションの時限短絡シャットダウンを提供します。時限短絡シャットダウンは、コントローラの1つまたは両方をラッチ・オフするように設定することができます。電流フォールドバックによって短絡保護が追加されます。過電圧状態では、VOUTが通常動作に戻るまで、ボトムMOSFETがラッチされます。FCBピンを使用して、バースト・モード動作を禁止したり、2次出力電圧を安定化することができます。
昇圧レギュレータは1.2MHzで動作するので、小型で低コストのコンデンサやインダクタを使用可能です。また、内蔵の1Aスイッチにより、高電流出力を生成可能です。電流モード制御方式を採用し、優れた入力および負荷レギュレーションを実現できます。
アプリケーション
- 3.3V入力降圧コンバータ
- ノートブックおよびパームトップ・コンピュータ、PDA
- バッテリ駆動デジタル機器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC1876
資料
Filters
1つが該当
-
すべて
-
データシート
-
信頼性データ
-
ユーザ・ガイド
-
デザイン・ノート
-
すべて
-
English
データシート
1
信頼性データ
1
18.89 K
ユーザ・ガイド
2
93.00K
121.00K
デザイン・ノート
2
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC1876EG#PBF |
36-Lead SSOP
|
|
|
| LTC1876EG#TRPBF |
36-Lead SSOP
|
|
- LTC1876EG#PBF
- ピン／パッケージ図
-
36-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1876EG#TRPBF
- ピン／パッケージ図
-
36-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 18, 2019
- 19_0266
Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC
LTC1876EG#PBF
製造中
LTC1876EG#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 18, 2019
- 19_0266
Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC
ソフトウェアおよび製品のエコシステム
評価用キット 2

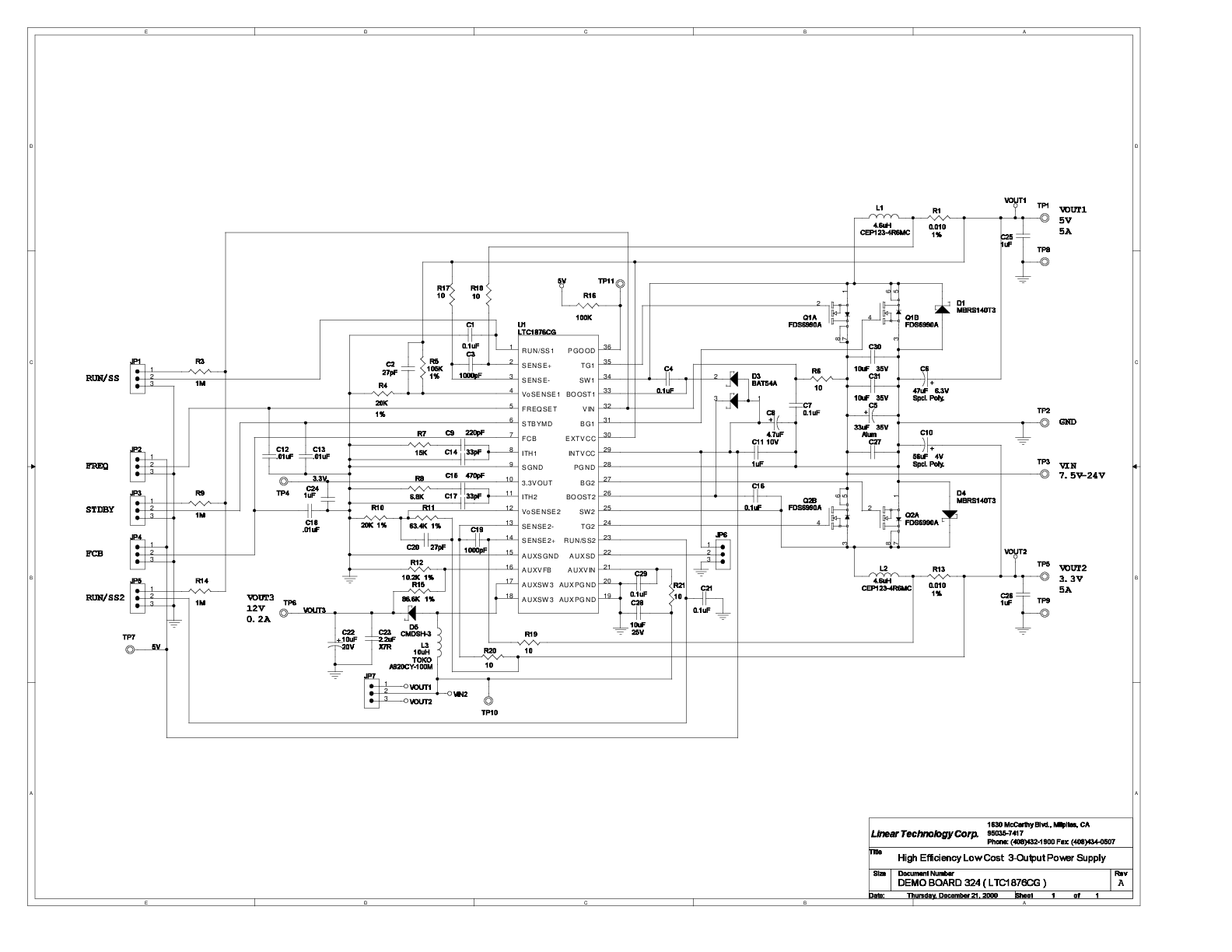

DC324A
LTC1876EG | High Efficiency, Low Cost 3-Output Power Supply, 7.5~24VIN, Outputs = 3.3V/5A, 5V/5A, 12V/0.2A
製品の詳細
DC324A: Demo Board for LTC1876 High Efficiency, 2-Phase, Dual Synchronous Step-Down Switching Controller and Step-Up Regulator.
資料

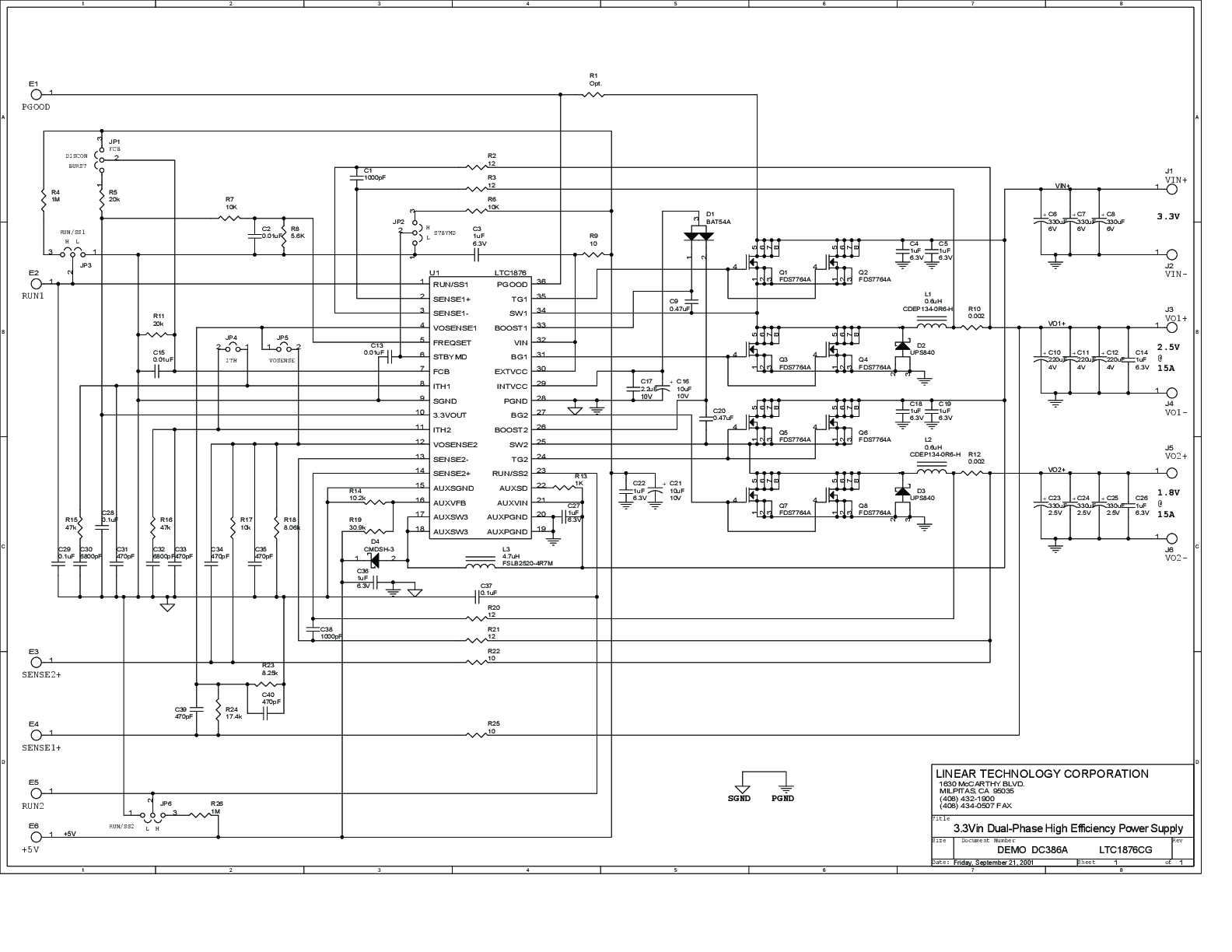

DC386A
LTC1876EG | Dual-Phase High Efficiency 3 Output Power Supply, 3.3V~3.6VIN, 2.5V/15A, 1.8V/15A, and 5V/100mA
製品の詳細
DC386A: Demo Board for LTC1876 High Efficiency, 2-Phase, Dual Synchronous Step-Down Switching Controller and Step-Up Regulator.
資料
