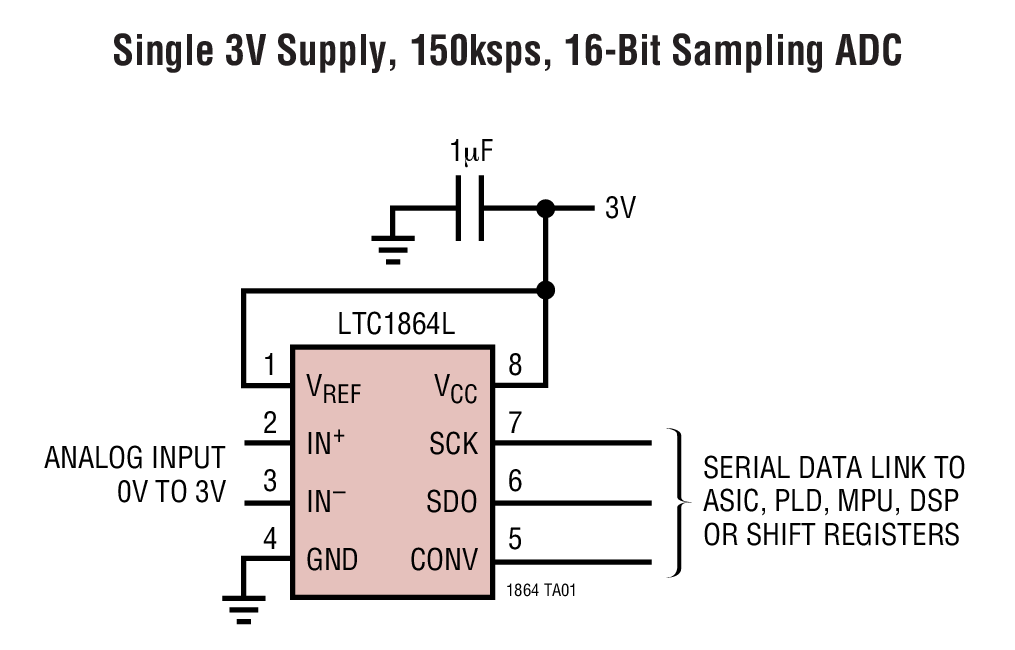

- MSOPパッケージの16ビット150ksps ADC
- 単一3V電源
- 低消費電流：450μA（標準）

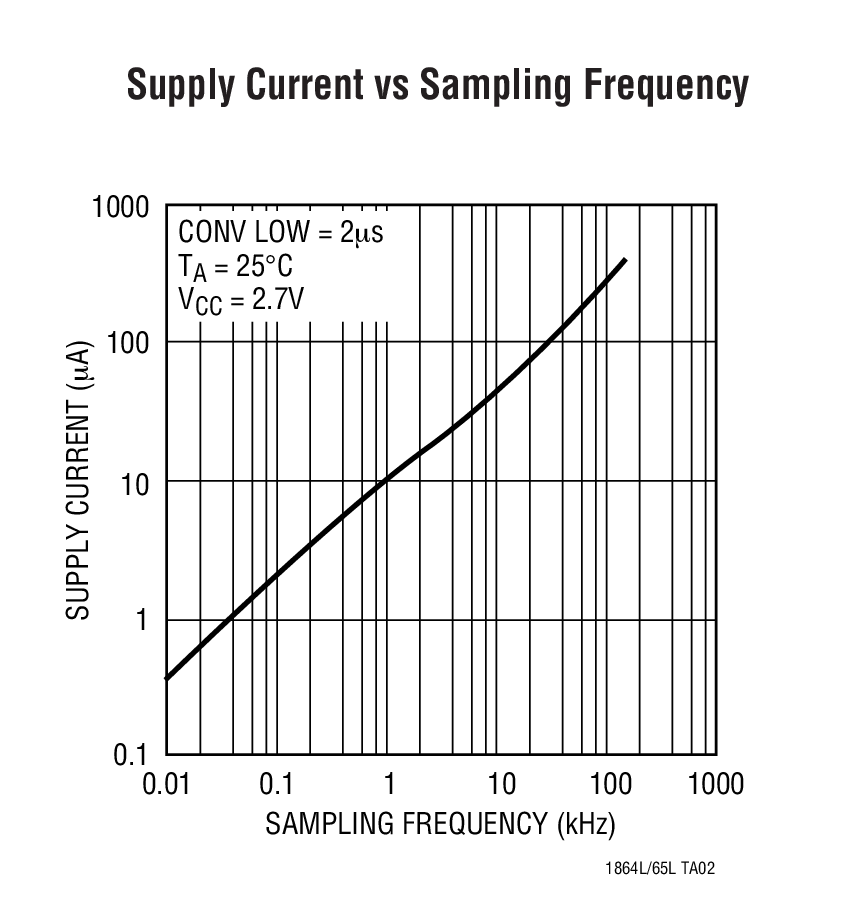

- 自動シャットダウンにより、1kspsでの消費電流を10μAに低減
- 真の差動入力
- SPI/MICROWIRE™コンパチブルなシリアルI/O
- 12ビットLTC1285の16ビット・アップグレード・バージョン
- 12ビットLTC1860Lとピン・コンパチブル
製品概要

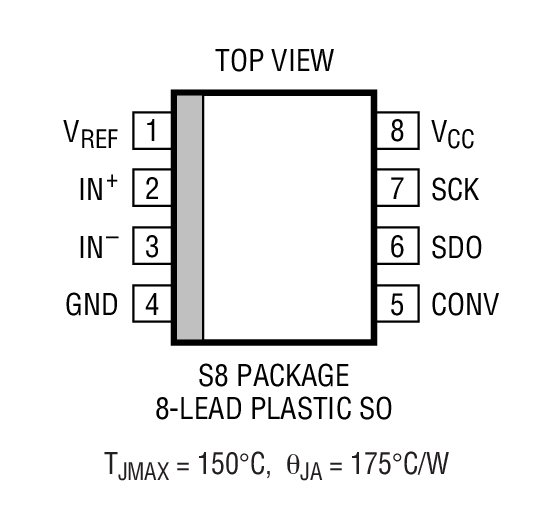

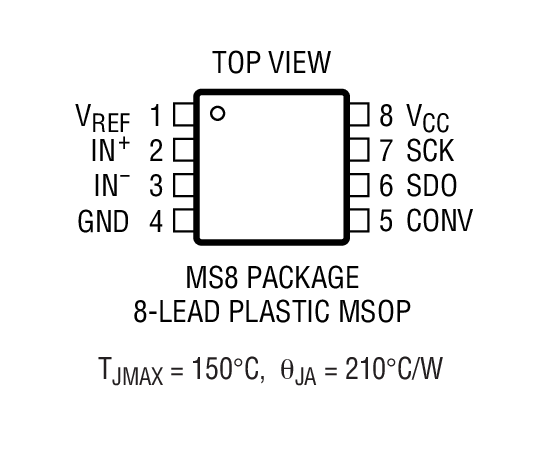

LTC1864Lは、MSOPおよびSO-8パッケージで供給される16ビットA/Dコンバータで、単一3V電源で動作し、150kspsサンプリング時の消費電流はわずか450μAです。 LTC1864Lは無変換時に自動的にパワーダウンするので、低速時に消費電流が低減されます。この16ビット・スイッチトキャパシタ逐次比較型ADCはサンプル・ホールドを内蔵しています。 LTC1864Lは調整可能なリファレンス・ピン付きで差動アナログ入力を装備しています。
3線とシリアルI/Oを装備し、MSOPまたはSO-8パッケージ収容で、サンプル・レート対電力比がきわめて良いので、コンパクトで低消費な高速システムに最適です。
このADCはレシオメトリック・アプリケーションで使用可能です。また、外部リファレンスを使用することもできます。高インピーダンスのアナログ入力を備え、最小1Vフルスケールで動作できるので、多くのアプリケーションにおいて信号源に直接接続可能です。 このため、外付けの利得段が不要です。
アプリケーション
- 高速データ収集
- ポータブルまたはコンパクト機器
- 低消費のバッテリ駆動機器
- 絶縁および/またはリモート・データ収集
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R380 Reliability Data3/22/2018
-

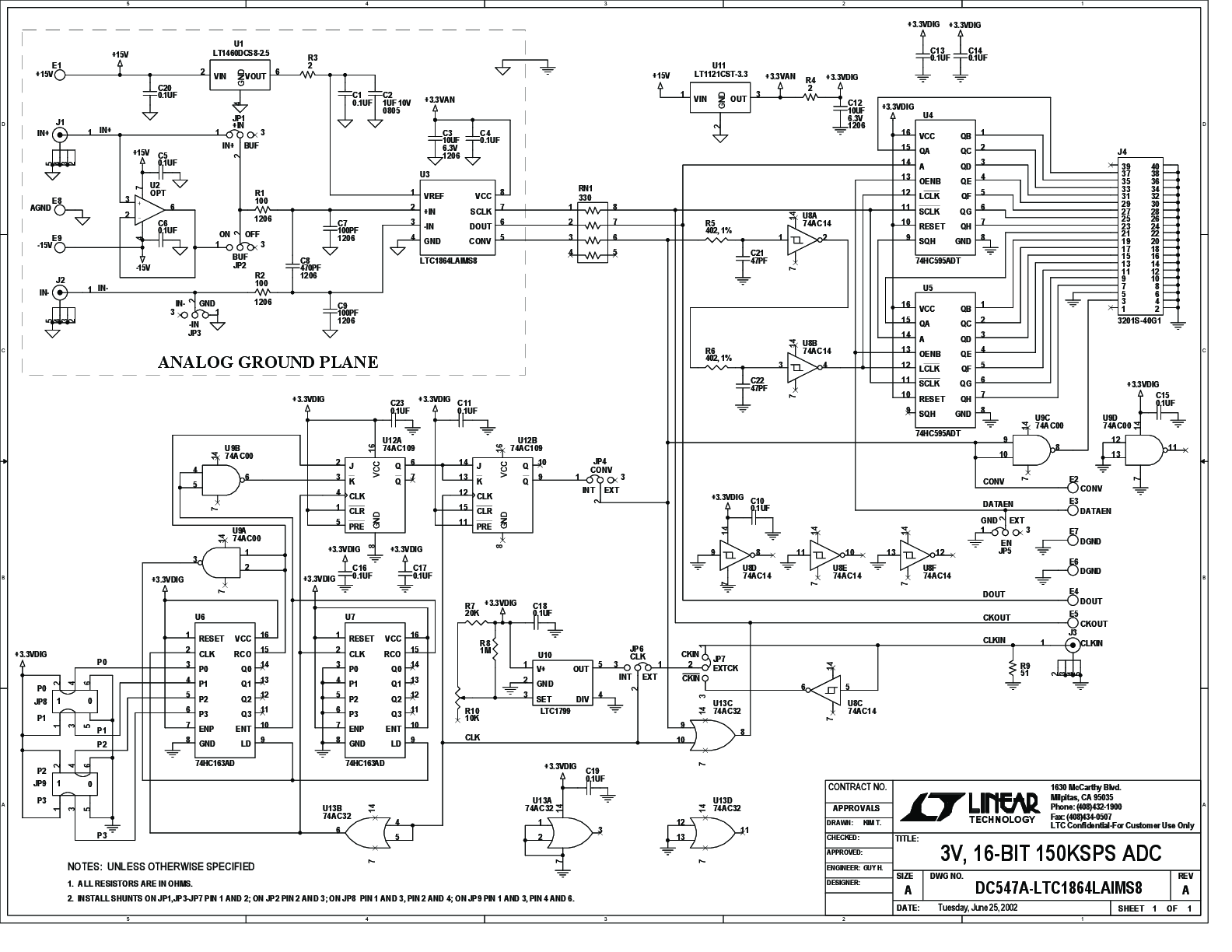

DC547A - Demo Manual6/27/2013
-
