特長
- サンプリング・レート：100ksps
- ±25V保護付きの8チャネル・マルチプレクサ
- 単一5V電源
- ソフトウェアでプログラム可能な入力範囲：
- 0V～5V、0V～10V、±5Vまたは±10Vのシングルエンドまたは差動

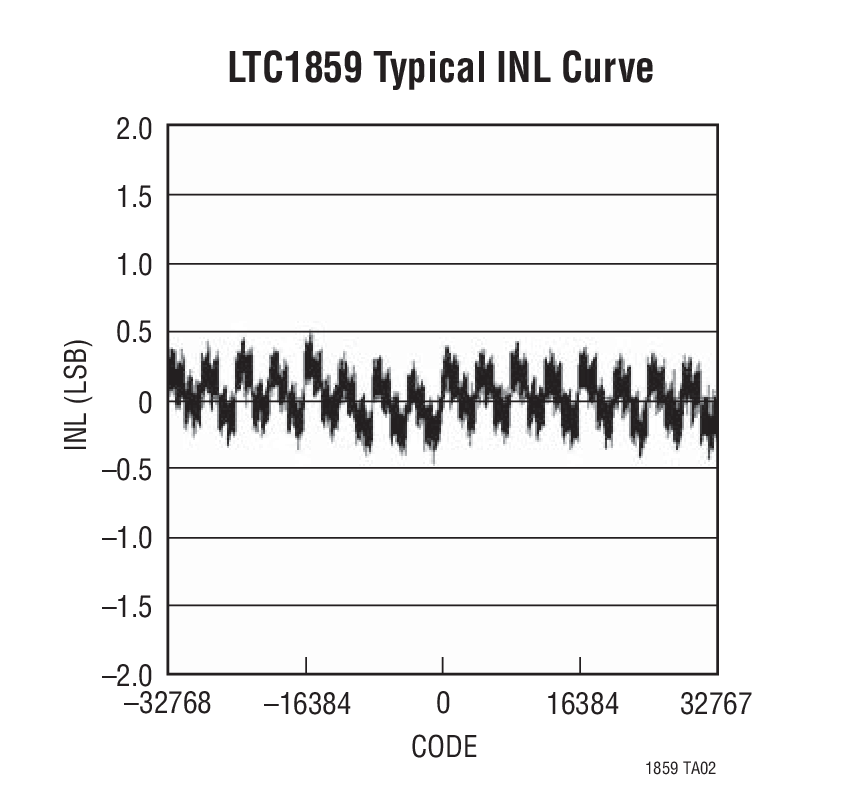

- INL：LTC1859 ±3LSB、LTC1858 ±1.5LSB、LTC1857 ±1LSB
- 消費電力：40mW（標準）
- SPI/MICROWIRE™互換のシリアルI/O
- パワー・シャットダウン：ナップ・モードとスリープ・モード
- SNR：LTC1859 87dB（標準）
- 内部または外部リファレンスを使用
- 内部同期クロック

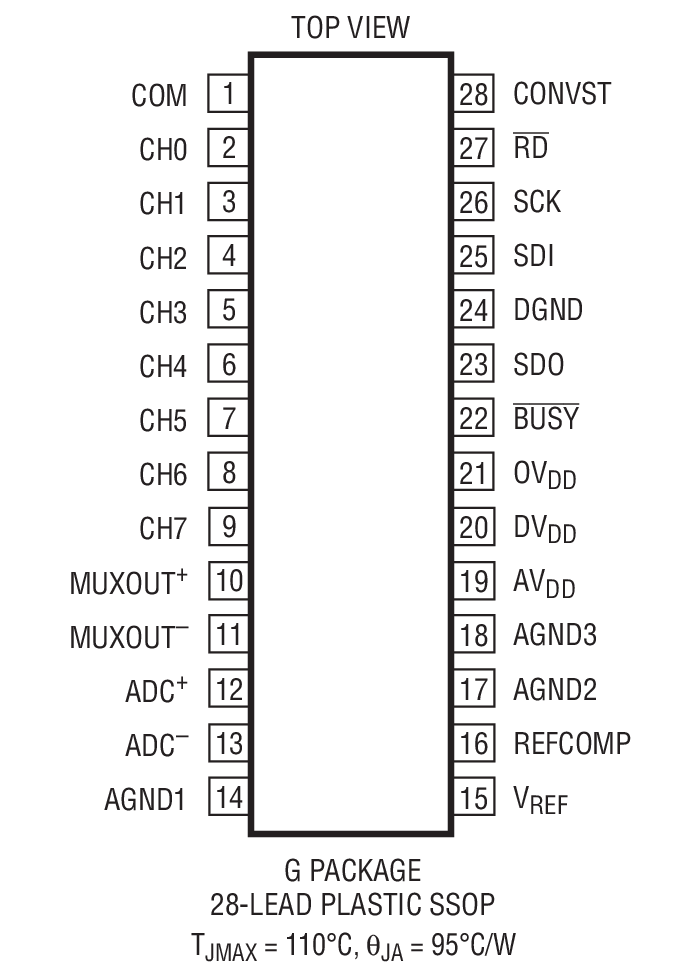

- 28ピンSSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

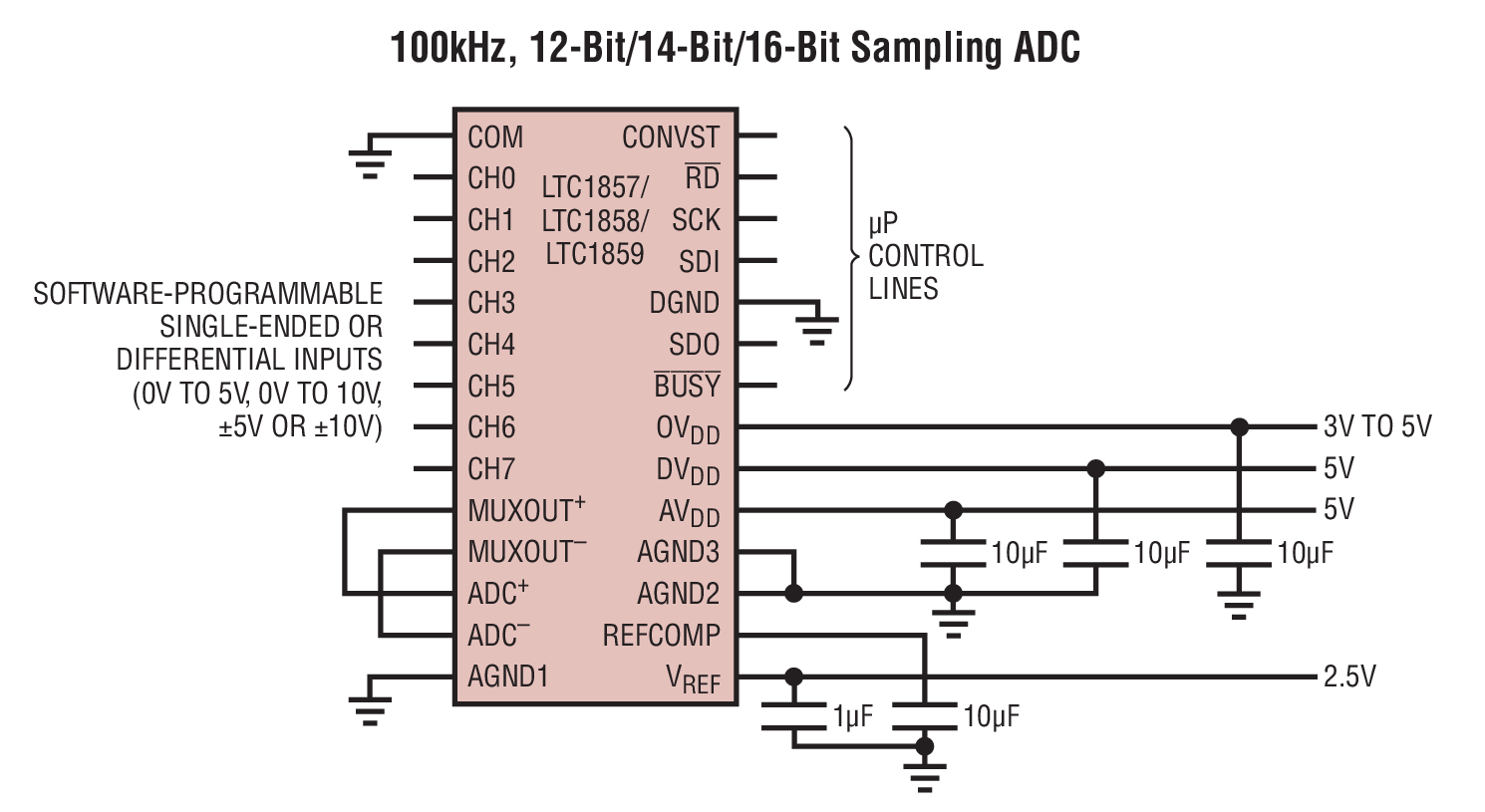

LTC1857/LTC1858/LTC1859は、8チャネル、低消費電力、12ビット/14ビット/16ビット、100ksps、アナログ－デジタル・コンバータ（ADC）です。 これらのSoftSpan™ADCは、入力範囲を0V～5V、0V～10V、±5Vまたは±10Vにソフトウェアでプログラム可能で、単一5V電源で動作します。8チャネル・マルチプレクサは、シングルエンド入力、数組の差動入力、あるいはシングルエンドと差動を組み合わせた入力にプログラム可能です。 また、すべてのチャネルは±25Vまでフォールト保護されています。いずれのチャネルがフォールト状態になっても、選択されたチャネルの変換結果に影響を与えることはありません。
高性能サンプル・ホールドと高精度リファレンスを内蔵しているので、外付け部品を最小限に抑えることができます。 40mWの低消費電力に加え、ユーザが選択可能な2つのパワー・シャットダウン・モードを備えています。 DC仕様には、±3LSB（LTC1859）、±1.5LSB（LTC1858）、±1LSB（LTC1857）のINLが含まれます。
内部クロックは5μsの最大変換時間に対してトリミングされています。また、100kspsのサンプリング・レートが保証されています。変換開始入力とデータレディ信号（BUSY）を個別に装備しているので、FIFO、DSP、マイクロプロセッサに容易に接続可能です。
アプリケーション
- 産業用プロセス制御
- マルチプレクス・データ収集システム
- PC用高速データ収集
- デジタル信号処理
