製品概要
機能と利点
- 最高効率の電流モード・コントローラ
- センス抵抗が不要
- 最大電流センス電圧：300mV
- 安定な高電流動作
- デュアルNチャネルMOSFET同期ドライブ
- 広いVIN範囲：4V～36V
- 広いVOUT範囲：1.19V～VIN
- ±1%、1.19Vリファレンス
- インジェクション・ロックによるプログラム可能な固定周波数
- 超低損失動作：99%デューティ・サイクル
- 強制連続モード制御ピン
- プログラム可能ソフト・スタート（オプション）
- ピンで選択可能な出力電圧
- フォールドバック電流制限
- 出力過電圧保護
- ロジック制御によるマイクロパワー・シャットダウン：IQ < 30μa
- 16ピン細型SSOPおよびSOパッケージで供給
製品概要
LTC1775は、外付け部品をほとんど使用しない外部Nチャネル・パワーMOSFETをドライブの同期整流型降圧スイッチング・レギュレータ・コントローラです。MOSFETのVDSセンス電流モード制御により、センス抵抗が不要になり効率が改善されます。LTC1775はほぼLTC1625に類似しており、高電流アプリケーション用に最大センス電圧が2倍になっています。公称周波数150kHzの内部発振器は、1.5:1の周波数範囲で外部クロックに同期させることができます。
低負荷電流でのバースト・モード動作により、スイッチング損失が低減され、低損失動作によりバッテリ駆動システムの動作時間が延長されます。強制連続モード制御ピンは、メイン出力が軽負荷のときにバースト・モード動作をディスエーブルにすることによって、2次巻線の安定化を補うことができます。
フォールドバック電流制限と出力過電圧コンパレータによって、フォールト保護が提供されています。 RUN/SSピンにコンデンサを外付けすれば、電源シーケンスにソフト・スタート機能を持たせることができます。広い電源電圧範囲によって、入力4V（LTC1775Iの場合は4.3V）～36V、出力1.19V～VINの動作が可能です。
アプリケーション
- ノートブック・コンピュータ
- 自動車用エレクトロニクス
- バッテリ・チャージャ
- 分配型電源システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

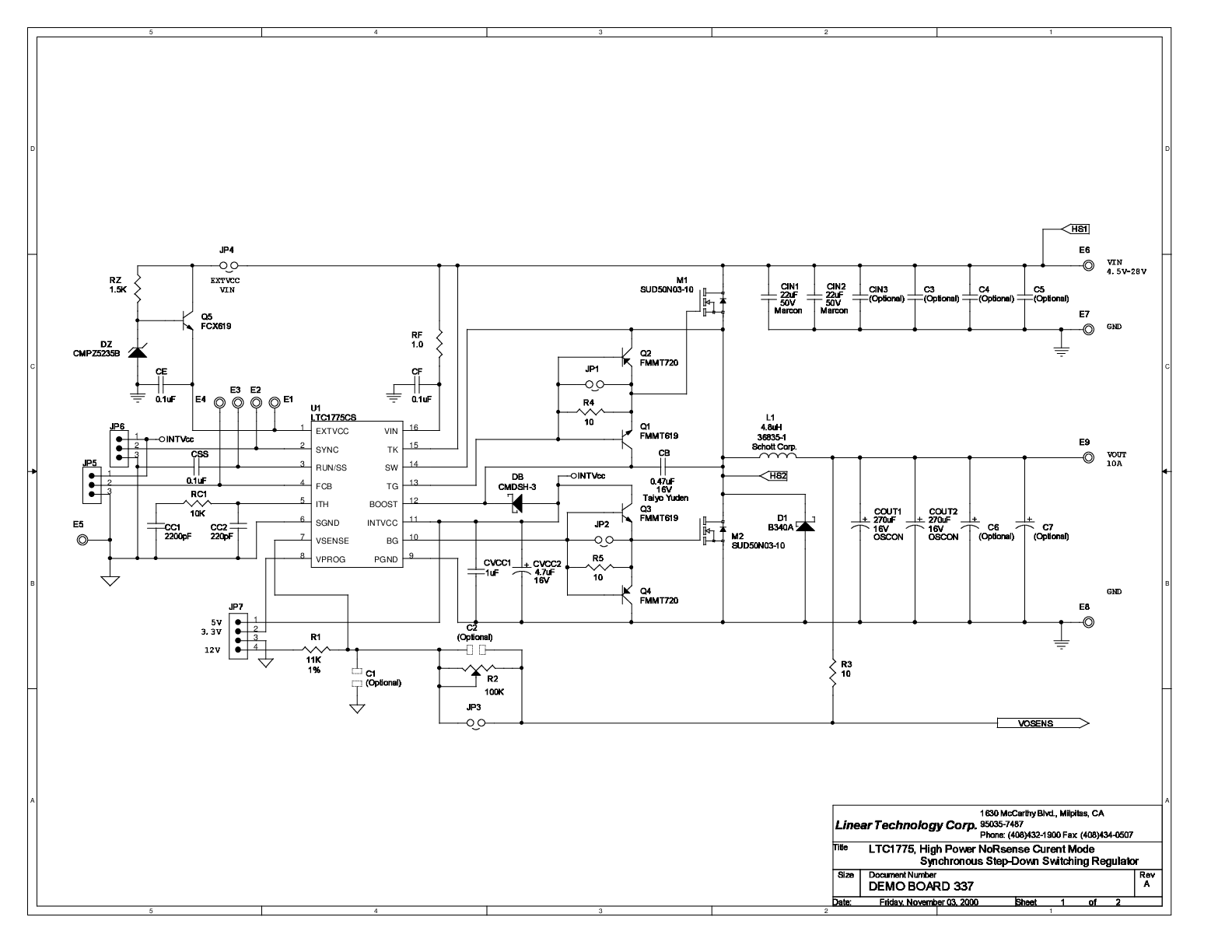

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1775
おすすめ製品
LTC1775 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1775CGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1775CGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1775CS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1775CS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1775IGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1775IGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1775IS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1775IS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R302 Reliability Data |
