LTC1771

低消費電流高効率降圧DC/DCコントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.34
機能
  • 非常に低いスタンバイ電流:10μA
  • 省スペース8ピンMSOPパッケージで供給
  • 高出力電流
  • 広いVIN範囲:2.8V~20V
  • VOUT範囲:1.23V~18V

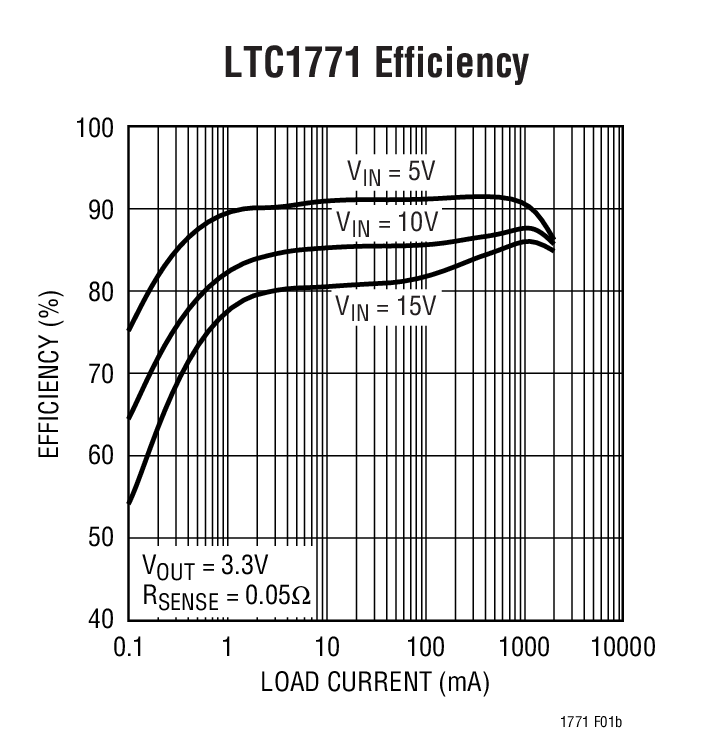

  • 高効率:93%以上が可能
  • ±2%の出力精度
  • 低損失動作:100%デューティ・サイクル
  • 優れた入力および負荷過渡応答を実現する電流モード動作
  • 無効可能なバースト・モード動作
  • 短絡保護
  • プログラム可能ソフトスタート(オプション)
  • マイクロパワー・シャットダウン:IQ = 2μA
製品概要
show more Icon

LTC1771は高効率電流モード降圧DC/DCコントローラで、無負荷時に出力を安定化させるために最小10μAのDC電流を消費し、数Aの負荷に対して高効率を維持します。

LTC1771は、電流モードの定オフタイム・アーキテクチャを使用して、外部Pチャネル ・パワーMOSFETをドライブします。動作電流のレベルをプログラムするために、外部センス抵抗が使用されます。電流モード制御により、短絡保護、優れた過渡応答、および制御された起動動作を実現します。バースト・モード動作により、LTC1771は極端に低い電流まで高効率を維持することが可能です。シャットダウン・モードでは、 わずか2μAまで電源電流が減少します。低ノイズ・アプリケーションでは、バースト・モード動作はMODEピンで簡単にディスエーブルできます。

2.8V~18V(最大20V)の広い入力電源範囲と低損失を実現する100%デューティ・サイクル動作により、 LTC1771はバッテリの寿命を延長することが重要である多種多様なバッテリ駆動アプリケーションに理想的です。

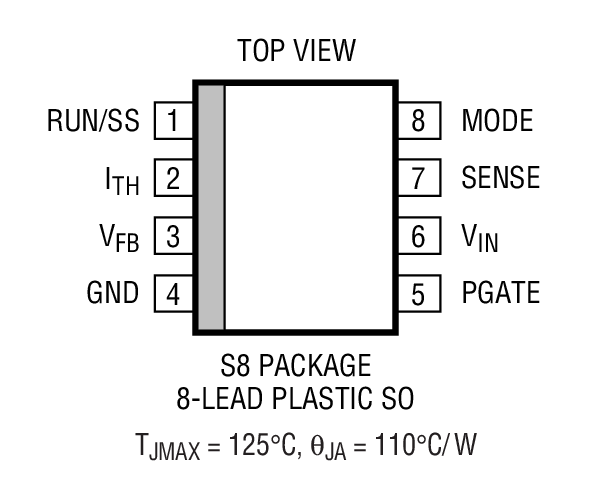

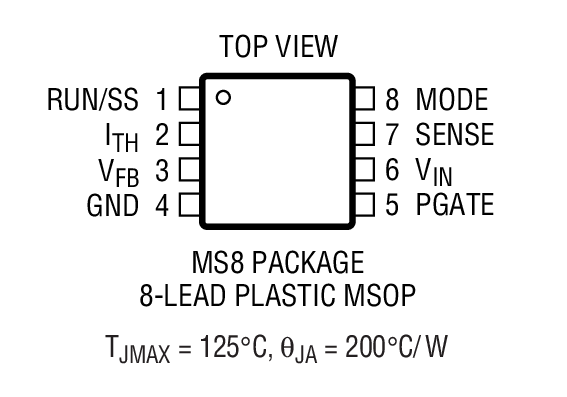

LTC1771は8ピンMSOPおよびSOパッケージの両方で供給され、最小面積のソリューションを提供します。


アプリケーション

  • セルラー電話およびワイヤレス・モデム
  • 1セルから4セルのリチウムイオン電池アプリケーション
  • 携帯用計測器
  • バッテリ駆動機器
  • バッテリ・チャージャ
  • スキャナ
