製品概要
機能と利点
- デュアルNチャネルMOSFET同期ドライブ
- 同期/プログラム可能な固定周波数
- 広いVIN範囲：3.5V～36V動作
- 5ビット・デジタル－アナログVOUT選択：
- 50mV/25mVのステップの0.925V～2.00V範囲
- OPTI-LOOP™補償によるCOUTの低減
- 出力電圧精度±1%
- パワー・グッド出力電圧モニタ
- 出力過電圧クローバ保護
- 内部電流フォールドバック
- ラッチ無効オプション付き短絡シャットダウン・タイマ
- 強制連続制御ピン
- プログラム可能ソフトスタート（オプション）
- リモート出力電圧センス
- ロジック制御によるマイクロパワー・シャットダウン： IQ < 25μa

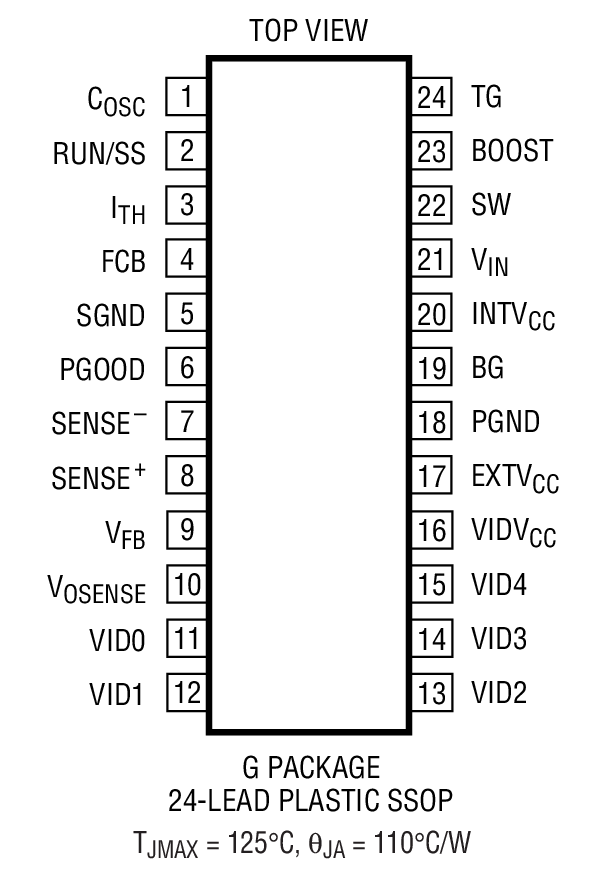

- 24ピンSSOPパッケージで供給
製品概要

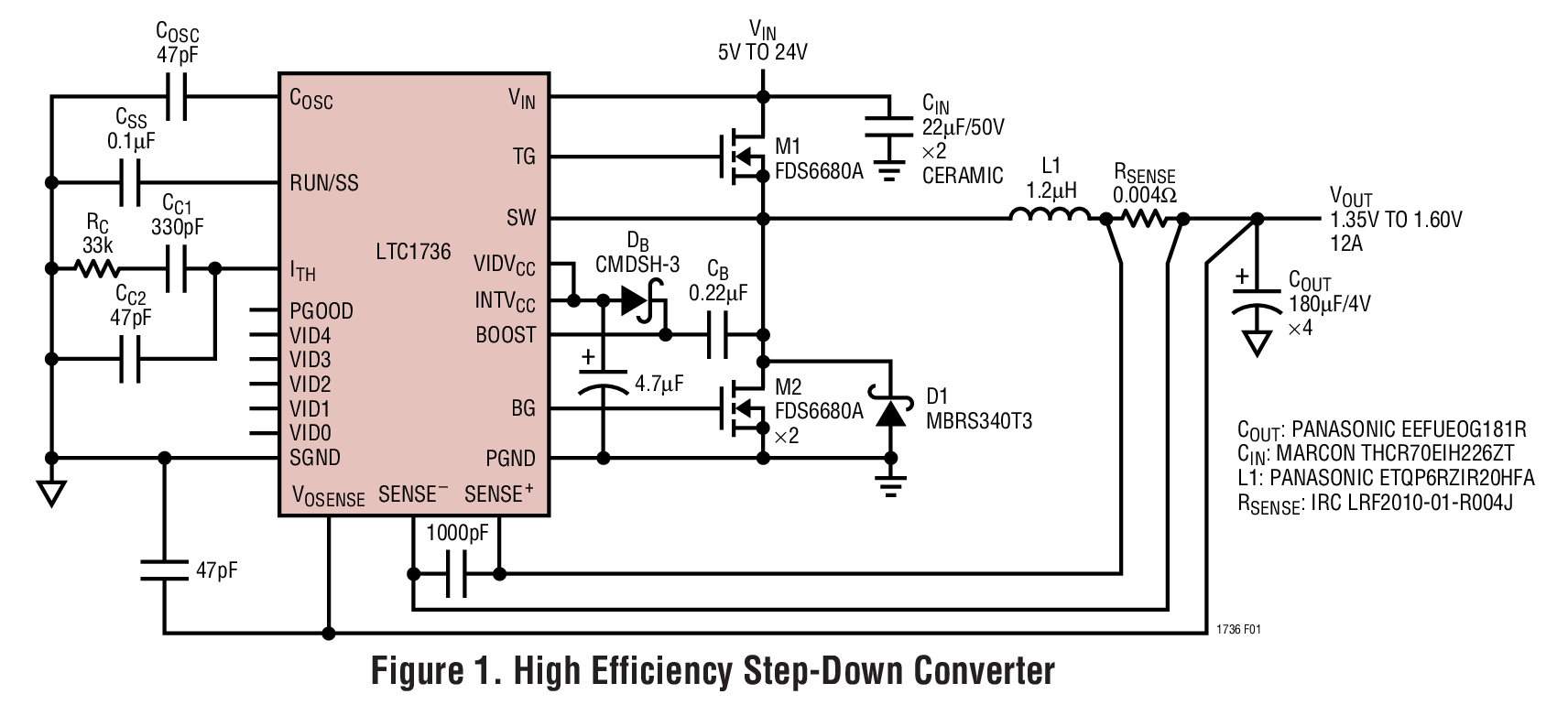

LTC1736は、CPU電源に最適な同期整流型降圧スイッチング・レギュレータ・コントローラです。出力電圧は、インテルのモバイルVID仕様に従って出力電圧を0.925Vから2.00Vまで調整する5ビット・デジタル－アナログ・コンバータ（DAC）でプログラムされます。0.8Vリファレンスは次世代のマイクロプロセッサに対応しています。
動作周波数（500kHzまで同期可能）は、1個の外付けコンデンサで設定でき、柔軟性をもって効率を最適化します。出力電圧は、出力がプログラムされた値の7.5%以内であることを示すパワー・グッド・ウィンドウ・コンパレータによってモニタされます。
保護機能には、内部フォールド・バック電流制限、出力過電圧クローバ、およびオプションの短絡シャットダウンがあります。ソフトスタートは適切な電源シーケンスのために、外付けコンデンサで設定します。動作電流レベルは外付けの電流検知抵抗によってユーザが設定可能です。入力電源範囲が広く、3.5Vから30V（最大36V）で動作可能です。
ピンで制御可能なバースト・モード™動作は、低い負荷電流で高効率を提供します。OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。
アプリケーション
- ノートブックおよびパームトップ・コンピュータ、PDA
- Mobile Pentium®IIおよびPentium IIIプロセッサ用電源
- 低電圧電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R384 Reliability Data3/26/2018
-
DC279A - Demo Manual9/24/2009
-

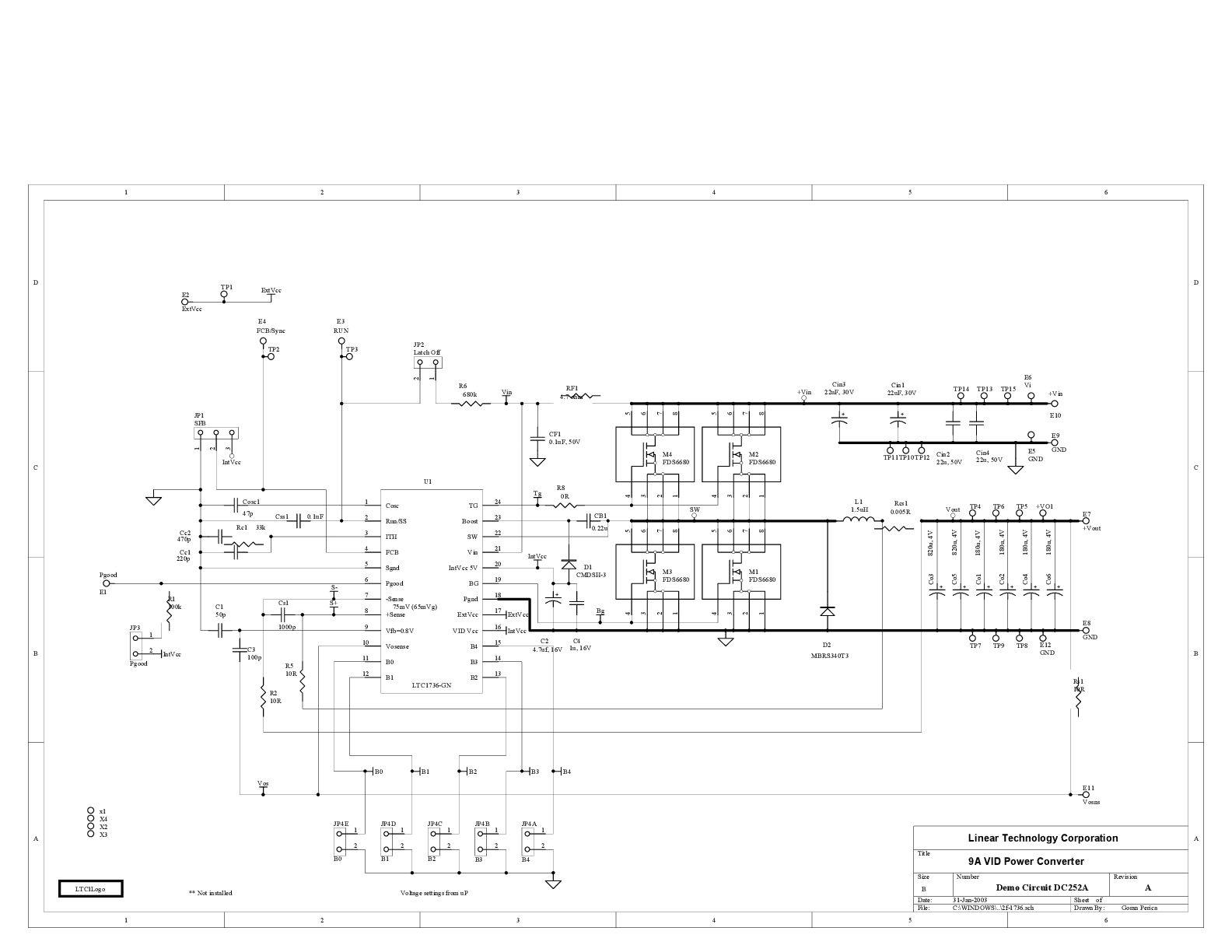

DC252A - Demo Manual9/24/2009
-
DN224 出力コンデンサを減らすアクティブ電圧ポジショニング4/7/2010
-
DN199 - 低コストで高効率なモバイルCPU電源を提供するLTC17352/22/2008
-
DN209 ポータブル・コンピュータの性能を改善し、CPUの温度を低下させる2ステップ電圧レギュレーション2/22/2008
-
Design Solutions 10 - Active Voltage Positioning Reduces Output Capacitors8/21/2007
-
Design Solutions 9 - 2-Phase DC/DC Controller Reduces Capacitanceand Increases Battery Life in Portable Applications8/21/2007
-
High Performance 3-Phase Power Supplies Yields High Efficiency over the Entire CPU Load Range3/1/2003 LT Journal
-
Active Voltage Positioning Saves Output Capacitors in Portable Computer Applications2/1/2000 LT Journal
-
A Third Generation Dual, Opposing-Phase Switching Regulator Controller6/1/1999 LT Journal
-
Third-Generation DC/DC Controllers Reduce Size and Cost2/1/1999 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1736
おすすめ製品
LTC1736 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1736CG#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead SSOP | |
| LTC1736CG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead SSOP | |
| LTC1736IG#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead SSOP | |
| LTC1736IG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead SSOP | |
| ウェハ・ファブリケーション・データ | R384 Reliability Data |
