製品概要

機能と利点

  • デュアルNチャネルMOSFET同期整流式ドライブ
  • プログラム可能/同期可能な固定周波数
  • VOUT範囲:0.8V ~ 7V
  • 広いVIN範囲:3.5V ~ 36V動作
  • 低損失動作:99%デューティ・サイクル
  • OPTI-LOOP補償によりCOUTを最小化
  • ±1%の出力電圧精度
  • パワーグッド出力電圧モニタ
  • 電流フォールドバック機能を搭載
  • 出力過電圧クローバ保護
  • 無効化オプション付きラッチ式短絡シャットダウン・タイマ
  • プログラム可能なソフトスタート(オプション)
  • リモート出力電圧センス
  • ロジック制御によるマイクロパワー・シャットダウン:IQ < 25μA
  • 16ピン細型SSOPおよびSOパッケージで供給

製品概要

LTC1735-1は、CPU電源向けに最適化された同期整流式降圧スイッチング・レギュレータ・コントローラです。OPTI-LOOP補償により、広範囲な出力容量とESR値に対して過渡応答を最適化することができます。

動作周波数(500kHzまで同期可能)は、1個の外付けコンデンサで設定され、柔軟に効率を最適化することができます。出力電圧は、出力が設定値の7.5%以内にあることを示すパワーグッド・ウィンドウ・コンパレータによってモニタされます。これはインテル社のモバイルCPU仕様に準拠します。

保護機能として、フォールドバック電流制限、出力過電圧クローバ、オプションの短絡シャットダウンなどがあります。外付けコンデンサで設定されるソフトスタートを使用することで、適切な電源シーケンシングが可能です。動作電流レベルは外付けの電流センス抵抗を介してユーザが設定可能です。入力電源範囲が広く、3.5V ~ 30V(最大36V)で動作可能です。

ピンで無効化できるバーストモード動作により、低い負荷電流で高効率を達成するとともに、99%のデューティ・サイクルにより、低損失動作が可能です。


Features
LTC1735 -
LTC1735-1 Power Good

アプリケーション

  • ノートブックおよびパームトップ・コンピュータ、PDA

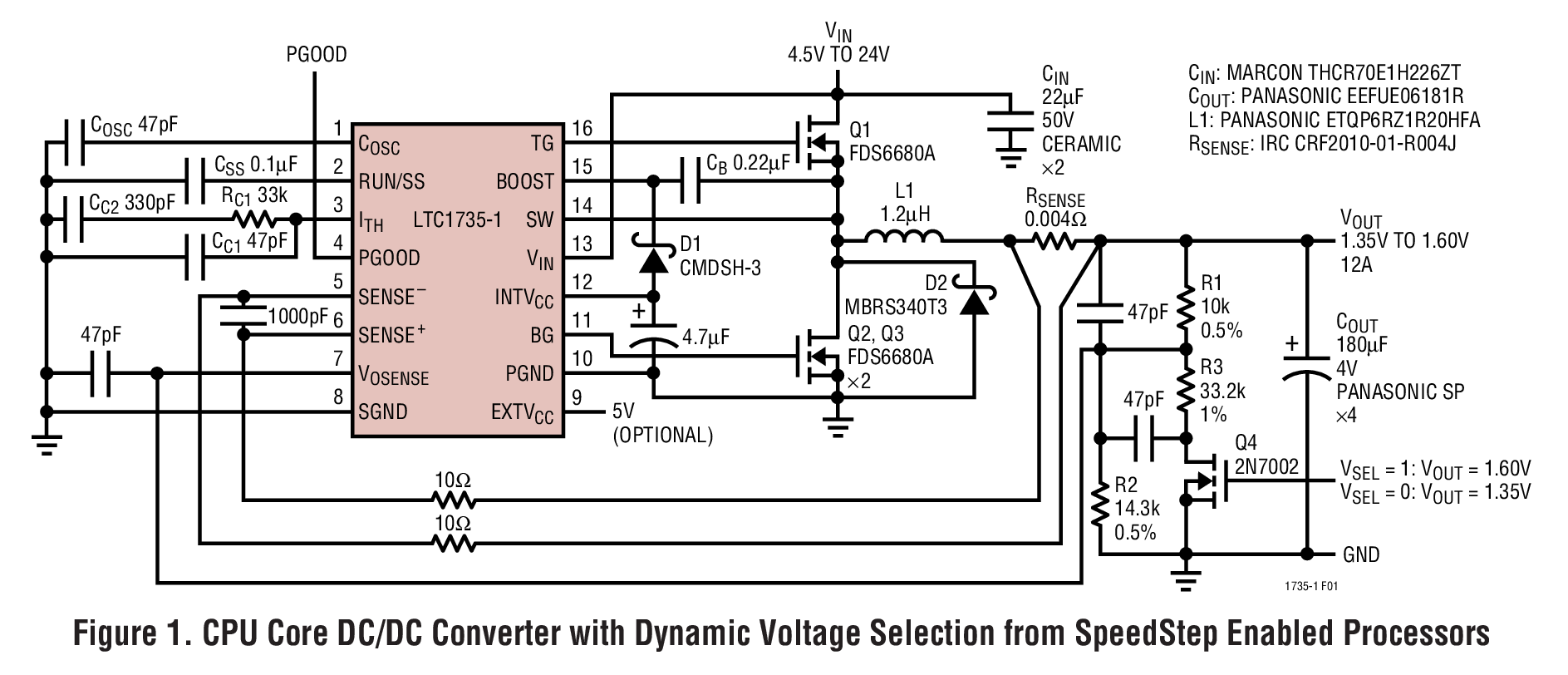

  • SpeedStepテクノロジーを使用したモバイルPentium®IIIプロセッサ用電源
  • 携帯電話およびワイヤレス・モデム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
