LTC1702A

デュアル550kHz同期整流式2フェーズ・スイッチング・レギュレータ・コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.28
特長
  • LTC1702とピン・コンパチブルで、電流制限制御機能が向上
  • 2つのコントローラが位相同調せずに動作しCINを最小化
  • 外付け電流センス抵抗不要
  • 優れた出力レギュレーション:±1%の全出力精度
  • 2つの独立したコントローラを1パッケージに内蔵
  • すべてNチャネルの外付けMOSFETを使用するアーキテクチャ
  • 550kHzのスイッチング周波数により、外付け部品のサイズを最小化
  • チャネルあたりの出力電流:1A~25A
  • 広い負荷電流範囲で高効率を達成
  • シャットダウン時の消費電流が100μA以下
  • 小型24ピン細型SSOPパッケージ
製品概要
show more Icon

LTC1702Aは低入力電圧で高効率を達成できるように最適化されたデュアル・スイッチング・レギュレータ・コントローラです。このデバイスは2つの完全に独立したスイッチング・レギュレータ・コントローラを内蔵し、各コントローラは電圧モード帰還同期整流式降圧構成で一組の外付けNチャネルMOSFETをドライブするように設計されています。LTC1702Aは550kHzの固定周波数でスイッチングする真のPWM設計を採用し、外付け部品サイズとコストを最小限に抑え、負荷過渡性能を最大限に向上させています。同期整流式降圧アーキテクチャにより、出力負荷の減少に伴い、自動的に不連続モードへ、次いでバーストモード動作へ移行するので、広い負荷電流範囲で最大効率が保証されます。

LTC1702Aは0.5%精度に調整されたリファレンスを内蔵し、コンバータ出力で1%を上回る良好なレギュレーションを提供できます。オープンドレインのロジック出力はどちらかの出力が最終出力電圧の5%以内まで上昇したかどうかを示し、オプションのラッチ式FAULTモードは、出力が所要電圧を15%以上超えた場合に負荷を保護します。各チャネルは個別にイネーブル可能で、両方のチャネルをディスエーブルするとLTC1702Aはシャットダウンし、消費電流は100μA以下に低減されます。


アプリケーション

  • マイクロプロセッサ、DSPコア、I/O電源
  • マルチ・ロジック電源ジェネレータ
  • 配電アプリケーション
  • 高効率電力変換

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.28

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1702ACGN#PBF
  • HTML
  • HTML
LTC1702ACGN#TRPBF
  • HTML
  • HTML
LTC1702AIGN#PBF
  • HTML
  • HTML
LTC1702AIGN#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC1702ACGN#PBF

製造中

LTC1702ACGN#TRPBF

製造中

LTC1702AIGN#PBF

製造中

LTC1702AIGN#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC1702ACGN#PBF

製造中

LTC1702ACGN#TRPBF

製造中

LTC1702AIGN#PBF

製造中

LTC1702AIGN#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

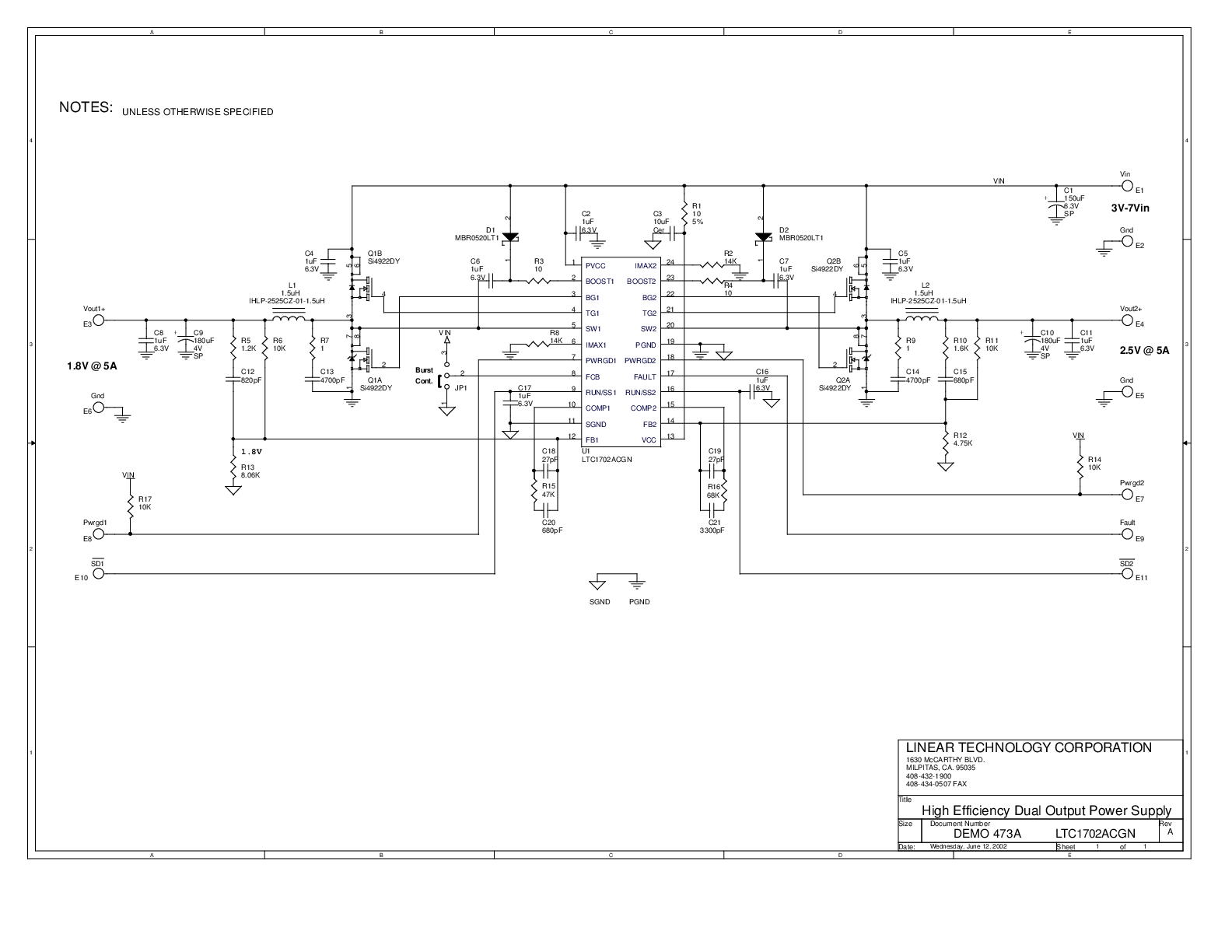

DC473A

LTC1702ACGN | High Efficiency Dual Output Power Supply, 3V~7VIN, 1.8VOUT @ 5A and 2.5VOUT @ 5A

zoom

DC473A

LTC1702ACGN | High Efficiency Dual Output Power Supply, 3V~7VIN, 1.8VOUT @ 5A and 2.5VOUT @ 5A

LTC1702ACGN | High Efficiency Dual Output Power Supply, 3V~7VIN, 1.8VOUT @ 5A and 2.5VOUT @ 5A

製品の詳細

DC473A: Demo Board for the LTC1702A - Dual 550kHz Synchronous 2-Phase Switching Regulator Controller.





reference details image

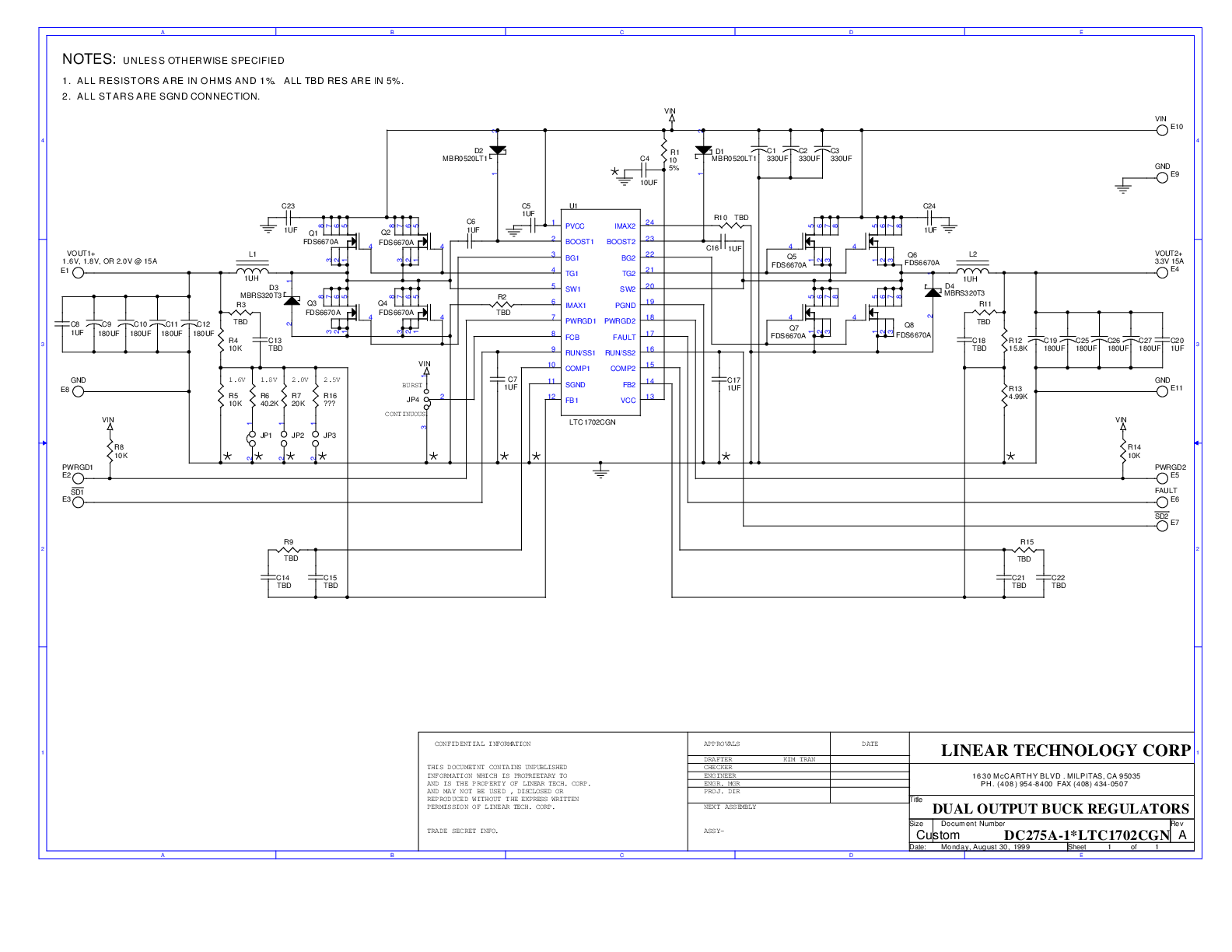

DC275A

LTC1702ACGN | Dual Output Buck Regulators, VIN = 5.0V, Fswitch = 550kHz, VOUT1 = Jumper Selectable @ 15A, VOUT2 = 3.3V @ 15A

zoom

DC275A

LTC1702ACGN | Dual Output Buck Regulators, VIN = 5.0V, Fswitch = 550kHz, VOUT1 = Jumper Selectable @ 15A, VOUT2 = 3.3V @ 15A

LTC1702ACGN | Dual Output Buck Regulators, VIN = 5.0V, Fswitch = 550kHz, VOUT1 = Jumper Selectable @ 15A, VOUT2 = 3.3V @ 15A

製品の詳細

DC275A: Demo Board for the LTC1702A Dual 550kHz Synchronous 2-Phase Switching Regulator Controller.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
