製品概要

機能と利点

  • 全温度範囲で精密な伝播遅延:
    • レシーバ/ドライバ:18.5ns±3.5ns
  • 高いデータ・レート:52Mbps
  • 低tPLH/tPHL スキュー:
    • レシーバ/ドライバ:500ps(標準)
  • -7Vから12VのRS485入力同相範囲
  • 全同相範囲でフェイルセーフ・レシーバ動作を保証
  • 高いレシーバ入力抵抗: ≧ 22k(電力供給のない場合も)
  • 短絡保護
  • サーマル・シャットダウン保護
  • ドライバは3ステート時またはパワーオフ時に高インピーダンスを維持
  • 単一5V電源
  • LTC485とピンコンパチブル
  • 26MHzにおいてCMRRが45dB

製品概要

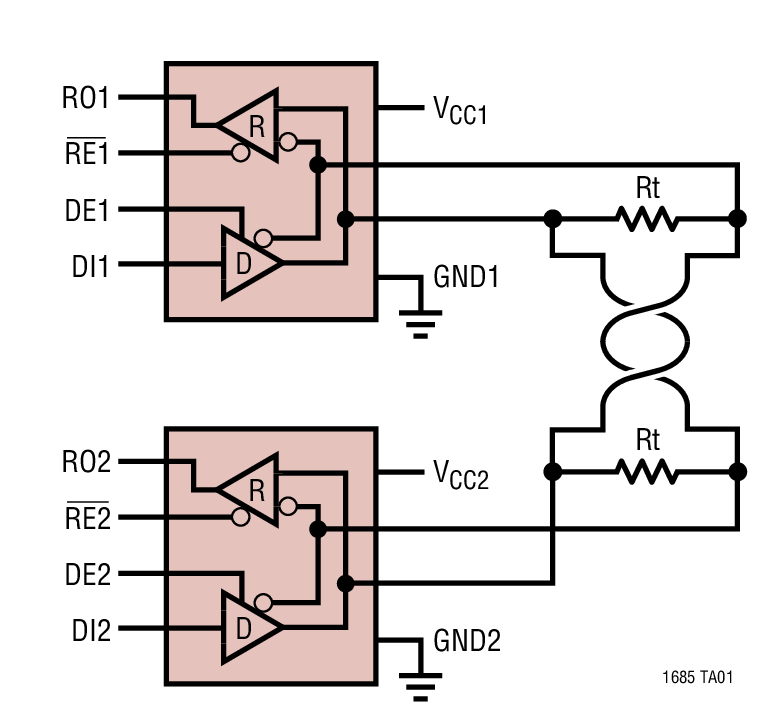

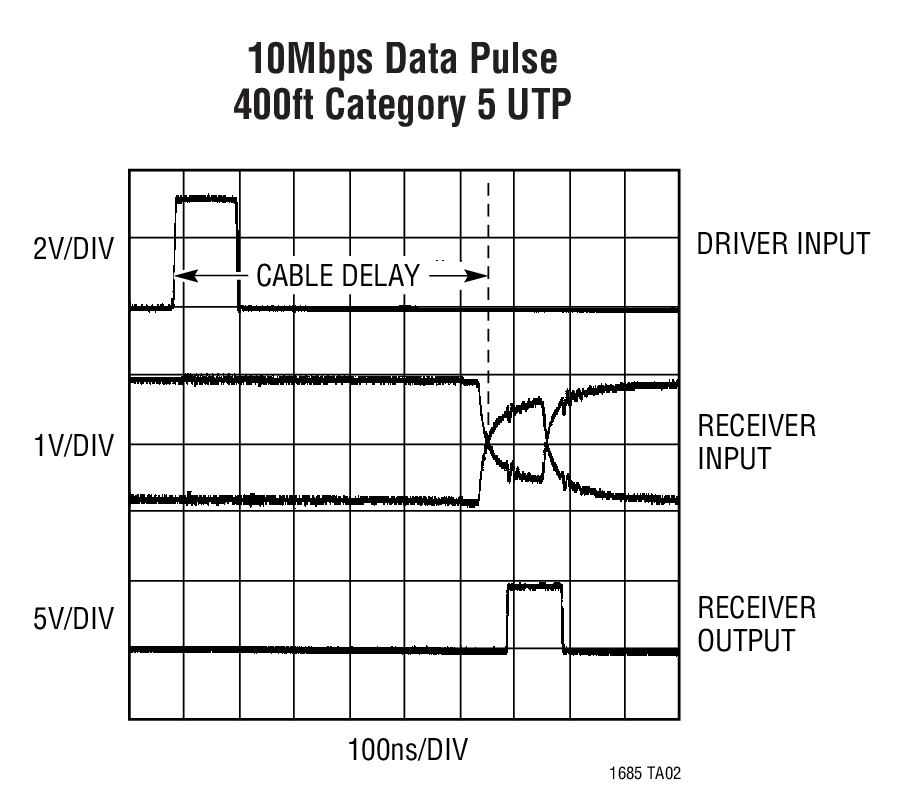

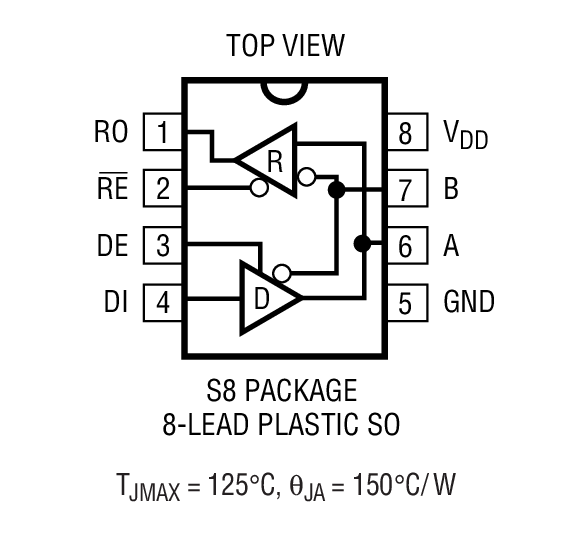

LTC1685は、52Mbpsの高いデータ・レートで動作する高速、精密遅延RS485トランシーバです。このデバイスは、RS422の要求にも適合しています。

独自のアーキテクチャにより、きわめて安定した伝播遅延を実現し、広い同相範囲および周囲温度範囲で低スキューを実現します。

ドライバおよびレシーバは3ステート出力を備えており、ディスエーブルされたドライバ出力は、全同相範囲で高インピーダンス状態が維持されます。短絡回路機能によって出力の短絡が検出され、ドライバ出力電流を大幅に低減します。また、同様の機能でレシーバ出力も短絡から保護します。サーマル・シャットダウン回路は、過大な電力消費を防止します。

レシーバはフェイルセーフ機能を備え、入力が短絡あるいはフロートしているときに出力“H”状態が保証されます。 LTC1685 RS485トランシーバは全同相範囲(-7Vから12V)でレシーバのフェイルセーフ動作を保証します。入力抵抗はデバイスに電力が供給されないか、またはディスエーブルされているときに、22k以上に維持されます。

LTC1685は単一5V電源で動作し、わずか7mAの電源電流しか消費しません。


アプリケーション

  • 高速RS485/RS422トランシーバ
  • レベル変換器
  • バックプレーン・トランシーバ
  • STS-1/OC-1データ・トランシーバ
  • FAST-20、FAST-40 SCSIトランシーバ
