LTC1649: 3.3V入力高電力降圧スイッチングレギュレータ・コントローラ データシート (Rev. )2/21/2008PDF149K
類似製品
製品概要
機能と利点
- 3.3Vから1.xV～2.xVの高電力スイッチング・レギュレータ・コントローラ：最大出力電流20A
- 外部MOSFETはすべてN チャネル
- 3.3V入力で5VのMOSFETゲート・ドライブを提供
- 一定周波数動作により小型インダクタを使用可能
- 優れた出力レギュレーション：±1%の全ライン、負荷、温度変動
- 高効率：90%以上可能
- 低い値のセンス抵抗が不要
- 標準16ピンSO パッケージで供給
製品概要
LTC1649は、高電力、高効率のスイッチング・レギュレータ・コントローラで、非常に低い電源電圧の使用に最適化されています。 2.7V～5Vの入力で動作し、最大20Aまでの負荷電流で1.26V～2.5Vの安定化出力電圧を供給します。 3.3Vを2.5Vに変換する標準的なアプリケーションは、1A～10Aの負荷電流において90%以上の効率を実現します。 LTC1649は標準5Vロジック・レベル外部NチャネルMOSFETペアを使用しますので、高価なPチャネルまたは超低スレッショルド・デバイスは不要です。
LTC1649は内部スイッチング・アーキテクチャをLTC1430と共有し、同じ±1%のライン、負荷、温度レギュレーション特性を実現します。電流制限値は、低い値の外部センス抵抗なしで、ユーザによる調整が可能です。 LTC1649は200kHzのスイッチング周波数と電圧モード制御を使用するので、外付け部品点数が少なくてすみサイズも小さくなります。シャットダウン・モードでは、消費電流は10μA以下に減少します。
LTC1649は16ピン細型SOパッケージで供給されます。
アプリケーション
- 低電圧マイクロプロセッサおよびロジック用3.3V入力電源
- 低入力電圧電源
- 高電力、低電圧レギュレータ
- 複数の電圧分配電源システム用のローカル電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R302 Reliability Data3/22/2018PDF21 K
-

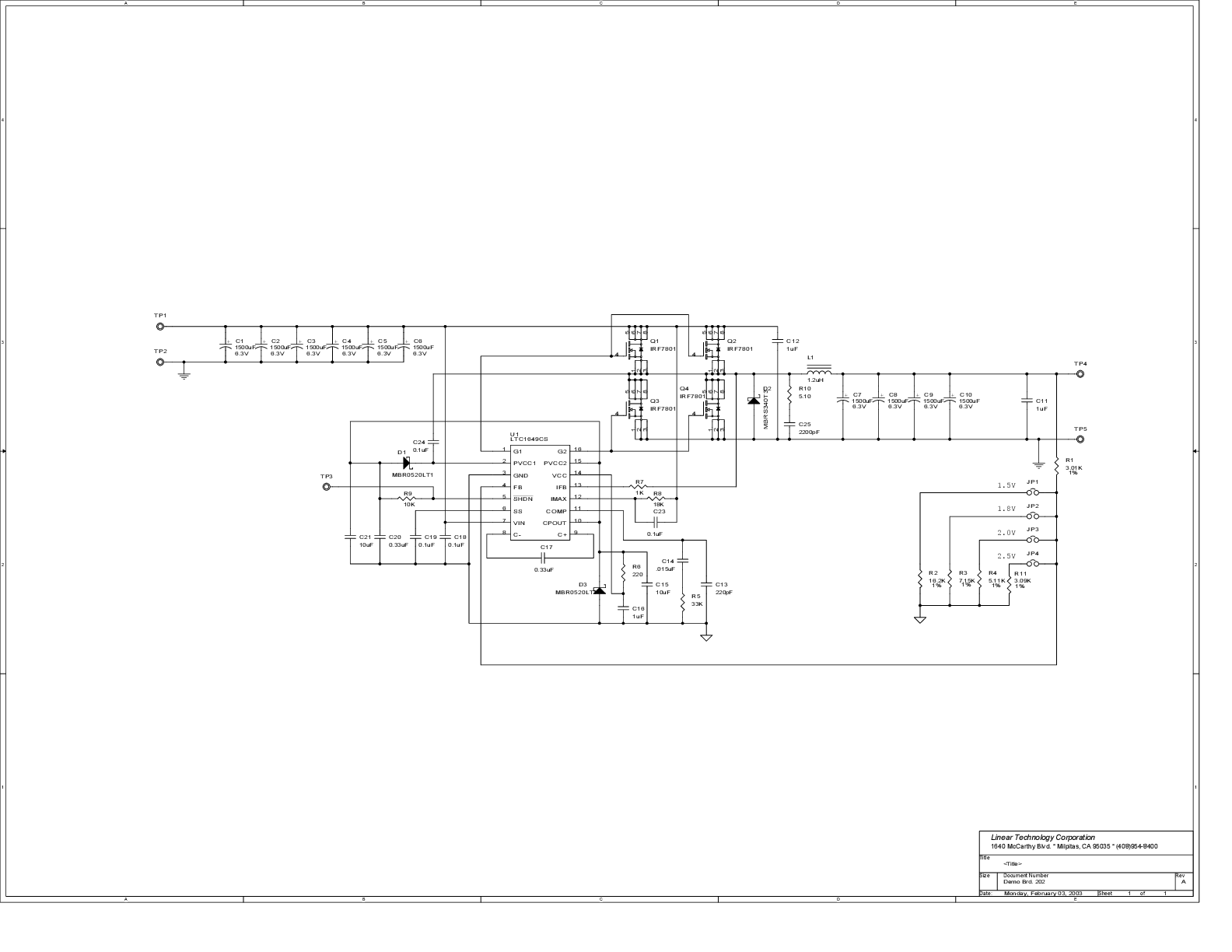

DC202A - Demo Manual9/24/2009PDF350K
-
High Current Step-Down Conversion from Low Input Voltages2/1/1999 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1649
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1649CS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1649CS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1649IS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1649IS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R302 Reliability Data |
